Formality使用总结1

formality流程总结1

一、图形界面启动方式

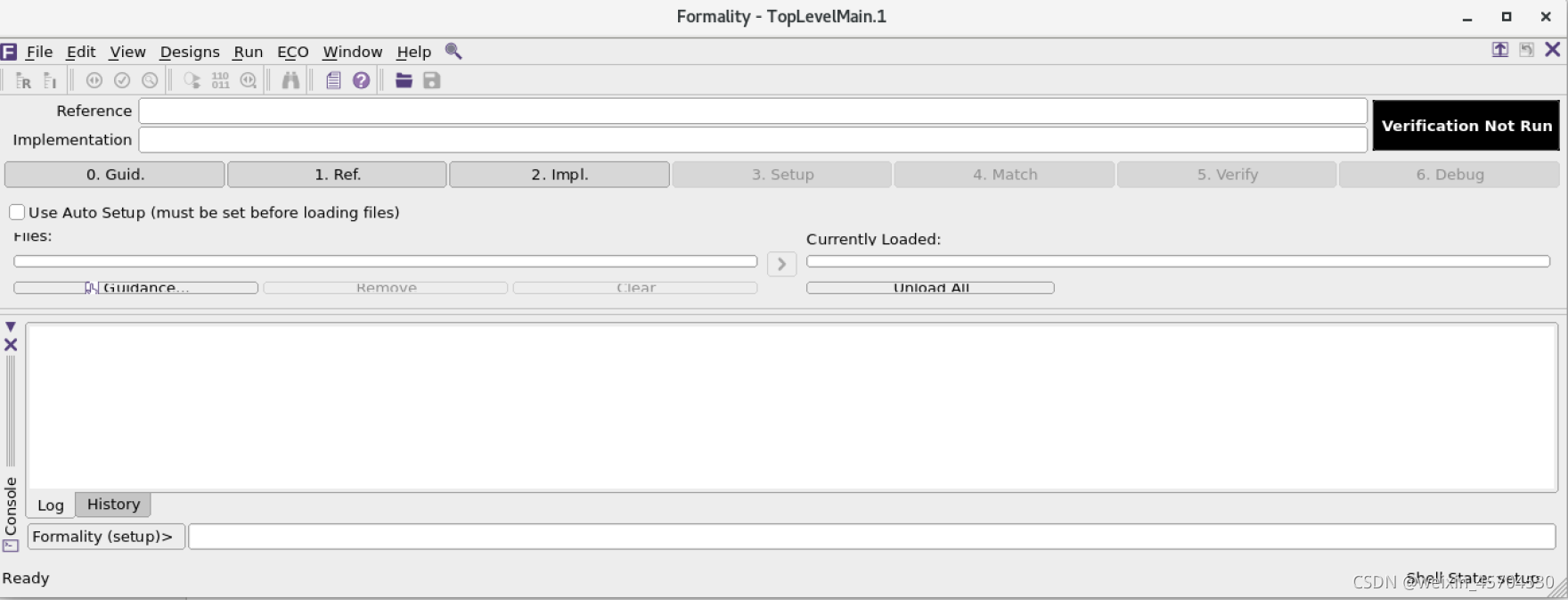

在命令行输入formality,接着可以看到如下界面
以下1~6为进行formality的流程

0、Guid

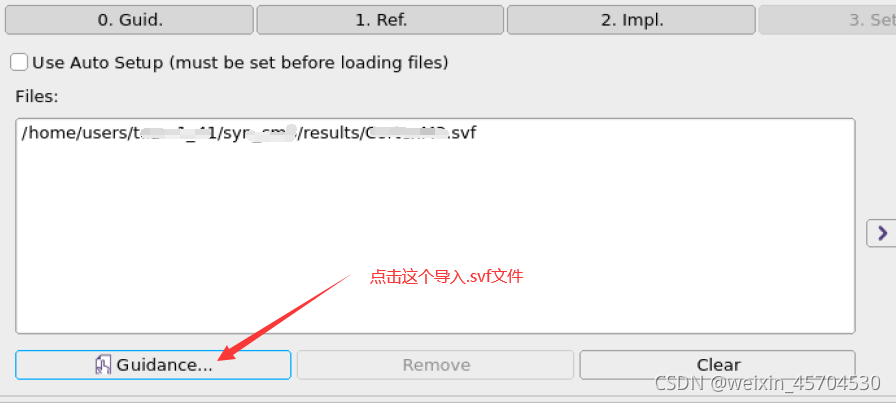

在这一步导入DC综合产生的.svf文件，该文件记录了DC在综合时对设计所作的优化。

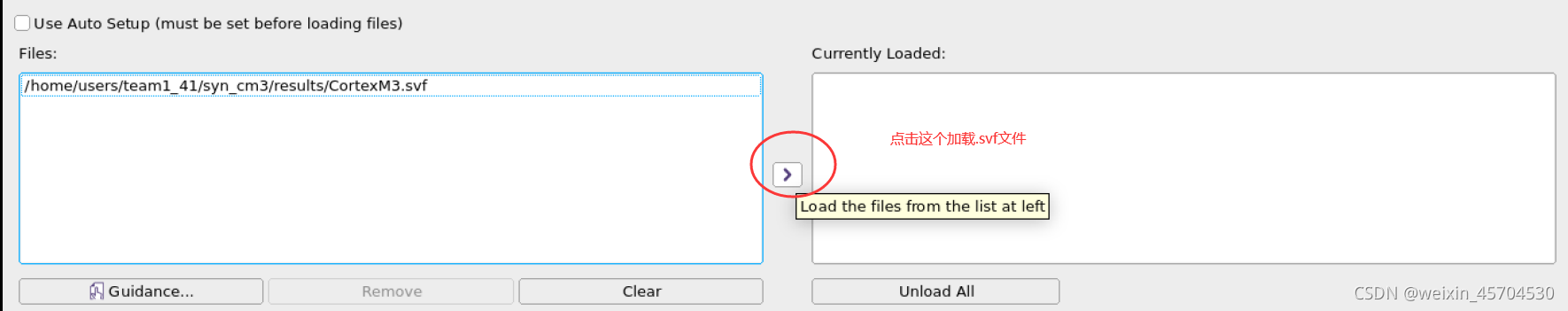

然后
底下log一栏返回“1”表示加载成功。

1、Ref

这一步是加载你的设计文件，RTL代码及IP等。

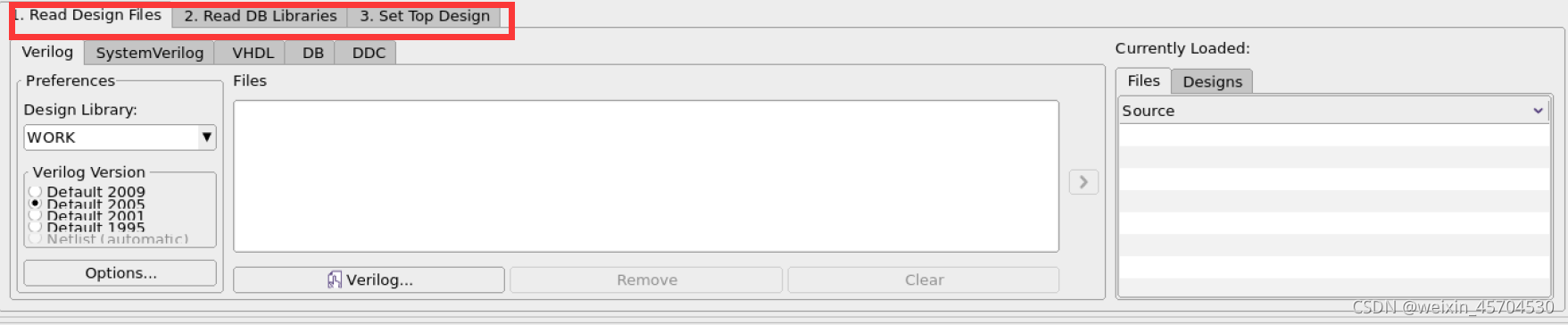

可以看到有三个步骤需要执行，分别为
1）Read Design File
2) Read DB Libraries
3) Set Top Design

Read Design File

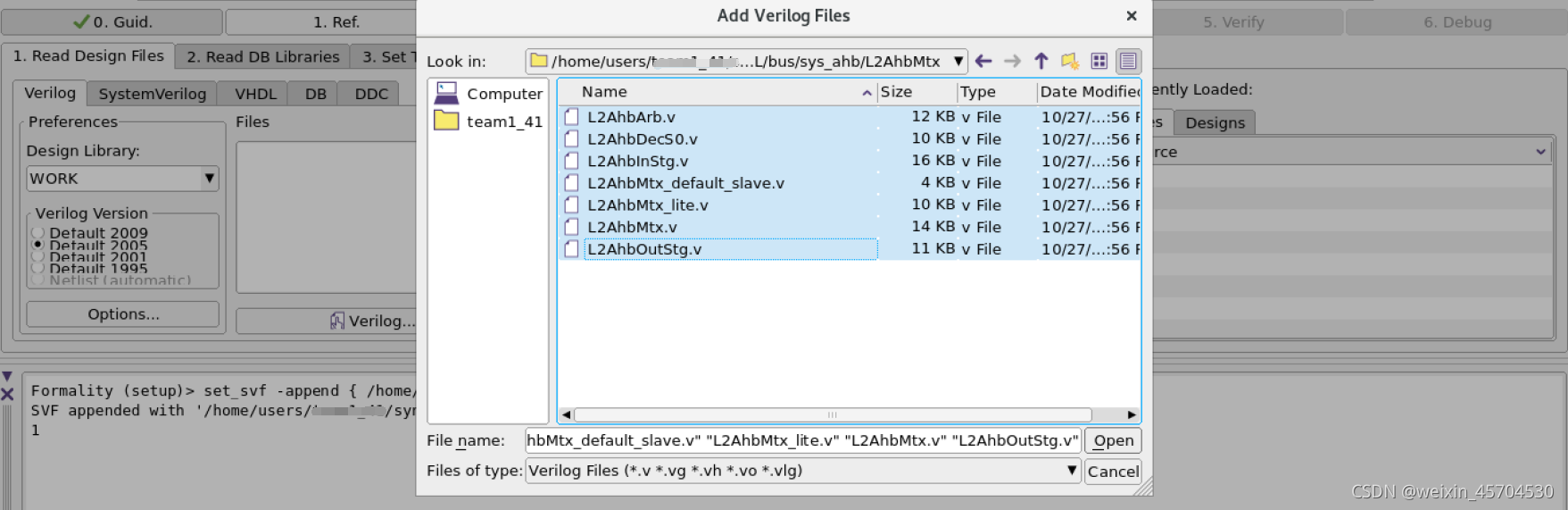

根据自己的设计，选择需要读取的文件类型，如“Verilog”。选中需要添加的设计文件，点击Open，导入设计文件。

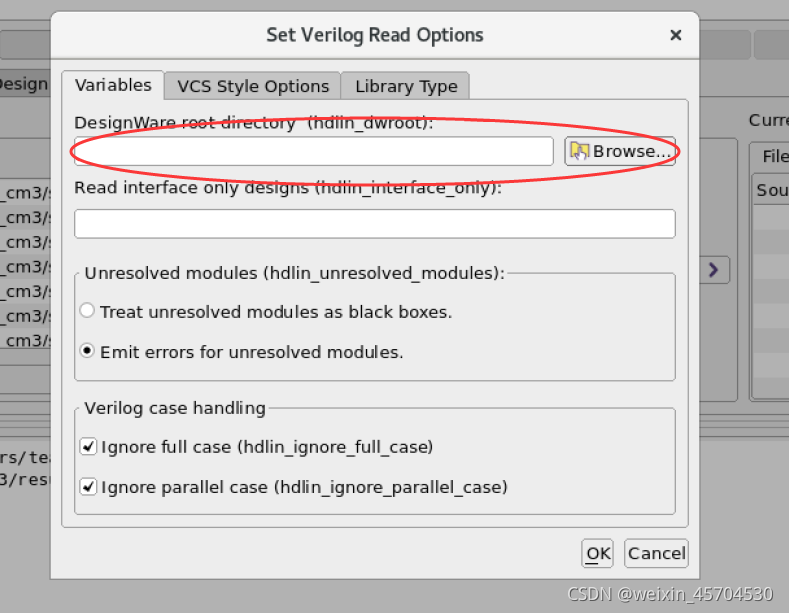

如果设计中用到了某些Design Ware库中的IP，还需要设置搜索目录，如果没有可以跳过该步。

Read DB Libraries

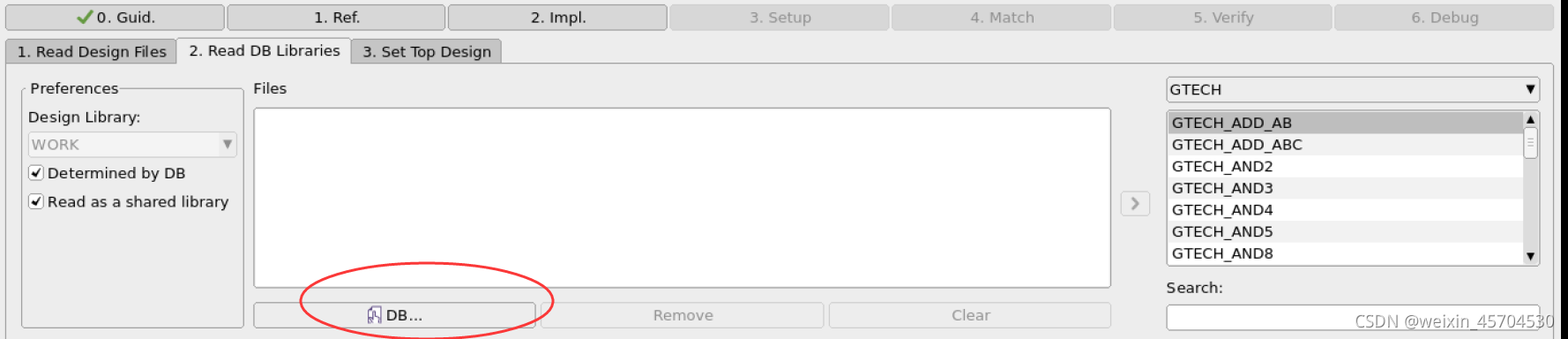

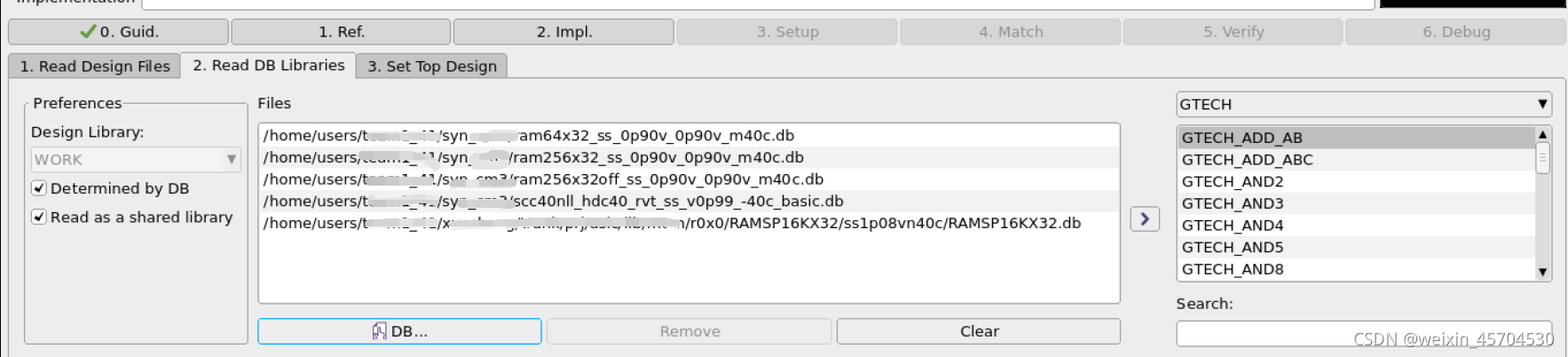

如果代码中例化了一些IO或Macro,或者例化了标准单元库中的一些单元，这里需要读取它们的DB文件，如下图。

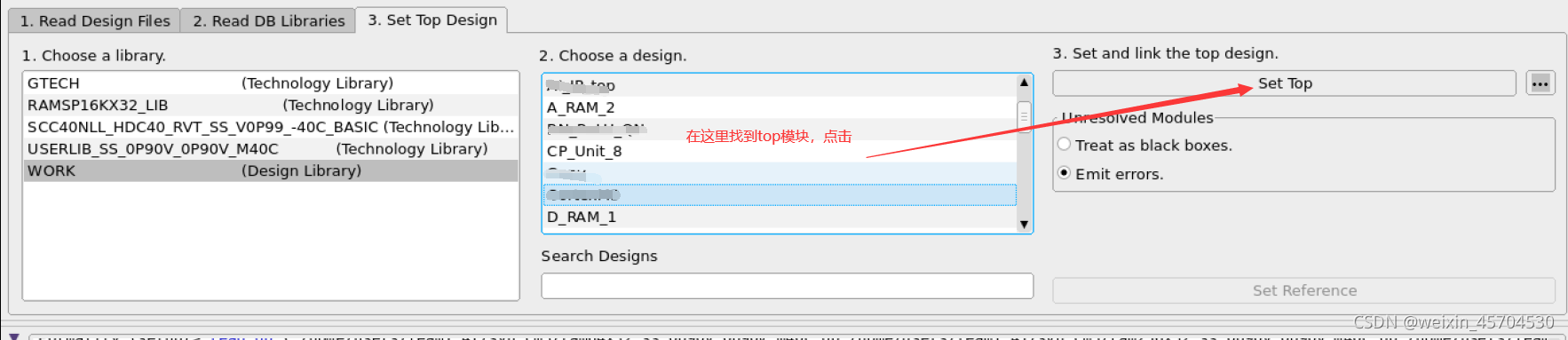

Set Top Design

设置完顶层之后，如果成功，log栏会返回“1”，如果返回“0”，可以看一下该链接link中的一个解决办法。

2、Impl

该步跟上面1类似，加载相关文件之后，设置顶层。注意，此处在Read Design File这一步加载的是DC综合后的网表文件。

3、Setup

这一步是设置环境，如关于JTAG或SCAN的设置等，没有的话可以跳过。

4、Match

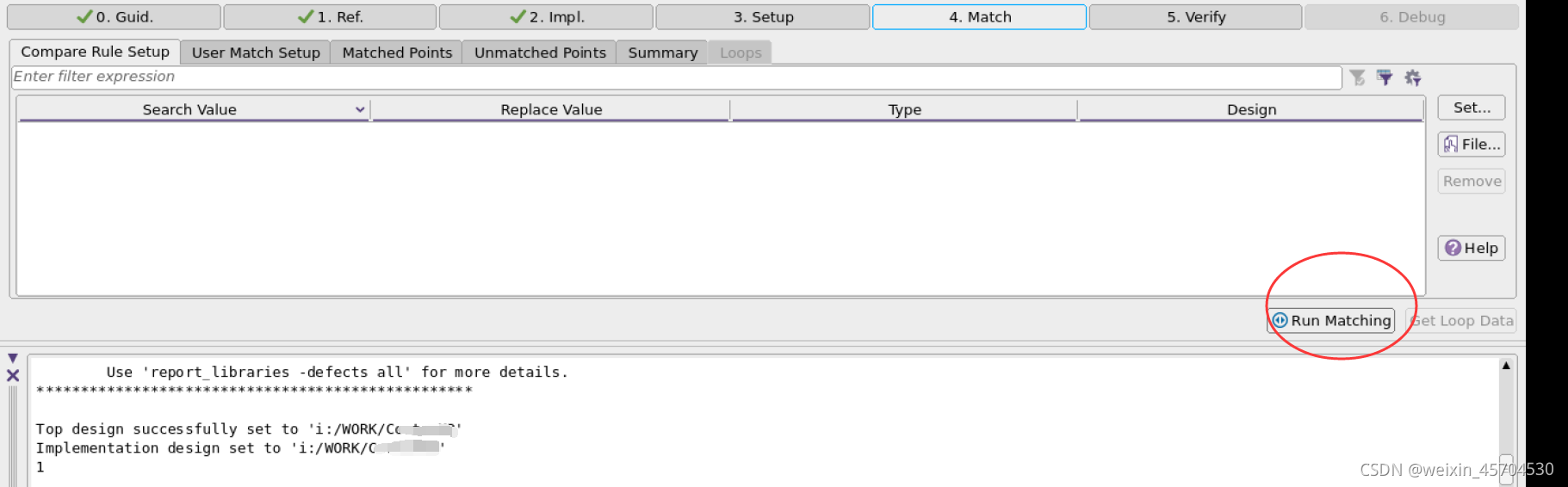

检查ref.和impl.的比较点是否匹配。点击"4.Match"，选择“Run Matching"，等待匹配完成。

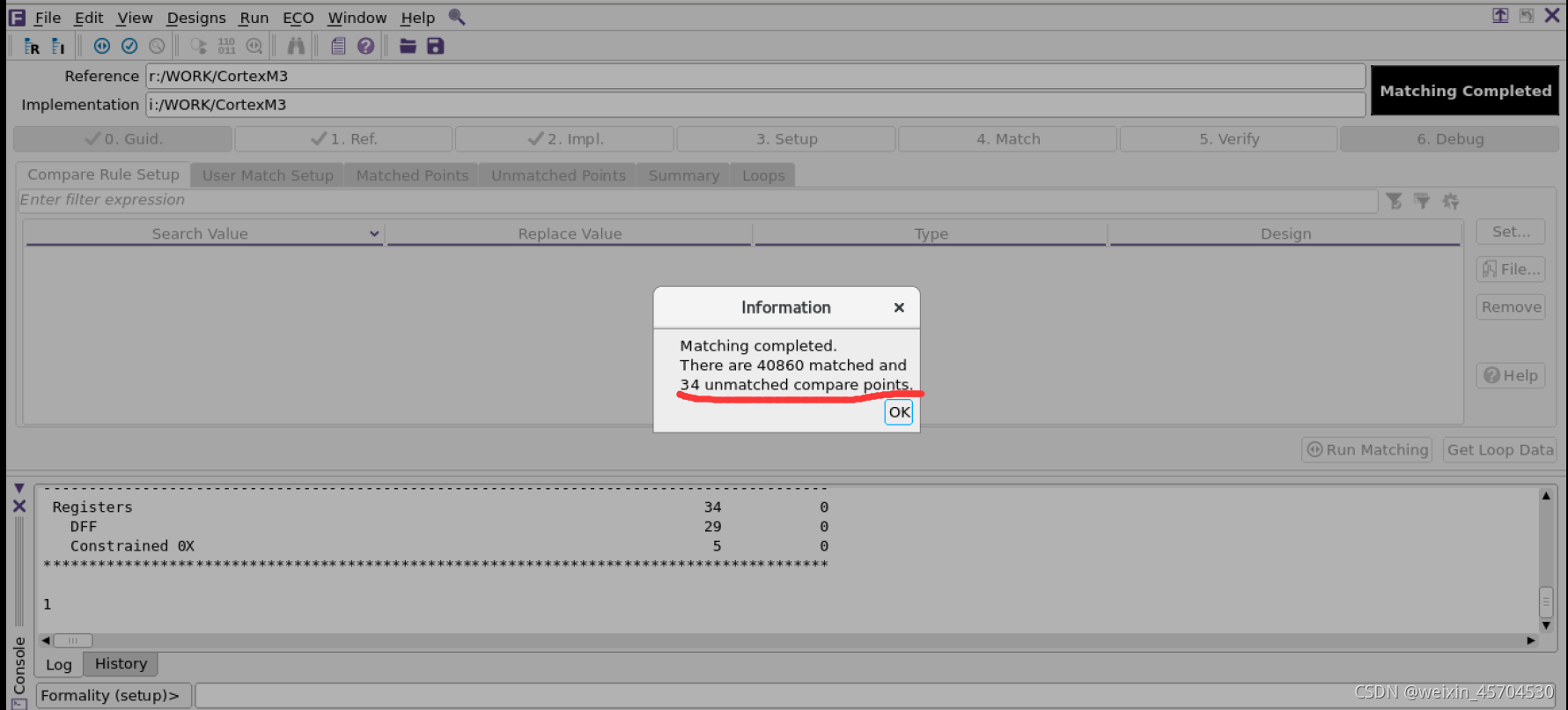

该步运行完成之后如下图
一般来说，应该所有点都需要匹配上，出现有不匹配的点时，可以在去查看是哪些点不匹配。也可以继续进行5.verify，如果成功，则不需要理会不匹配的点，否则需要Debug，查看是哪些点不匹配，什么原因导致verify不通过。
这里有不匹配的点先不理他，接着进行verify。

5、Verify

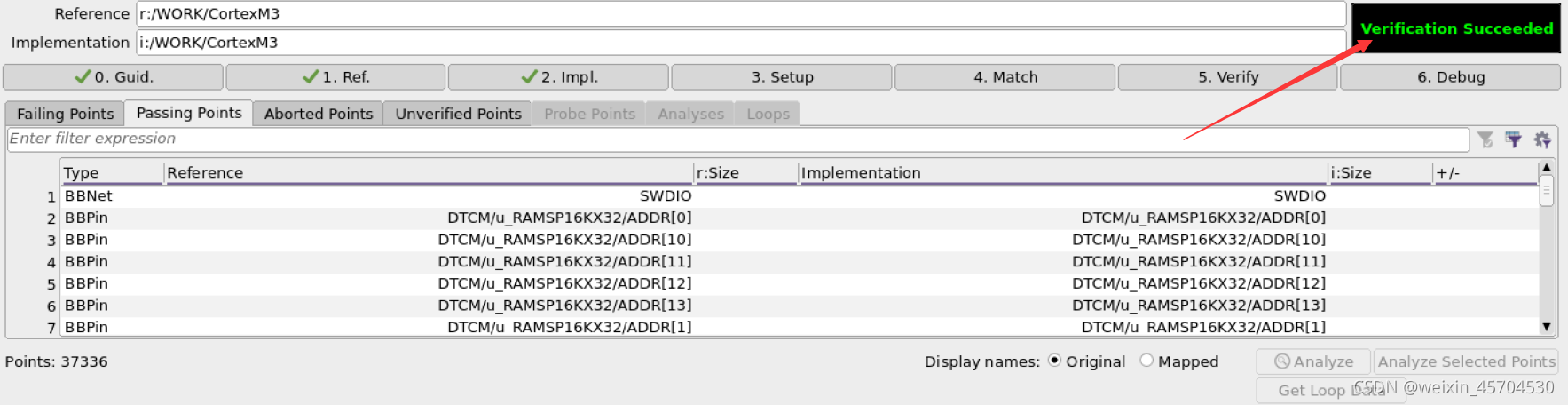

该步验证综合前的设计和综合后的网表在逻辑上是否一致。如下图，可以看到验证成功。

6、Debug

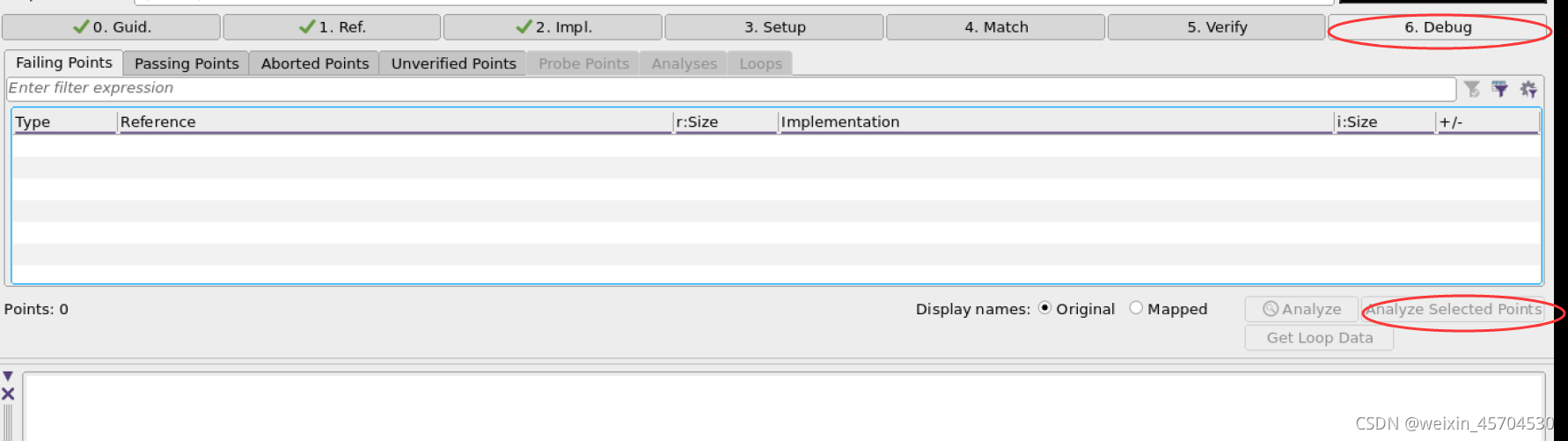

如果验证不成功，可以如下图所示进行Debug。

二、命令行方式启动

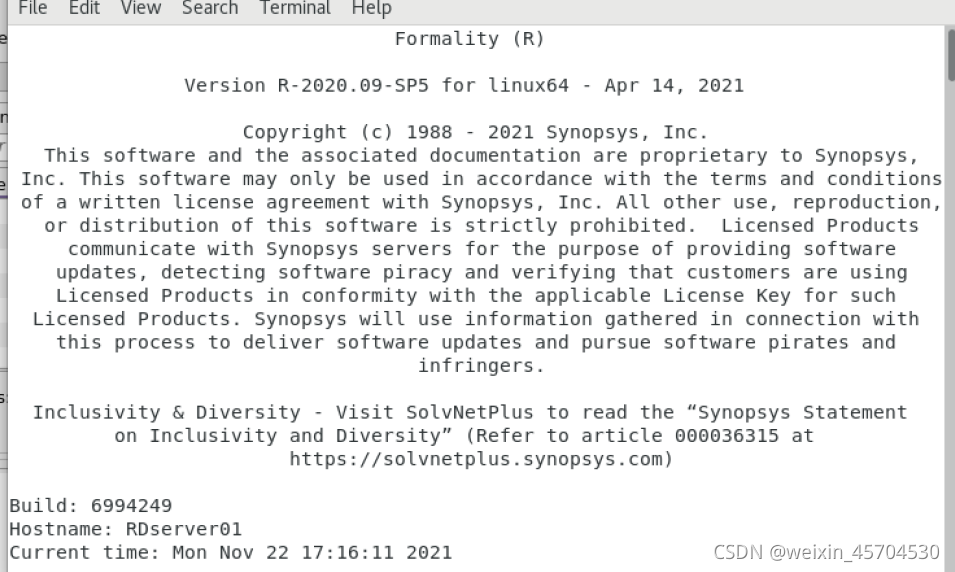

在命令行输入fm_shell，可以看到如下界面

之后可以一条一条地输入命令，也可以直接运行提前写好的脚本文件，如下示例：

# 0.Guid.
set_svf -append { /home/.../*.svf}   # 括号中填入.svf文件的路径
# 1.ref.
read_verilog -container r -libname -WORK -05 { design_path1 \
design_path2}  # 括号中写入需要添加文件的路径，如需要换行，行末用 \
read_db { .db 文件的路径}
set_top r:/WORK/your_top
# 2.impl.
read_verilog -container r -libname -WORK -05 { design_path1 }
read_db { .db 文件的路径}
set_top i:/WORK/your_top
# 4.match
match
# 5.verify
verify

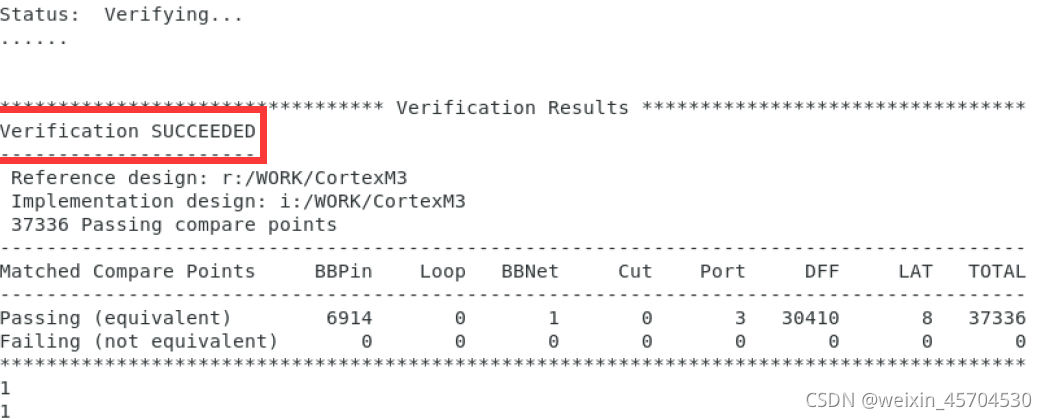

verify完成之后

之后在命令行中输入start_gui可以打开图形界面。
注意：
1、综合时set_svf放在综合脚本文件的最前面，在最后面加set_svf -off。
