408计算机组成原理学习：ALU

算术逻辑单元（ ALU ）

算术运算：加、减、乘、除等
逻辑运算：与、或、非、异或等
辅助功能：移位、求补等

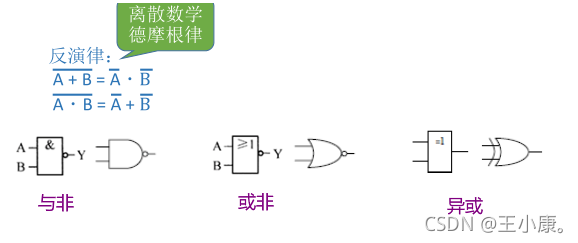

门电路
在这里插入图片描述

优先级： 与>或（类比乘法、加法）
在这里插入图片描述

逻辑表达式是对电路的数学化描述

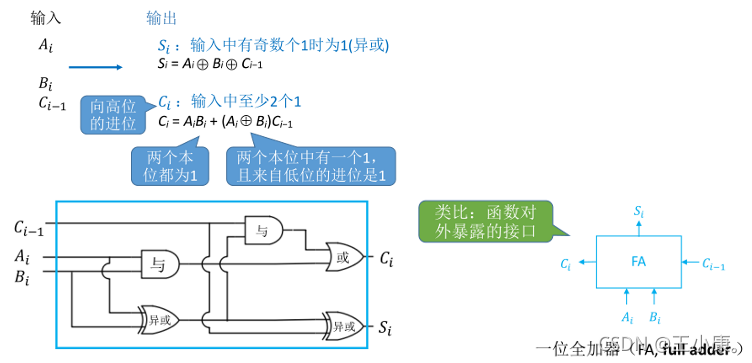

一位全加器
Ai Bi,两个输入
Ci-1来自低位的进位
Si本位的和

在这里插入图片描述

串行加法器：
只有一个全加器，数据逐位串行送入加法器中进行运算。进位触发器用来寄存进位信号，以便参与下一次运算。
如果操作数长n位，加法就要分n次进行，每次产生一位和，并且串行逐位地送回寄存器。

并行加法器

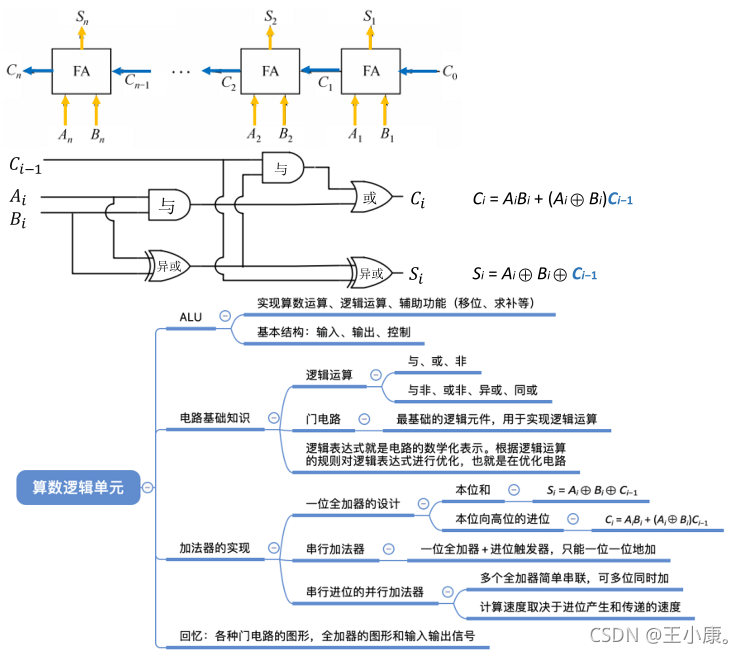

串行进位的并行加法器：把n个全加器串接起来，就可进行两个n位数的相加。
串行进位又称为行波进位，每一级进位直接依赖于前一级的进位，即进位信号是逐级形成的

在这里插入图片描述

并行加法器缺点：
在这里插入图片描述

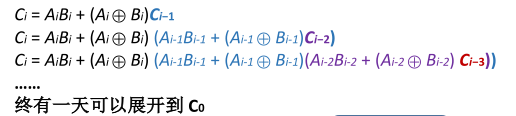

故改进：
在这里插入图片描述

并行进位的并行加法器：各级进位信号同时形成，又称为先行进位、同时进位

在这里插入图片描述

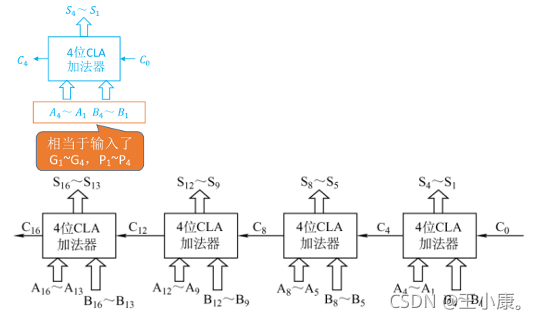

单级先行进位方式 ，又称为 组内并行、组间串行 进位方式。

在这里插入图片描述

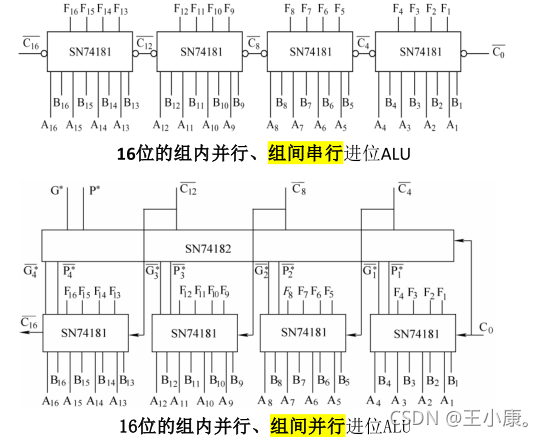

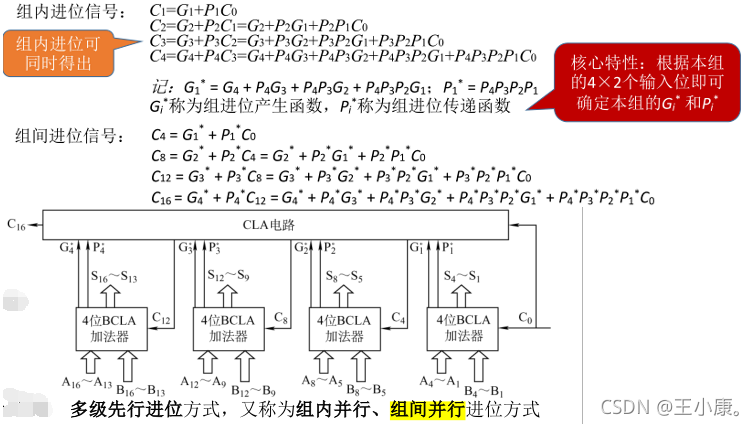

多级先行进位方式，又称为 组内并行、组间并行 进位方式

在这里插入图片描述
