本文介绍了电平转换的基本概念，重点讲述了TTL和CMOS间单向和双向电平转换电路的工作原理，以及上拉电阻的选择和MOS管的使用注意事项。强调了在低成本应用中，二极管、三极管和MOS管电路的优势与限制，以及集成IC在高频率信号处理中的优势和成本因素。
几个低成本电平转换电路。
一、什么是电平转换

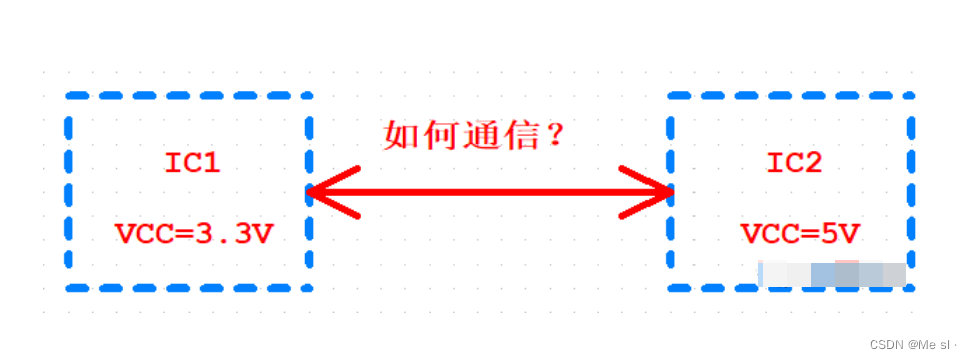

比如两个芯片之间的供电电压不一样，一个是5V，另一个是3.3V，那么在两者之间进行通讯建立连接关系时，就需要进行电平转换。

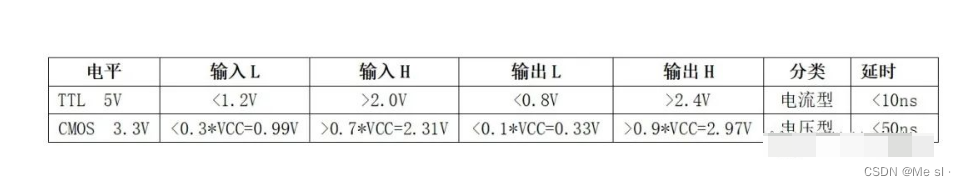

以TTL 5V和CMOS 3.3V为例，他们的高低电平范围不一样，如果不进行电平转换，逻辑则是混乱的。
二、电平转换电路举例

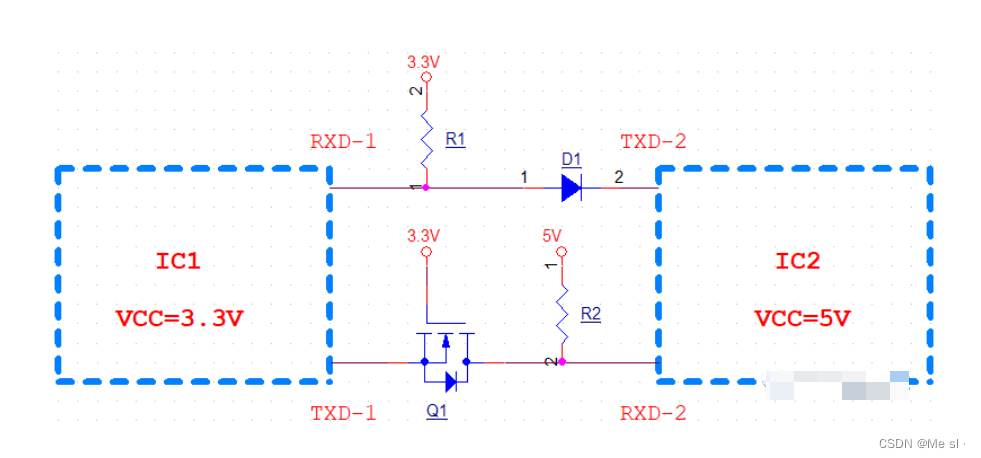

2.1、单向电平转换电路
上面数据传输方向是从右到左，即TXD-2传到RXD-1
①当TXD-2为低电平时，D1导通，RXD-1被拉低；
②当TXD-2为高电平5V时，D1截止，RXD-1被拉高到3.3V高电平；
下面数据传输方向是从左到右，即TXD-1传到RXD-2
③当TXD-1为低电平时，Q1导通，RXD-2被拉低；
④当TXD-1为高电平3.3V时，Q1截止，RXD-2被拉高到5V高电平。
2.2、双向电平转换电路
