OpenCVSharp — `calcHist` 函数分析

calcHist 是 OpenCV 中一个非常常用的函数，用于计算图像的直方图。直方图可以反映图像中像素值的分布情况，是许多图像处理任务的基础，如图像匹配、图像分割和目标识别等。

1. 核心原理加核心公式（深入剖析）

直方图（Histogram）是用来描述图像中像素灰度分布的一种方式。它将图像中的像素值分为若干个范围（桶），每个桶记录属于该范围的像素个数。

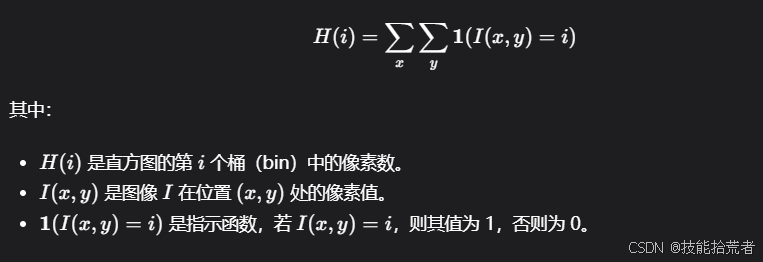

计算直方图的核心是：
在这里插入图片描述

该公式表示，对于图像中的每个像素 ( (x, y) )，如果该像素的值落入桶 ( i ) 中，则在该桶中累加 1。最终结果是图像中每个像素值在指定范围内的分布。

2. 功能详解

calcHist 用于计算图像的颜色直方图。它不仅支持单一图像，也支持多个图像的处理。通过该函数，我们可以得到图像在不同颜色通道或不同特征上的分布情况。这对于图像分析、匹配、分割等任务是非常有用的。主要功能包括：

计算单通道或多通道图像的直方图。
支持指定的像素范围（如颜色空间的范围）。
支持掩模（mask）应用，可以忽略图像中的某些区域。
计算过程支持累积，可以在多个图像上逐步计算直方图。

3. 参数详解（深入剖析）

images (const Mat *images)：
- 输入的图像数组。images 可以包含多个图像，nimages 参数指定图像数量。一般来说，对于单一图像，nimages 设置为 1。
nimages (int nimages)：
- 图像数量。指定 images 数组中包含的图像数量。
channels (const int *channels)：
- 指定用于计算直方图的图像通道（比如红色、绿色或蓝色通道）。如果是彩色图像，可以分别为每个颜色通道计算直方图。
mask (InputArray mask)：
- 掩模图像，表示哪些区域的像素会用于直方图计算。mask 中的非零区域会参与计算。若没有掩模，则设置为 None。
hist (SparseMat &hist)：
- 计算结果的输出直方图。返回的 hist 将包含每个桶中的计数（每个颜色值区间中的像素数量）。
dims (int dims)：
- 直方图的维度。对于彩色图像，通常是 1 维（每个通道的直方图）或 3 维（分别计算 R、G、B 通道的直方图）。
histSize (const int *histSize)：
- 每个维度上的桶数。对于灰度图像，通常是 256 个桶。对于多通道图像，histSize 是一个整数数组，指定每个颜色通道上的桶数。
**ranges (const float ranges)：
- 每个维度的范围。通常用于指定像素值的范围。例如，对于一个 8 位图像，颜色值的范围是 [0, 256)。
uniform (bool uniform=true)：
- 是否使用均匀的直方图计算方法。如果为 true，则直方图的每个桶宽度相等；如果为 false，则直方图的桶宽度可以是非均匀的。
accumulate (bool accumulate=false)：
- 是否累积计算直方图。true 表示将新计算的直方图结果添加到已有的直方图中，false 表示重新计算直方图（默认行为）。

4. 使用场景分析

目标识别与匹配：通过计算目标图像的颜色直方图并与其他图像进行比较，可以实现目标匹配。
图像分割：通过计算图像的直方图，可以帮助识别图像中的某些特征区域，进行有效分割。
图像增强：基于直方图的均衡化方法（如直方图均衡化、对比度调整）可用于改善图像质量。
图像检索：使用图像的颜色直方图作为特征进行图像检索和排序。

5. 使用注意事项分析

掩模使用：在处理具有明确区域的图像时，合理使用掩模可以加速计算并提高直方图的准确性，忽略不需要的区域。
维度选择：根据需求选择直方图的维度（1D 或 3D），通常对于彩色图像需要分别计算每个颜色通道的直方图。
累积与重新计算：如果处理多个图像并且希望在之前的计算结果上进行累积，应设置 accumulate=true。否则，应确保每次计算时都是独立的。

6. 运行时间优化方法

减小图像尺寸：对于较大的图像，先进行缩放处理，减小图像的尺寸，以提高计算速度。
并行计算：如果计算多个图像的直方图，可以考虑并行处理多个图像。
使用较低的颜色分辨率：对于不需要非常精确颜色分布的场景，可以减少颜色空间的分辨率（比如从 256 桶减少到 64 桶），以加速计算。
掩模优化：对于需要计算直方图的图像区域，尽量减少不必要的计算区域，合理使用掩模。

7. 优缺点

优点：

高效：calcHist 是 OpenCV 中高效且广泛使用的直方图计算工具，能够迅速计算图像的像素分布。
灵活性：支持多通道、多维度的直方图计算，适用于各种图像类型。
支持掩模：能够在图像中指定感兴趣的区域进行直方图计算，提高了应用的灵活性。

缺点：

内存消耗：如果计算高维度的直方图，尤其是当图像有多个颜色通道时，计算会占用较多内存。
噪声影响：直方图计算会受到图像噪声的影响，在处理噪声较大的图像时，可能需要结合其他方法来提高鲁棒性。

8. 实际案例

假设我们希望根据图像的颜色分布来实现图像匹配。首先计算目标图像的颜色直方图，再与其他图像的直方图进行比较（通常使用直方图相似度度量，如 Bhattacharyya 距离）。

using OpenCvSharp;

Mat image = Cv2.ImRead("image.jpg");
Mat target = Cv2.ImRead("target.jpg");

Mat hist;
int[] channels = { 0, 1, 2 };  // 使用 R、G、B 通道
Rangef[] ranges = { new Rangef(0, 256), new Rangef(0, 256), new Rangef(0, 256) };

Cv2.CalcHist(new Mat[] { target }, channels, null, hist, 3, new int[] { 256, 256, 256 }, ranges);

// 比较图像与目标图像的直方图相似度
Mat backProject = new Mat();
Cv2.CalcBackProject(new Mat[] { image }, channels, hist, backProject, ranges);
