ECharts基本使用

获取 Apache ECharts

Apache ECharts 支持多种下载方式，可以在下一篇教程安装中查看所有方式。这里，我们以从 [jsDelivr](https://www.jsdelivr.com/package/npm/echarts) `CDN 上获取为例，介绍如何快速安装。

在 https://www.jsdelivr.com/package/npm/echarts 选择 dist/echarts.js，点击并保存为 echarts.js 文件。

引入Apache ECharts

在刚才保存 echarts.js 的目录新建一个 index.html 文件，内容如下：

<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>图表</title>
  <script src="./echarts.js"></script>
</head>
<body>
</body>
</html>

打开这个 index.html，你会看到一片空白。但是不要担心，打开控制台确认没有报错信息，就可以进行下一步。

绘制一个简单的图表

在绘图前我们需要为 ECharts 准备一个定义了高宽的 DOM 容器。在刚才的例子 </head> 之后，添加：

<body>
  <!-- 为 ECharts 准备一个定义了宽高的 DOM -->
  <div id="main" style="width: 600px;height:400px;"></div>
</body>

然后就可以通过 echarts.init 方法初始化一个 echarts 实例并通过 setOption 方法生成一个简单的柱状图，下面是完整代码。

<!DOCTYPE html>
<html>
  <head>
    <meta charset="utf-8" />
    <title>ECharts</title>
    <!-- 引入刚刚下载的 ECharts 文件 -->
    <script src="echarts.js"></script>
  </head>
  <body>
    <!-- 为 ECharts 准备一个定义了宽高的 DOM -->
    <div id="main" style="width: 600px;height:400px;"></div>
    <!-- 注意：
			宽和高必须采用行内式的写法不然不起作用-->
    <script type="text/javascript">
      // 基于准备好的dom，初始化echarts实例
      var myChart = echarts.init(document.getElementById('main'));

      // 指定图表的配置项和数据
      var option = {
        title: {
          text: 'ECharts 入门示例'
        },
        tooltip: {},
        legend: {
          data: ['销量']
        },
        xAxis: {
          data: ['衬衫', '羊毛衫', '雪纺衫', '裤子', '高跟鞋', '袜子']
        },
        yAxis: {},
        series: [
          {
            name: '销量',
            type: 'bar',
            data: [5, 20, 36, 10, 10, 20]
          }
        ]
      };

      // 使用刚指定的配置项和数据显示图表。
      myChart.setOption(option,'dark');//第一个参数是配置项，第二个参数是主题颜色
    </script>
  </body>
</html>

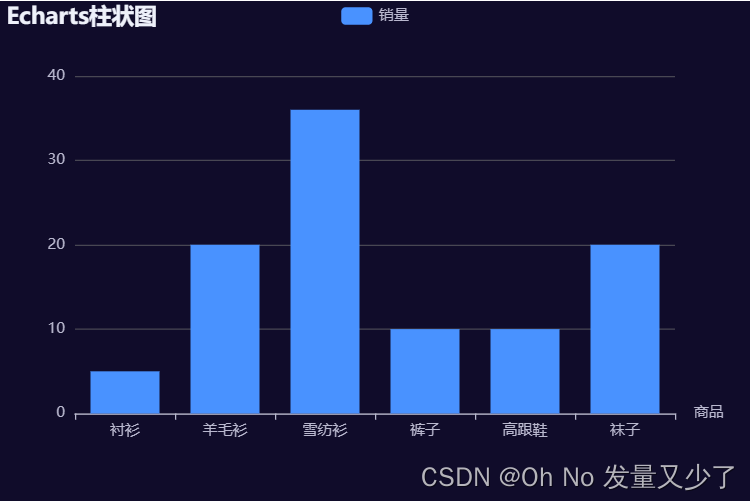

效果如下：

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-uVc6gwgR-1651753885854)(../images/image-20220504173227018.png)]

在Vue中绘制图表

首先要为图表创建容器，

在HTML代码中创建元素，这两个元素用来存放图表

<div ref="pieRef" id="pie" class="main-chart"></div>
<div ref="lineRef" id="line" class="main-chart"></div>

在data中创建两个对象

pieChart: {},
lineChart: {},

下面来绘制图表

        option: {
            title: {图表标题
                text: 'Referer of a Website',//图表主标题
                subtext: 'Fake Data',//图表副标题
                left: 'center'//主副标题的水平位置
            },
            tooltip: {//图表提示框
                trigger: 'item'//触发类型（'item'，数据项图形触发，主要在散点图，
                			   //饼图等无类目轴的图表中使用；'axis'，坐标轴触发，
                			   //主要在柱状图，折线图等会使用类目轴的图表中使用；'none'，不触发。）
            },
            legend: {//对图例组件的相关配置
                orient: 'vertical',//设置图例的朝向方式，vertical垂直显示，horizontal // 水平显示
                left: 'left'//left属性设置图例在x轴上的位置值有left，center，right；
                			//top设置在y轴上的位置，值有top、center、bottom
            },
            series: [//一组数值以及他们映射成的图
                {
                    name: 'Access From',//需要展示，如图1，图2
                    type: 'pie',//图表类型：line折线形，bar条状形，pie饼图，scatter散点图，
                    radius: '50%',
                    data: [//要展示的数据
                        { value: 1048, name: 'Search Engine' },//name某一项，value是某一项的值
                        { value: 735, name: 'Direct' },
                        { value: 580, name: 'Email' },
                        { value: 484, name: 'Union Ads' },
                        { value: 300, name: 'Video Ads' }
                    ],
                    emphasis: {//高亮样式，鼠标悬停到某一项时突出显示的样式
                        itemStyle: {//样式设置
                            shadowBlur: 10,//阴影亮度
                            shadowOffsetX: 0,//阴影偏移量
                            shadowColor: 'rgba(0, 0, 0, 0.5)'//阴影颜色
                        }
                    }
                }
            ]
        },
       // 图表二设置
        option2: {
            title: {
                text: 'Stacked Area Chart'
            },
            tooltip: {
                trigger: 'axis',
                axisPointer: {
                    type: 'cross',// 指示器类型（'line' 直线指示器；
                    			  //'shadow' 阴影指示器；'none' 无指示器；
                    			  //'cross' 十字准星指示器。）
                    label: {
                        backgroundColor: '#6a7985'//文本标签背景颜色
                    }
                }
            },
            legend: {
                data: ['Email', 'Union Ads', 'Video Ads', 'Direct', 'Search Engine']
            },
            toolbox: {
                feature: {
                saveAsImage: {}
                }
            },
            grid: {//图标离容器的距离
                left: '3%',//图表离容器左侧的距离
                right: '4%',//图表离容器右侧的距离
                bottom: '3%',//图表离容器底部的距离
                containLabel: true//防止标签溢出，计算距离时候会计算容器边到标签的距离，
                				  //否则计算容器边缘到刻度线的距离。
            },
            xAxis: [//对x轴进行设置
                {
                    type: 'category',//坐标轴类型
                    boundaryGap: false,//坐标轴两边留白策略
                    data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']//x轴的标度
                }
            ],
            yAxis: [//对y轴进行设置
                {
                type: 'value'
                }
            ],
            series: [
                {
                    name: 'Email',
                    type: 'line',
                    stack: 'Total',
                    areaStyle: {},
                    emphasis: {
                        focus: 'series'
                    },
                    data: [120, 132, 101, 134, 90, 230, 210]
                },
                {
                    name: 'Union Ads',
                    type: 'line',
                    stack: 'Total',
                    areaStyle: {},
                    emphasis: {
                        focus: 'series'
                    },
                    data: [220, 182, 191, 234, 290, 330, 310]
                },
                {
                    name: 'Video Ads',
                    type: 'line',
                    stack: 'Total',
                    areaStyle: {},
                    emphasis: {
                        focus: 'series'
                    },
                    data: [150, 232, 201, 154, 190, 330, 410]
                    },
                {
                    name: 'Direct',
                    type: 'line',
                    stack: 'Total',
                    areaStyle: {},
                    emphasis: {
                        focus: 'series'
                    },
                    data: [320, 332, 301, 334, 390, 330, 320]
                    },
                {
                    name: 'Search Engine',
                    type: 'line',
                    stack: 'Total',
                    label: {
                        show: true,
                        position: 'top'
                    },
                    areaStyle: {},
                    emphasis: {
                        focus: 'series'
                    },
                    data: [820, 932, 901, 934, 1290, 1330, 1320]
                }
            ]
        }

注册容器通过init方法初始化一个 echarts 实例

methods:{//该方法需要在组件渲染时就进行调用
    ...
    renderChat () {
        this.pieChart = echarts.init(document.getElementById("pie"));
        this.lineChart = echarts.init(document.getElementById("line"));
        this.pieChart.setOption(this.option, true);
        this.lineChart.setOption(this.option2, true);
    }
    ...
},

当浏览器的窗口大小发生变化的时候需要对图表重新进行渲染

    resizeHandle () {
      //实时刷新退表的大小
      this.pieChart.resize()
      this.lineChart.resize()
    },

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-T62XbPye-1651753885855)(../images/image-20220505111535147.png)]

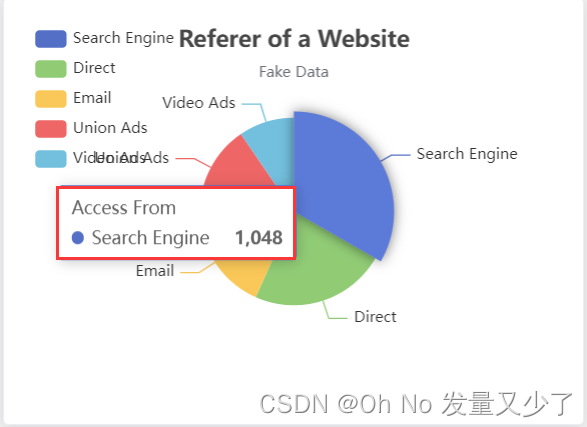

图一

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-h2pv5iny-1651753885856)(../images/image-20220505112323415.png)]

图2
