Allegro PCB Designer怎样查看铜皮的shape boundary,从而查找重叠铜皮？

最新推荐文章于 2025-04-30 16:26:43 发布
最新推荐文章于 2025-04-30 16:26:43 发布
阅读量782 收藏
点赞数 2
分类专栏： cadence 文章标签： 经验分享
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_45547778/article/details/138658191
版权

首先关闭所有层，再进行下列
1、点击“color 192” 图标，进入color DIalog选项卡；

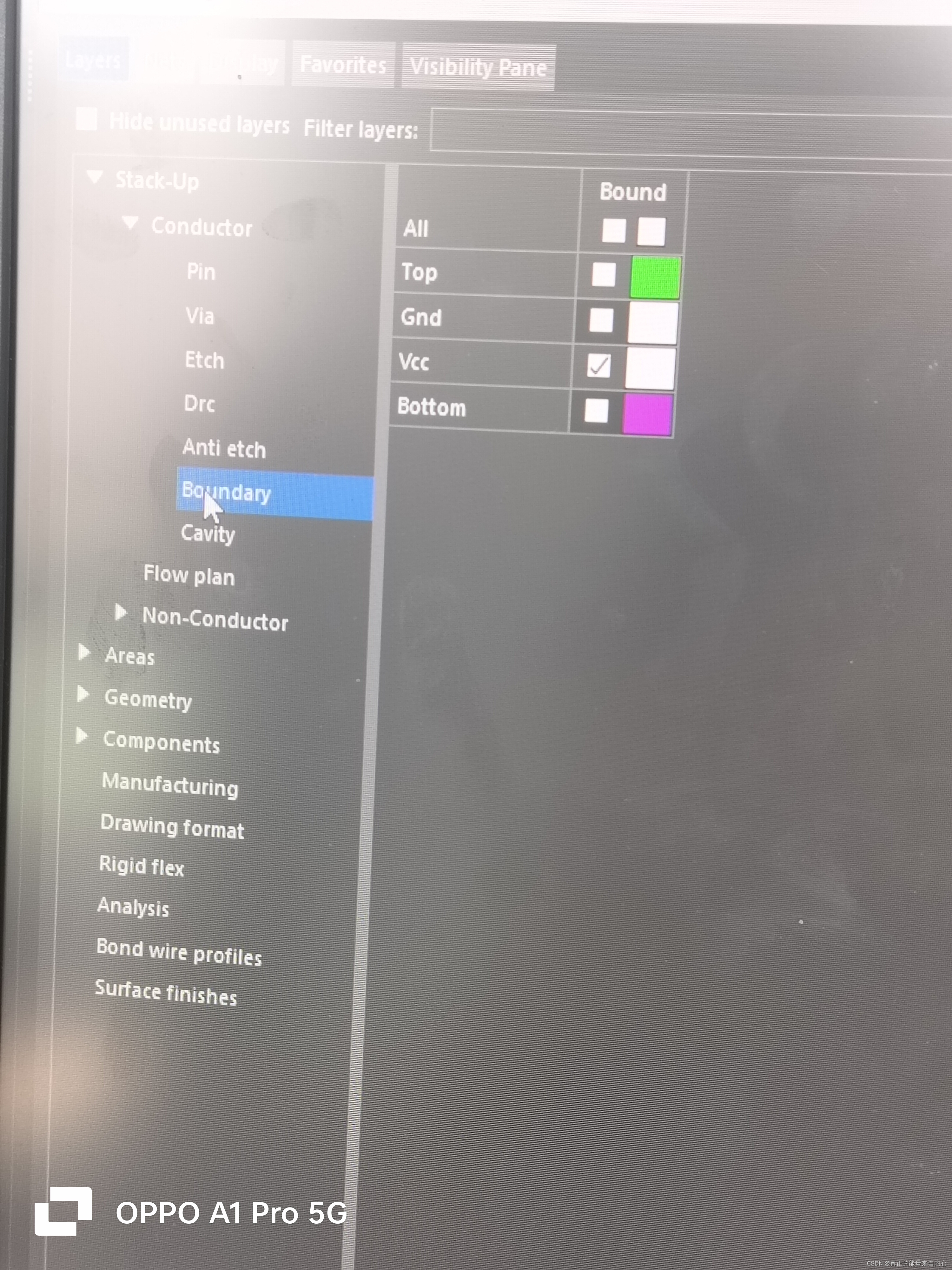

2、选择 layers >> stack-up>>conductor >>Boundary
3、选择某个层就可以显示所画铜皮的框图了。
4、如果铜皮之间有重叠或小铜皮被挤掉可以这样显示然后删除就不会DRC报错了！
在这里插入图片描述
在这里插入图片描述
