C51单片机温湿度传感器DTH11使用

LCD1602显示温湿度传感器DTH11的温度与湿度。

DTH11简介：

DTH11实物

  DHT11 是一款湿温度一体化的数字传感器。该传感器包括一个电阻式测湿元件和一个 NTC测温元件，并与一个高性能 8 位单片机相连接。通过单片机等微处理器简单的电路连接就能够实时的采集本地湿度和温度。 DHT11 与单片机之间能采用简单的单总线进行通信，仅仅需要一个 I/O 口。传感器内部湿度和温度数据 40Bit 的数据一次性传给单片机，数据采用校验和方式进行校验，有效的保证数据传输的准确性。DHT11 功耗很低，5V 电源电压下，工作平均最大电流 0.5mA。
DHT11 的技术参数如下：
  工作电压范围：3.3V -5.5V
  工作电流 ：平均 0.5mA
  输出：单总线数字信号
  测量范围：湿度 20~90％RH，温度 0~50℃
  精度 ：湿度±5%，温度±2℃
  分辨率 ：湿度 1%，温度 1℃

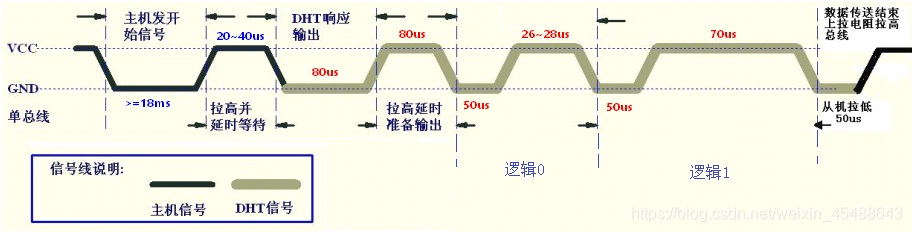

  DHT11有效总线包含三条,VCC GND DAT,看起来与DS18B20类似,但是简单很多,不需要设置命令,只需要读取数据包就可以了,每次读取数据一共读取40个bit也就是五个字节,高位在前MSB五个字节分别是: 8bit湿度整数数据+8bit湿度小数数据+8bi温度整数数据+8bit温度小数数据 +8bit校验和

注意事项：
  1、DHT11上电后，要等待 1秒 以越过不稳定状态，在此期间不能发送任何指令。
  2、DHT11属于低速传感器，两次通信请求之间的间隔时间不能太短，一般来说要不能低于1秒。
  3、当前DHT11通信帧的小数部分默认都是0，厂商预留给以后实现。所以一般只读取整数值部分即可。校验和定义为：前4个Byte的总和的低8位。

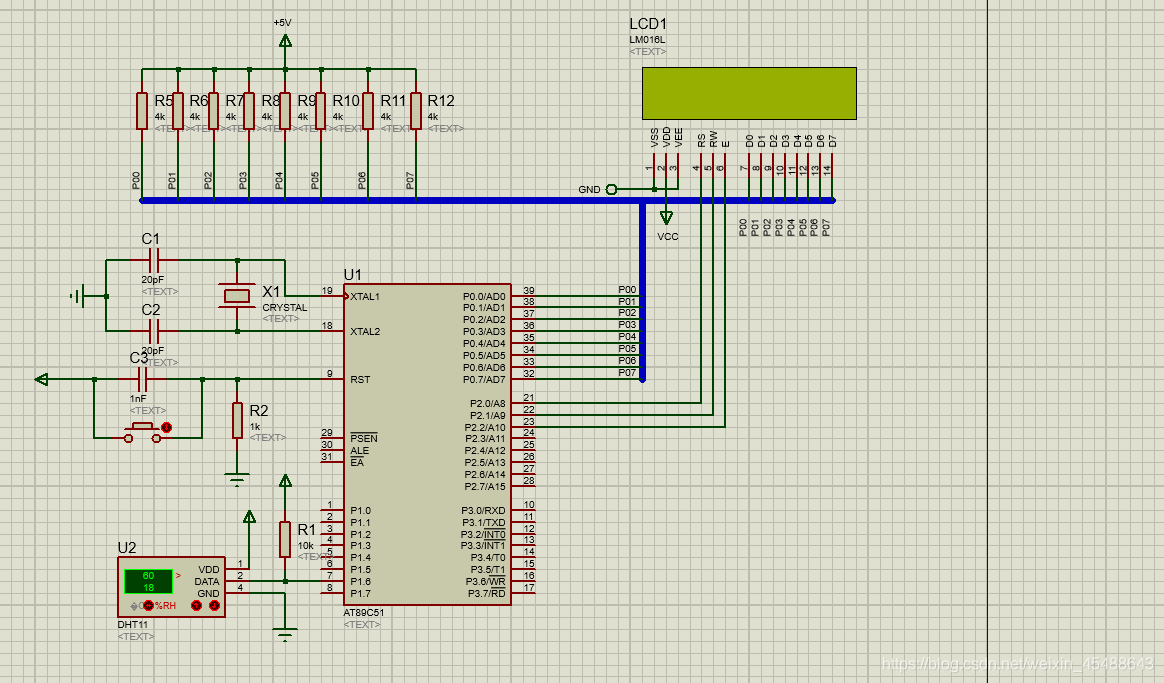

电路原理图：

主函数：

#include <reg52.h>
#include <LCD1602.h>
#include <DTH11.h>
#include <intrins.h>

#define uchar unsigned char
#define uint unsigned int

uchar wendu [4];
uchar sidu [4];
uchar i;
int j;
void main()
{

   //uchar i;
   InitLcd1602();
	LcdShowStr(2, 0, "sidu:");
	LcdShowStr(2, 1, "wendu:");
   while(1)
   {

       DHT11_delay_ms(100);
       DHT11_receive();
			for(i=0;i<7;i++)
		 {

			 if(i<=2)
			 {

				 sidu[i]= rec_dat[i]; //读取湿度
			 }
			 else
			 {

				 wendu[i-4] = rec_dat[i];
			 }


		 }
       LcdWaitReady();//准备LCD

			 LcdShowStr(10, 0,sidu);
