opencascade中，我们可以运用BRepAlgo_Fuse来进行两个几何模型的融合操作。但实际使用时，比如下面例子中，先在大长方体上面挖一个小长方体，然后再将小长方体直接通过BRepAlgo_Fuse重新融合回去：
在这里插入图片描述

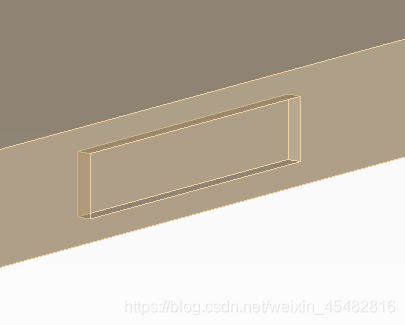

从上图可以发现，融合之后，虽然原来的槽被填补了，可是出现了缝合线。

为了消除缝合线，我们需要用到工具类ShapeUpgrade_UnifySameDomain，该工具用于统一一个几何模型上的面和边。应该可以理解为，同一模型，同一面上的边，统一用边界的边来表示，其余的去掉。

	TopoDS_Shape fuse = BRepAlgoAPI_Fuse(bigCube, smallCube);//先融合
	ShapeUpgrade_UnifySameDomain unif(fuse , false, true, false);
	unif.Build();
	fuse = unif.Shape();

ShapeUpgrade_UnifySameDomain 构造定义如下：

//! Constructor defining input shape and necessary flags.
  //! It does not perform unification.
  Standard_EXPORT ShapeUpgrade_UnifySameDomain
                   (const TopoDS_Shape& aShape,
                    const Standard_Boolean UnifyEdges = Standard_True,
                    const Standard_Boolean UnifyFaces = Standard_True,
                    const Standard_Boolean ConcatBSplines = Standard_False);

效果如下
在这里插入图片描述
