TTL、RS232、RS485逻辑电平简介 2020-09-16

最新推荐文章于 2025-03-18 19:15:17 发布
最新推荐文章于 2025-03-18 19:15:17 发布
阅读量1.1k 收藏 4
点赞数 3
分类专栏： 简单明了小知识
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_45448909/article/details/108617649
版权

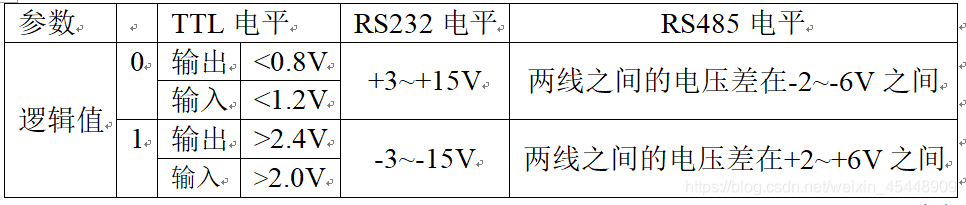

TTL电平与RS232电平与RS485电平的区别就是电平值对应的电压范围不同：TTL在低于电压阈值时，逻辑电平为0；RS232是在高电压阈值内，电平逻辑值为0；RS485是以RS485A-RS485B的值来判断逻辑电平。具体范围见下表所示：
