华为设备简单网络环境。

ensp简单模拟网络环境，

这条博客是为了帮助初次使用ensp这个软件的朋友来更好的使用ensp这个软件

下面是本次实验所用的拓扑图

实验的环境描述

实验环境用ensp搭建图中拓扑，其中cloud1所在的网络为vmnet1，VMware Workstation中开启一台windows7计算机，网络桥接在VMnet1，IP地址配置为10.1.1.200/24.其他设备配置的地址参数拓扑图中的标示信息。

本次实验的需求描述

1、实现整个网络的互通
2、Server开启http服务
3、VMware中虚拟机可以通过浏览器访问Server中的http服务器
4、VMware中虚拟机可以Telnet路由器AR1。

实验的推荐思路

1、 ensp设计拓扑，并打开设备。
2、 分别配置pc1、server、AR1D IP地址。
3、 配置server上的http服务。
4、 配置AR1的telnet。

实验的步骤

1、配置各个设备的IP地址

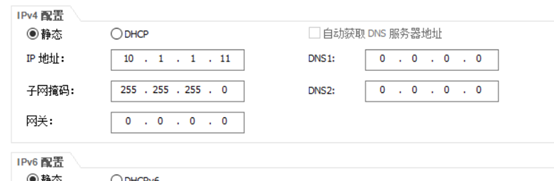

1） 配置pc机

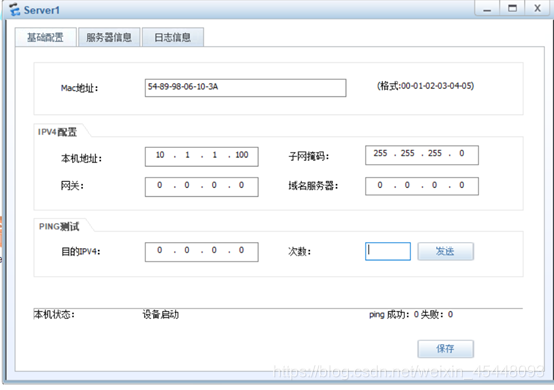

2） 配置服务器

3）配置路由器的IP地址

[R1]interface GigabitEthernet 0/0/0
进入接口
[R1-GigabitEthernet0/0/0]ip address 10.1.1.254 255.255.255.0
配置IP地址
[R1-GigabitEthernet0/0/0]undo shutdown
开启接口

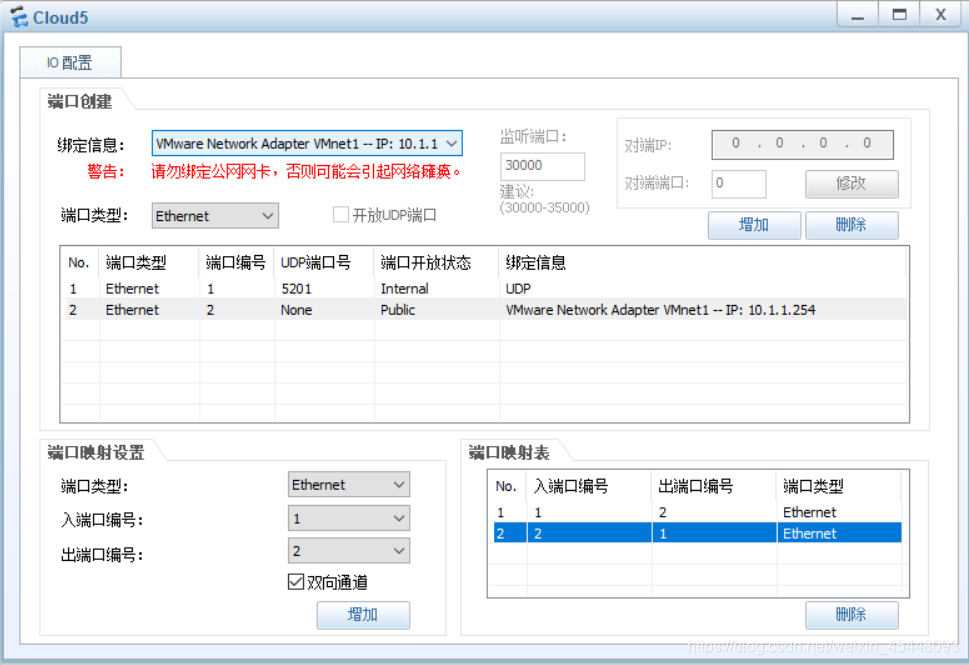

4）配置Cloud 1网络

一般双击云就可以配置，配置如图

配置好了如过要桥接虚拟机，记得一定要和cloud中配置的虚拟网卡一致，这里桥接好了之后用ping命令来测试一下网络的联通是否通畅

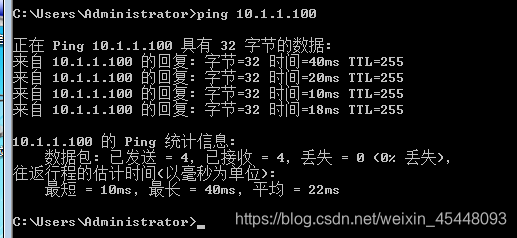

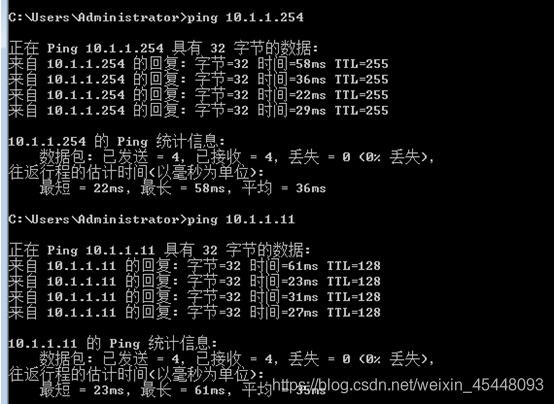

5）用win7测试网络是否通畅

2、Server开启http服务

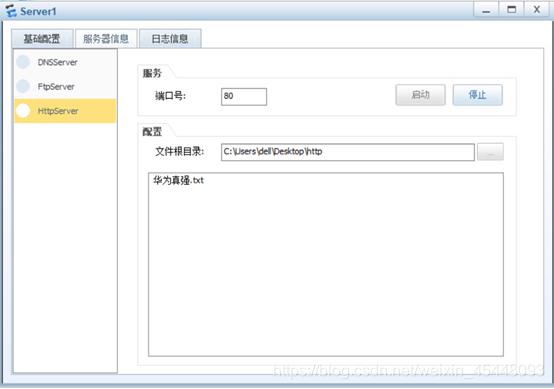

在桌面随便创建一个目录，开启服务器的httpServer服务

3、 VMware中虚拟机通过浏览器访问server中的http服务器

最后我们要开启路由器的远程访问服务，用虚拟机来访问

由于我们是新开的虚拟机，它的上面没有开装telnet相关的服务

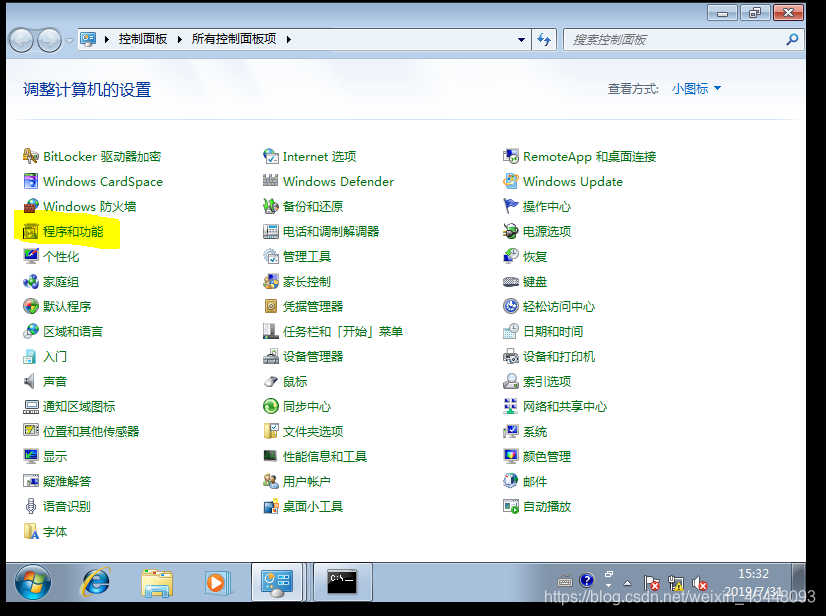

所以我们需要打开win7的控制面板，选择查看方式为小图标

选择程序和功能

选择打开和关闭windows功能，打开telnet服务端和客户端功能

4、虚拟机远程访问路由器

1）在路由器上配置远程访问

[R1]user-interface vty 0 4
进入用户视图，允许最多5个用户访问
[R1-ui-vty0-4]authentication-mode password
选择验证方式为password密码验证
Please configure the login password (maximum length 16):pwd@123
配置密码为pwd@123
[R1-ui-vty0-4]user privilege level 3
最后要配置执行权限
给配置管理权限3，使虚拟机可以远程管理路由器
（0为参观级、1为监控级、2为配置级、3-15为管理级）
R1-ui-vty0-4]quit
最后保存退出

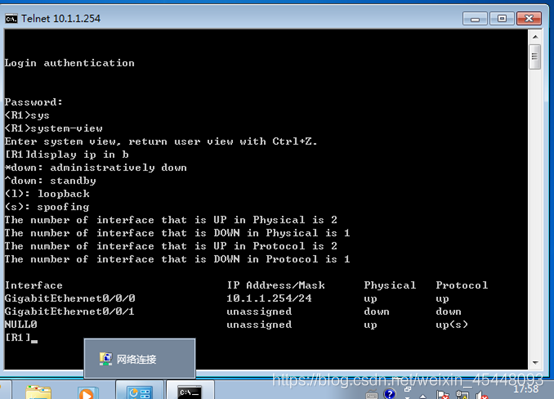

2）在虚拟机上telnet路由器
