本文通过 IP 命令操作来简单介绍 network namespace 的基本概念和用法。深入了解可以看看我之前写的两篇文章 Docker 基础技术之 Linux namespace 详解和 Docker 基础技术之 Linux namespace 源码分析。

和 network namespace 相关的操作的子命令是 ip netns 。

1. ip netns add xx 创建一个 namespace#




   Copy


# ip netns add net1
# ip netns ls
net1

2. ip netns exec xx yy 在新 namespace xx 中执行 yy 命令#




   Copy


# ip netns exec net1 ip addr
1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN group default qlen 1
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
# ip netns exec net1 bash // 在 net1 中打开一个shell终端
# ip addr // 在net1中的shell终端
1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN group default qlen 1
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
# exit // 退出net1

上面 bash 不好区分是当前是在哪个 shell，可以采用下面的方法解决：




   Copy


# ip netns exec net1 /bin/bash --rcfile <(echo "PS1=\"namespace net1> \"")
namespace net1> ping www.baidu.com

每个 namespace 在创建的时候会自动创建一个回环接口 lo ，默认不启用，可以通过 ip link set lo up 启用。

3. network namespace 之间的通信#

新创建的 namespace 默认不能和主机网络，以及其他 namespace 通信。

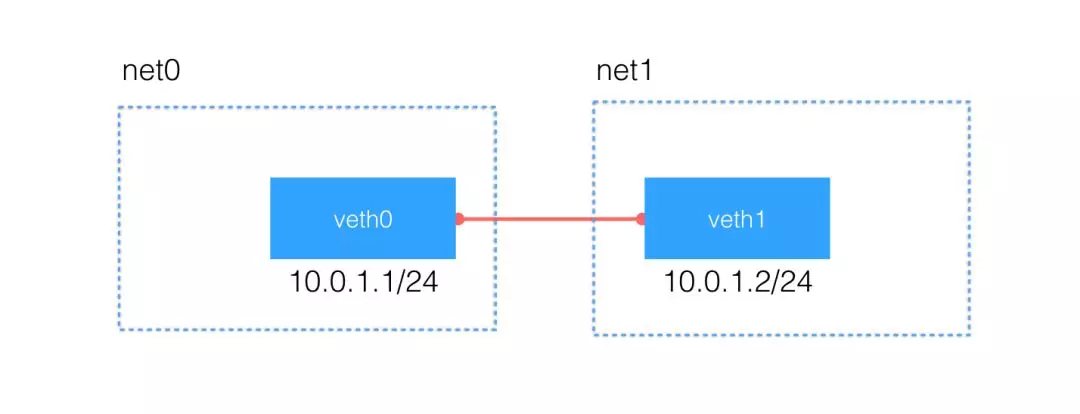

可以使用 Linux 提供的 veth pair 来完成通信。下面显示两个 namespace 之间通信的网络拓扑：

3.1 ip link add type veth 创建 veth pair#




   Copy


# ip link add type veth
# ip link
3: veth0@veth1: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000
    link/ether 1a:53:39:5a:26:12 brd ff:ff:ff:ff:ff:ff
4: veth1@veth0: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000
    link/ether 46:df:46:1f:bf:d6 brd ff:ff:ff:ff:ff:ff

使用命令 ip link add xxx type veth peer name yyy 指定 veth pair 的名字。

3.2 ip link set xx netns yy 将 veth xx 加入到 namespace yy 中#




   Copy


# ip link set veth0 netns net0
# ip link set veth1 netns net1
#
# ip netns exec net0 ip addr
1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN group default qlen 1
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
10: veth0@if11: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN group default qlen 1000
    link/ether 1a:53:39:5a:26:12 brd ff:ff:ff:ff:ff:ff link-netnsid 1

3.3 给 veth pair 配上 ip 地址#




   Copy


# ip netns exec net0 ip link set veth0 up
# ip netns exec net0 ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
10: veth0@if11: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state LOWERLAYERDOWN group default qlen 1000
    link/ether 1a:53:39:5a:26:12 brd ff:ff:ff:ff:ff:ff link-netnsid 1
# ip netns exec net0 ip addr add 10.1.1.1/24 dev veth0
# ip netns exec net0 ip route
10.1.1.0/24 dev veth0  proto kernel  scope link  src 10.1.1.1 linkdown
#
# ip netns exec net1 ip link set veth1 up
# ip netns exec net1 ip addr add 10.1.1.2/24 dev veth1

可以看到，在配完 ip 之后，还自动生成了对应的路由表信息。

3.4. ping 测试两个 namespace 的连通性#




   Copy


# ip netns exec net0 ping 10.1.1.2
PING 10.1.1.2 (10.1.1.2) 56(84) bytes of data.
64 bytes from 10.1.1.2: icmp_seq=1 ttl=64 time=0.069 ms
64 bytes from 10.1.1.2: icmp_seq=2 ttl=64 time=0.054 ms
64 bytes from 10.1.1.2: icmp_seq=3 ttl=64 time=0.053 ms
64 bytes from 10.1.1.2: icmp_seq=4 ttl=64 time=0.053 ms

Done!

4. 多个不同 namespace 之间的通信#

2 个 namespace 之间通信可以借助 veth pair ，多个 namespace 之间的通信则可以使用 bridge 来转接，不然每两个 namespace 都去配 veth pair 将会是一件麻烦的事。下面就看看如何使用 bridge 来转接。

拓扑图如下：

4.1 使用 ip link 和 brctl 创建 bridge#

通常 Linux 中和 bridge 有关的操作是使用命令 brctl (yum install -y bridge-utils ) 。但为了前后照应，这里都用 ip 相关的命令来操作。




   Copy


// 建立一个 bridge
# ip link add br0 type bridge
# ip link set dev br0 up
9: br0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UNKNOWN group default qlen 1000
    link/ether 42:55:ed:eb:a0:07 brd ff:ff:ff:ff:ff:ff
    inet6 fe80::4055:edff:feeb:a007/64 scope link
       valid_lft forever preferred_lft forever

4.2 创建 veth pair#




   Copy


//（1）创建 3 个 veth pair
# ip link add type veth
# ip link add type veth
# ip link add type veth

4.3 将 veth pair 的一头挂到 namespace 中，一头挂到 bridge 上，并设 IP 地址#




   Copy


// （1）配置第 1 个 net0
# ip link set dev veth1 netns net0
# ip netns exec net0 ip link set dev veth1 name eth0
# ip netns exec net0 ip addr add 10.0.1.1/24 dev eth0
# ip netns exec net0 ip link set dev eth0 up
#
# ip link set dev veth0 master br0
# ip link set dev veth0 up

// （2）配置第 2 个 net1
# ip link set dev veth3 netns net1
# ip netns exec net1 ip link set dev veth3 name eth0
# ip netns exec net1 ip addr add 10.0.1.2/24 dev eth0
# ip netns exec net1 ip link set dev eth0 up
#
# ip link set dev veth2 master br0
# ip link set dev veth2 up

// （3）配置第 3 个 net2
# ip link set dev veth5 netns net2
# ip netns exec net2 ip link set dev veth5 name eth0
# ip netns exec net2 ip addr add 10.0.1.3/24 dev eth0
# ip netns exec net2 ip link set dev eth0 up
#
# ip link set dev veth4 master br0
# ip link set dev veth4 up

这样之后，竟然通不了，经查阅参见，是因为

原因是因为系统为bridge开启了iptables功能，导致所有经过br0的数据包都要受iptables里面规则的限制，而docker为了安全性（我的系统安装了 docker），将iptables里面filter表的FORWARD链的默认策略设置成了drop，于是所有不符合docker规则的数据包都不会被forward，导致你这种情况ping不通。

解决办法有两个，二选一：

关闭系统bridge的iptables功能，这样数据包转发就不受iptables影响了：echo 0 > /proc/sys/net/bridge/bridge-nf-call-iptables
为br0添加一条iptables规则，让经过br0的包能被forward：iptables -A FORWARD -i br0 -j ACCEPT

第一种方法不确定会不会影响docker，建议用第二种方法。

我采用以下方法解决：




  Copy


iptables -A FORWARD -i br0 -j ACCEPT

结果：




  Copy


# ip netns exec net0 ping -c 2 10.0.1.2
PING 10.0.1.2 (10.0.1.2) 56(84) bytes of data.
64 bytes from 10.0.1.2: icmp_seq=1 ttl=64 time=0.071 ms
64 bytes from 10.0.1.2: icmp_seq=2 ttl=64 time=0.072 ms

-– 10.0.1.2 ping statistics —
2 packets transmitted, 2 received, 0% packet loss, time 999ms
rtt min/avg/max/mdev = 0.071/0.071/0.072/0.008 ms

# ip netns exec net0 ping -c 2 10.0.1.3
PING 10.0.1.3 (10.0.1.3) 56(84) bytes of data.
64 bytes from 10.0.1.3: icmp_seq=1 ttl=64 time=0.071 ms
64 bytes from 10.0.1.3: icmp_seq=2 ttl=64 time=0.087 ms

-– 10.0.1.3 ping statistics —
2 packets transmitted, 2 received, 0% packet loss, time 1000ms
rtt min/avg/max/mdev = 0.071/0.079/0.087/0.008 ms

Done!
