Matlab 环境下用正弦波模拟方波和锯齿波

为了对正弦波模拟方波和锯齿波有个感性认识, 查询了 百度等材料, 用 matlab 生成了 jif 动画, 特记录一下.

clc; clear;
iterNum = 100;
angel = 0:pi/180:2*pi;

 yn = 0;
 hold on   %这句话可以注释掉，这样看到的就是 本文贴图的动画效果； 如果保留，就能看到之前画的每次叠加效果
for i = 1:1:iterNum
   odd = i*2-1;
   square = sin(angel*odd)/(odd);
   jigsaw = sin(angel*i)/(i)*((-1)^i);
   yn= yn + jigsaw;
   plot(yn);
   pause(0.1);
end
 hold off

上述代码, 若要生成方波, 调用 yn = yn + square ; 若要生成锯齿波, 调用 yn = yn + jigsaw ;
生成图形分别如下 .

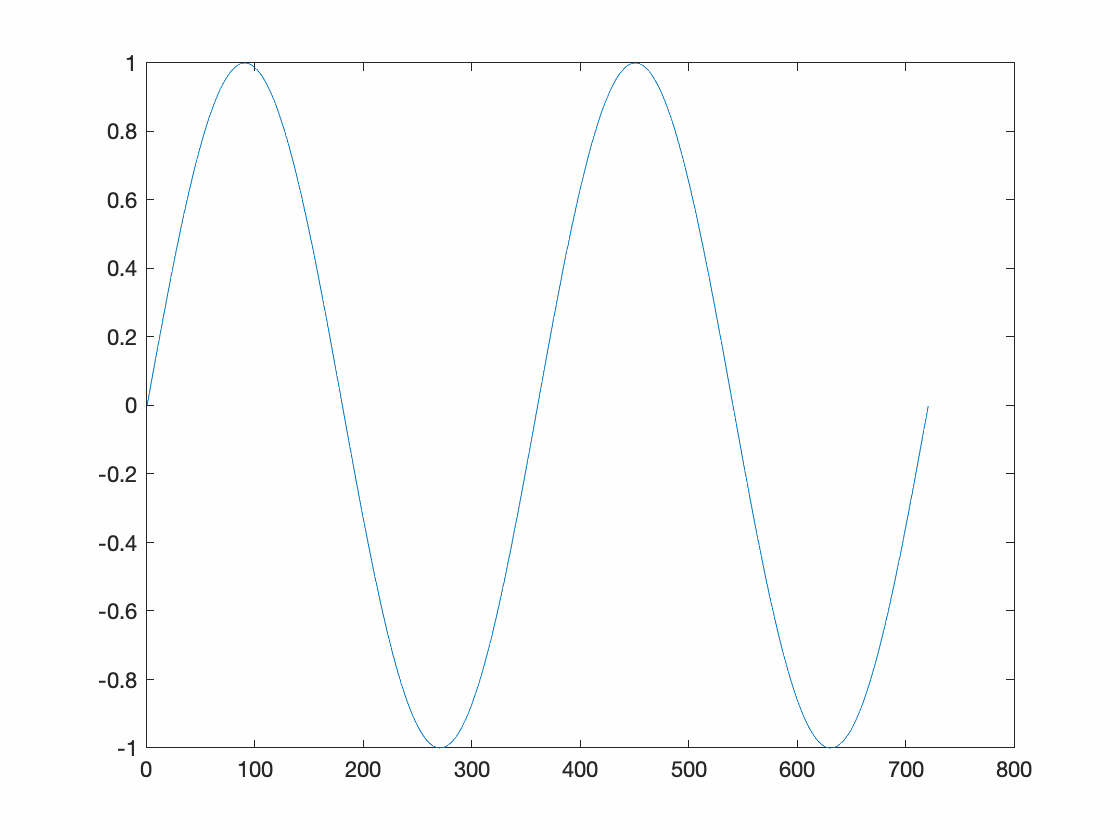

正弦波合成三角波的动画图:

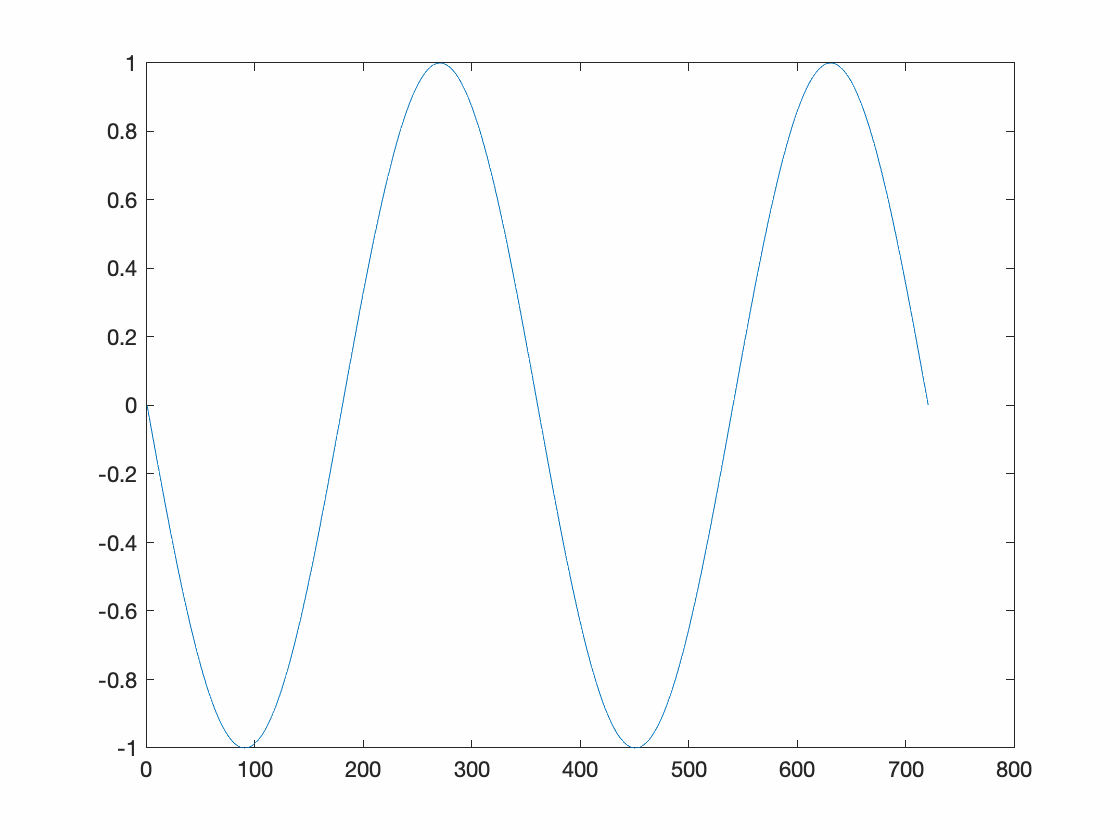

正弦波合成方波的动画图:
