华为生成树协议mstp配置

MSTP配置

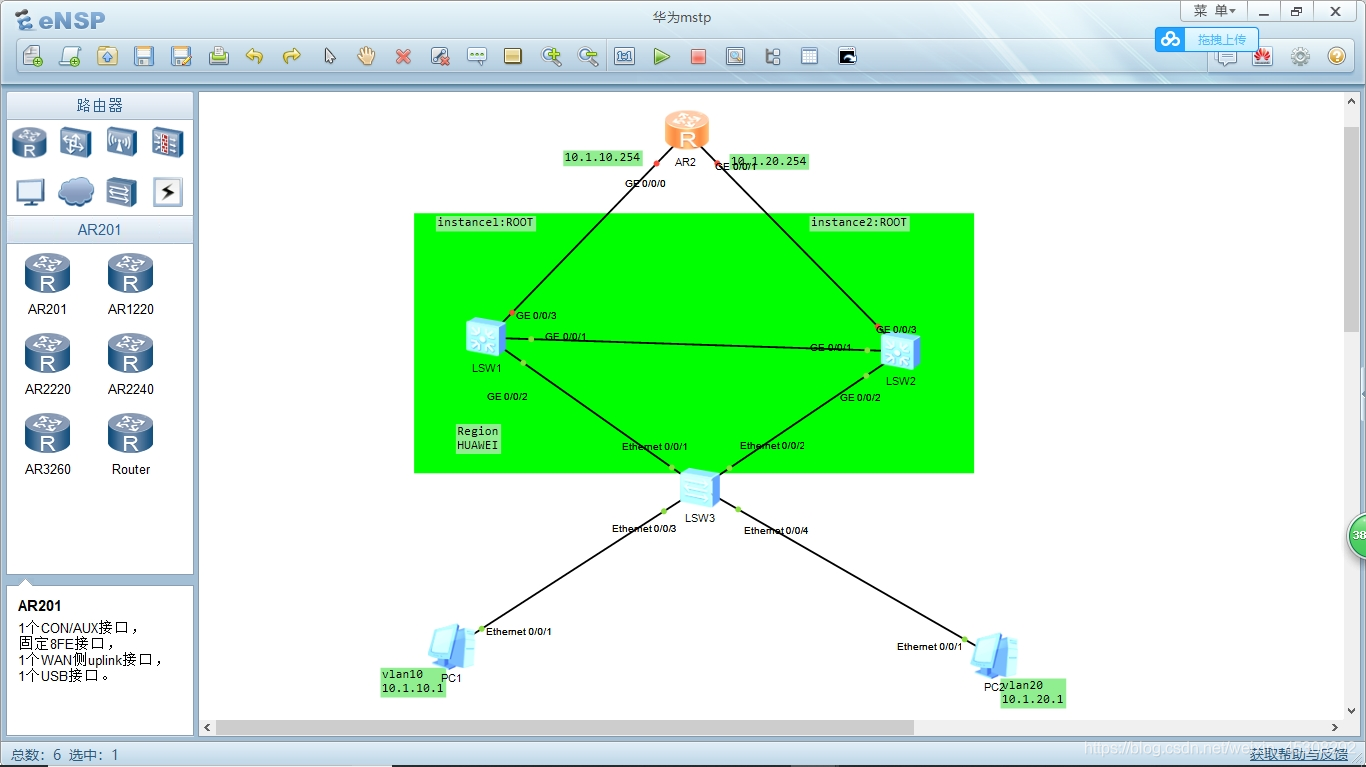

拓扑图如下

链接：https://pan.baidu.com/s/1cUBUilZe41IYmgUZpqzVHg
提取码：nj24

1.所有交换机创建vlan10 20，把所有交换机和交换机之间都配置trunk，允许所有
不会的翻我前面的博客
https://mp.youkuaiyun.com/mdeditor/93910056#
2.把2层交换机和主机之间分入相应的vlan
不会的
https://mp.youkuaiyun.com/mdeditor/93910056#

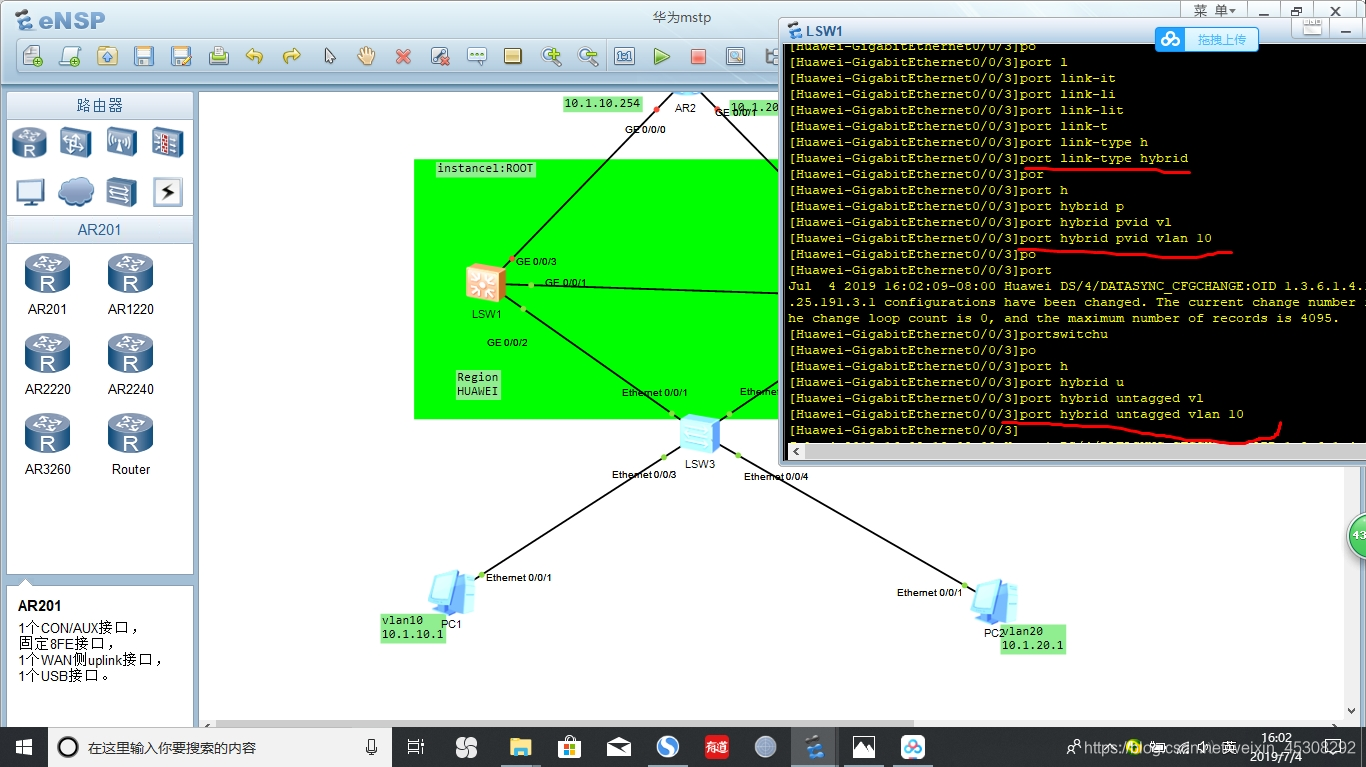

3.配置S1交换机和S2交换机hybrid接口
进入S1
和路由器连接的接口
pvid vlan10
un列表 vlan10

S2 也一样
pvid ：20
un列表 ：20
4.配置路由器ip

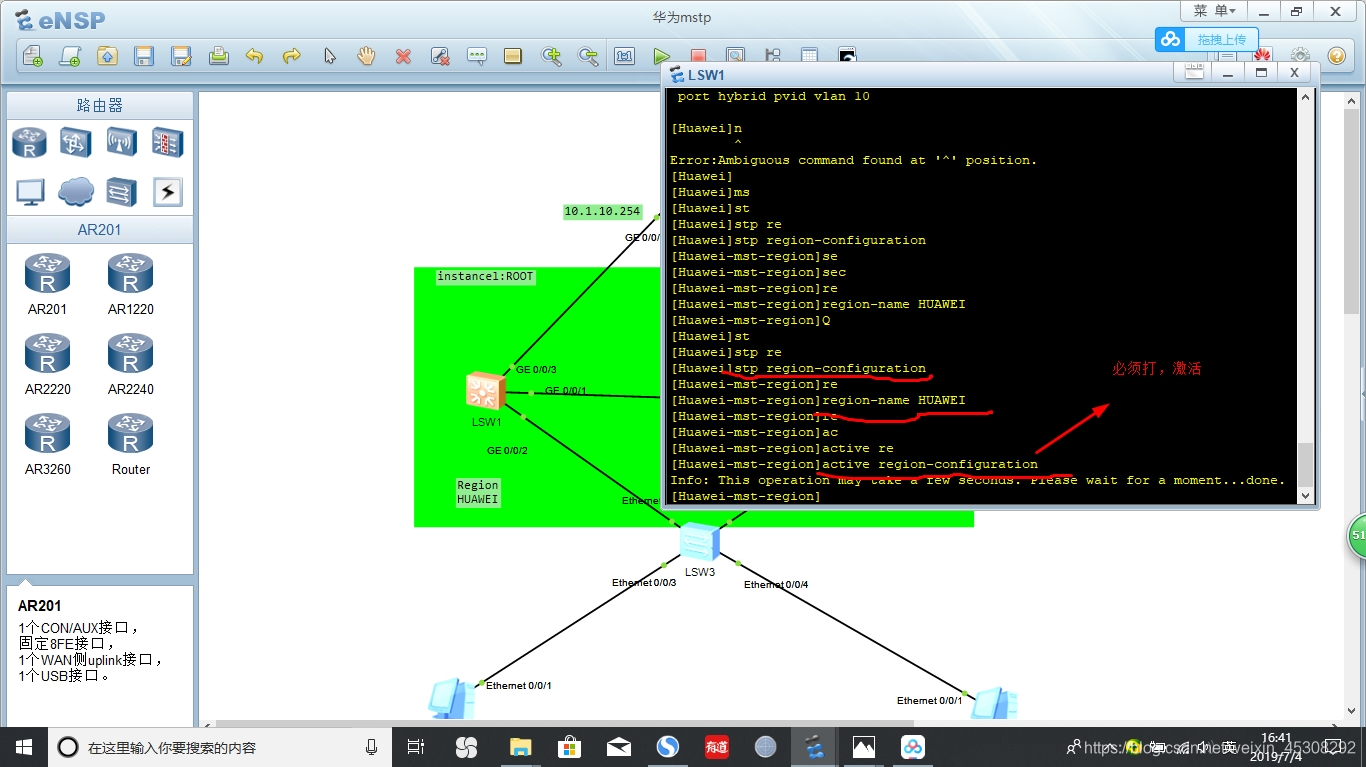

5.配置mstp

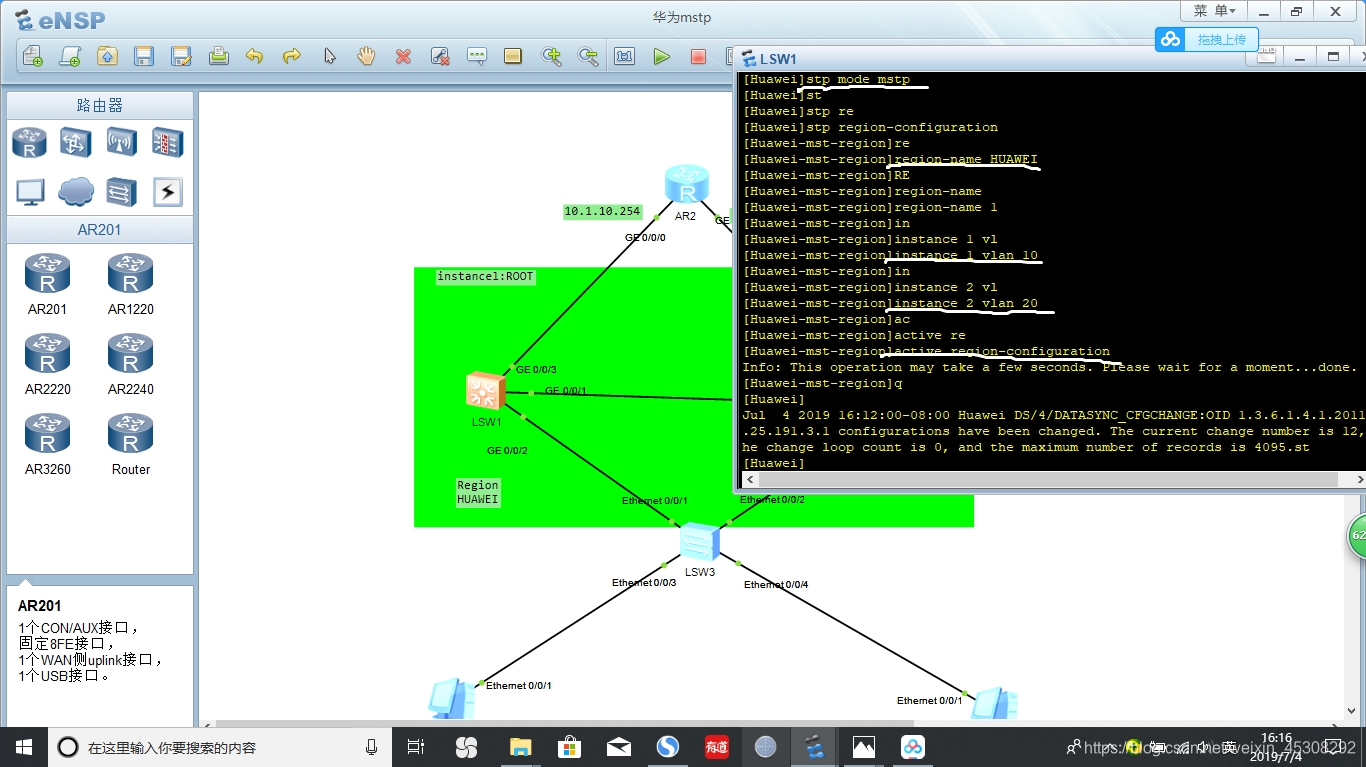

（1）进入S1
stp mode mstp 将交换机配置成mstpmoshi
stp region-configuration 进入mstp配置模式
region-name HUAWEI 配置域名为HUAWEI
instance 1 vlan 10 将vlan10 加入实例1 中
instance 2 vlan 20 将vlan 20 加入实例 2 中
active region-configuration 激活配置
quit

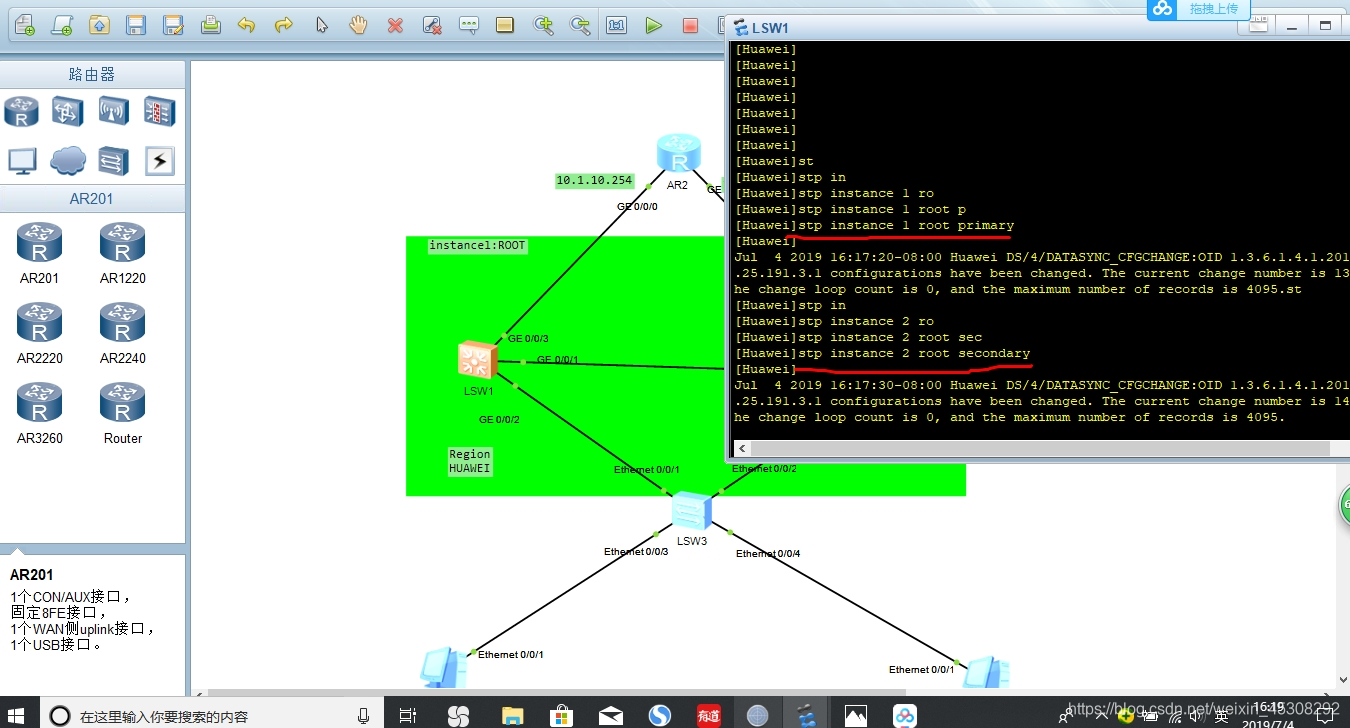

stp instance 1 root primary 配置此交换机为实例1 的主根
stp instance 2 root secondary 配置此交互就为实例2 的备根


（2）进入S2
stp mode mstp 将交换机配置成mstpmoshi
stp region-configuration 进入mstp配置模式
region-name HUAWEI 配置域名为HUAWEI (注意这里域名要和上一个一致）
instance 1 vlan 10 将vlan10 加入实例1 中
instance 2 vlan 20 将vlan 20 加入实例 2 中
active region-configuration 激活配置
stp instance 1 root secondary （ 这回是实例1 的 备根）
stp instance 2 root primary （配置成实例2 的主根）
和上面xiangfan
（3）进入S3
stp mode mstp 将交换机配置成mstpmoshi
stp region-configuration 进入mstp配置模式
region-name HUAWEI 配置域名为HUAWEI
instance 1 vlan 10 将vlan10 加入实例1 中
instance 2 vlan 20 将vlan 20 加入实例 2 中
active region-configuration 激活配置
不用分主根和备根
6.验证

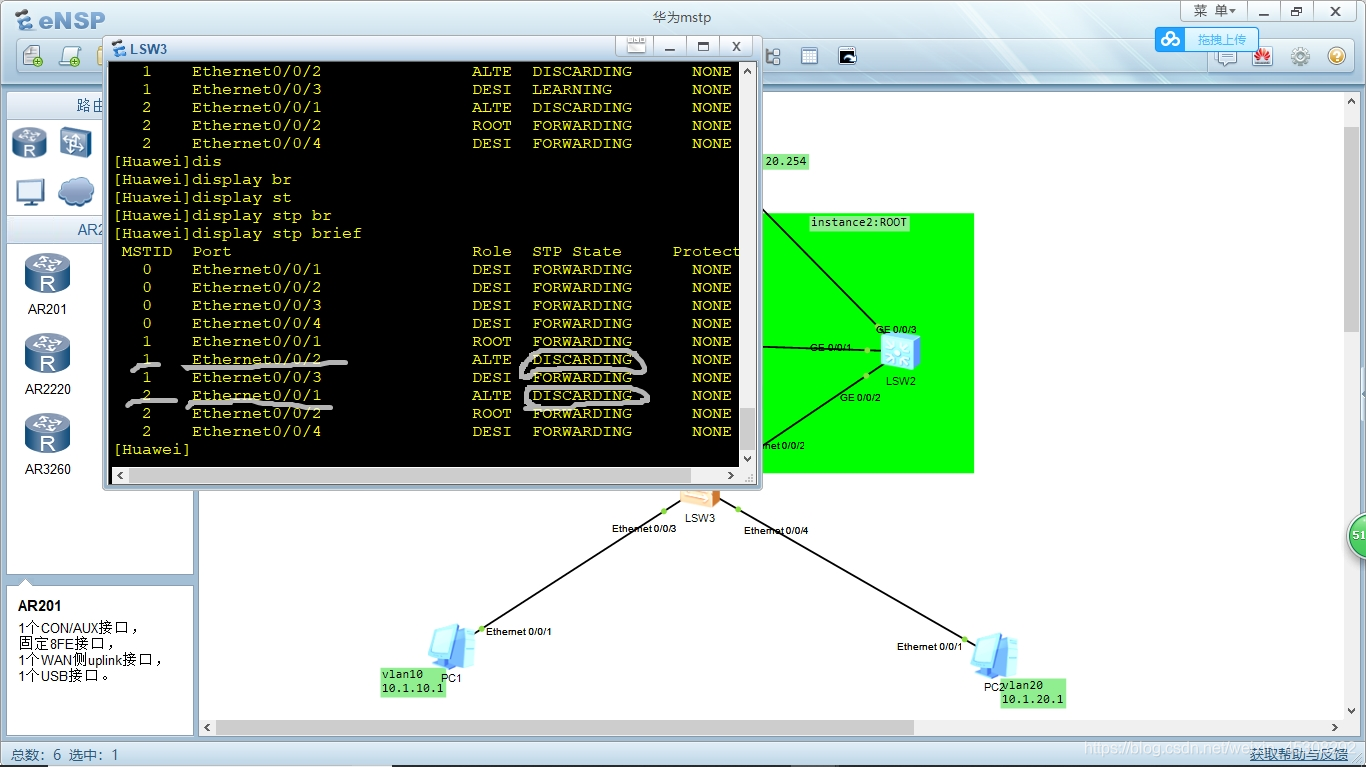

进入2层交换使用 display stp brief 查看
应该是是我图中这样

使用vlan10是客户端应该可以ping通 vlan20客户端
7.排障
做的时候一直不行
发现如下错误

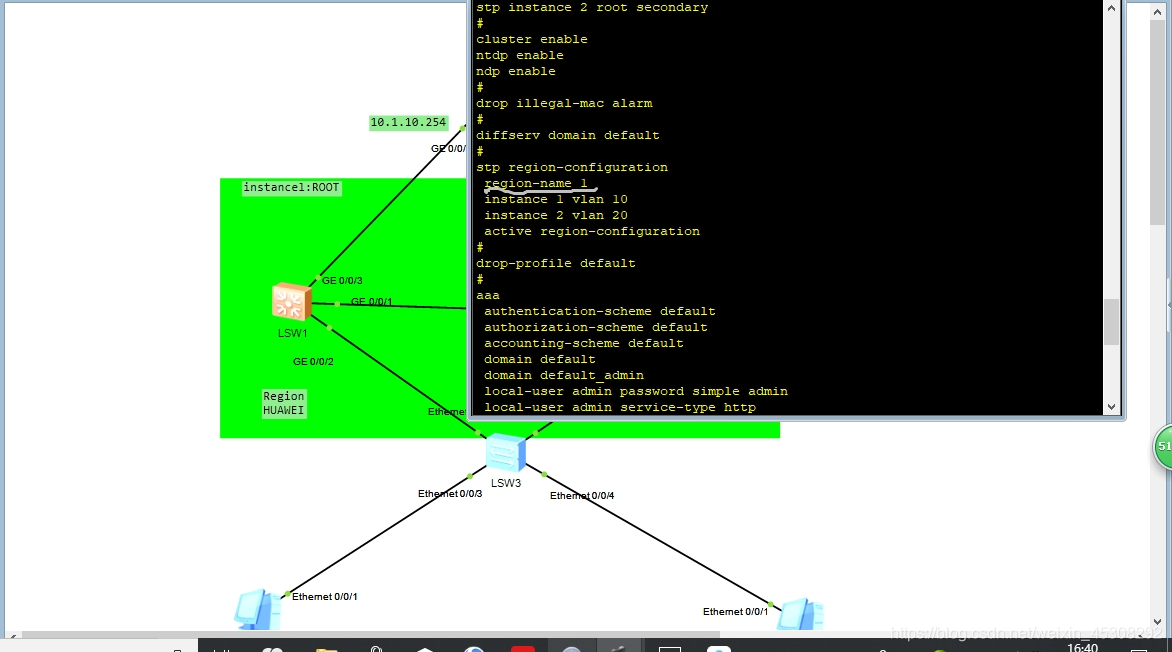

使用 display current-configuration 可以查看
S1名字配错

改回来

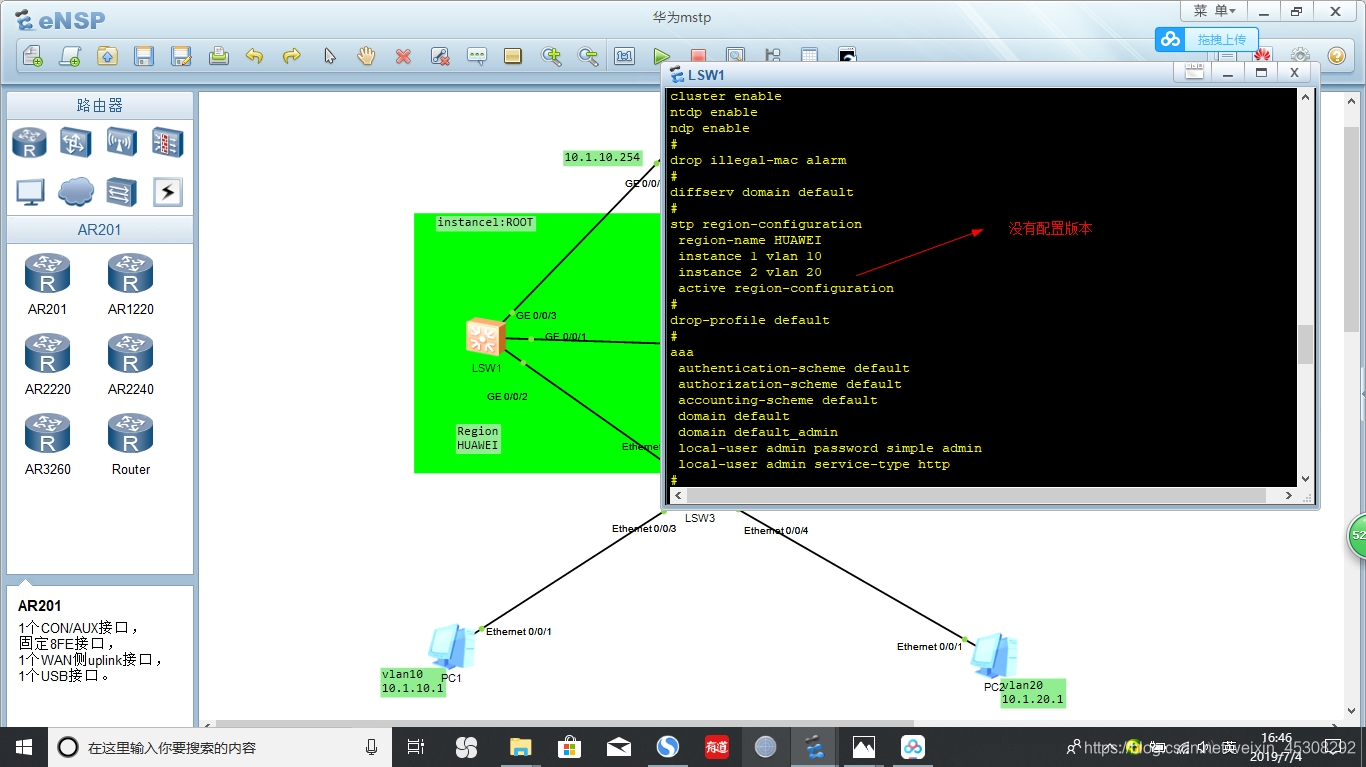

还有 S1 没有配置版本

7.原理讲解

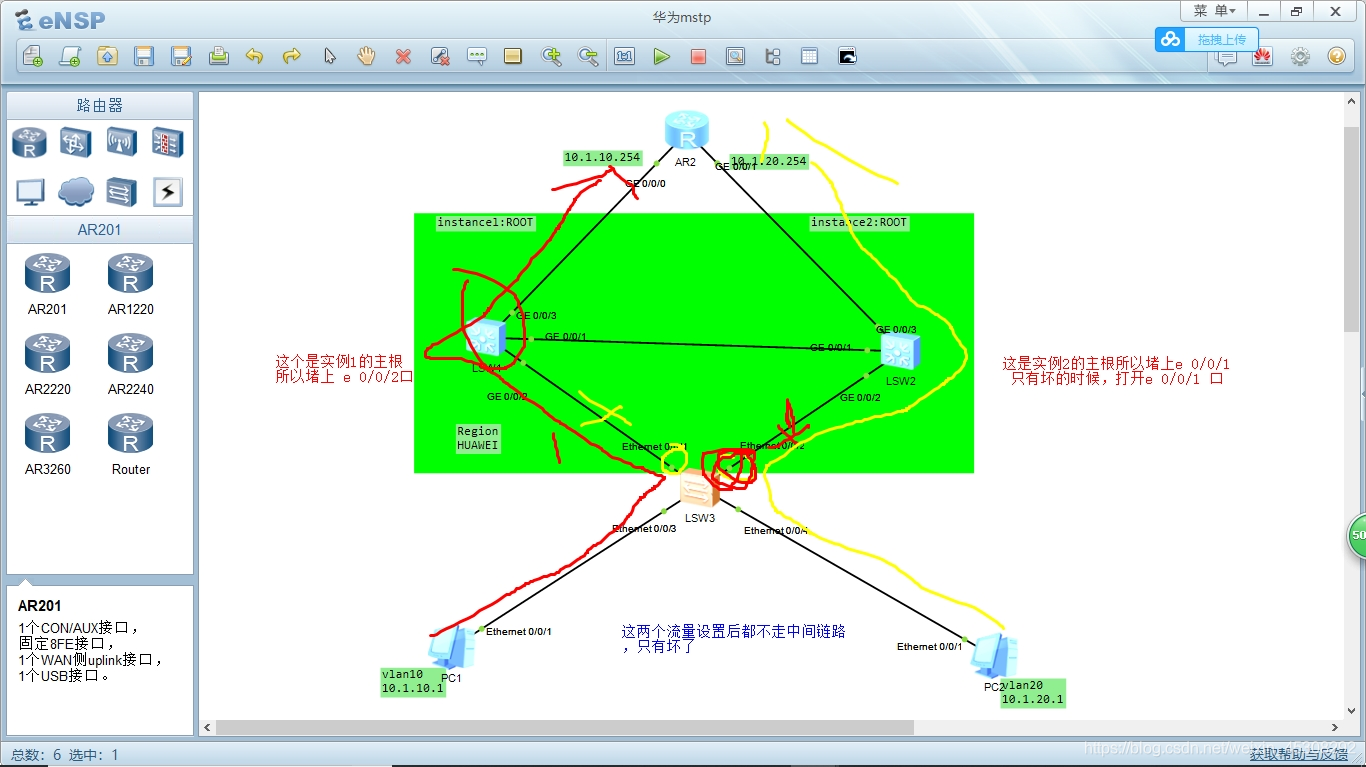

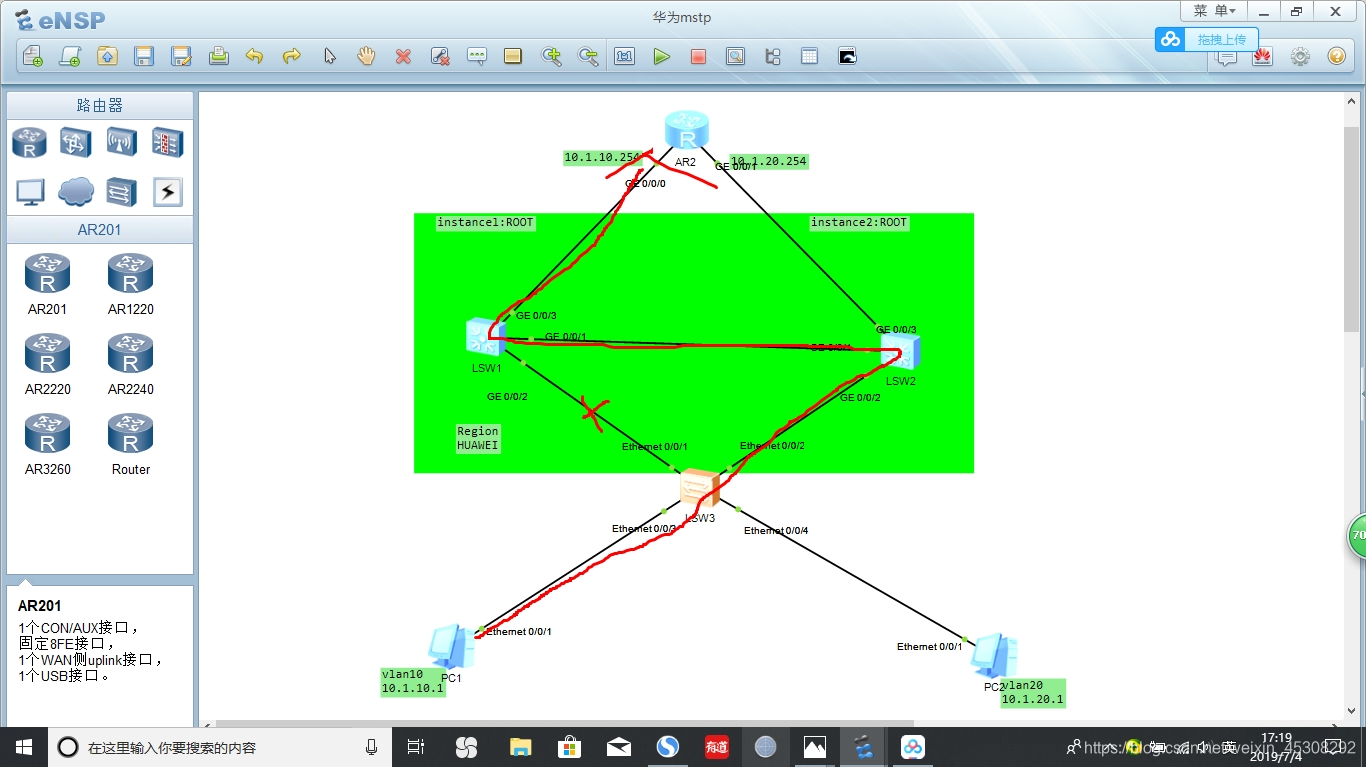

这里为什么 是这些端口，堵住这些

解释在图


实验完成
