4线制spi详细解读

比较好的博文

  1. https://blog.youkuaiyun.com/as480133937/article/details/105764119
  2. https://blog.youkuaiyun.com/weixin_46022434/article/details/105624672

什么是4线制spi

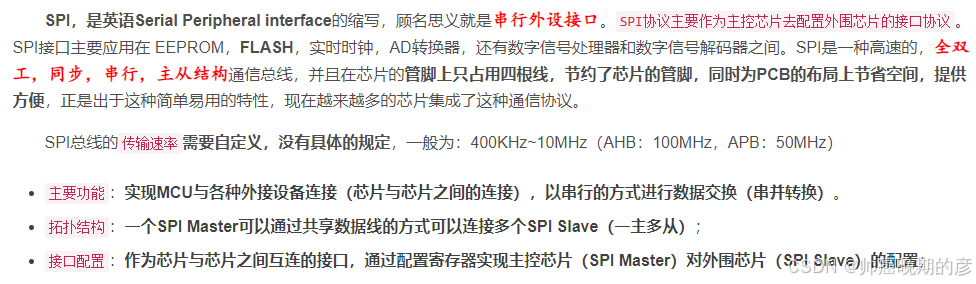

4线制spi是一种主从模式、全双工、同步的高速串行总线，它没有定义速度限制，一般的实现通常能达到甚至超过10Mbps
在这里插入图片描述
在这里插入图片描述

4线制spi的工作模式

SPI通信有4种不同的操作模式，不同的从设备可能在出厂是就是配置为某种模式，这是不能改变的；但我们的通信双方必须是工作在同一模式下，所以我们可以对我们的主设备的SPI模式进行配置，通过CPOL（时钟极性）和CPHA（时钟相位）来
控制我们主设备的通信模式，具体如下：

时钟极性(CPOL)定义了时钟空闲状态电平

CPOL=0，表示当SCLK=0时处于空闲态，所以有效状态就是SCLK处于高电平时
CPOL=1，表示当SCLK=1时处于空闲态，所以有效状态就是SCLK处于低电平时

时钟相位(CPHA)定义数据的采集时间

CPHA=0，在时钟的第一个跳变沿（上升沿或下降沿）进行数据采样。，在第2个边沿发
