Latex画三线图

1 依赖

\usepackage{booktabs} % 加载 booktabs 宏包，用于绘制三线表
\usepackage{tabularx} % 加载 tabularx 宏包，用于定制表格

2 示例

|>{\centering\arraybackslash}X是一个整体，表示这一列居中对齐，这里面的|表示列的左右边框。只有|可以删掉，\arraybackslash是固定的。
|>{\centering\arraybackslash}X 居中对齐
| >{\raggedleft\arraybackslash}X 居右对齐
上面的这个必须每列都有一个，下方例子三列，所以有三个|>{\raggedright\arraybackslash}X

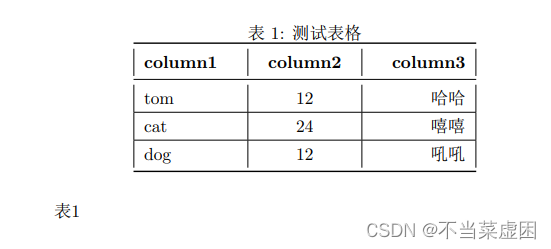

Example01

\begin{table}[htbp]
    \centering
    \caption{测试表格}  % 标题
    \label{tab:test} % 标记表格
    {
        \begin{tabularx}{0.45\textwidth}{
        |>{\raggedright\arraybackslash}X  % 居左对齐
        |>{\centering\arraybackslash}X   % 居中对齐
        | >{\raggedleft\arraybackslash}X   %居右对齐
        |}
            \toprule
            \textbf{column1} & \textbf{column2} & \textbf{column3} \\
            \midrule
            tom & 12 & 哈哈 \\
            \hline
            cat & 24 & 嘻嘻\\
            \hline
            dog & 12 & 吼吼 \\
           \bottomrule
        \end{tabularx}
    }
\end{table}

表\ref{tab:test}

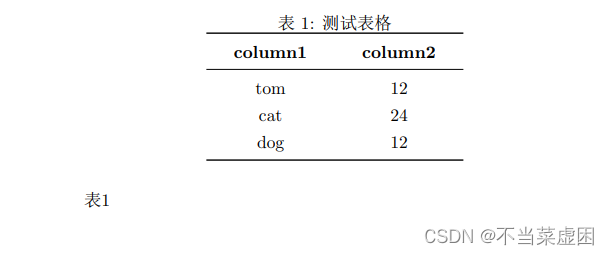

Example02

\usepackage{booktabs} % 加载 booktabs 宏包，用于绘制三线表
\usepackage{tabularx} % 加载 tabularx 宏包，用于指定表格宽度

\begin{table}[htbp]
    \centering
    \caption{测试表格}
    \label{tab:test} % 标记表格
    {
        \begin{tabularx}{0.45\textwidth}{
        >{\centering\arraybackslash}X
        >{\centering\arraybackslash}X
        }
            \toprule
            \textbf{column1} & \textbf{column2}  \\
            \midrule
            tom & 12 \\
            cat & 24 \\
            dog & 12 \\
           \bottomrule
        \end{tabularx}
    }
\end{table}

表\ref{tab:test}
