关于使用MDK5完成一个STM32的简单程序的编译

创建一个新的工程文件
编写程序
程序仿真
- 仿真前的设置
- 开始仿真
keil源代码
总结

创建一个新的工程文件

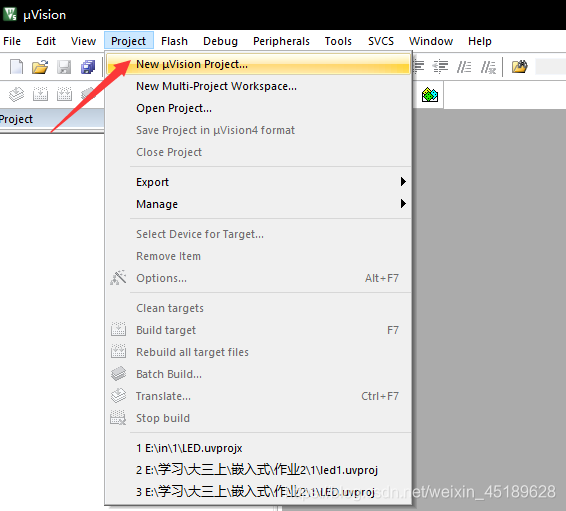

1.打开软件，选择Project中的New μVision Project来创建工程文件

在这里插入图片描述

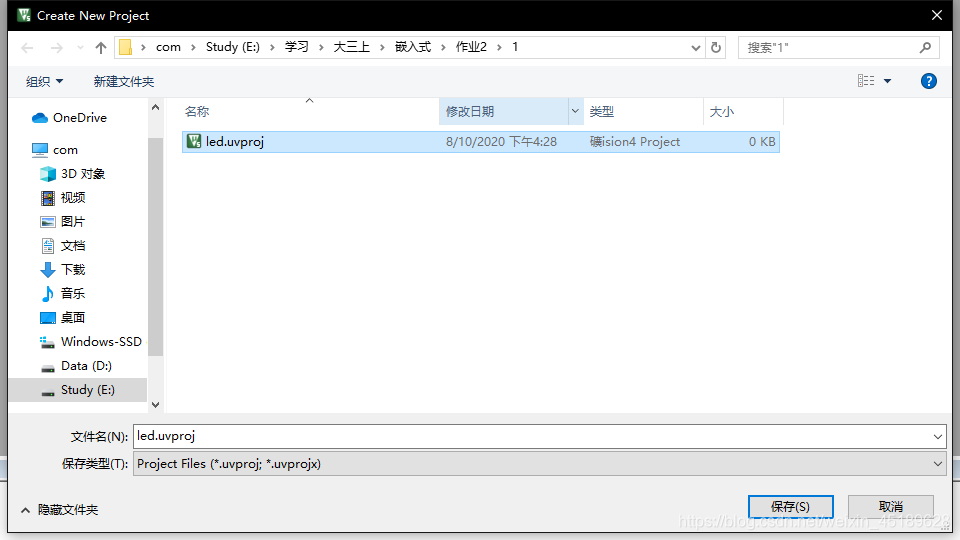

2.选择保存地址，输入工程名

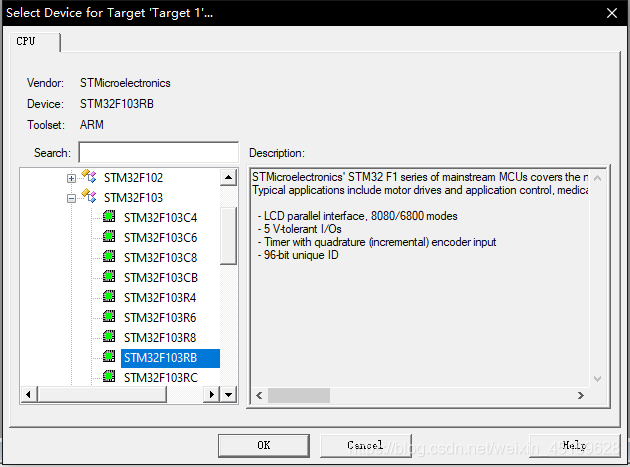

3.选择一个STM32芯片，点击“OK”进行下一步

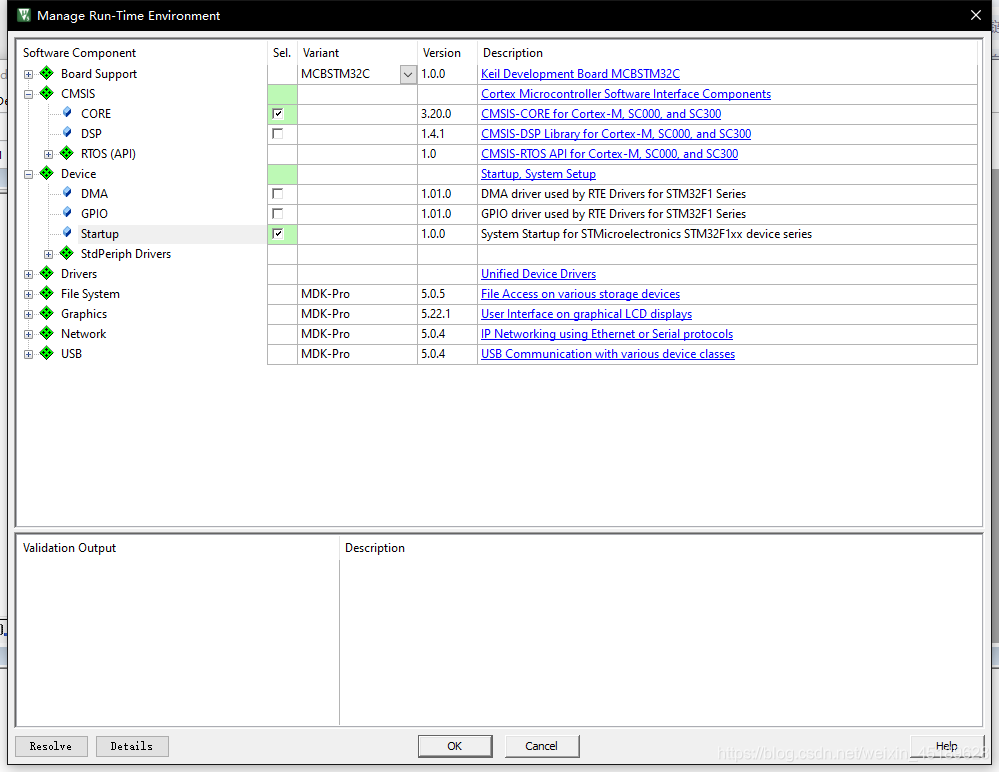

4.勾选开始文件及其他选项。

编写程序

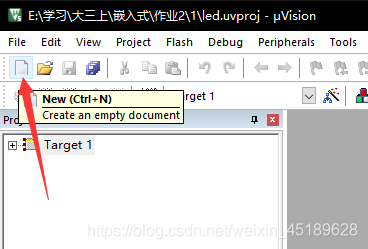

1.点击“New”，创建空白文件
在这里插入图片描述

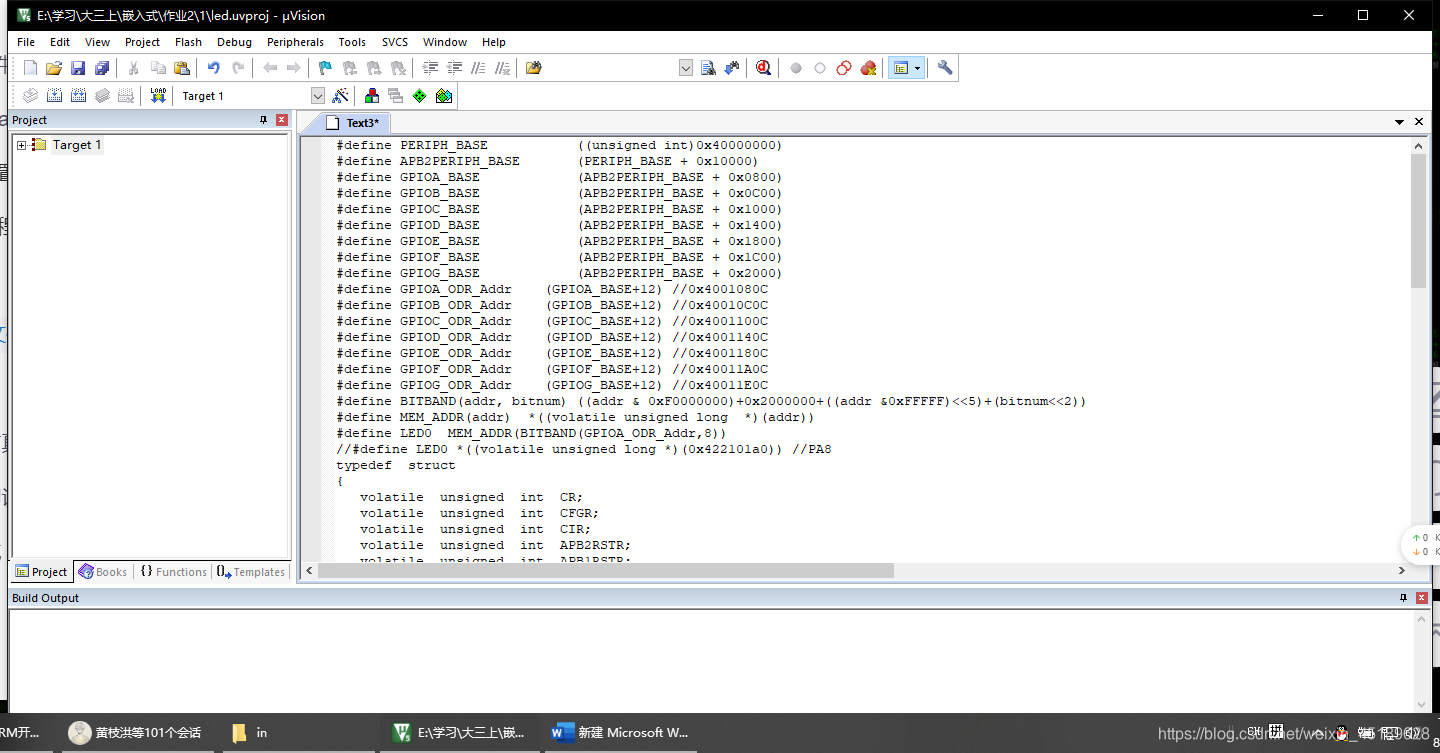

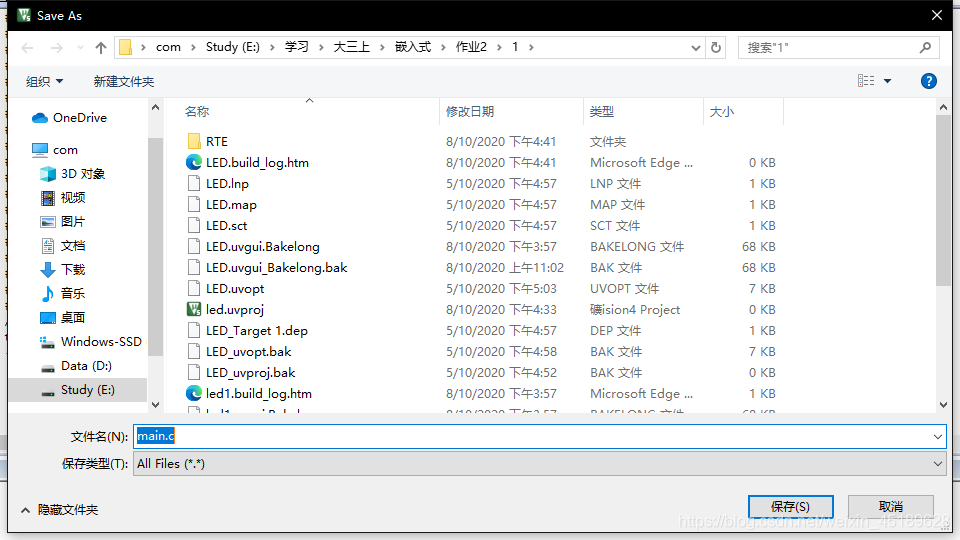

2.在空白文件中编写程序，并保存为.c文件

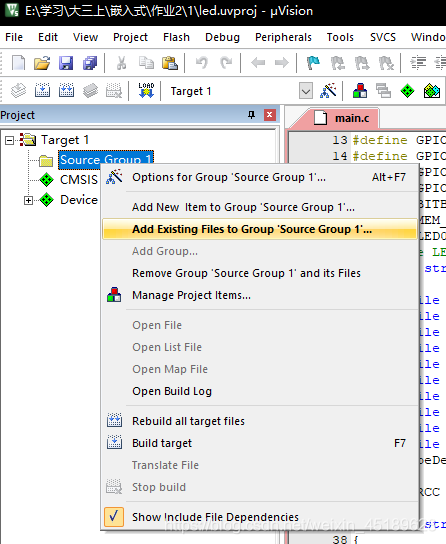

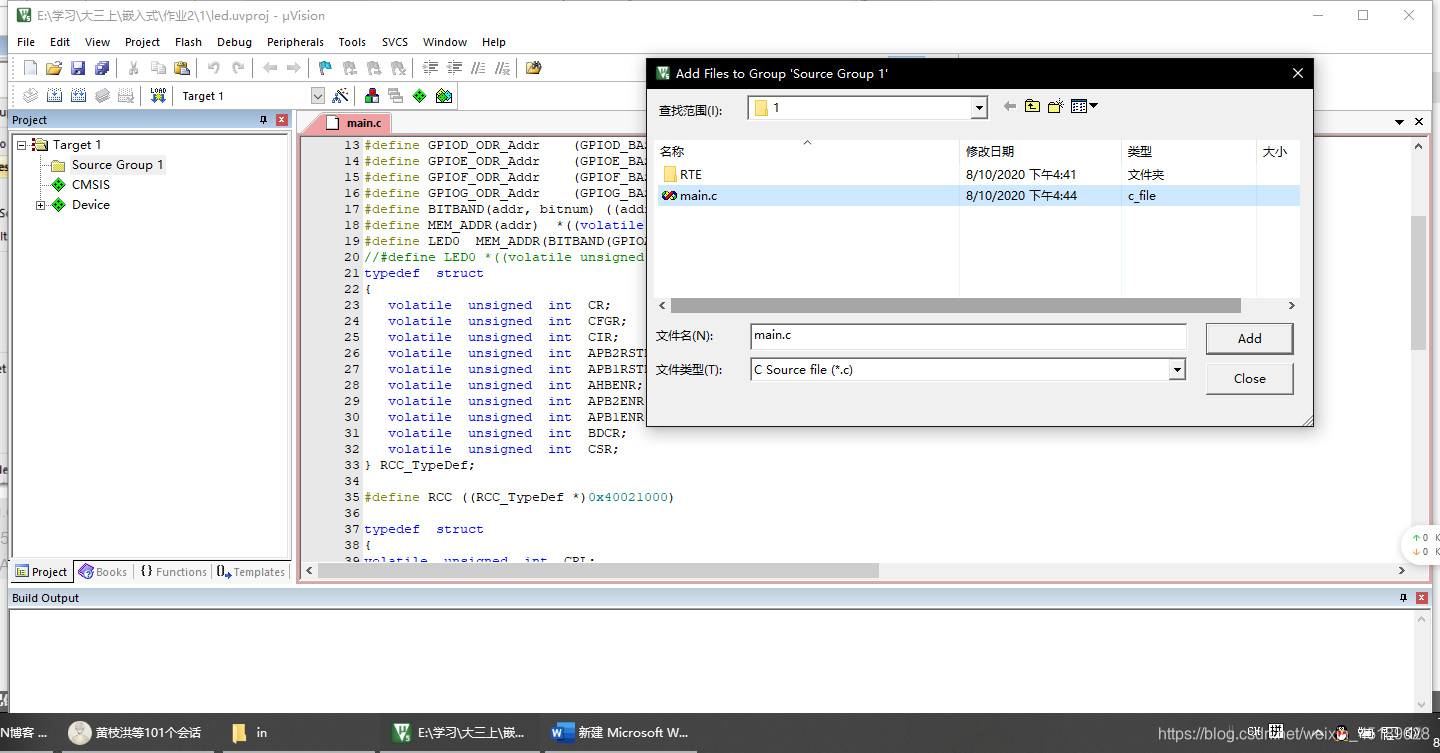

3.将.c文件添加到组里面

程序仿真

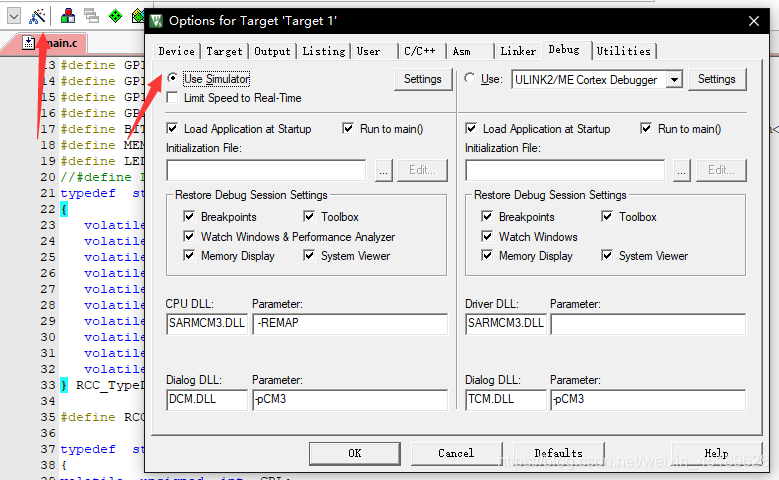

仿真前的设置

在这里插入图片描述

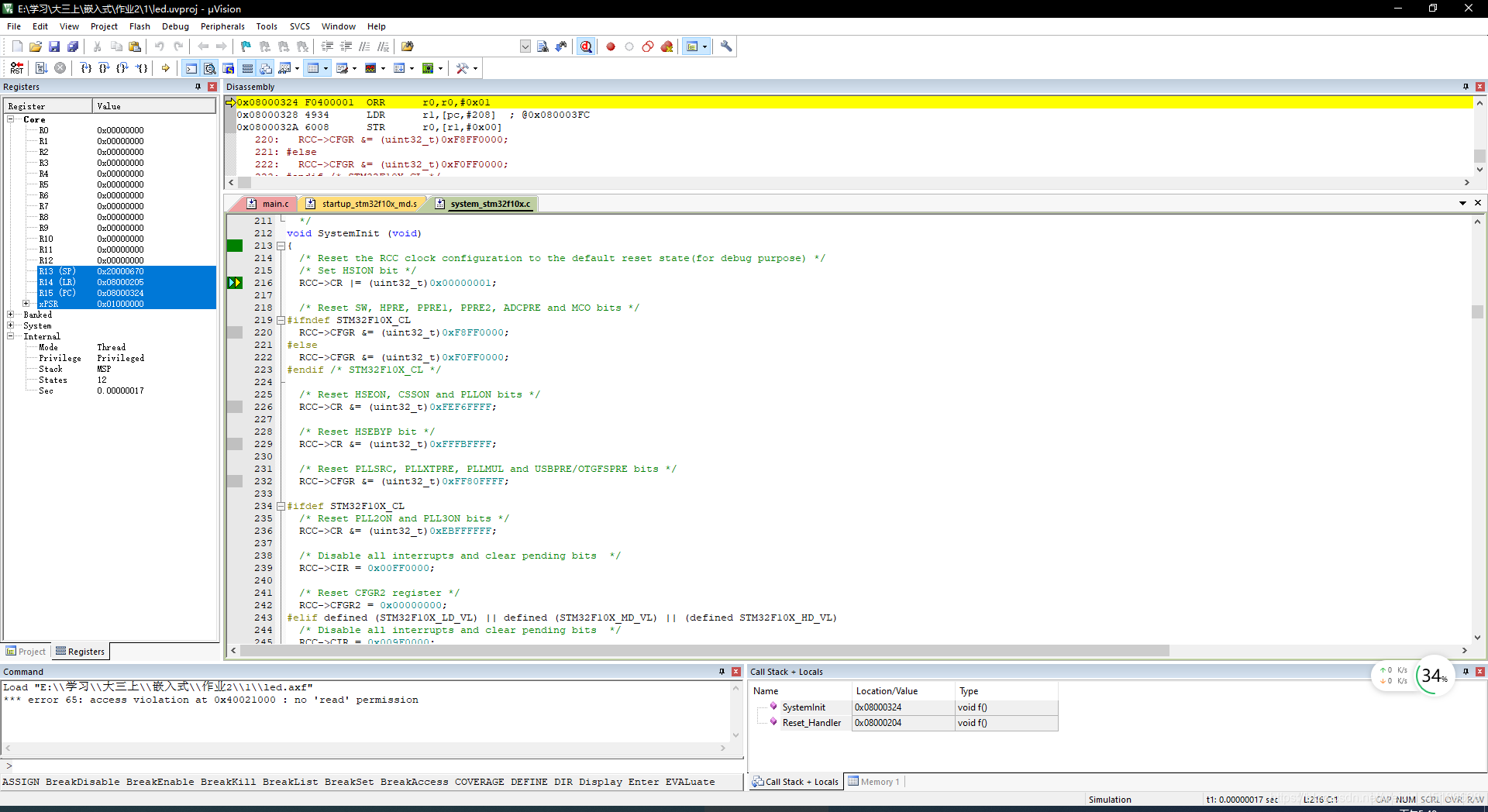

开始仿真

在这里插入图片描述

keil源代码

#define PERIPH_BASE           ((unsigned int)0x40000000)
#define APB2PERIPH_BASE       (PERIPH_BASE + 0x10000)
#define GPIOA_BASE            (APB2PERIPH_BASE + 0x0800)
#define GPIOB_BASE            (APB2PERIPH_BASE + 0x0C00)
#define GPIOC_BASE            (APB2PERIPH_BASE + 0x1000)
#define GPIOD_BASE            (APB2PERIPH_BASE + 0x1400)
#define GPIOE_BASE            (APB2PERIPH_BASE + 0x1800)
#define GPIOF_BASE            (APB2PERIPH_BASE + 0x1C00)
#define GPIOG_BASE            (APB2PERIPH_BASE + 0x2000)
#define GPIOA_ODR_Addr    (GPIOA_BASE+12) //0x4001080C
#define GPIOB_ODR_Addr    (GPIOB_BASE+12) //0x40010C0C
#define GPIOC_ODR_Addr    (GPIOC_BASE+12) //0x4001100C
#define GPIOD_ODR_Addr    (GPIOD_BASE+12) //0x4001140C
#define GPIOE_ODR_Addr    (GPIOE_BASE+12) //0x4001180C
#define GPIOF_ODR_Addr    (GPIOF_BASE+12) //0x40011A0C
#define GPIOG_ODR_Addr    (GPIOG_BASE+12) //0x40011E0C
#define BITBAND(addr, bitnum) ((addr & 0xF0000000)+0x2000000+((addr &0xFFFFF)<<5)+(bitnum<<2))
#define MEM_ADDR(addr)  *((volatile unsigned long  *)(addr))
#define LED0  MEM_ADDR(BITBAND(GPIOA_ODR_Addr,8))
//#define LED0 *((volatile unsigned long *)(0x422101a0)) //PA8
typedef  struct
{
   volatile  unsigned  int  CR;
   volatile  unsigned  int  CFGR;
   volatile  unsigned  int  CIR;
   volatile  unsigned  int  APB2RSTR;
   volatile  unsigned  int  APB1RSTR;
   volatile  unsigned  int  AHBENR;
   volatile  unsigned  int  APB2ENR;
   volatile  unsigned  int  APB1ENR;
   volatile  unsigned  int  BDCR;
   volatile  unsigned  int  CSR;
} RCC_TypeDef;

#define RCC ((RCC_TypeDef *)0x40021000)

typedef  struct
{
volatile  unsigned  int  CRL;
volatile  unsigned  int  CRH;
volatile  unsigned  int  IDR;
volatile  unsigned  int  ODR;
volatile  unsigned  int  BSRR;
volatile  unsigned  int  BRR;
volatile  unsigned  int  LCKR;
} GPIO_TypeDef;

#define GPIOA ((GPIO_TypeDef *)GPIOA_BASE)

void  LEDInit( void )
{
     RCC->APB2ENR|=1<<2;
     GPIOA->CRH&=0XFFFFFFF0;
     GPIOA->CRH|=0X00000003;
}


void  Delay_ms( volatile  unsigned  int  t)
{
     unsigned  int  i,n;
     for (n=0;n<t;n++)
         for (i=0;i<800;i++);
}

int  main( void )
{
     LEDInit();
     while (1)
     {
         LED0=0;
         Delay_ms(500);
         LED0=1;
         Delay_ms(500);
     }
}

总结

由于没有硬件的支持，只能做软件的编译和仿真，无法到硬件上实现。
