FPGA学习之 状态机实现数码管的数字时钟

FPGA学习之 状态机实现数字时钟

开发板型号：EP4CE6F17C8

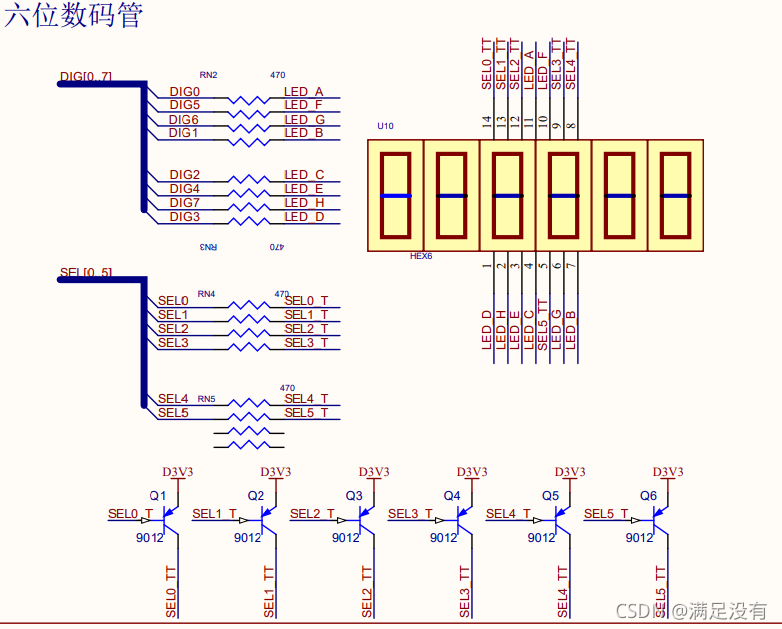

六位数码管原理图：

由图可知，数码管段选和片选均为低电平有效。
由于人眼的视觉残留，我们控制一定频率对每一位数码管进行刷新，就能实现显示6位数字时钟。

项目功能描述：
1.实现数字时钟自动计时，设置6个计数器，分别计数时分秒的十位和个位
2.时间设置功能
3.闹钟设置
4.按键实现模式切换（主要是 初始计时、时间设置、闹钟设置）
5.蜂鸣器发声（设置的闹钟时间到来时，蜂鸣器按一定频率播放”两只老虎“）

代码：
顶层模块：

module top(
    input 			clk		,
    input 			rst_n	,
    input   [2:0]   key_in  ,
    output  [5:0]   sel     ,
    output  [7:0]   dig     ,
    output          beep
);

wire [23:0] time_data;//显示数据
wire [2:0]  key_out;//按键消抖输出
wire alarm_clk_flag;//闹钟响标志
wire [5:0] shan_shuo;

//数字时钟显示驱动
seg_driver u_seg_driver(
    .clk     (clk       ),
    .rst_n   (rst_n     ),
    .din     (time_data ),
    .sel     (sel       ),
    .dig     (dig       ),
    .shan_shuo(shan_shuo)
);
//按键消抖
fsm_key_debounce # (.KEY_W(3)) u_fsm_key_debounce(
    .clk		(clk        ),
    .rst_n	    (rst_n      ),
    .key_in	    (key_in     ),
    .key_out    (key_out    )
);
//控制模块
control u_control(
    .clk                    (clk                ),
    .rst_n                  (rst_n              ),
    .key                    (key_out            ),
    .time_data              (time_data          ),
    .alarm_clk_flag         (alarm_clk_flag     ),
    .shan_shuo              (shan_shuo)
);


//蜂鸣器
beep u_beep(
    .clk                (clk                ),
    .rst_n              (rst_n              ),
    .alarm_clk_flag     (alarm_clk_flag     ),
    .beep               (beep               )
);

endmodule

按键消抖模块

module fsm_key_debounce # (parameter KEY_W = 3,TIME_20MS = 1_000_000)(
    input 			            clk		,
    input 			            rst_n	,
    input 		[KEY_W - 1:0]	key_in	,

    output 		[KEY_W - 1:0]	key_out
);
//参数定义
localparam IDLE  = 4'b0001;//初始状态
localparam DOWN  = 4'b0010;//按键按下抖动
localparam HOLD  = 4'b0100;//按键按下后稳定
localparam UP    = 4'b1000;//按键上升抖动
//信号定义
reg [3:0] state_c;//现态
reg [3:0] state_n;//次态

//状态转移条件定义
wire idle2down;
wire down2idle;
wire down2hold;
wire hold2up  ;
wire up2idle  ;

reg [KEY_W - 1:0] key_r0;//同步
reg [KEY_W - 1:0] key_r1;//打拍
wire [KEY_W - 1:0] nedge;//下降沿
wire [KEY_W - 1:0] pedge;//上升沿

//20ms计数器
reg [19:0] cnt_20ms;
wire add_cnt_20ms;
wire end_cnt_20ms;

reg [KEY_W - 1:0] key_out_r;//输出寄存

always@(posedge clk or negedge rst_n)begin
    if(!rst_n)begin
        state_c <= IDLE;
    end
    else begin
        state_c <= state_n;
    end
end

always@(*)begin
    case(state_c)
        IDLE:begin
            if(idle2down)begin
                state_n = DOWN;
            end
            else begin
                state_n = state_c;
            end
        end
        DOWN:begin
            if(down2idle)begin
                state_n = IDLE;
            end
            else if(down2hold)begin
                state_n = HOLD;
            end
            else begin
                state_n = state_c;
            end
        end
        HOLD:begin
            if(hold2up)begin
                state_n = UP;
            end
            else begin
                state_n = state_c;
            end
        end
        UP:begin
            if(up2idle)begin
                state_n = IDLE;
            end
            else begin
                state_n = state_c;
            end
        end
        default:state_n = state_c;
    endcase
end

assign idle2down = (state_c == IDLE) && nedge;//检测到下降沿
assign down2idle = (state_c == DOWN) && (pedge&& end_cnt_20ms);//计时未到20ms时且出现上升沿表示按键意外抖动，回到初始态
assign down2hold = (state_c == DOWN) && (~pedge && end_cnt_20ms);//计时到20ms时没有出现上升沿标志按键按下后保持稳定
assign hold2up   = (state_c == HOLD) && (pedge);//检测到上升沿跳转到上升态
assign up2idle   = (state_c == UP)   && end_cnt_20ms;//计数器计数到20ms跳转到初始态
//20ms计数器
always@(posedge clk or negedge rst_n)begin
    if(!rst_n)begin
        cnt_20ms <= 0;
    end
    else if(add_cnt_20ms)begin
        if(end_cnt_20ms)begin
            cnt_20ms <= 0;
        end
        else begin
            cnt_20ms <= cnt_20ms + 1'b1;
        end
    end
end
assign add_cnt_20ms = state_c == DOWN || state_c == UP;//当按键按下或上弹时开始计数
assign end_cnt_20ms = add_cnt_20ms && ((cnt_20ms == TIME_20MS - 1) || pedge);//当计数到最大值或检测到上升沿计数器清零



//同步打拍
always@(posedge clk or negedge rst_n)begin
    if(!rst_n)begin
        key_r0 <= {KEY_W{1'b1}};
        key_r1 <= {KEY_W{1'b1}};
    end
    else begin
        key_r0 <= key_in;
        key_r1 <= key_r0;
    end
end

assign nedge = ~key_r0 &  key_r1;//检测下降沿
assign pedge =  key_r0 & ~key_r1;//检测上升沿

//按键赋值
always@(posedge clk or negedge rst_n)begin
    if(!rst_n)begin
        key_out_r <= {KEY_W{1'b0}};
    end
    else if(state_c == HOLD && hold2up)begin
        key_out_r <= ~key_r1;
    end
    else begin
        key_out_r <= {KEY_W{1'b0}};
    end
end
assign key_out = key_out_r;

endmodule

蜂鸣器模块

module beep(
    input       clk                ,
    input       rst_n              ,
    input       alarm_clk_flag     ,
    output      beep
);

parameter M1 = 17'd95600;
parameter M2 = 17'd85150;
parameter M3 = 17'd75850;
parameter M4 = 17'd71600;
parameter M5 = 17'd63750;
parameter M6 = 17'd56800;
parameter M7 = 17'd50600;

reg beep_r;
reg alarm_clk_flag_r;

reg [16:0] cnt0;//音符周期计数器
wire add_cnt0;
wire end_cnt0;

reg [8:0] cnt1;//音符重复次数计数器
wire add_cnt1;
wire end_cnt1;

reg [4:0] cnt2;//音符总次数
wire add_cnt2;
wire end_cnt2;

reg [1:0] cnt3;//音乐时间计数器 7次完结
wire add_cnt3;
wire end_cnt3;

reg 	[16:0] preset_note;//预设音符周期数
wire 	[16:0] preset_duty;//占空比

always@(posedge clk or negedge rst_n)begin
    if(!rst_n)begin
        alarm_clk_flag_r <= 1'b0;
    end
    else if(alarm_clk_flag)begin
        alarm_clk_flag_r <= 1'b1;
    end
    else if(cnt3 == 1)begin
        alarm_clk_flag_r <= 1'b0;
    end
end

//音符周期计数
always@(posedge clk or negedge rst_n)begin
    if(!rst_n)begin
        cnt0 <= 17'b0;
    end
    else if(add_cnt0)begin
