VRRP多VLAN网关负载均衡-ENSP

1 、问题

1）Vlan 6 的主网关在 SW1，优先级为 150
2）Vlan 6 的备份网关在 SW2 ，优先级为 130
3）Vlan 8 的主网关在 SW2 ，优先级为 150
4）Vlan 8 的备份网关在 SW1 ，优先级为 130
5）Vlan 6 的虚拟IP地址为：192.168.6.254
6）Vlan 8 的虚拟IP 地址为：192.168.8.254

2、 方案

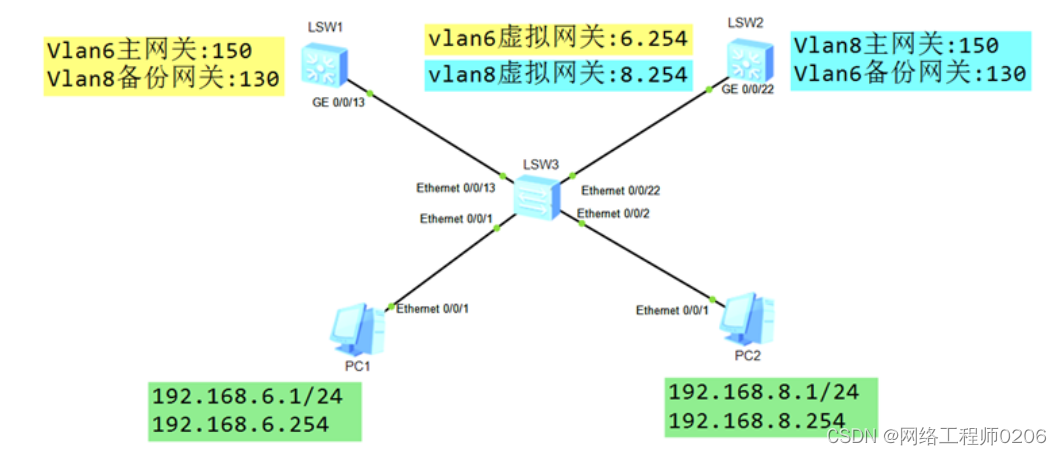

搭建实验环境，如图所示。

3、 步骤

实现此案例需要按照如下步骤进行。

1）配置终端设备 PC1

1. PC-1 IP 地址：
2. 192.168.6.1
3. 255.255.255.0
4. 192.168.6.254 // 后期通过 VRRP 形成的 虚拟网关IP
5. PC-2 IP 地址：
6. 192.168.8.1
7. 255.255.255.0
8. 192.168.8.254 // 后期通过 VRRP 形成的 虚拟网关IP

2）配置 SW3

1. [SW3] vlan batch 6 8 // 批量创建 vlan 6 和 vlan 8
2. [SW3]interface Ethernet0/0/1 // SW3 与 PC1 的互联接口
3. [SW3-Ethernet0/0/1]port link-type access // 配置链路类型为 access
4. [SW3-Ethernet0/0/1]port default vlan 6 // 将 接口加入到 vlan 6
5. [SW3-Ethernet0/0/1]quit
6. [SW3]interface Ethernet0/0/2 // SW3 与 PC2 的互联接口
7. [SW3-Ethernet0/0/2]port link-type access // 配置链路类型为 access
8. [SW3-Ethernet0/0/2]port default vlan 8 // 将 接口加入到 vlan 8
9. [SW3-Ethernet0/0/2]quit
10. [SW3]interface Ethernet0/0/13 // SW3 与 SW1 的互联接口
11. [SW3-Ethernet0/0/13]port link-type trunk // 配置链路类型为 Trunk
12. [SW3-Ethernet0/0/13]port trunk allow-pass vlan all // 设置 Trunk 允许所有 vlan
13. [SW3-Ethernet0/0/13]quit
14. [SW3]interface Ethernet0/0/22 // SW3 与 SW2 的互联接口
15. [SW3-Ethernet0/0/22]port link-type trunk // 配置链路类型为 Trunk
16. [SW3-Ethernet0/0/22]port trunk allow-pass vlan all // 设置 Trunk 允许所有 vlan
17. [SW3-Ethernet0/0/22]quit

3）配置SW1

1. [SW1] vlan batch 6 8 // 批量创建 vlan 6 和 vlan 8
2. [SW1]interface GigabitEthernet0/0/13 // SW1 与 SW3 的互联接口
3. [SW1-GigabitEthernet0/0/13]port link-type trunk // 配置链路类型为 Trunk
4. [SW1-GigabitEthernet0/0/13]port trunk allow-pass vlan all // 设置允许所有 vlan
5. [SW1-GigabitEthernet0/0/13]quit

4）配置SW2

1. [SW2] vlan batch 6 8 // 批量创建 vlan 6 和 vlan 8
2. [SW2]interface GigabitEthernet0/0/22 // SW2 与 SW3 的互联接口
3. [SW2-GigabitEthernet0/0/22]port link-type trunk // 配置链路类型为 Trunk
4. [SW2-GigabitEthernet0/0/22]port trunk allow-pass vlan all // 设置允许所有 vlan
5. [SW2-GigabitEthernet0/0/22]quit

5）配置SW1上 vlan 6 的 VRRP（主网关）

1. [SW1]interface Vlanif 6 // 进入 vlan 6 的网关接口
2. [SW1-Vlanif6]ip add 192.168.6.251 24 // 配置 vlan 6 的真实网关IP地址
3. [SW1-Vlanif6]vrrp vrid 6 virtual-ip 192.168.6.254 // 配置 vlan 6 的虚拟网关IP地址
4. [SW1-Vlanif6]vrrp vrid 6 priority 150 // 配置 vlan 6 的 vrrp 优先级
5. [SW1-Vlanif6]quit

6）配置SW2上 vlan 6 的 VRRP（备份网关）

1. [SW2]interface Vlanif 6 // 进入 vlan 6 的网关接口
2. [SW2-Vlanif6]ip add 192.168.6.252 24 // 配置 vlan 6 的真实网关IP地址
3. [SW2-Vlanif6]vrrp vrid 6 virtual-ip 192.168.6.254 // 配置 vlan 6 的虚拟网关IP地址
4. [SW2-Vlanif6]vrrp vrid 6 priority 130 // 配置 vlan 6 的 vrrp 优先级
5. [SW2-Vlanif6]quit

7）配置SW2上 vlan 8 的 VRRP（主网关）

1. [SW2]interface Vlanif 8 // 进入 vlan 8 的网关接口
2. [SW2-Vlanif8]ip add 192.168.8.252 24 // 配置 vlan 8 的真实网关IP地址
3. [SW2-Vlanif8]vrrp vrid 8 virtual-ip 192.168.8.254 // 配置 vlan 8 的虚拟网关IP地址
4. [SW2-Vlanif8]vrrp vrid 8 priority 150 // 配置 vlan 8 的 vrrp 优先级
5. [SW2-Vlanif8]quit

8）配置SW1上 vlan 8 的 VRRP（备份网关）

1. [SW1]interface Vlanif 8 // 进入 vlan 8 的网关接口
2. [SW1-Vlanif8]ip add 192.168.8.251 24 // 配置 vlan 8 的真实网关IP地址
3. [SW1-Vlanif8]vrrp vrid 8 virtual-ip 192.168.8.254 // 配置 vlan 8 的虚拟网关IP地址
4. [SW1-Vlanif8]vrrp vrid 8 priority 130 // 配置 vlan 8 的 vrrp 优先级
5. [SW1-Vlanif8]quit

9）查看 VRRP 信息

1. [SW1]display vrrp brief // vlan 6的主网关，vlan 8 的备份网关
2. VRID State Interface Type Virtual IP
3. ----------------------------------------------------------------
4. 6 Master Vlanif6 Normal 192.168.6.254
5. 8 Backup Vlanif8 Normal 192.168.8.254
6. ----------------------------------------------------------------
7. Total:2 Master:1 Backup:1 Non-active:0
8. [SW2]display vrrp brief // vlan 8的主网关，vlan 6 的备份网关
9. VRID State Interface Type Virtual IP
10. ----------------------------------------------------------------
11. 6 Backup Vlanif6 Normal 192.168.6.254
12. 8 Master Vlanif8 Normal 192.168.8.254
13. ----------------------------------------------------------------
14. Total:2 Master:1 Backup:1 Non-active:0
