RIP动态路由配置

3. RIP动态路由配置
    问题
   在相对较小而且结构不变的网络中，静态路由是很好的解决方案，它配置简单而且不过多消耗设备资源（动态路由协议在运行时要消耗路由器内部资源，在与其他路由器更新信息时又会消耗网络资源）。
   然而在大型网络中，网络非常多，而且很有可能因为某些因素的影响，网络拓扑会有轻微变化。这时如果仍然采用静态路由就非常不方便了。
   1)通过RIP实现路由间通信
    方案
   动态路由协议配置灵活，路由器会发送自身的路由信息给其他路由器，同时也会接收其他路由器发来的路由信息建立自己的路由表。这样在路由器上就不必像静态路由那样为每个目标地址都配置路由，因为路由器可以通过协议学习这些路由。网络拓扑改变，路由信息也会自动更新，无需管理员干预。

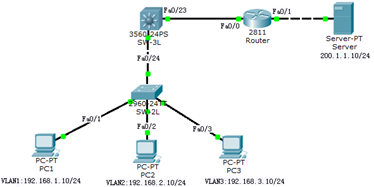

   网络拓扑如图－3所示：

   图－3
    步骤
   实现此案例需要按照如下步骤进行。
   步骤一：VLAN以及端口配置与上面3三层交换配置路由完全一致，不再赘述配置
   步骤二：将上面【1.3在三层交换机上配置路由】中的静态、默认路由删除
   tarenasw-3L(config)#no ip route 0.0.0.0 0.0.0.0 192.168.10.1
   tarena-rouer(config)#no ip route 192.168.1.0 255.255.255.0 192.168.10.2
   tarena-rouer(config)#no ip route 192.168.2.0 255.255.255.0 192.168.10.2
   tarena-rouer(config)#no ip route 192.168.3.0 255.255.255.0 192.168.10.2
   步骤三：分别在三层交换机和路由器上配置RIP路由协议
   RIP路由协议在配置network时，只需要配置该路由器所直连的主类网络，不与该路由器直连的网络不需要包含在network中。
   RIP默认工作在第一版本下，但是RIP-V1是有类路由协议，而且通过广播的方式进行路由更新，无论是功能上还是效率上都有一些缺陷，这些缺陷RIP-V2可以弥补。在使用时建议采用RIP-V2而不是RIP-V1。
   tarenasw-3L(config)#router rip
   tarenasw-3L(config-router)#version 2
   tarenasw-3L(config-router)#no auto-summary
   tarenasw-3L(config-router)#network 192.168.1.0
   tarenasw-3L(config-router)#network 192.168.2.0
   tarenasw-3L(config-router)#network 192.168.3.0
   tarenasw-3L(config-router)#network 192.168.10.0
   tarena-rouer(config)#router rip
   tarena-rouer(config-router)#version 2
   tarena-rouer(config-router)#network 192.168.10.0
   tarena-rouer(config-router)#network 200.1.1.0
   步骤四：分别在三层交换机和路由器上查看路由表
   注意以R开头的路由，这些路由表示通过RIP协议从其他运行RIP的路由器学习过来的路由。每条路由都写明了目标网络、下一跳IP地址以及从自己哪个端口发出去。
   tarenasw-3L#show ip route
   Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
   D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
   N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
   E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
   i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
   • • candidate default, U - per-user static route, o - ODR
       P - periodic downloaded static route
       Gateway of last resort is not set
       C 192.168.1.0/24 is directly connected, Vlan1
       C 192.168.2.0/24 is directly connected, Vlan2
       C 192.168.3.0/24 is directly connected, Vlan3
       C 192.168.10.0/24 is directly connected, FastEthernet0/23
       R 200.1.1.0/24 [120/1] via 192.168.10.1, 00:00:07, FastEthernet0/23
       tarena-rouer#show ip route
       Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
       i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
   • • candidate default, U - per-user static route, o - ODR
       P - periodic downloaded static route
       Gateway of last resort is not set
       R 192.168.1.0/24 [120/1] via 192.168.10.2, 00:00:10, FastEthernet0/0
       R 192.168.2.0/24 [120/1] via 192.168.10.2, 00:00:10, FastEthernet0/0
       R 192.168.3.0/24 [120/1] via 192.168.10.2, 00:00:10, FastEthernet0/0
       C 192.168.10.0/24 is directly connected, FastEthernet0/0
       C 200.1.1.0/24 is directly connected, FastEthernet0/1
       步骤五：在Server上测试到三个VLAN中主机的通信
       SERVER>ipconfig
       FastEthernet0 Connection:(default port)
       Link-local IPv6 Address…: FE80::2E0:8FFF:FE14:BB43
       IP Address…: 200.1.1.10
       Subnet Mask…: 255.255.255.0
       Default Gateway…: 200.1.1.1
       SERVER>ping 192.168.1.10
       Pinging 192.168.1.10 with 32 bytes of data:
       Reply from 192.168.1.10: bytes=32 time=0ms TTL=126
       Reply from 192.168.1.10: bytes=32 time=0ms TTL=126
       Reply from 192.168.1.10: bytes=32 time=0ms TTL=126
       Reply from 192.168.1.10: bytes=32 time=1ms TTL=126
       Ping statistics for 192.168.1.10:
       Packets: Sent = 4, Received = 3, Lost = 1 (25% loss),
       Approximate round trip times in milli-seconds:
       Minimum = 0ms, Maximum = 1ms, Average = 0ms
       SERVER>ping 192.168.2.10
       Pinging 192.168.2.10 with 32 bytes of data:
       Reply from 192.168.2.10: bytes=32 time=0ms TTL=126
       Reply from 192.168.2.10: bytes=32 time=0ms TTL=126
       Reply from 192.168.2.10: bytes=32 time=0ms TTL=126
       Reply from 192.168.2.10: bytes=32 time=0ms TTL=126
       Ping statistics for 192.168.2.10:
       Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
       Approximate round trip times in milli-seconds:
       Minimum = 0ms, Maximum = 0ms, Average = 0ms
       SERVER>ping 192.168.3.10
       Pinging 192.168.3.10 with 32 bytes of data:
       Reply from 192.168.3.10: bytes=32 time=1ms TTL=126
       Reply from 192.168.3.10: bytes=32 time=0ms TTL=126
       Reply from 192.168.3.10: bytes=32 time=0ms TTL=126
       Reply from 192.168.3.10: bytes=32 time=0ms TTL=126
       Ping statistics for 192.168.3.10:
       Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
       Approximate round trip times in milli-seconds:
       Minimum = 0ms, Maximum = 1ms, Average = 0ms
       SERVER>
