整理笔记：初识应广（单片机）

学习应广单片机（一）

学习应广 PMS132B系列 单片机的知识。这片文章用于记录学习该芯片的笔记。

题外话

先吐槽一下，由于一开始做的是视觉检测。但是后来发现自己不是那块料。又因为各种原因。最后选择了走这条路。当时直接上手的第一块单片机也就是应广单片机。花了不少的时间去学习，整改。再加上没有系统的学习这类知识，都是在边学边做的情况下，开始了项目。
学习单片机，最重要的就是动手实践。最好的时间也是从大学开始。像我这种半路进场的。应该还不算少，特别是这几年的疫情，很多人失业，转行的不少。大家都是为了混口饭吃。那么一起努力吧。
老话题：网上的资料不是说没有，但是同种问题相同解答的不少。也可能是我不会找答案。

内容

此次分为三个内容来记录：
1、简单的了解一下学习内容（一）
2、制作一个小的点灯工程。可能也就几行代码
3、分析我之前遇到的问题以及解决办法

IO设置

设置IO脚位的不同输入或者输出状态。

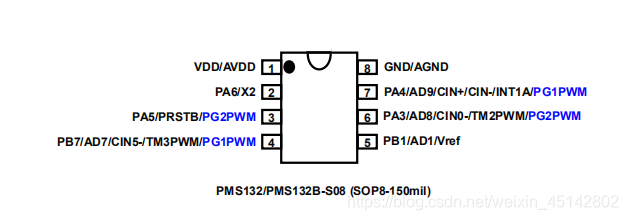

这个芯片只有八个脚位。排除VDD（接电源）和GND（接地）的脚位，那么剩下的也就只有六个脚位可用。也就是（2、3、4、5、6、7）
（2）PA6脚位/外部晶振
（3）PA5脚位/可作为复位脚/11位计数器。
（4）PB7脚位/ADC/8位计数器/11位计数器
（5）PB1脚位/ADC/ADC外部参考电压
（6）PA3脚位/ADC/8位计数器/11位计数器
（7）PA4脚位/ADC/8位计数器/11位计数器
不同端口的脚位有着不同的功能，就像PA6只能拉高拉低，而不能作为8位的计数器以及11位的计数器。

详细的资料请参考：
https://download.youkuaiyun.com/download/weixin_45142802/15805758

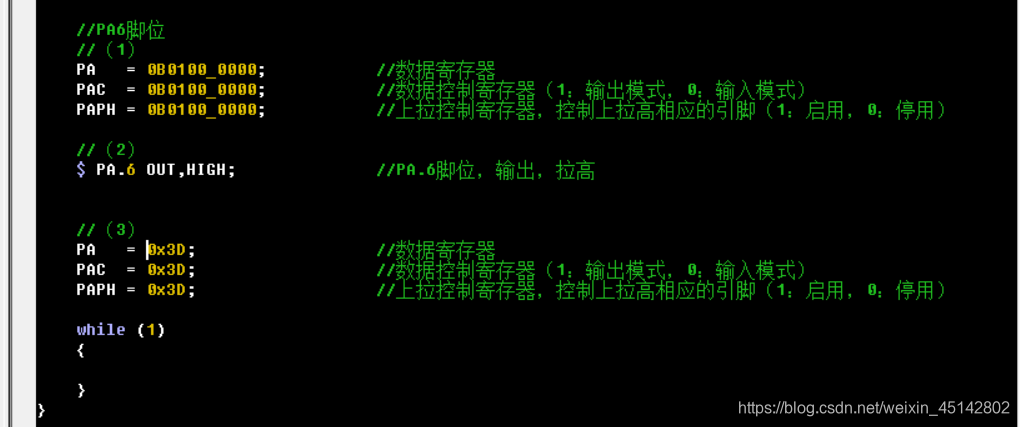

值得一提的是，仅目前我所知的IO初始化写法就有三种

当前设置的是PA6端口的初始化。分别要设置数据寄存器、数据控制寄存器和上拉控制寄存器。

第一种写法比较常规，在设置多个端口的同时使用会比较方便一点，缺点是新手容易弄混。
第二种写法就比较简单，很简单就能看出这是什么脚位的初始化，以及它的属性。缺点是单一，无法同时控制其他脚位。我比较喜欢用这种方式，当然，在脚位多的情况下还是在用第一种方式。
第三种写法比较少见。它的原理同第一种写法类似。

第三种的写法现在已经很少看到了，而比较流行的写法也就是第一种的写法。一开始在不熟悉的情况下，每次都要把这种关系写在旁边。浪费了不少的时间。熟悉后，突然发现还有第二种的写法，发现更为简单。于是还是在用第二种写法，不过这只是在应广当中可以使用的。不同商家的芯片还是有这不同的写法，像51单片机这些，还是注重的是第一种的写法。

点灯工程

编写一款由按键控制的打开，关闭的灯

首先，建立工程。应广的工程不同于其他工程需要用到FPPA IDE，由应广开发的一款编程软件，可用MINI-C和汇编语言。相对keil来讲就没有那么完美。

#include	"extern.h"
KEY equ  PB.1       //设置PB1为按钮控制
void	FPPA0 (void)
{
	.ADJUST_IC	SYSCLK=IHRC/4		//	SYSCLK=IHRC/4

	while (1)
	{
		if(!KEY)
		{
			//由端口的拉高拉低来控制灯的亮、暗。拉高为亮。拉低为暗
			PA.6 OUT,HIGH;
			/*
			PA = 0B0100_0000;
			PAC = 0B0100_0000;
			PAPH = 0B0100_0000;
			*/

			/*
			PA = 0x64;
			PAC = 0x64;
			PAPH = 0x64;
			*/
		}
		else
		{
			PA.6 OUT,LOW;
			/*
			PA = 0B0100_0000;
			PAC = 0B0100_0000;
			PAPH = 0B0000_0000;
			*/

			/*
			PA = 0x64;
			PAC = 0x64;
			PAPH = 0x00;
			*/
		}
	}
}

void	Interrupt (void)
{
	pushaf;
	if (Intrq.T16)
	{
		Intrq.T16	=	0;
	}
	popaf;
}

容易出现的问题

1、端口的设置错误。一开始并没有接触过单片机。然后寄存器的写法资料也比较少。全都是自己实践后才整理清楚该如何设置。相对其他的商家的芯片，入门的话我更喜欢应广的一点。
2、脚位的拉高拉低，输入输出模式。现在遇到的大部分灯脚位都是输出，上拉为打开。输出、下拉（或无）为关闭。需要明白到底是输出还是输入的模式。
