顶点着色器与片段着色器：

区别：

1、顶点着色器以定位为单位进行计算；片段着色器以像素为单位进行计算；计算复杂度不一样，片段计算次数远大于顶点；

2、顶点着色器一般用于定义每个顶点的如位置信息、颜色信息等，然后传输到片段着色器中；片段着色器一般只输出颜色信息；

材质属性：

材质的属性一般在shader的Properties{}中构建，其中包含且不仅包含Color、int、float、Vector、2D纹理等。

常用的Color可以添加[HDR]让颜色实现高光动态渲染，int可以添加[Toggle]可以让该值实现勾选功能，float可以添加[intRange]绘制一个int输入的滑杆，2D纹理可以添加[NoScaleOffset]可以实现图片不能偏移和缩放（还有其他很多如Enum、搭配变体等功能，后面会做个专题）。

变体：

变体类似于C#开发中的宏，通过特定的开关来执行指定的渲染方式

变体的优点在于将多个类似的功能集成到一个shader里面，便于使用和管理

缺点在于加载时间过长，并导致内存增加。

变体的定义：

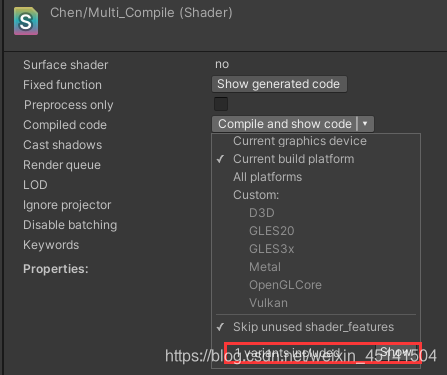

可以在此处看到变体的数量：

首先在properties中定义变体开关，然后定义变体，通过#if 与#endif 来制作类似于变体的宏从而实现变体功能，需要注意的是，该方法需要名字对应且都需要大写。

整体代码如下：

Shader "chen/Multi_Compile"
{
    Properties
    {
        [Toggle]_MULTICOMPILETEST("变体测试",int) = 0
    }
    SubShader
    {
        pass
        {
            CGPROGRAM
            #pragma multi_compile _ _MULTICOMPILETEST_ON
            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"
            struct appdata
            {
                float4 pos:POSITION;
                float4 uv:TEXCOORD;
            };
            struct v2f
            {
                float4 pos:SV_POSITION;
                float4 uv:TEXCOORD;
            };
            v2f vert(appdata v)
            {
                v2f o;
                o.pos = UnityObjectToClipPos(v.pos);
                o.uv.xy = v.uv.xy;
                return o;
            }
            fixed4 frag(v2f i):SV_TARGET
            {
                fixed4 c=1;
               #if _MULTICOMPILETEST_ON
                    c=0.5;
                #endif
                return c;
            }
            ENDCG
        }
    }
}

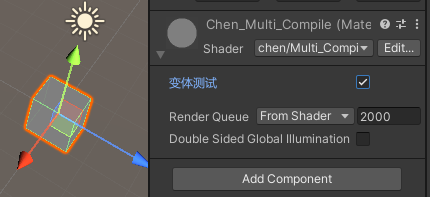

回到Unity中，可以看到变体已经生效了：
