华为BFD与VRRP联动

最新推荐文章于 2024-12-11 15:22:58 发布
最新推荐文章于 2024-12-11 15:22:58 发布
阅读量764 收藏 6
点赞数
分类专栏： VRRP技术 文章标签： 华为 网络
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_45123715/article/details/121164843
版权

拓扑图

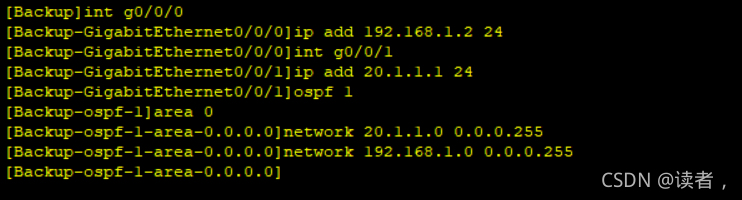

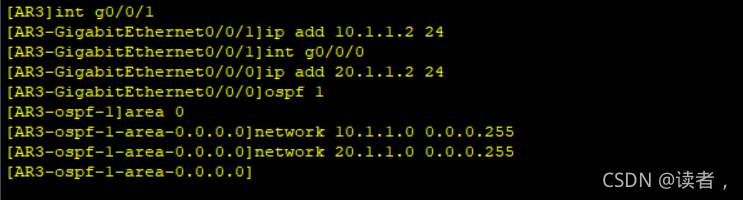

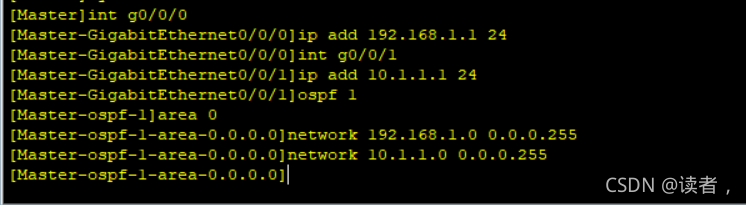

配置IP地址：
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

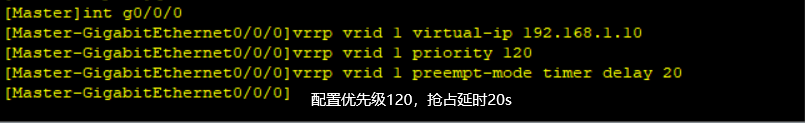

配置VRRP备份组
在这里插入图片描述
在这里插入图片描述

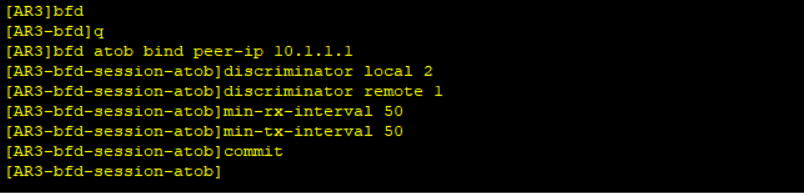

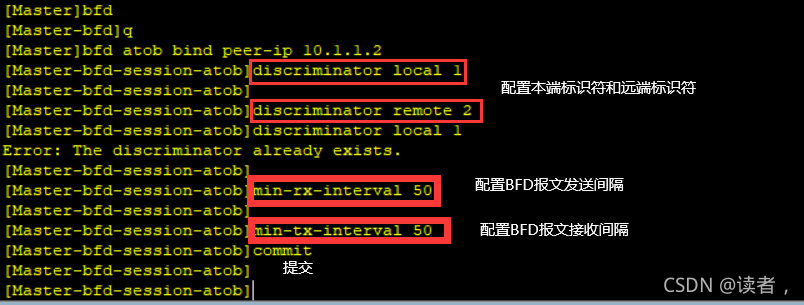

在AR1和AR3上创建BFD会话
在这里插入图片描述
在这里插入图片描述
在AR1上配置BFD与VRRP联动
在这里插入图片描述

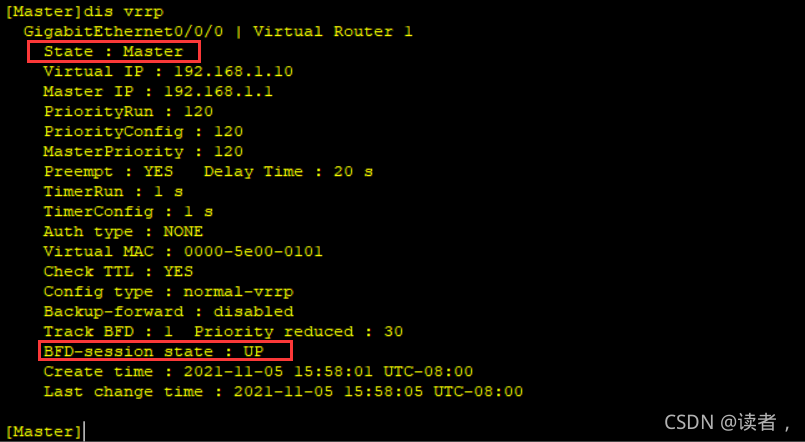

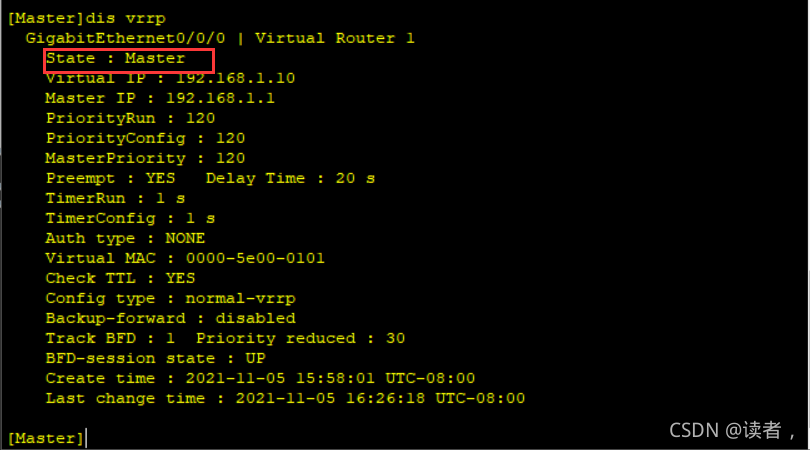

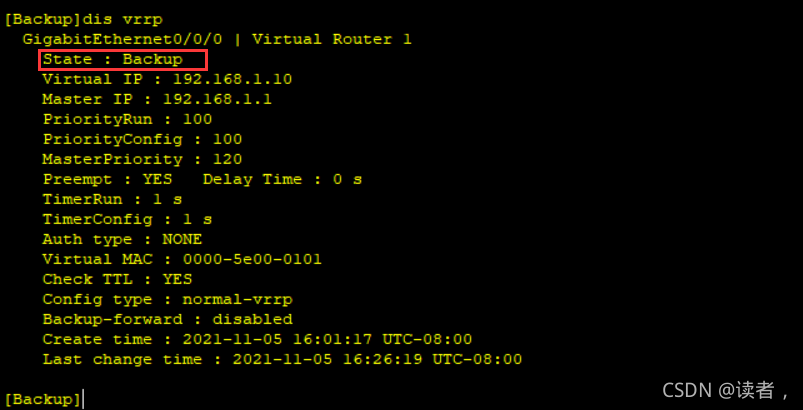

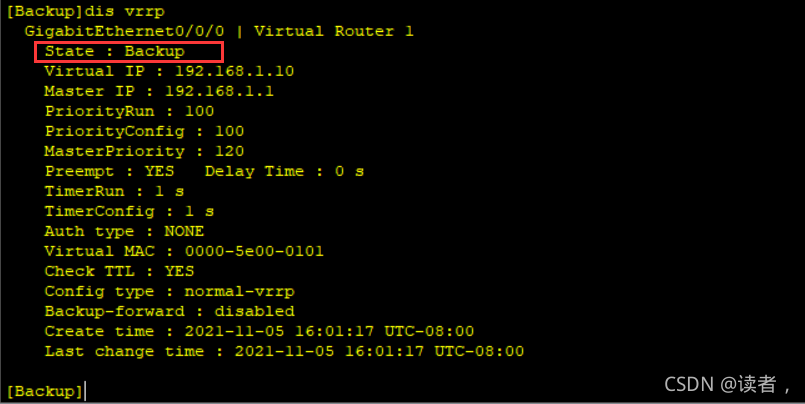

验证：
在这里插入图片描述
在这里插入图片描述

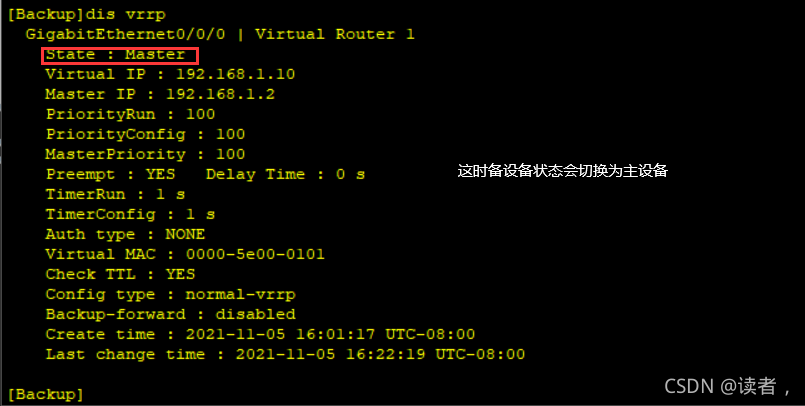

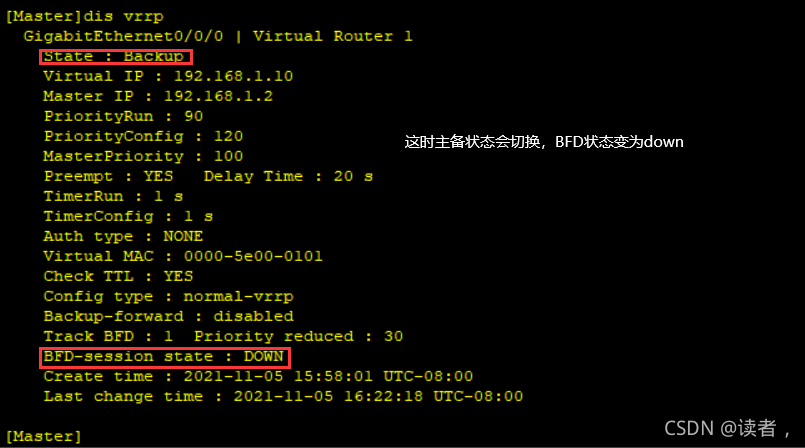

测试BFD联动：将AR3的G0/0/1接口shutdown
在这里插入图片描述
在这里插入图片描述
将AR3的G0/0/1接口undo shutdown
这时主备状态有切换回来了
在这里插入图片描述
在这里插入图片描述
