DSP笔记13-时间基准子模块Time base(TB)比较子模块Counter cpmpare(CC)

时间基准子模块Time base(TB)

同步，计数

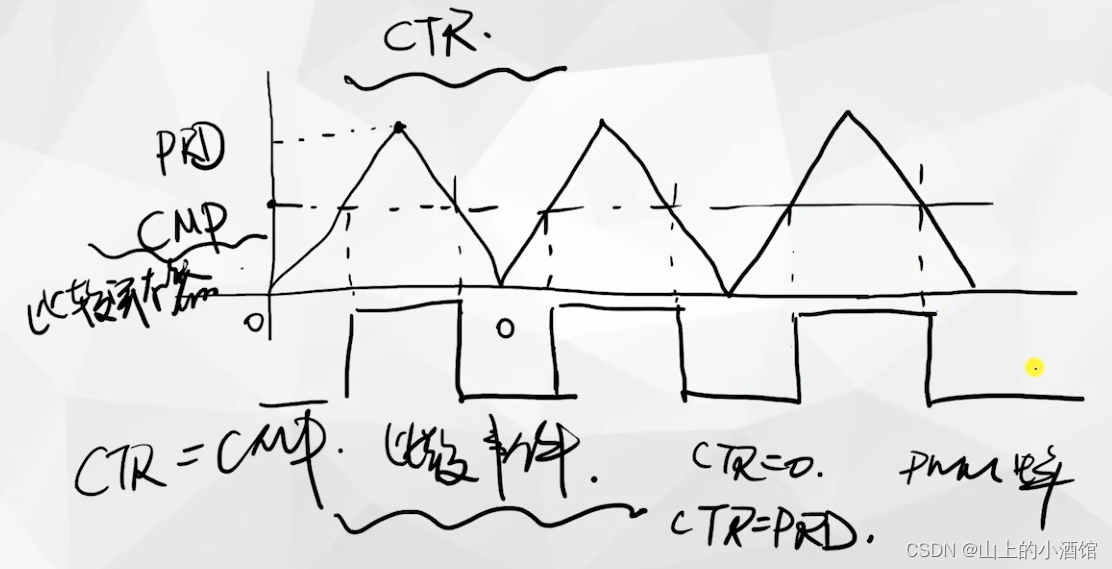

CTR计数寄存器

PRD周期寄存器

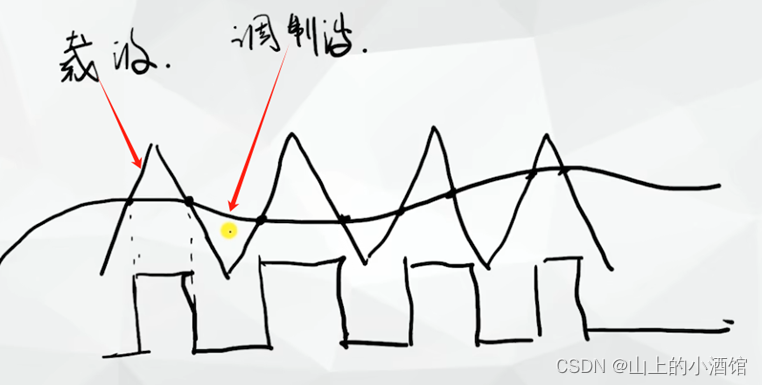

CMP比较寄存器，占空比

EPWMA， EPWMB，两个比较寄存器，但只有以及计数寄存器以及一个周期寄存器

计数模式

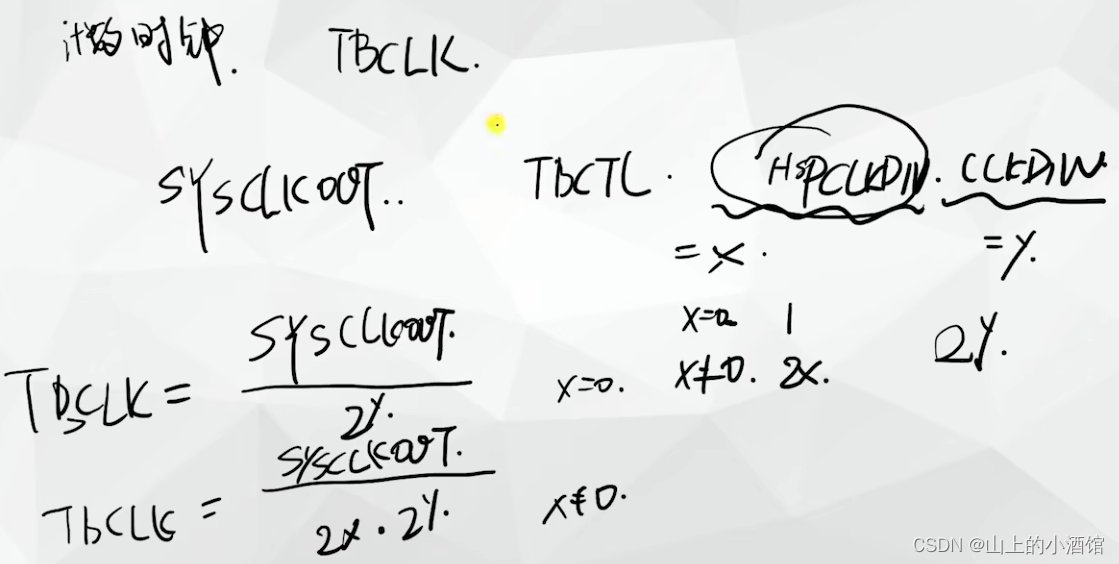

计数时钟TBCLK

HSPCLKDIV=x

x=0,分频系数为1

x≠0,分频系数2

CLKDIV=y

分频系数2y

计数时钟TBCLK

例如x=0,y=2

TBCLK=150MHz/(1*22)=37.5MHz

SYNCI     SYNCO同步信号链
