快速理解Faster RCNN

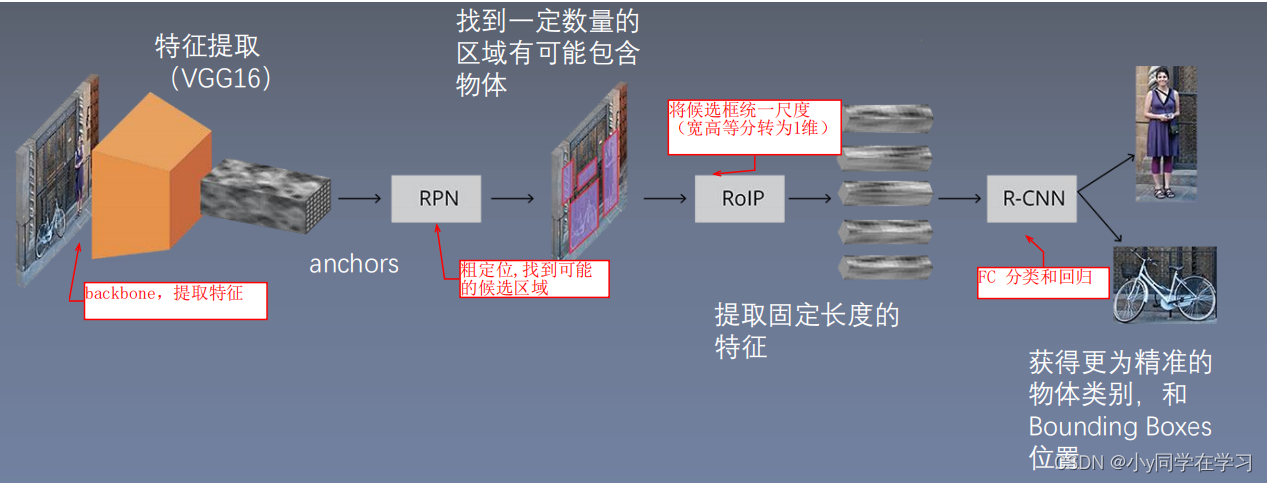

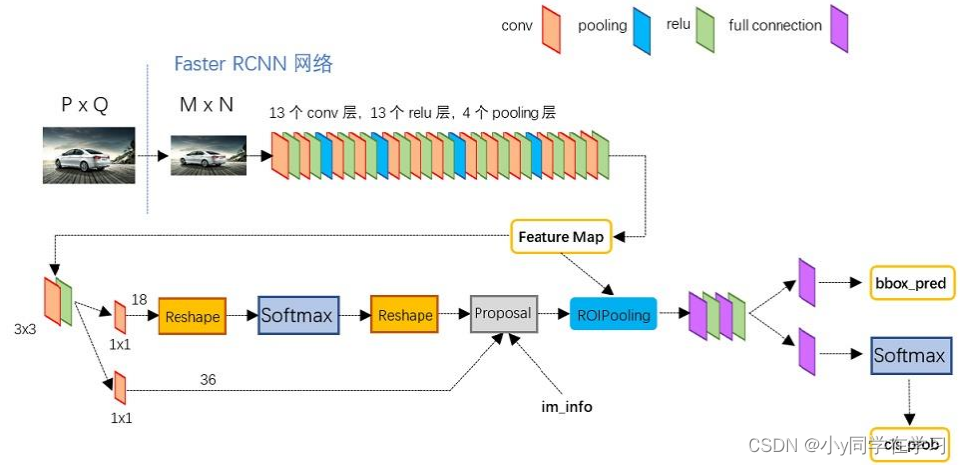

1 网络结构

1. 首先输入图像，进行尺度裁剪成固定的M*N，如果比例不匹配可以先填充再裁剪
2. backbone进行特征提取，常见的有VGG16、Resnet 50等
3. 对特征图进行特征提取，进入RPN，RPN中有两个分支，上面一部分用于判断有无目标，下面一部分负责对候选框的位置进行调整
4. Roi Pooling层则利用RPN生成的proposals从feature maps中提取特征proposal features
5. 最后送入FC全连接层和softmax网络完成检测任务

2 锚框生成

锚点由图像经过特征提取后的维度所组成，每个锚点有9个先验框，每个框包含左上和右下角的坐标

• 4个值表矩形左上和右下角点坐标：
  （𝑥1 , 𝑦1 , 𝑥2 , 𝑦2）
• 9个矩形共有3种形状，长宽比为大约为:
  {1:1 ,1:2 ,2:1}

正负样本标签划分：

正样本：anchor box与GT box的IOU≥0.7且为当前anchor box中IOU最大的框

负样本：anchor box与GT box的IOU≤0.3

训练中会采用128个正anchors和128个负anchors所样本进行训练

3 RPN结构

功能：

• 判断有无目标的概率
• 调整后anchor box的位置

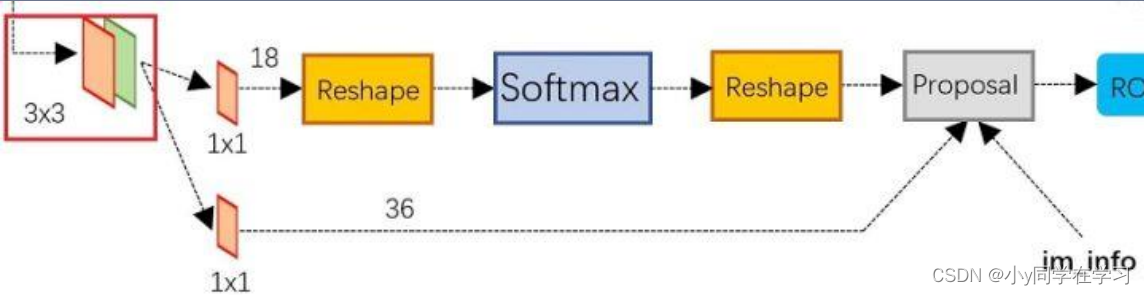

上面一条用softmax分类anchors获得positive和negative，1118（9个框，判断有无目标），下面一条用于计算对于anchors的bounding box regression偏移量1136（9个框，4个坐标左上和右下），两个分支的结果作为Proposal layer的输入

Proposal Layer负责综合位置调整参数和positive anchors, 计算出用于后续筛选的proposal。

处理流程：
① 依据位置调整参数对所有的anchors box做调整；
② 按照输入的positive softmax scores由大到小排序anchors，提取前pre_nms_topN(e.g.6000)个anchors；
③ 限定超出图像边界的positive anchors为图像边界；
④ 剔除尺寸非常小的positive anchors；
⑤ 对剩余的positive anchors进行NMS；
⑥ 之后输出proposal=[x1, y1, x2, y2]，对应的是MxN的图像尺；（下采样多少反推回去）

4 Roi pooling

将RPN输出的proposal boxes作为依据从原始的feature maps中截取特征

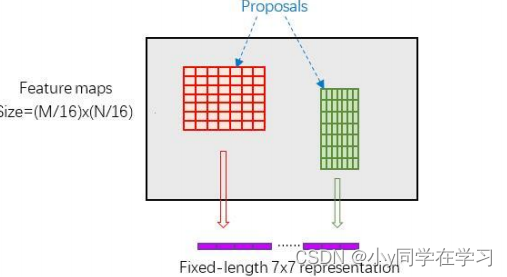

由于proposal是对应MxN尺度的，所以首先使用spatial_scale参数将其映射回(M/16)x(N/16)大小的feature map尺度。

对于得到的proposal进行固定标准的划分，然后进行max pooling处理，大小不同的proposal输
出结果都是固定大小。

5 分类和回归任务

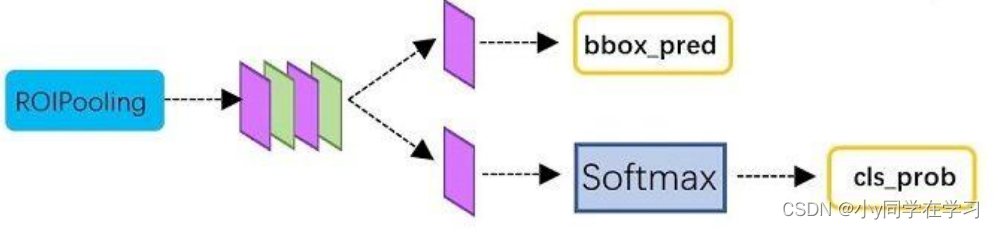

① 通过全连接和softmax对proposals进行分类
② 再次对proposals进行bounding box regression，获取更高精度的bbox

6 损失函数

RPN中使用的损失函数：

L ( { p i } , { t i } ) = 1 N c l s ∑ i L c l s ( p i , p i ∗ ) + λ 1 N r e g ∑ i p i ∗ L r e g ( t i , t i ∗ ) L(\left\{ p_{i}\right\} , \left\{ t_{i}\right\})= \frac{1}{N_{cls}}\sum _{i}L_{cls}(p_{i},p_{i}^{*})+ \lambda \frac{1}{N_{reg}}\sum _{i}p_{i}^{*}L_{reg}(t_{i},t_{i}^{*}) L({pi​},{ti​})=Ncls​1​i∑​Lcls​(pi​,pi∗​)+λNreg​1​i∑​pi∗​Lreg​(ti​,ti∗​)

对应目标概率和边界框调整，λ作为平衡参数

cls用于分类网络训练，采用的是交叉熵损失;

reg loss用于bounding box regression 网络训练，采用soomthL1；

L r e g ( t i , t i ∗ ) = ∑ i ∈ { x , y , w , h } s m o o t h L 1 ( t i − t i ∗ ) L_{reg}(t_{i},t_{i}^{*})= \sum _{i \in \left\{ x,y,w,h \right\}}smooth_{L1}(t_{i}-t_{i}^{*}) Lreg​(ti​,ti∗​)=i∈{x,y,w,h}∑​smoothL1​(ti​−ti∗​)

$$(p_i,p_i^{\ast })代表正负样本$$

$$(t_i,t_i^{\ast })代表预测框和真实框$$

7 训练流程

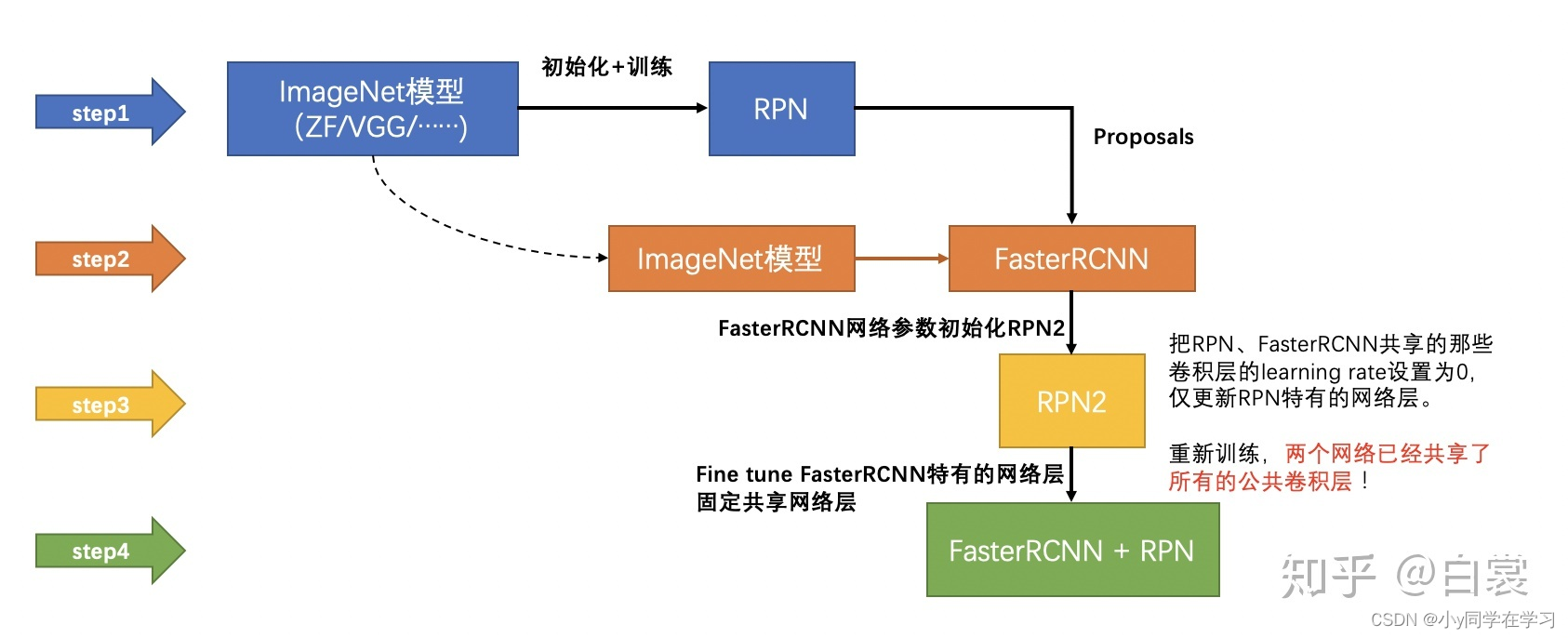

搬运知乎大佬

1. 在已经训练好的model上，训练RPN网络，对应stage1_rpn_train.pt
2. 利用步骤1中训练好的RPN网络，收集proposals，对应rpn_test.pt
3. 第一次训练Fast RCNN网络，对应stage1_fast_rcnn_train.pt
4. 第二训练RPN网络，对应stage2_rpn_train.pt
5. 再次利用步骤4中训练好的RPN网络，收集proposals，对应rpn_test.pt
6. 第二次训练Fast RCNN网络，对应stage2_fast_rcnn_train.pt
