Trunk端口的默认VLAN1。可以根据实际情况进行修改默认VLAN，以保证两端的交换机默认VLAN 相同为原则，否则会发生同一VLAN内的主机跨交换机不能够通信的情况

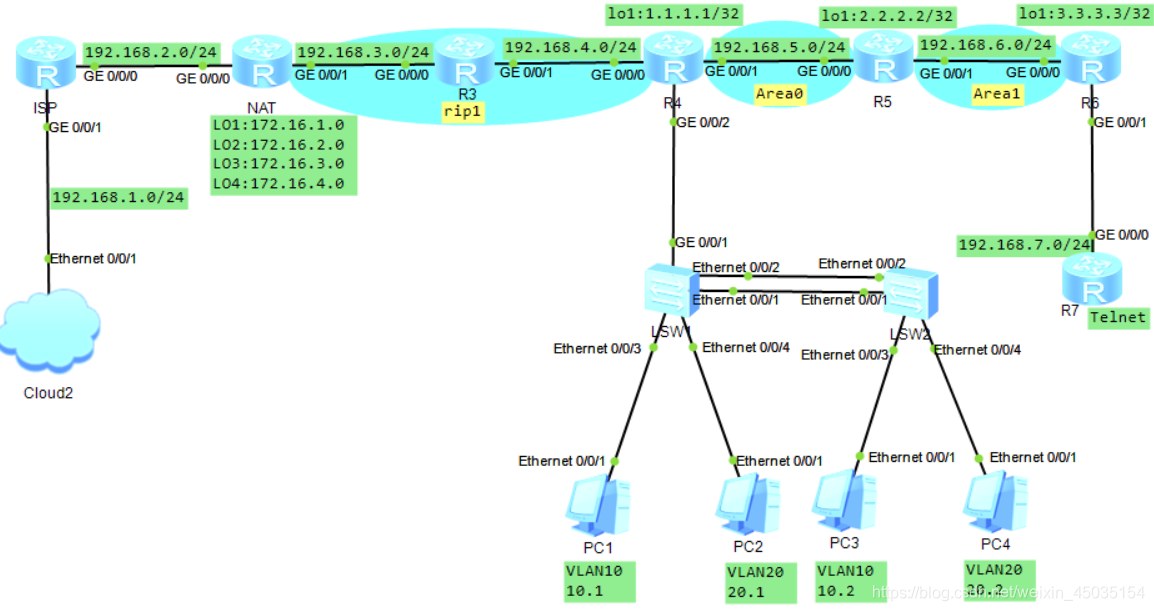

在这里插入图片描述
一、NAT去ISP默认路由
在这里插入图片描述

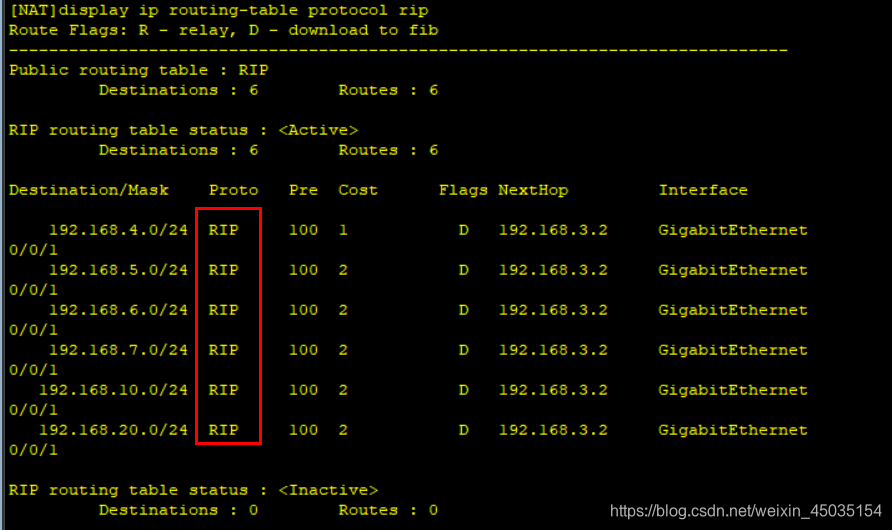

二、汇总，ripv2：相对于RIPv1来说，v1是有类路由协议，它的协议报文不携带掩码信息，在交换子网路由时有时会发生错误：v2是无类路由协议，与ripv1相比有优势
v1缺点：只支持以广播方式发布协议报文，系统和网络开销都较大，v1不支持验证，协议安全没有保证，所以v1的缺点在ripv2上得到了改进
v2优势：报文中携带掩码信息，支持VLSM(可变长子网掩码)和CIDR(Classless Inter Domain Routing,无类域间路由)
支持组播路由发送更新报文，减少资源消耗
支持对协议报文进行验证，并提供明文验证和MD5验证两种方式，增强安全性
在这里插入图片描述

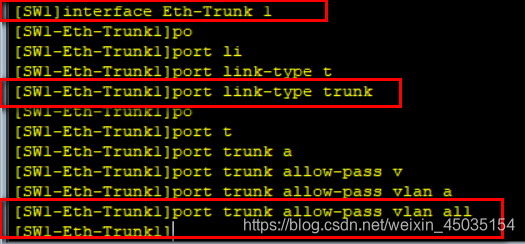

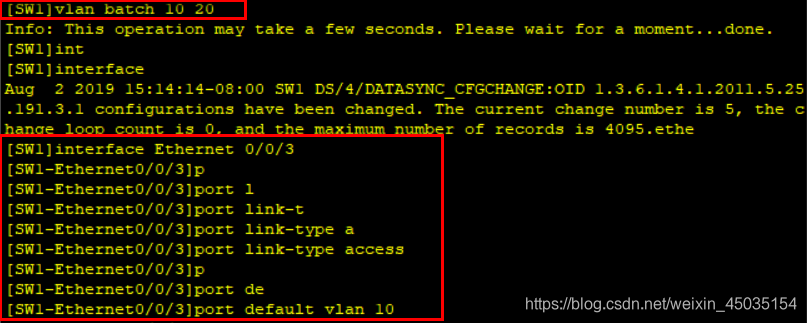

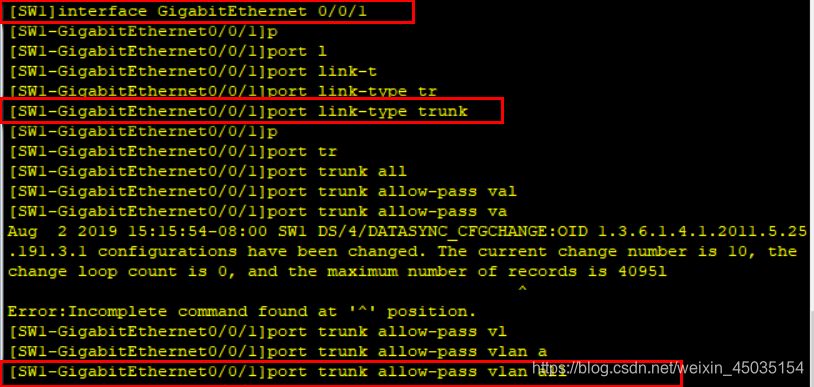

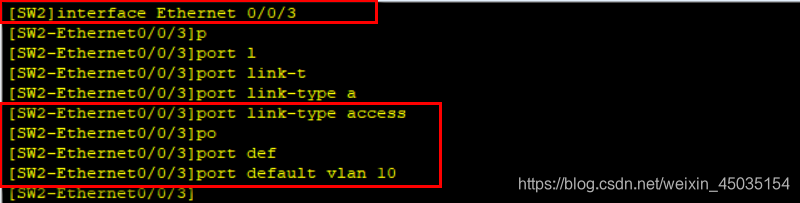

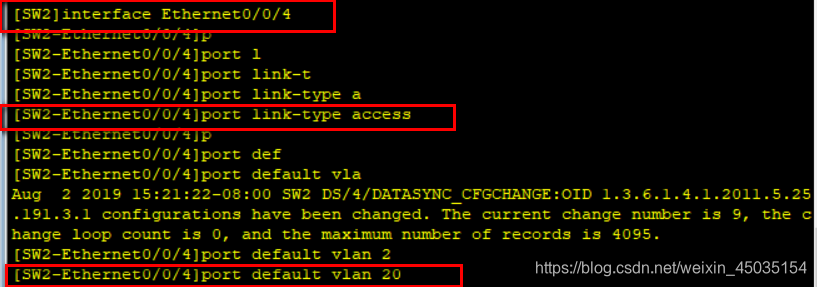

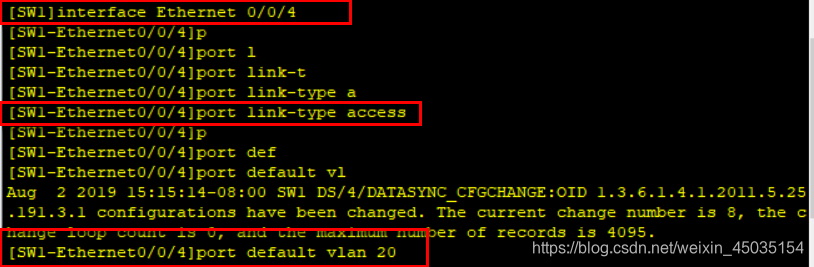

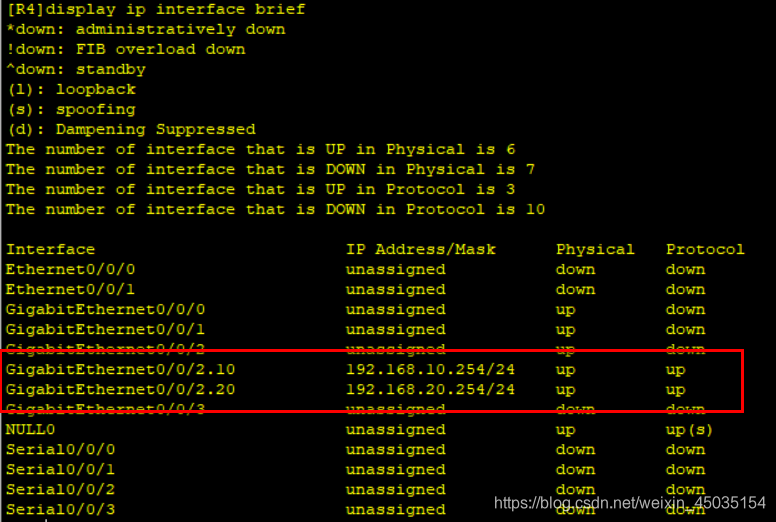

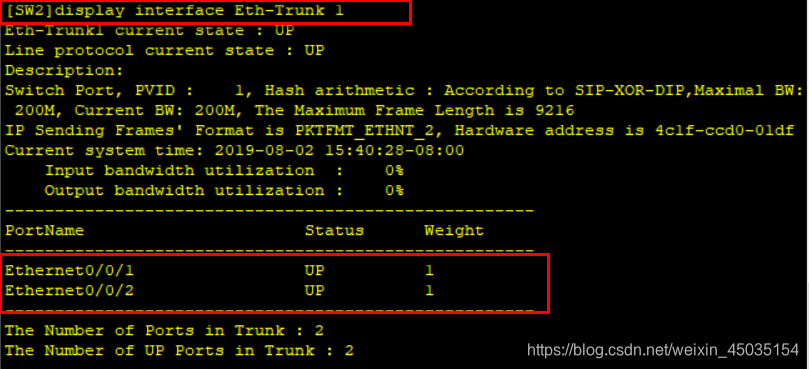

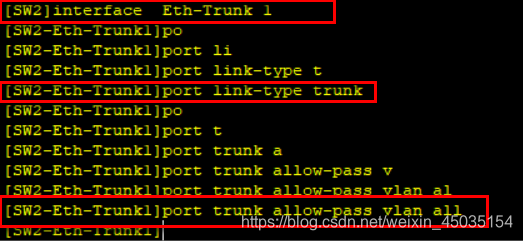

三、配单臂路由：VLAN的作用是限制局域网中广播传送的范围1链路聚合：链路聚合是以太网交换机所实现的一种非常重要的高可靠技术
链路聚合分为两种：一个是静态聚合：另一个是动态聚合
静态链路聚合优点：没有聚合协议报文占用带宽，对双方的聚合协议没有兼容性要求，小型局域网中最常用的链路聚合方式是静态链路聚合
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

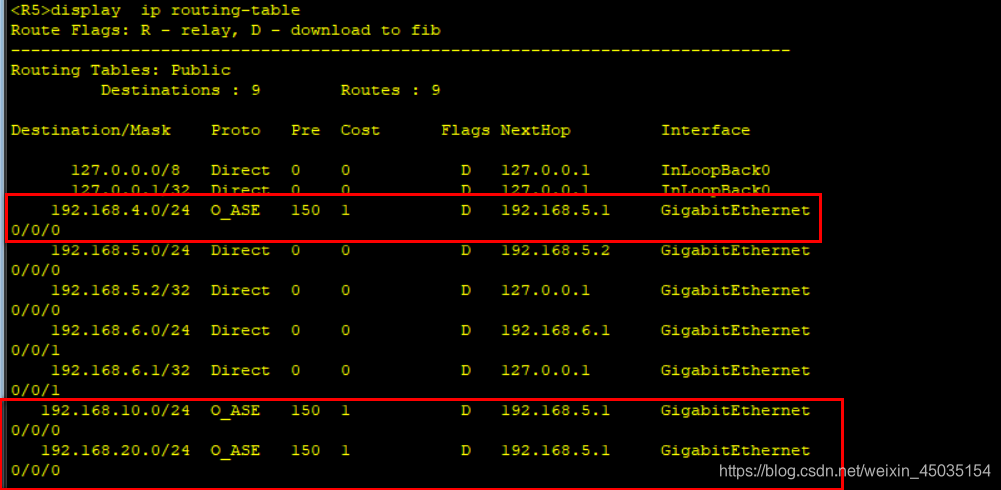

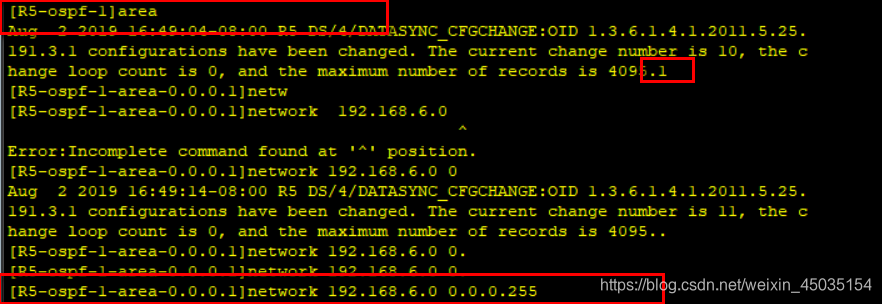

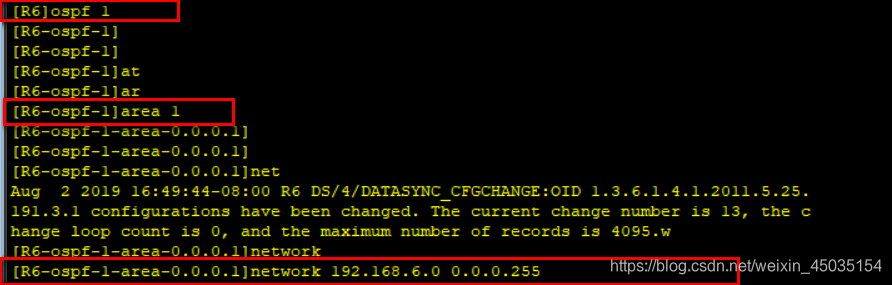

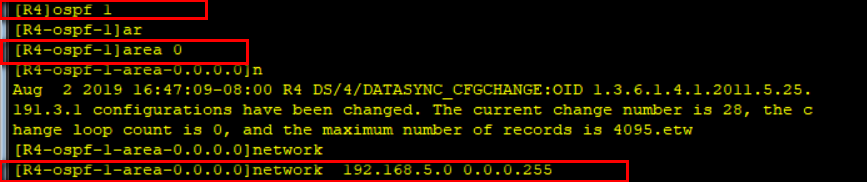

四、路由重分发，配ospf
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

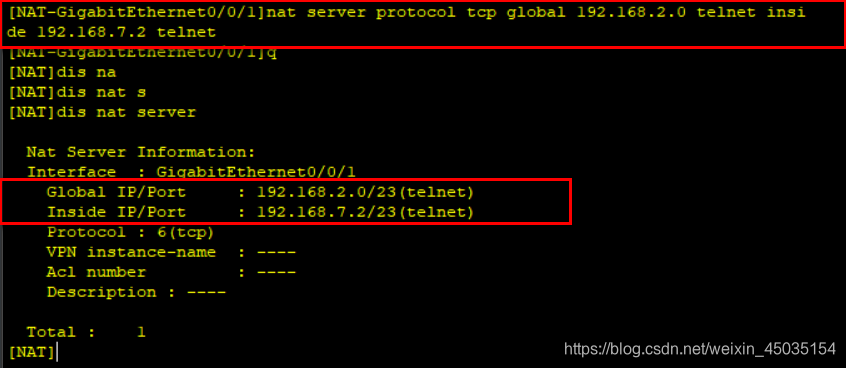

五、配NAT服务器telnet客户端发布到2.0网络
在这里插入图片描述

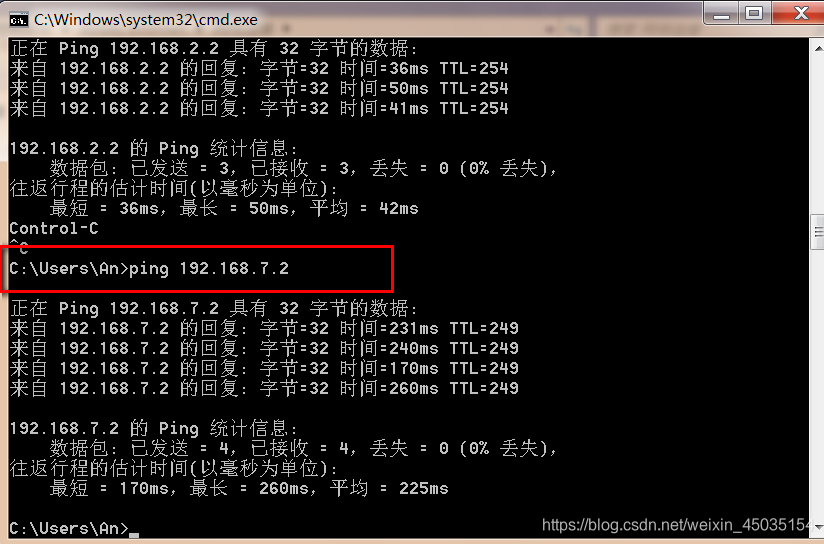

六、全网互通

在这里插入图片描述
