第四章 网络层

一.网络层简介

• 从发送主机向接收主机传送数据段( segment)
• 发送主机:将数据段封装到数据报(datagram）中
• 接收主机:向传输层交付数据段( segment)
  -

分割线

分割线

二、虚电路网络

• 数据报网络提供网络层无连接服务
• 虚电路网络提供网络层连接服务

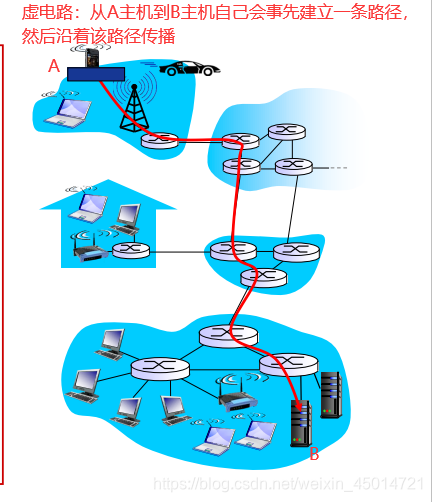

• 虚电路:一条从源主机到目的主机，类似于电路的路径(逻辑连接)。但它和电路路径的本质区别是分组交换，每个分组的传输利用链路的全部带宽，占用了它所有资源

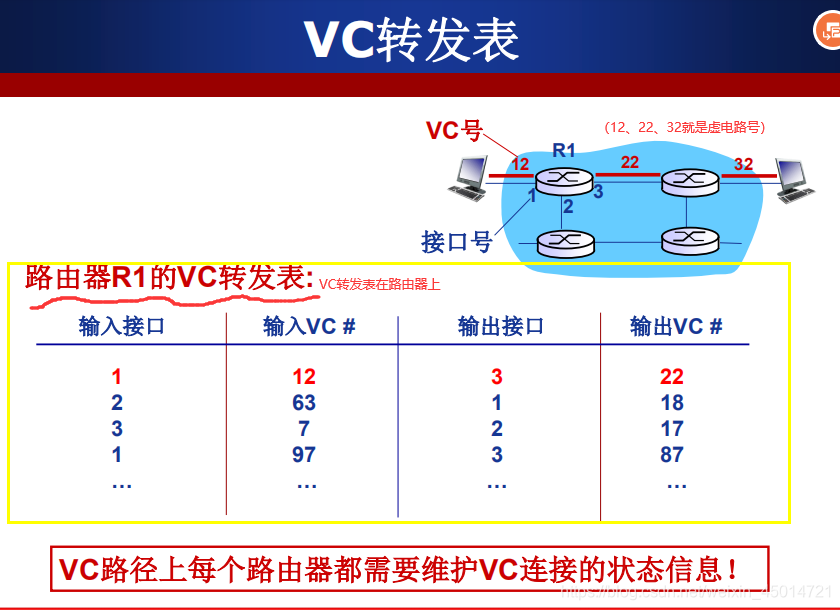

  如上图可知：
• ①当分组到达分组1时，分组携带的vc号是12，通过查找转发表，可以知道对应的输出窗口是3；
  因此转发到正确的输出端口上并将携带的vc号替换为22.
• ②虚电路的建立就是在虚电路的转发表里增加入口，虚电路的拆除就是删去那条个表

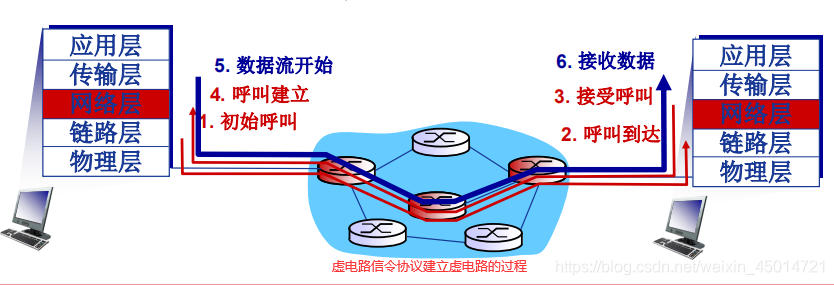

虚电路信令协议：用于虚电路的建立、维护、拆除。

分割线

分割线

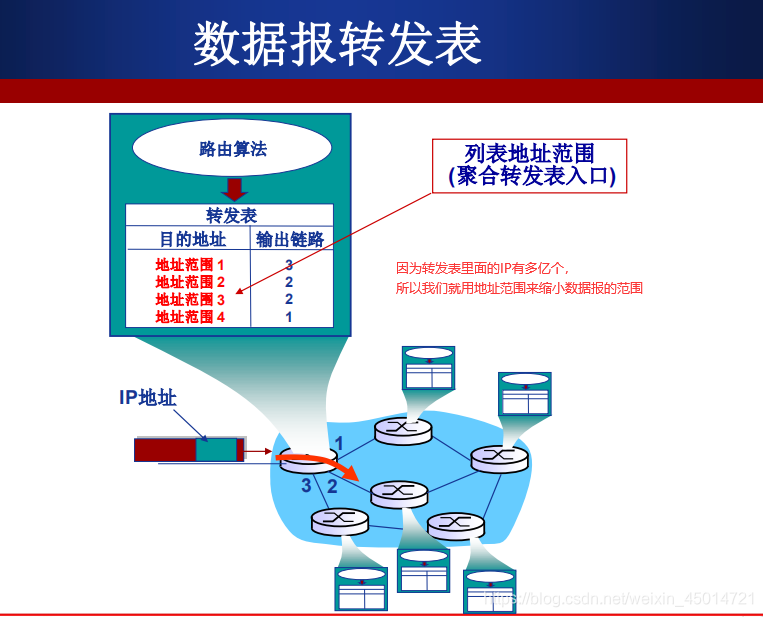

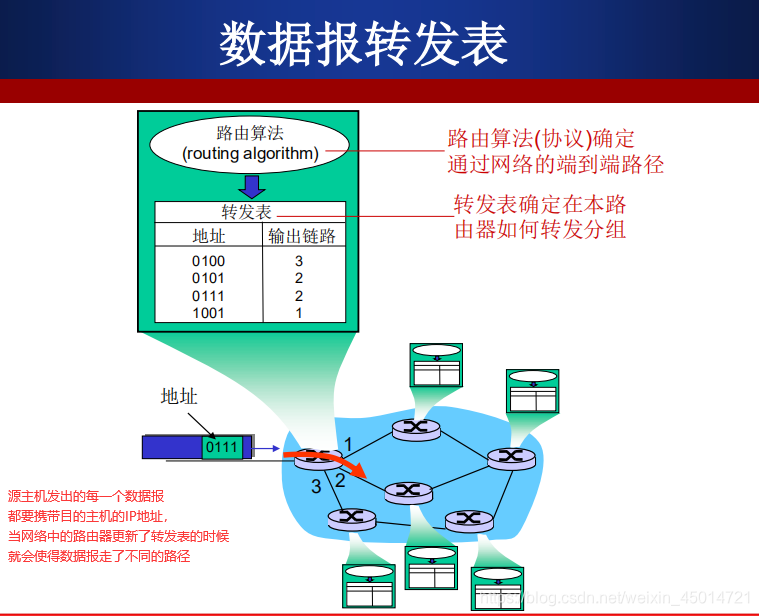

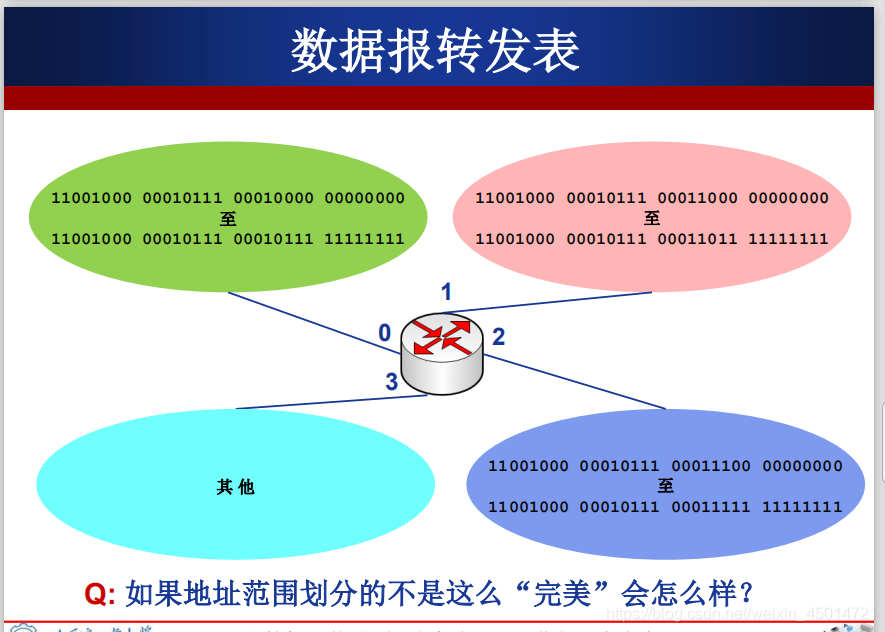

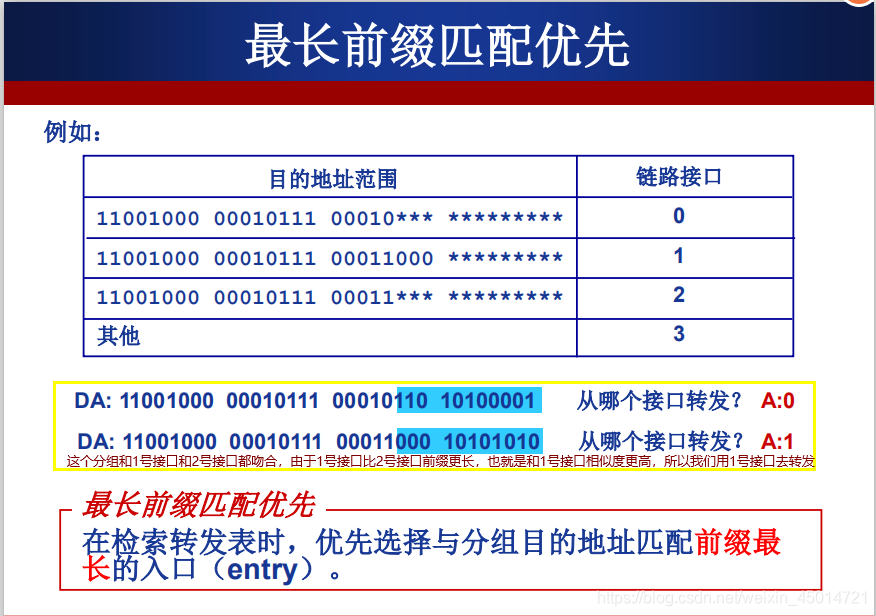

三、数据报网络

• 我们的Internet网络就是数据报网络，Internet网络是“弹性”服务，没有严格时间需求；
• 而ATM网络就是虚拟网络，它是电话网络演化而来，对时间要求更高，保障性更强。

分割线

分割线

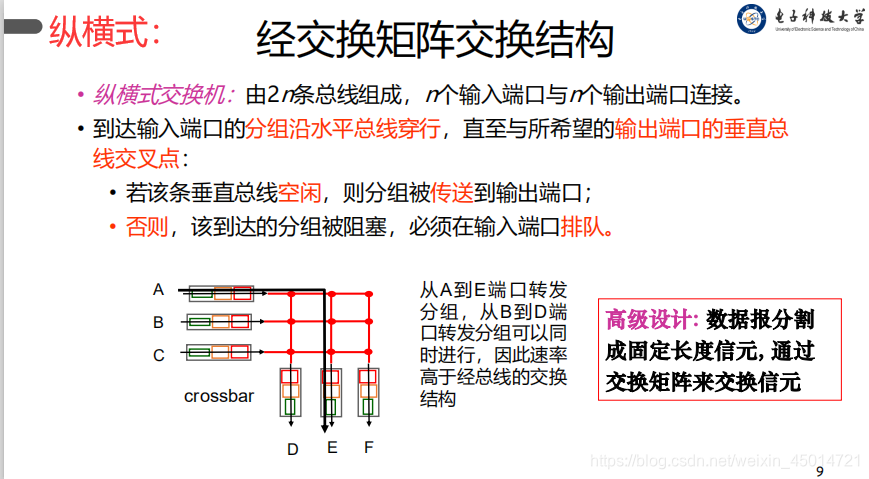

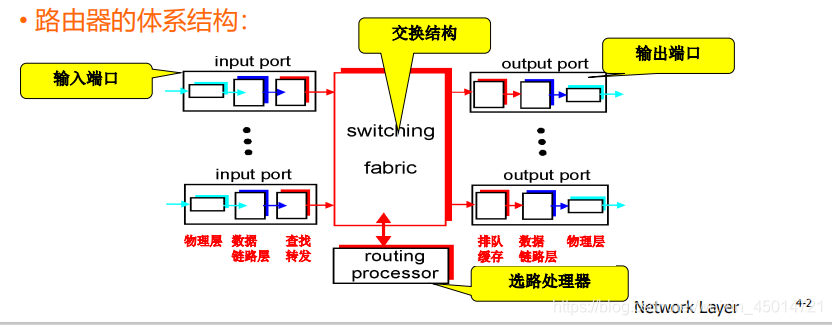

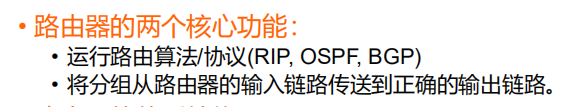

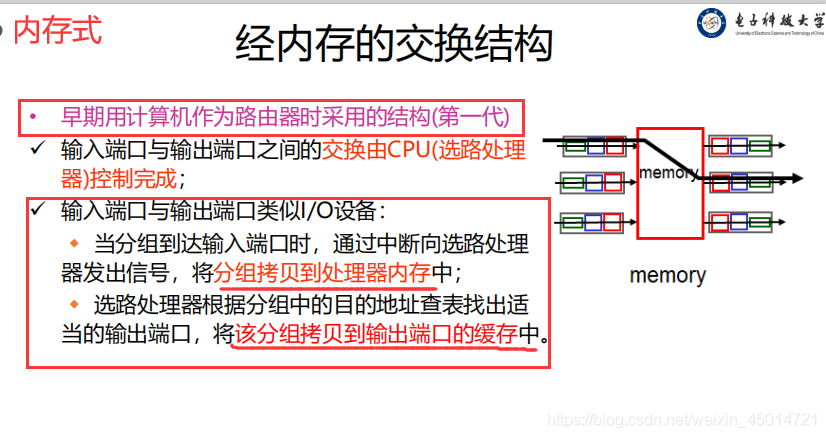

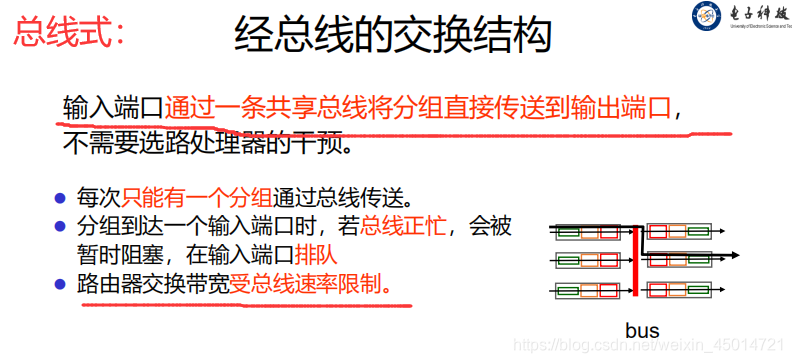

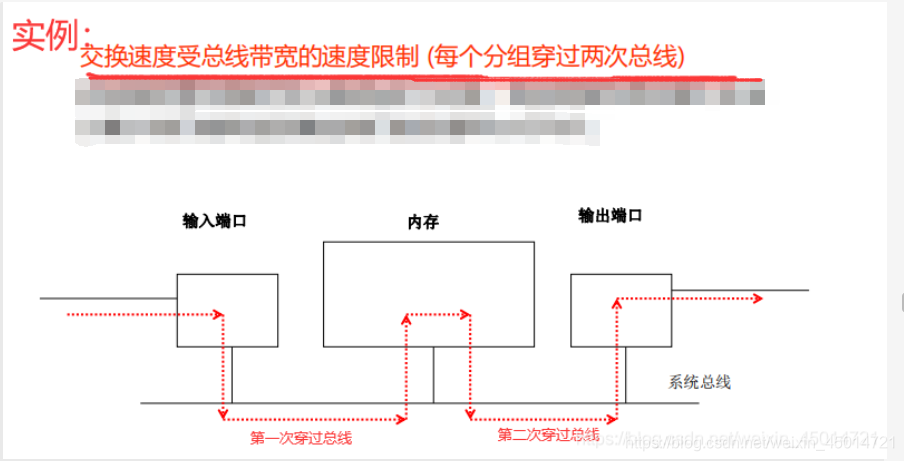

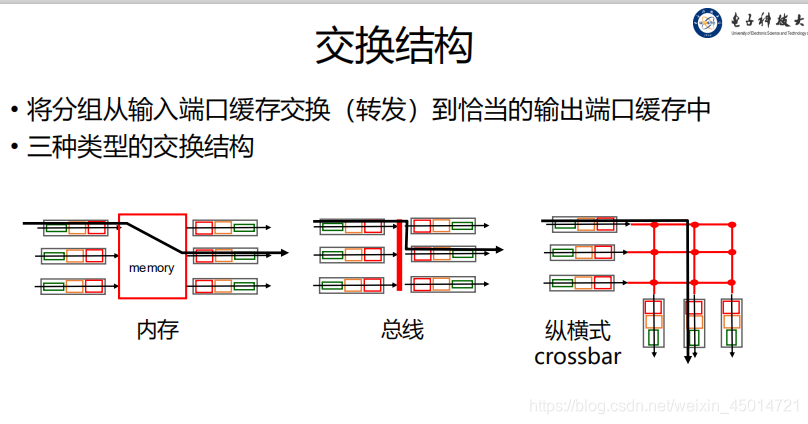

四、路由器的工作原理

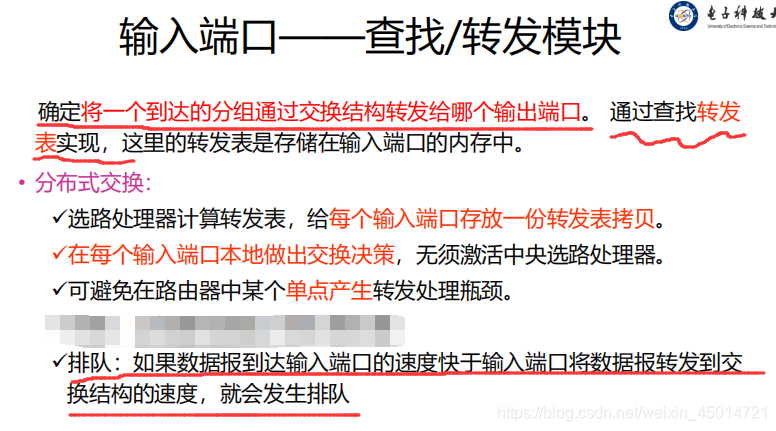

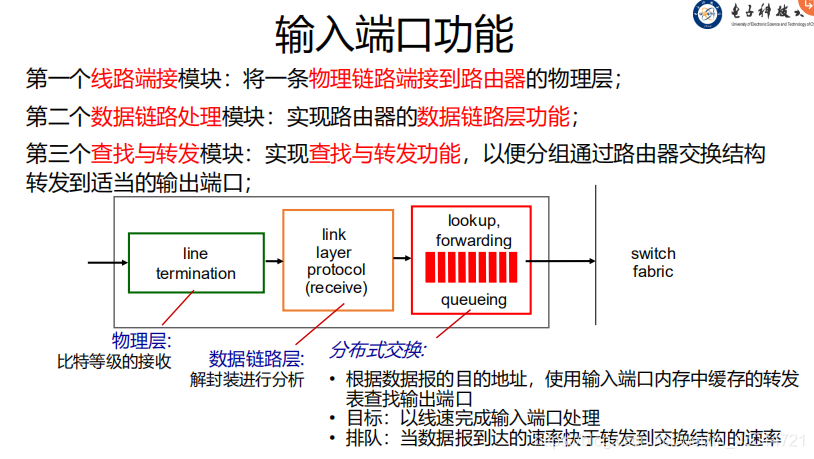

路由器输入端的功能

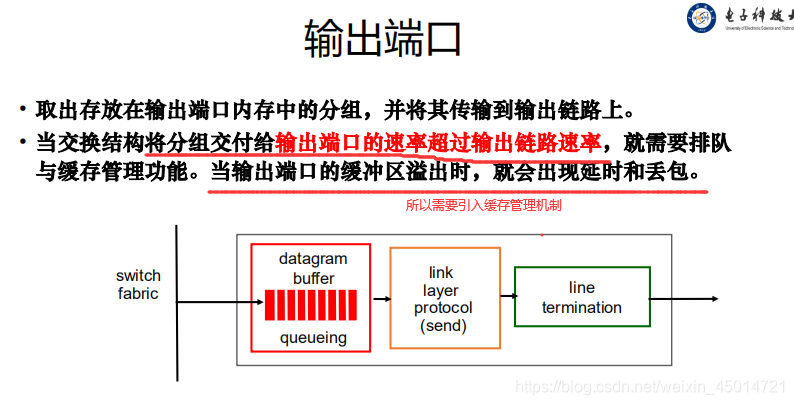

输出端口

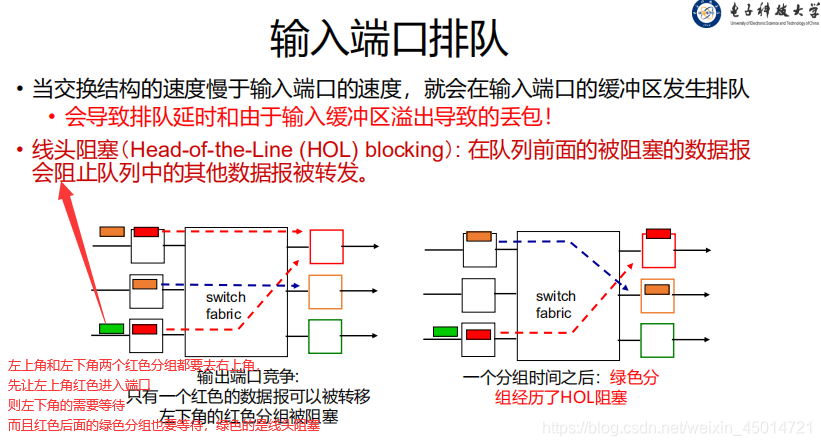

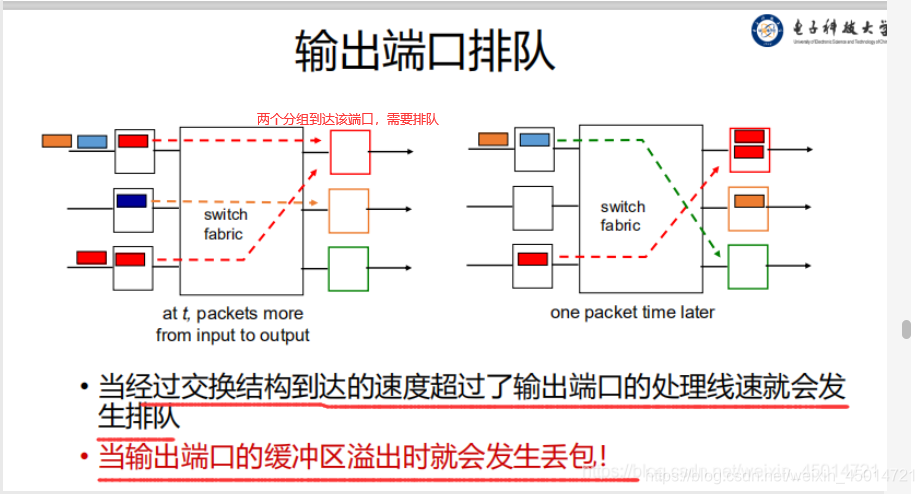

输入端口和输出端口排队

分割线

分割线

---

---

---

以下为超重点部分—Internet网络层

---

---

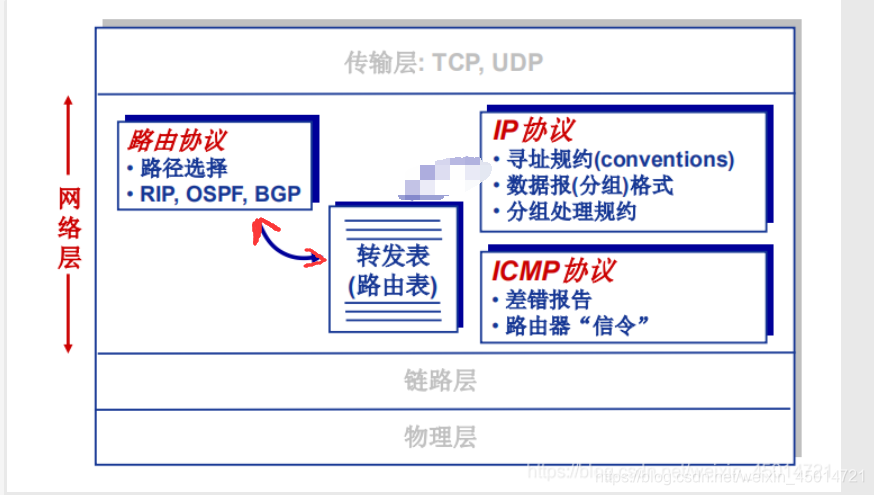

一、Internet网络层简介

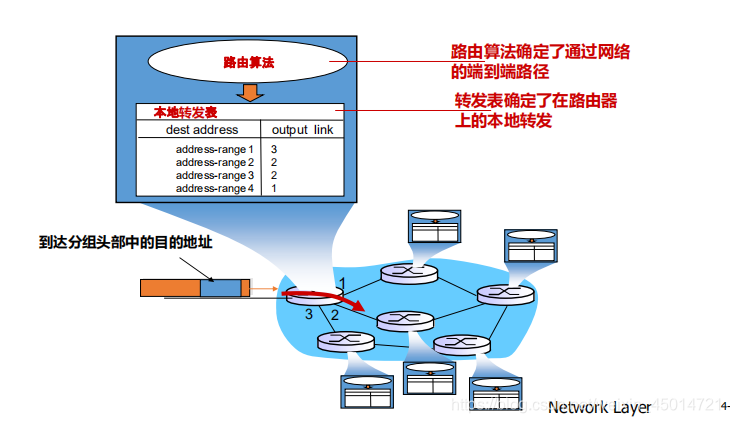

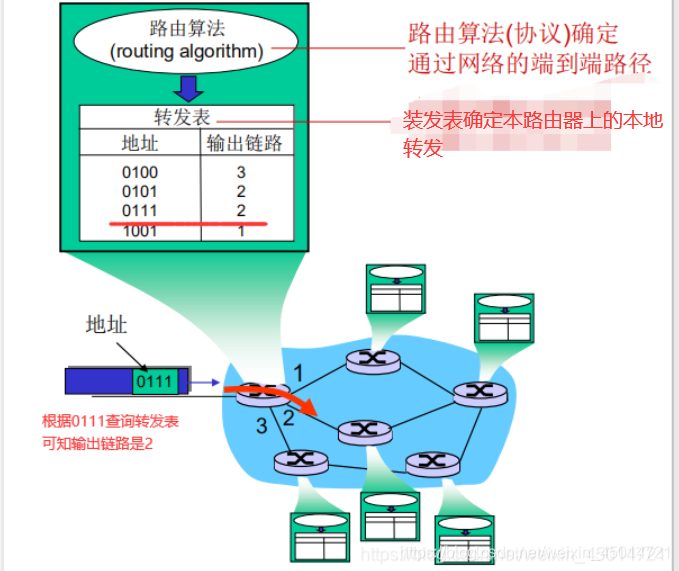

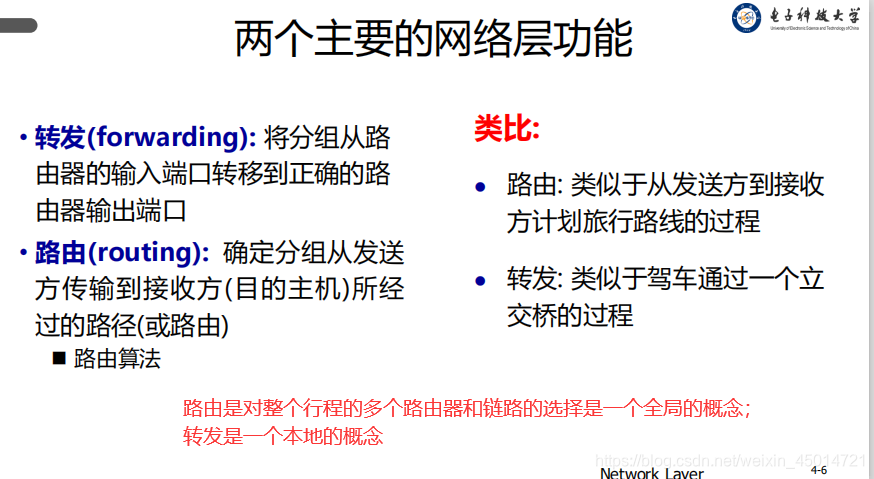

• 首先Internet网络层是典型的数据报网络，它的主要功能是路由和转发，路由对应路由协议，路由协议功能主要是构建路由表帮助分组进行路径选择。

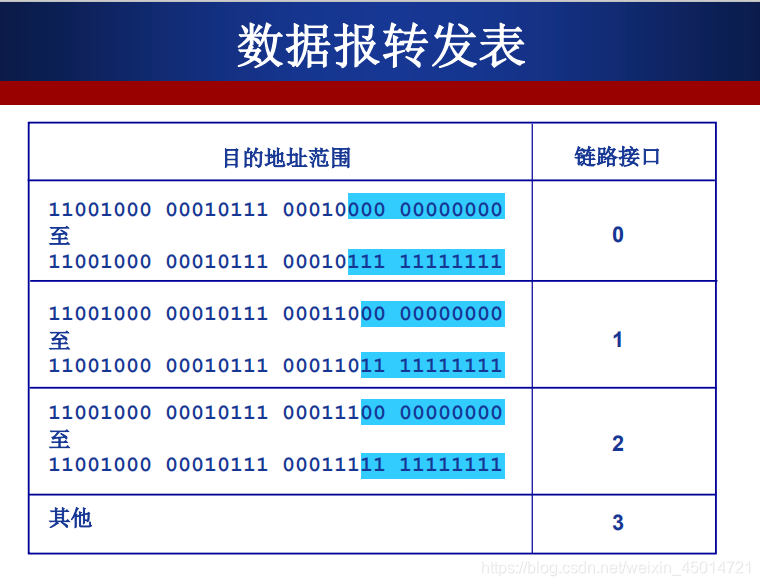

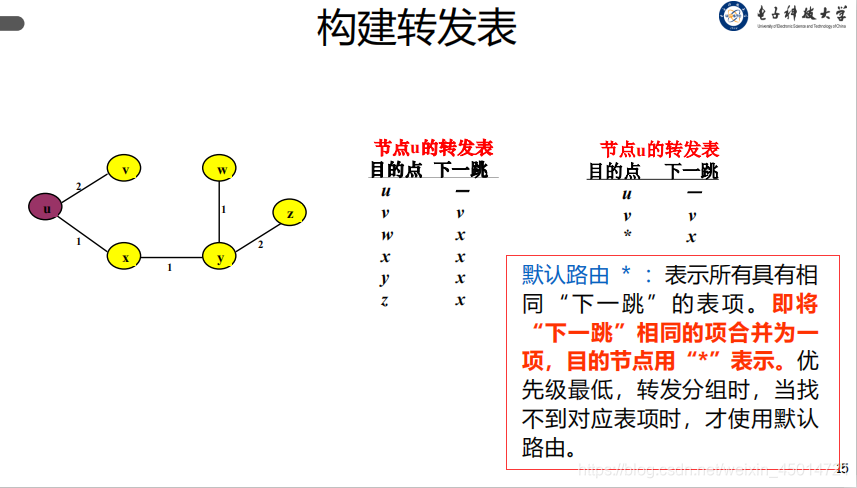

• 路由协议计算的信息存储在转发表（路由表）
• IP协议：寻址规约
• ICMP协议：用来报告数据报中的差错

分割线

分割线

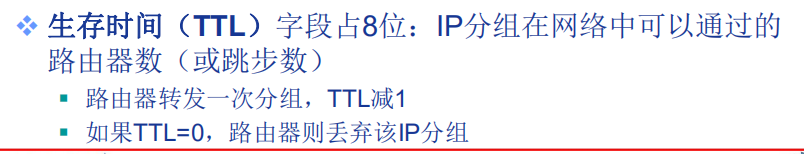

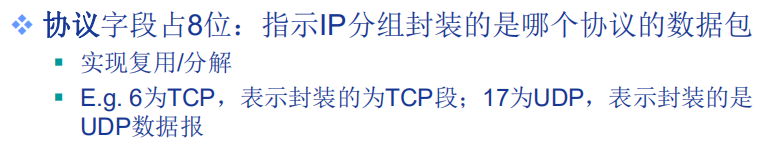

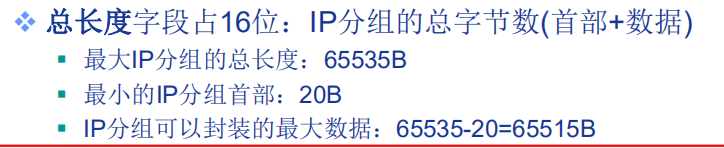

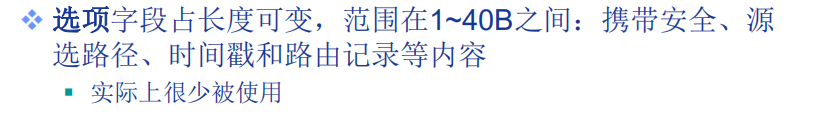

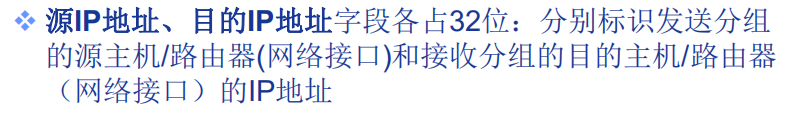

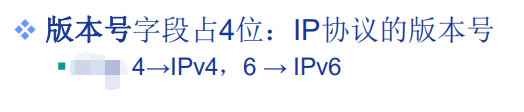

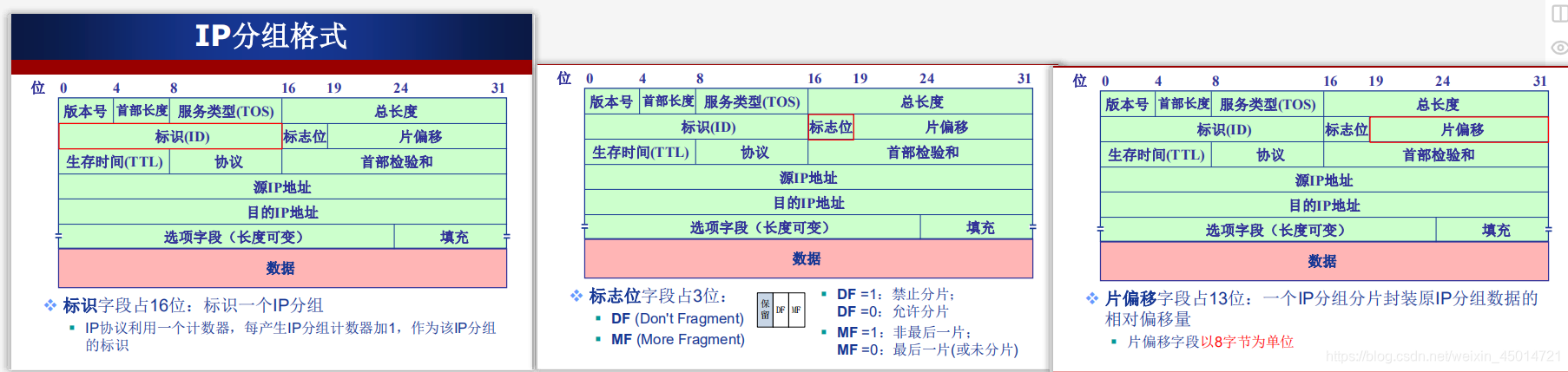

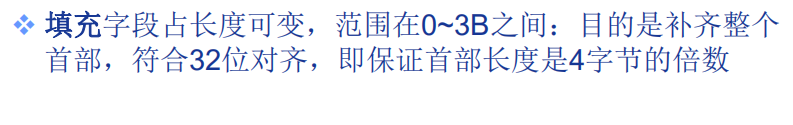

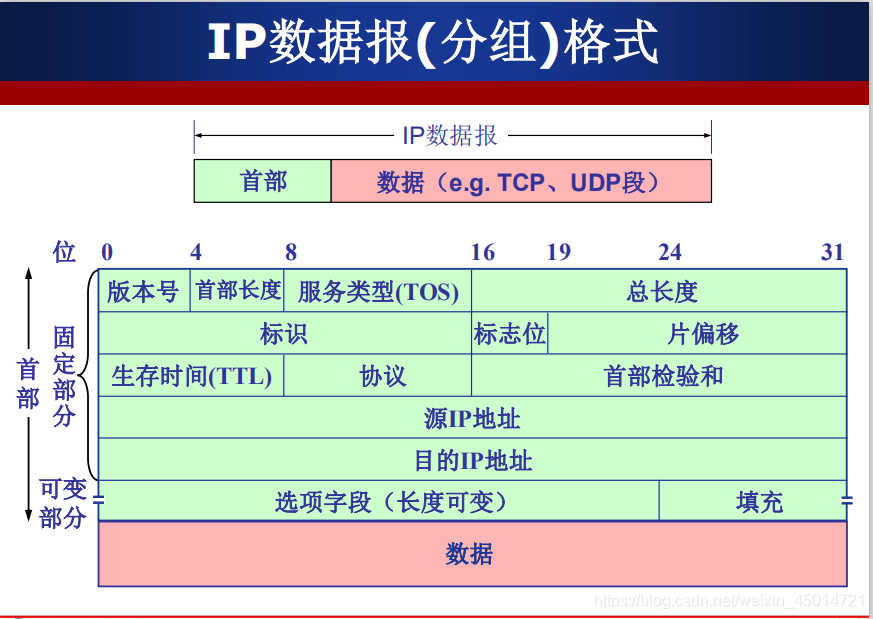

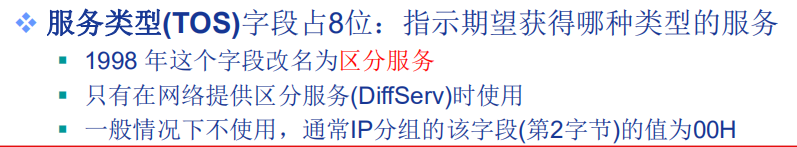

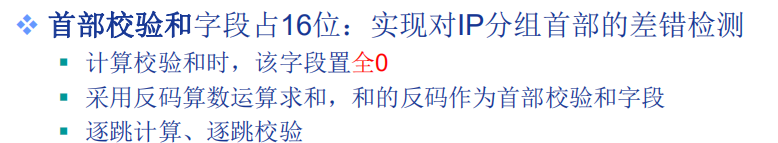

二、IP数据报

分割线

分割线

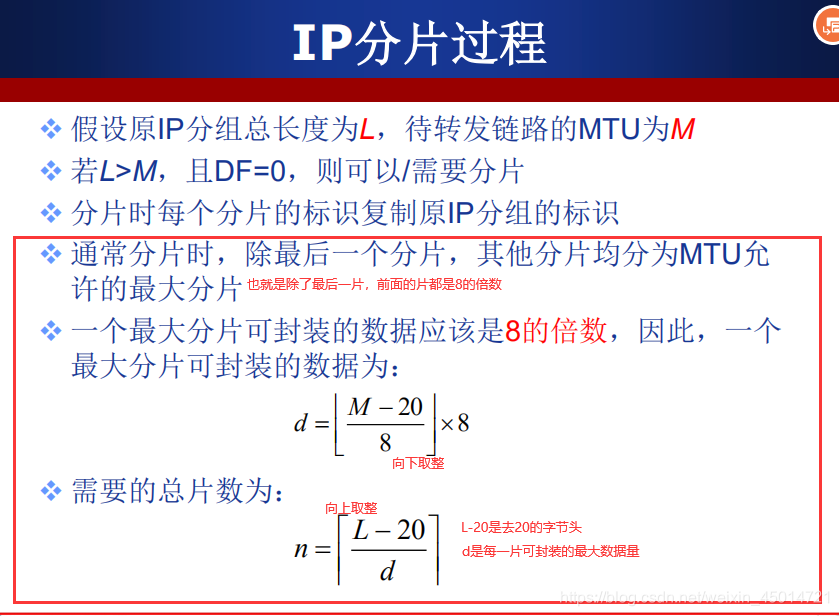

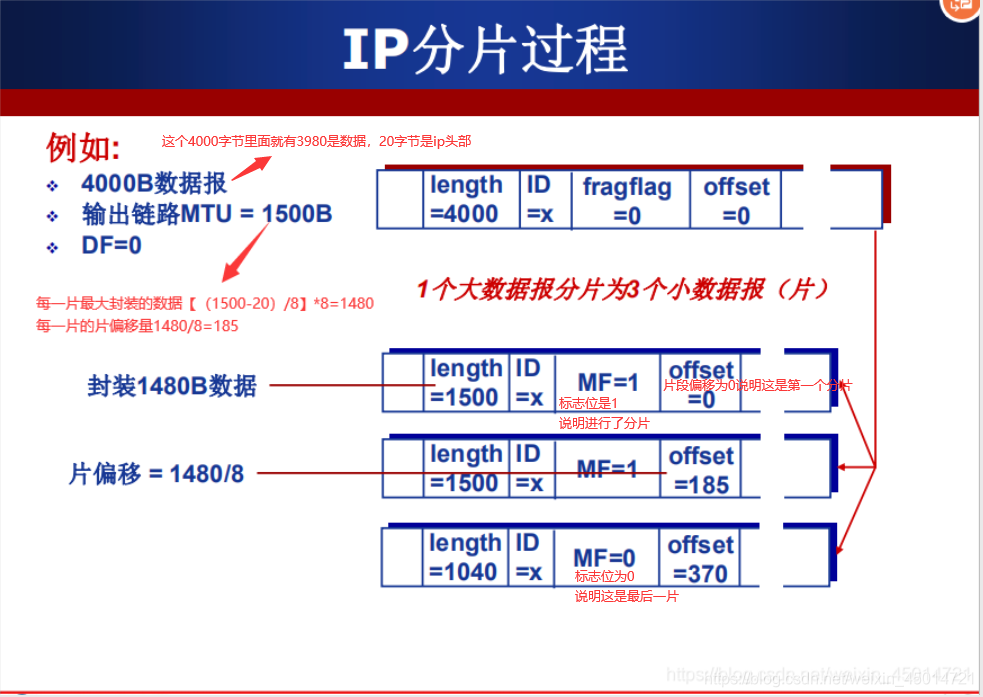

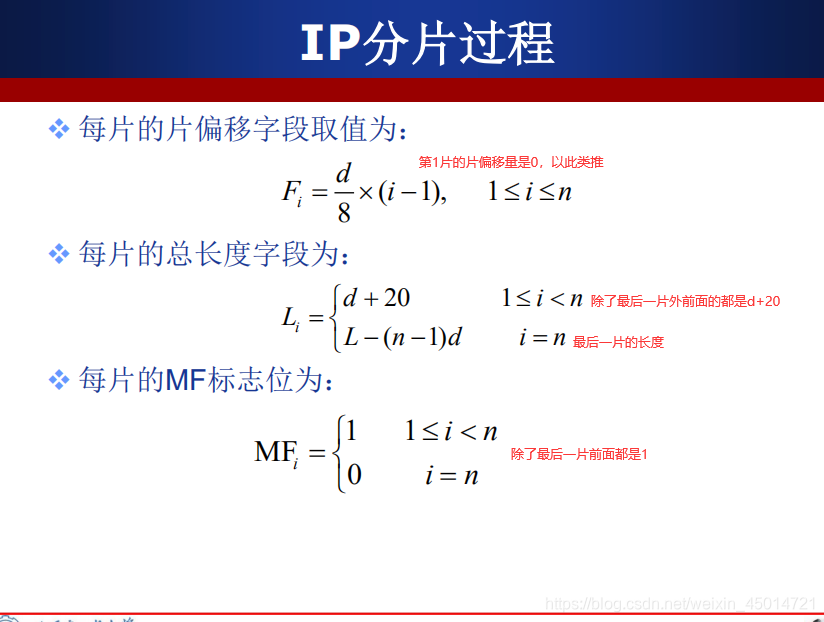

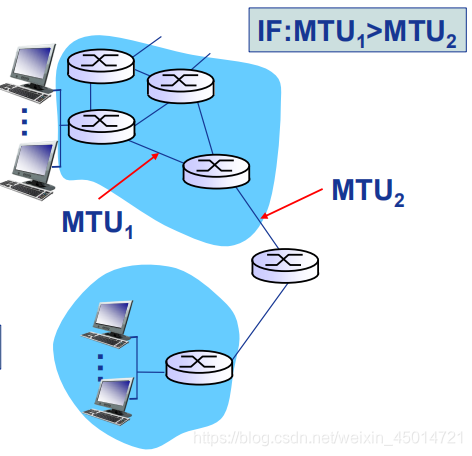

三、IP分片

• 网络链路存在MTU(最大传输单元)—链路层数据帧可封装数据的上限
• 不同链路的MTU不同







分割线

分割线

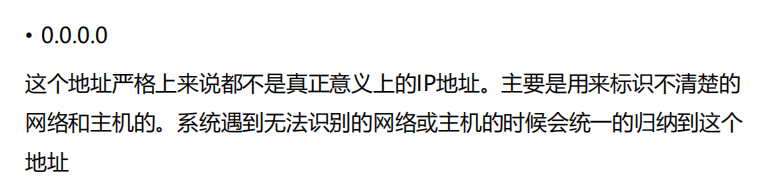

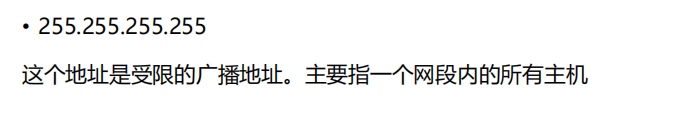

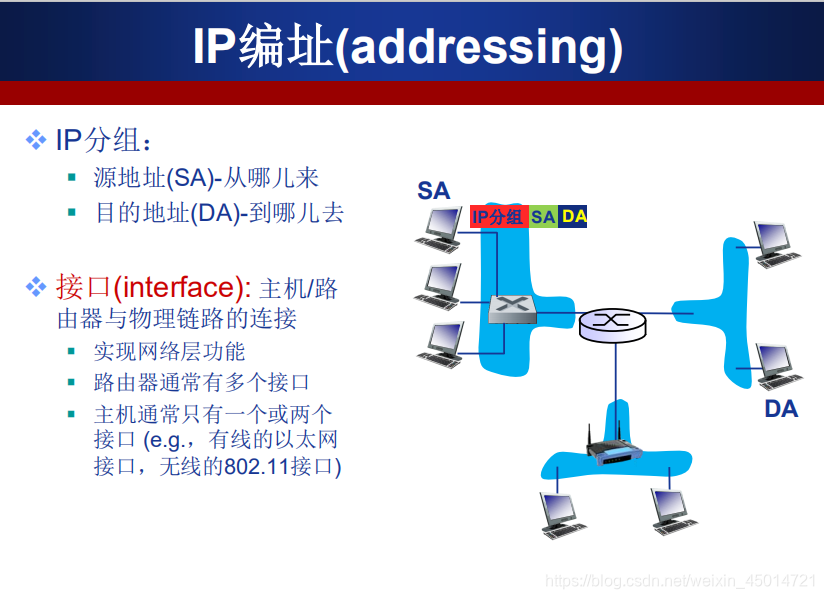

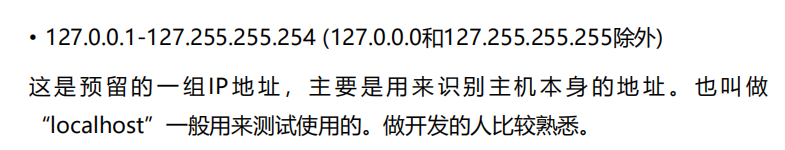

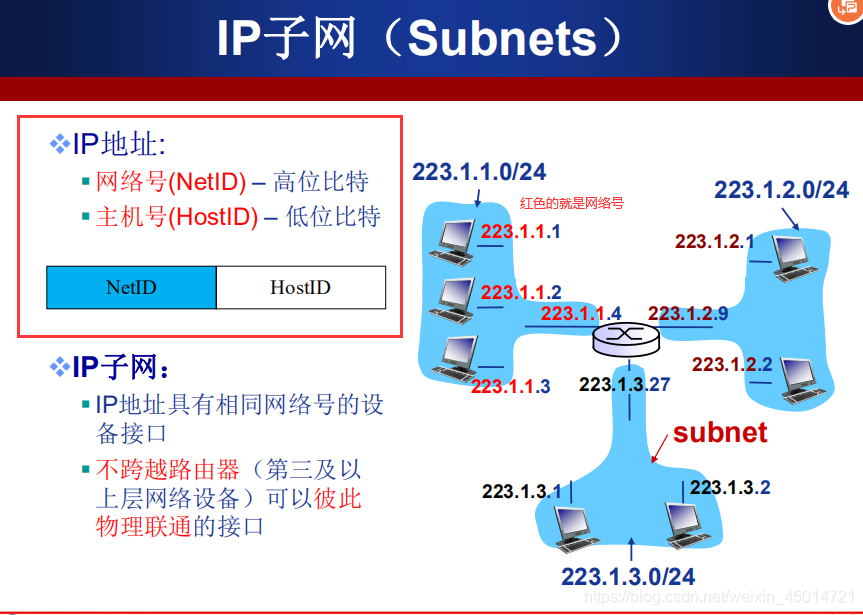

四、IP地址

分割线

分割线

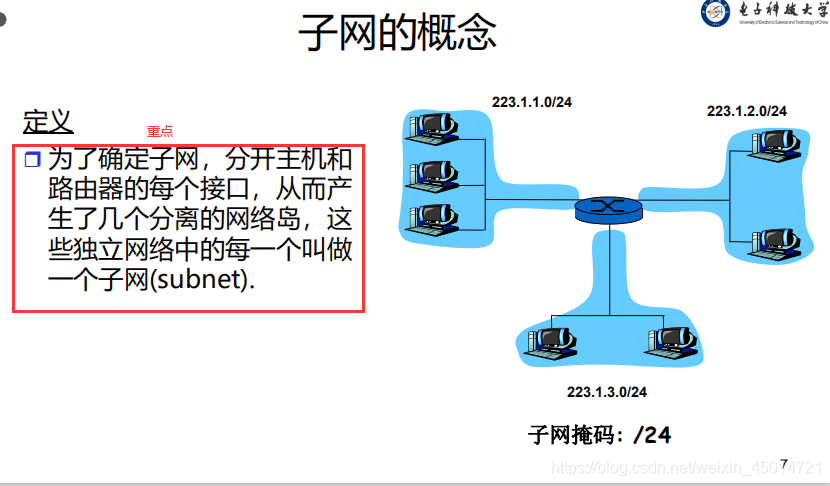

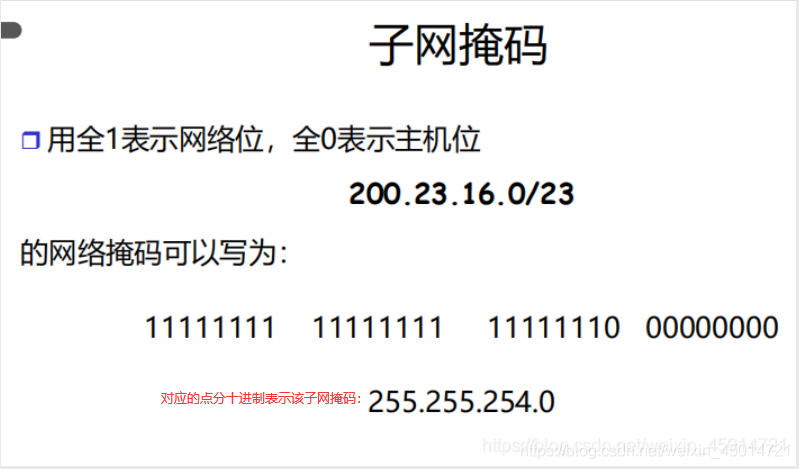

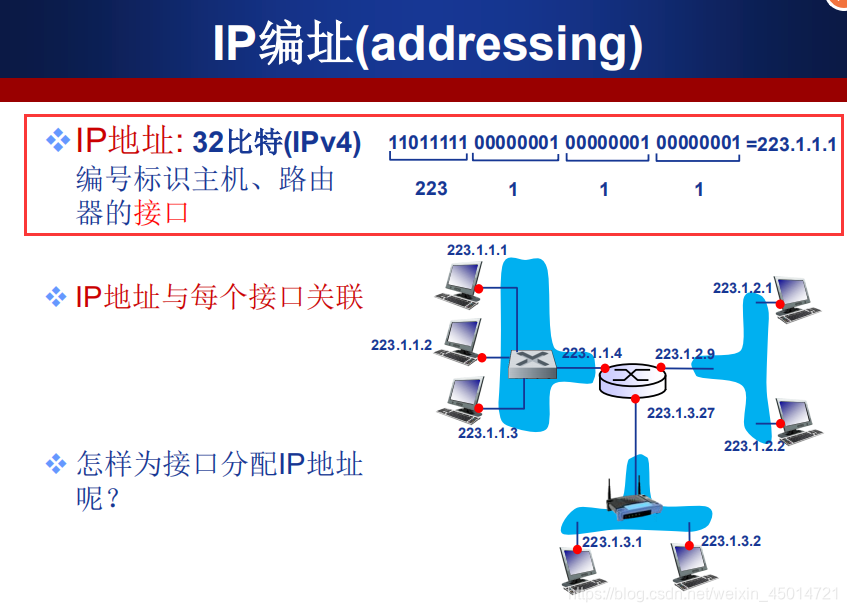

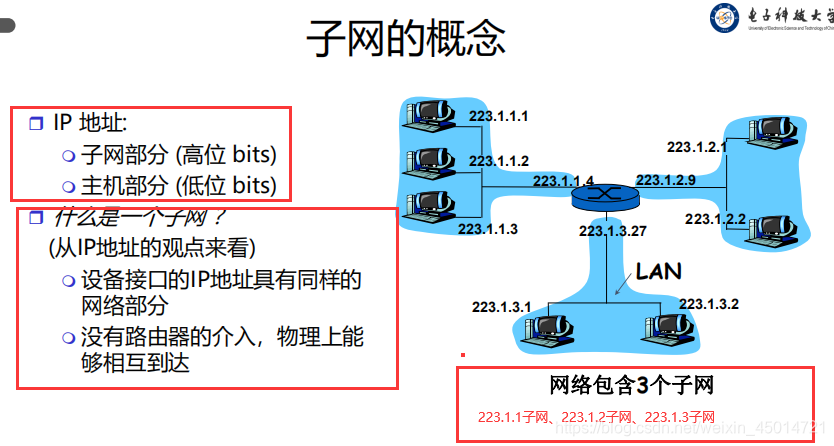

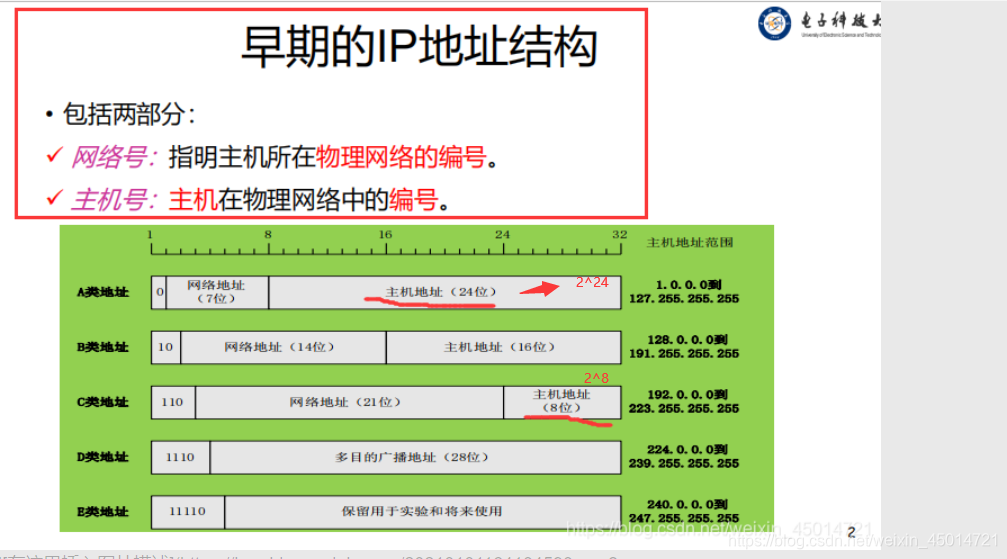

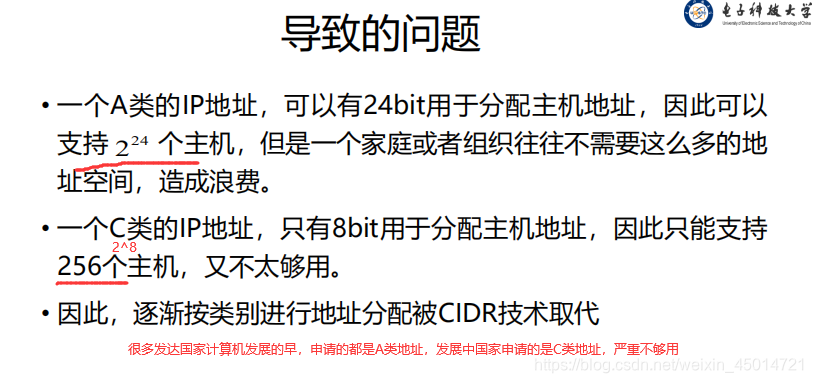

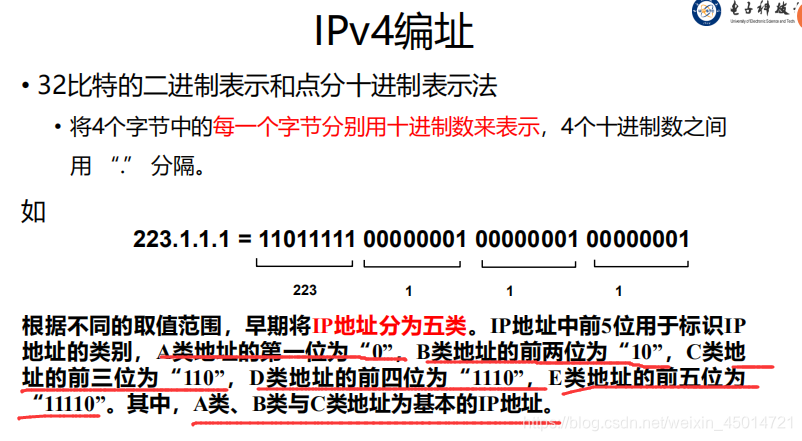

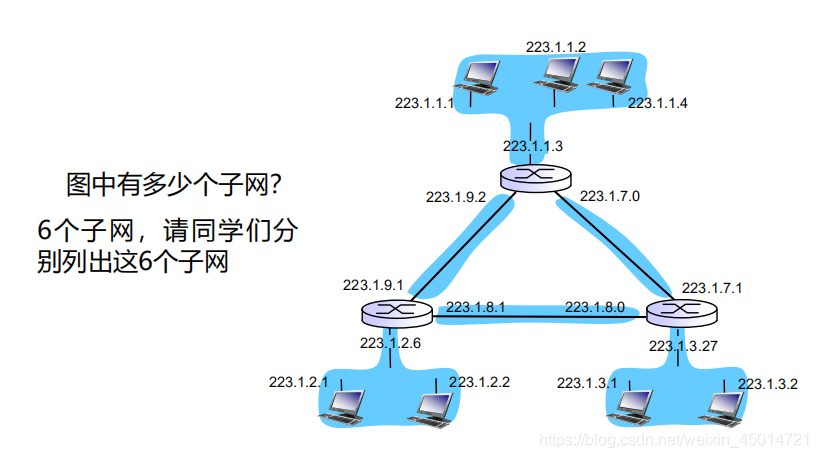

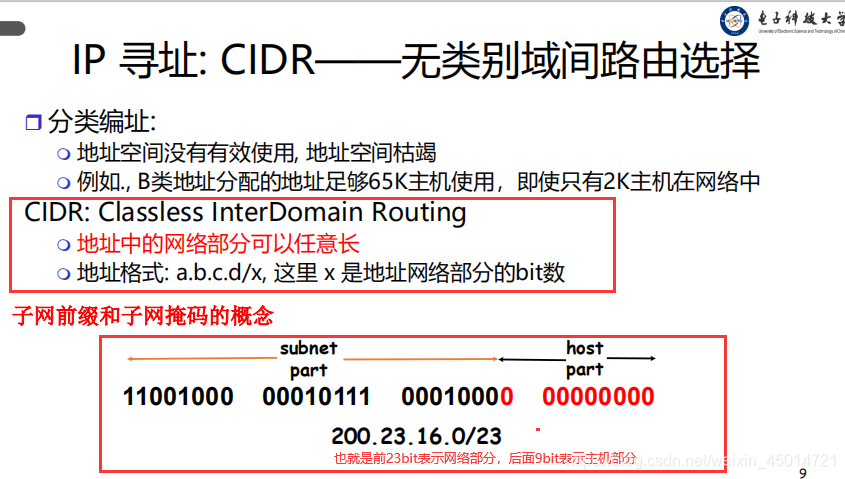

五、IPv4的编址

分割线

分割线

六、DHCP协议和NAT协议

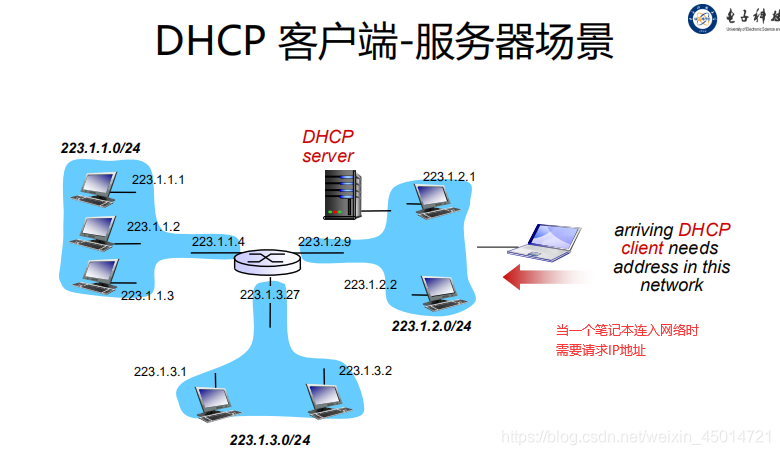

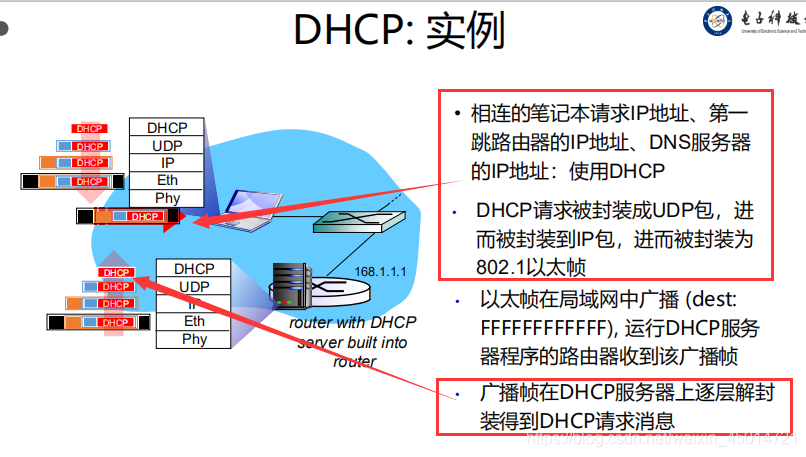

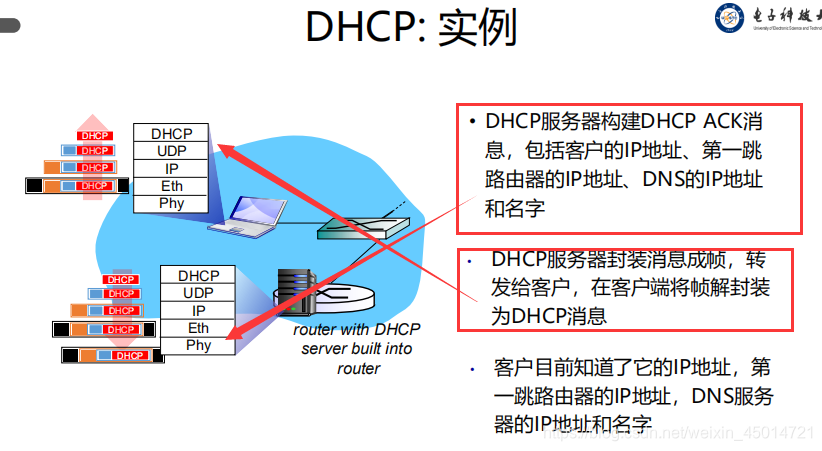

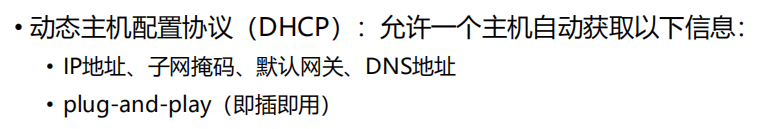

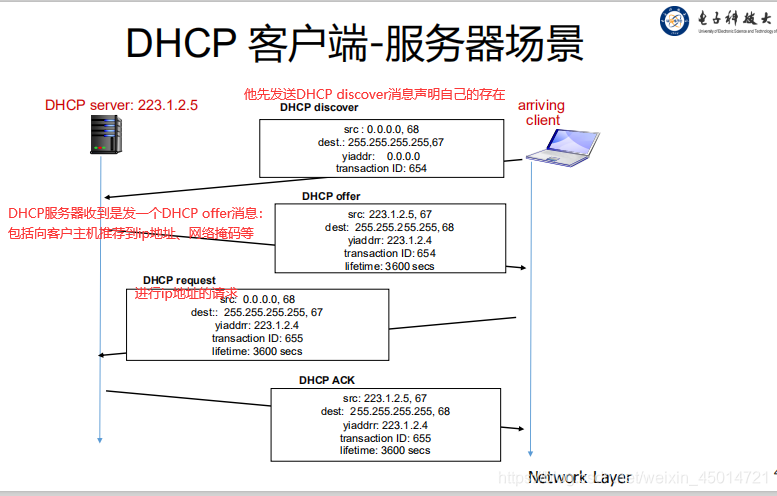

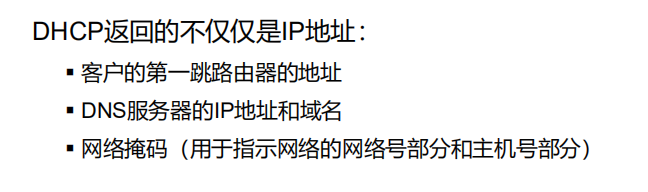

DHCP协议
当你要给一台计算机配网时就用到这个协议

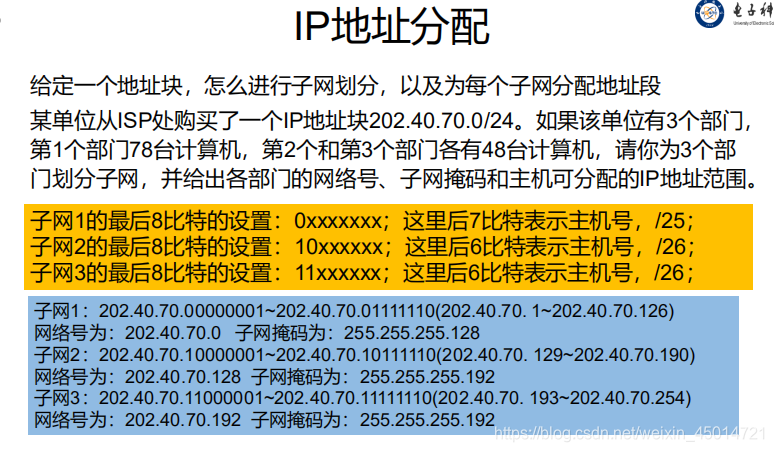

IP地址的分配

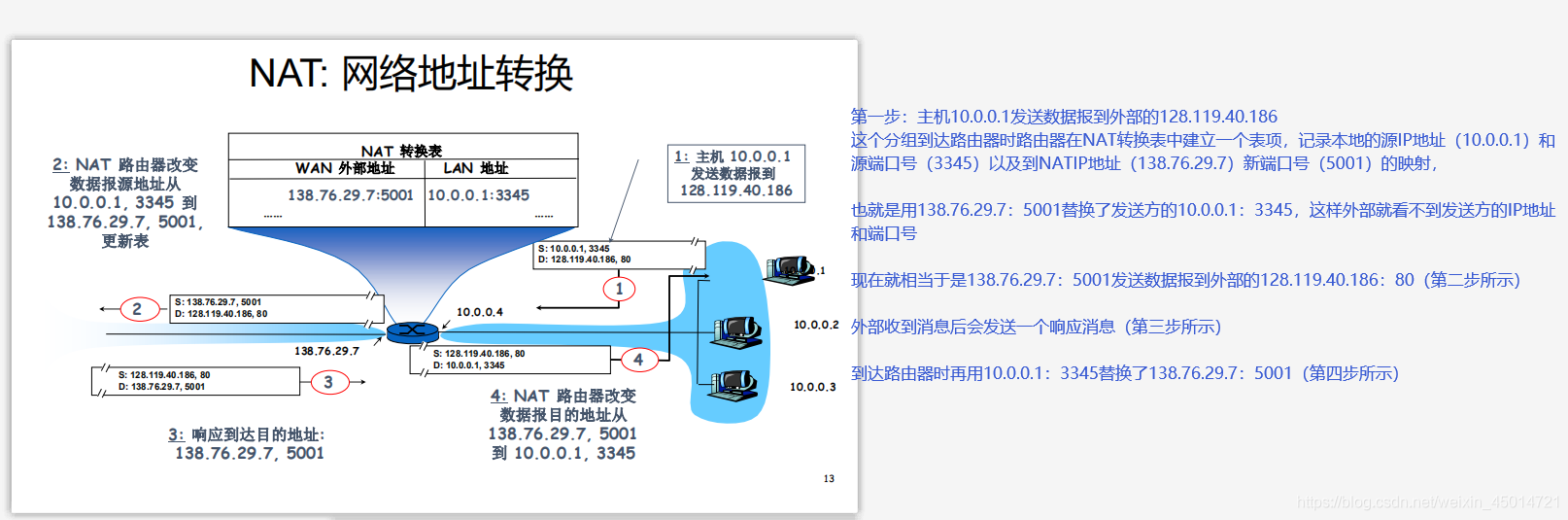

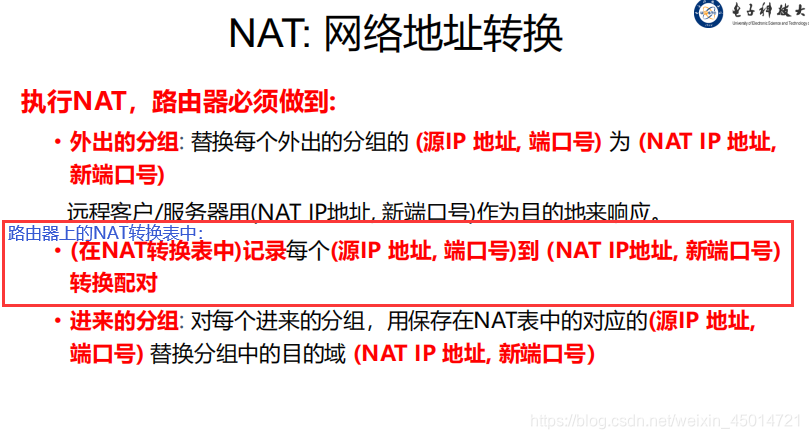

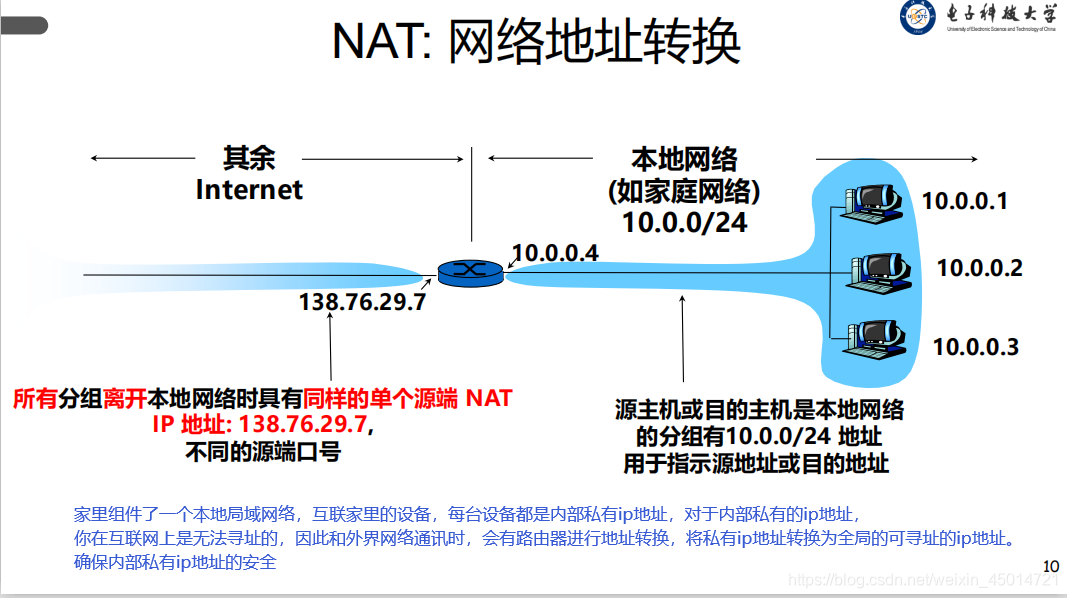

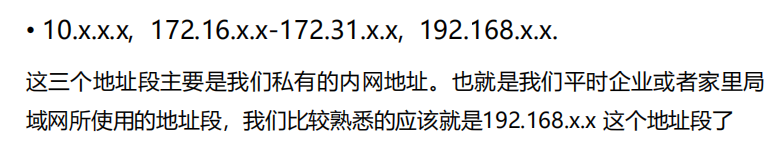

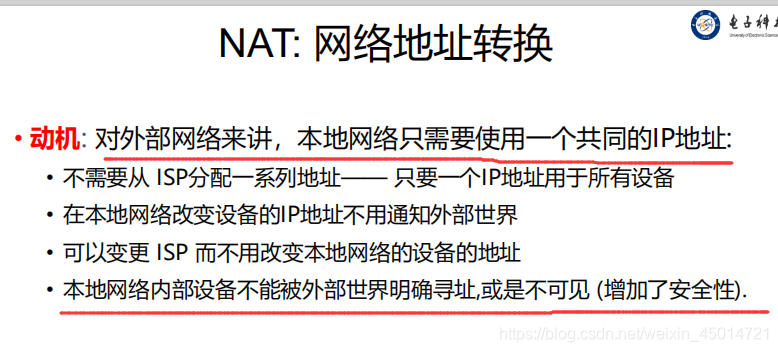

NAT网络

分割线

分割线

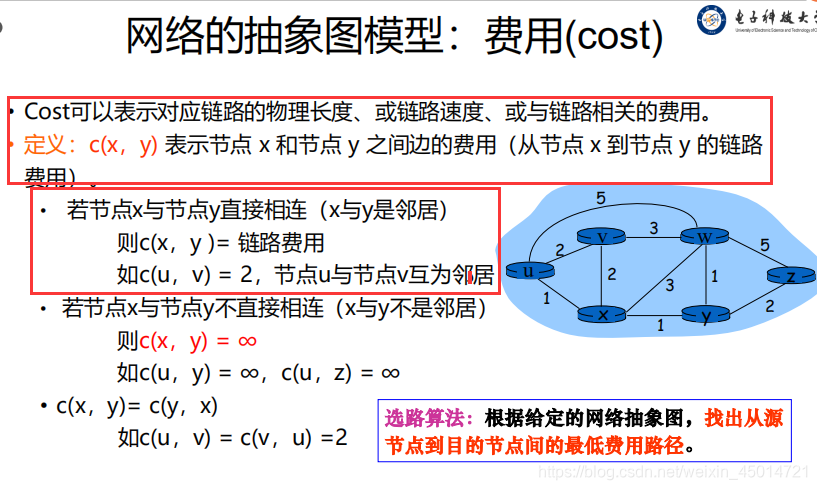

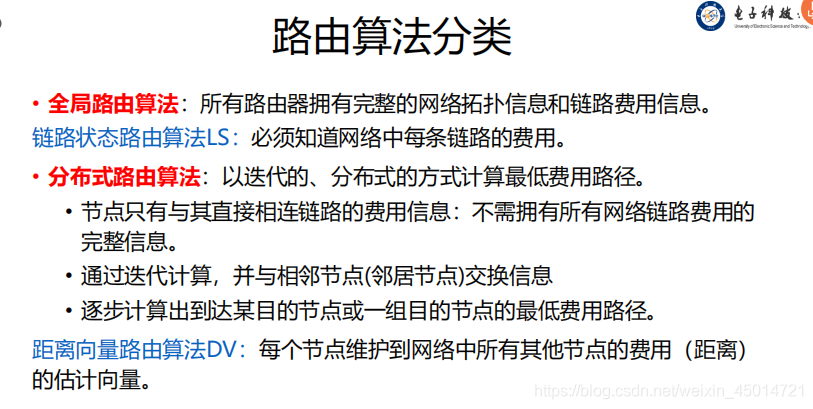

七、 选路算法

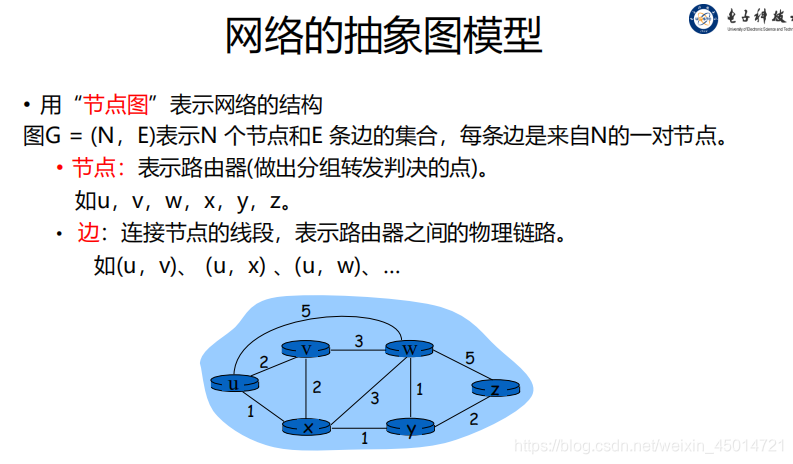

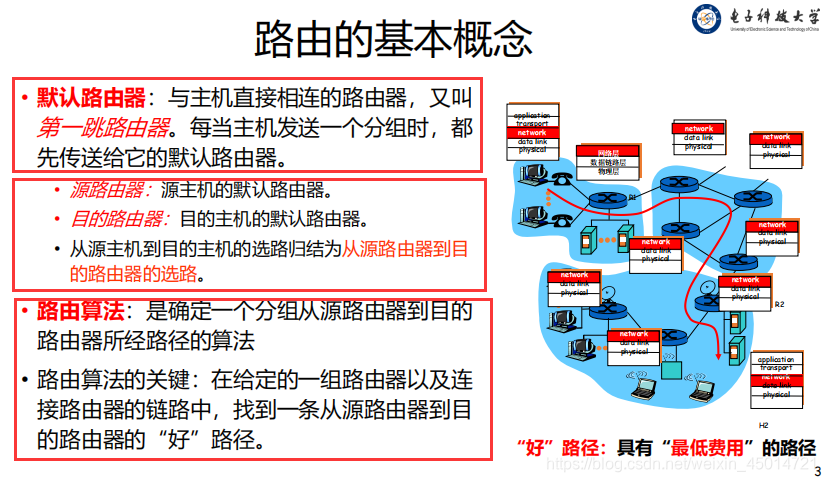

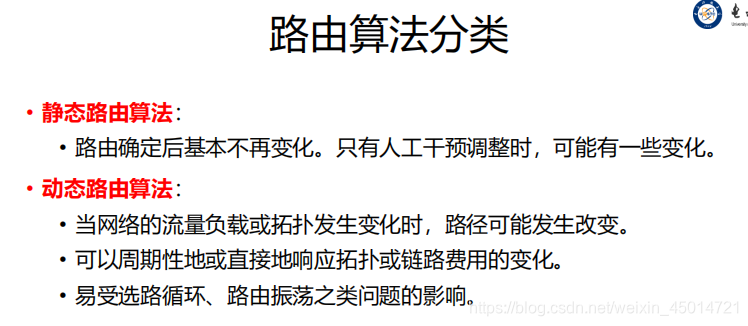

基本知识

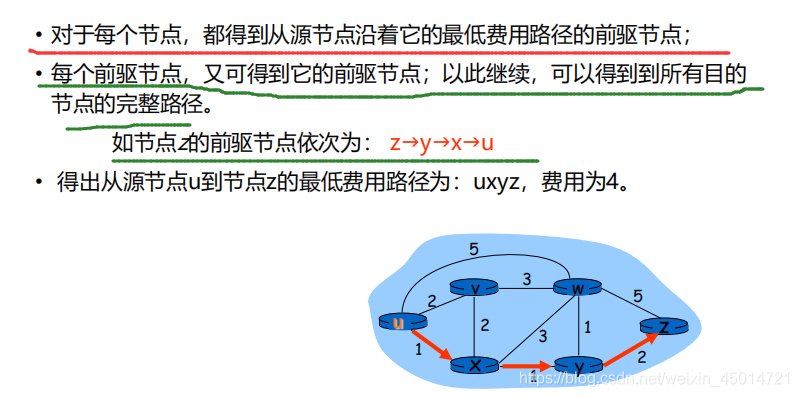

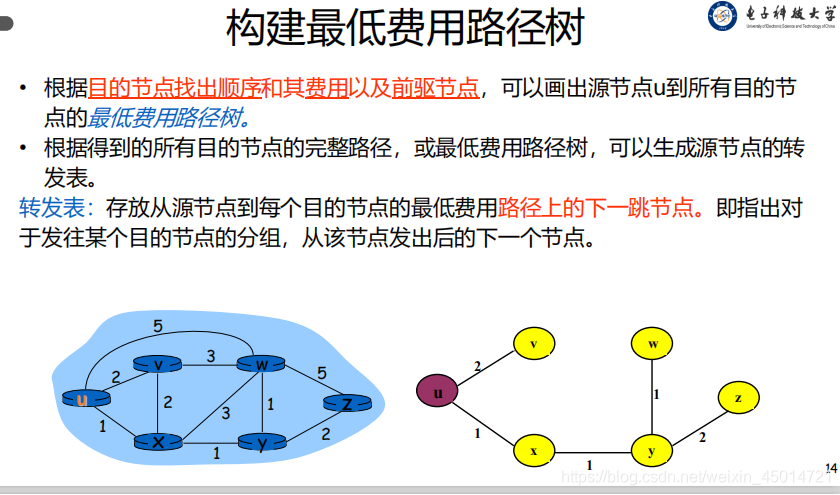

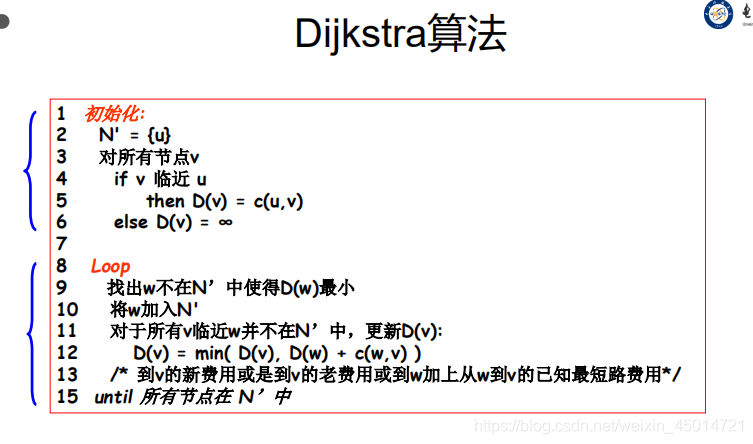

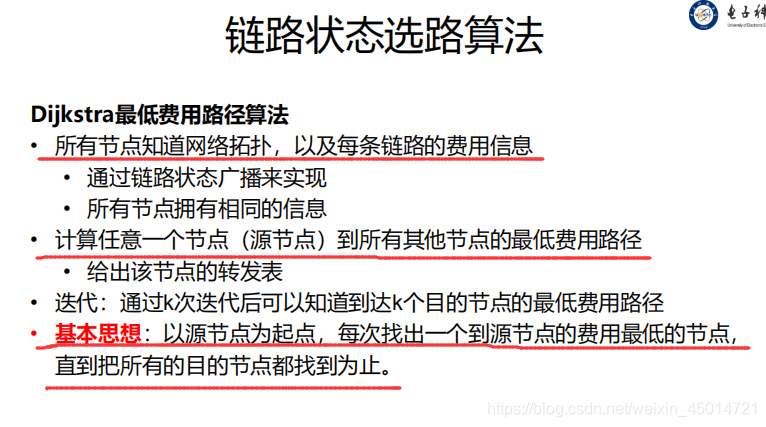

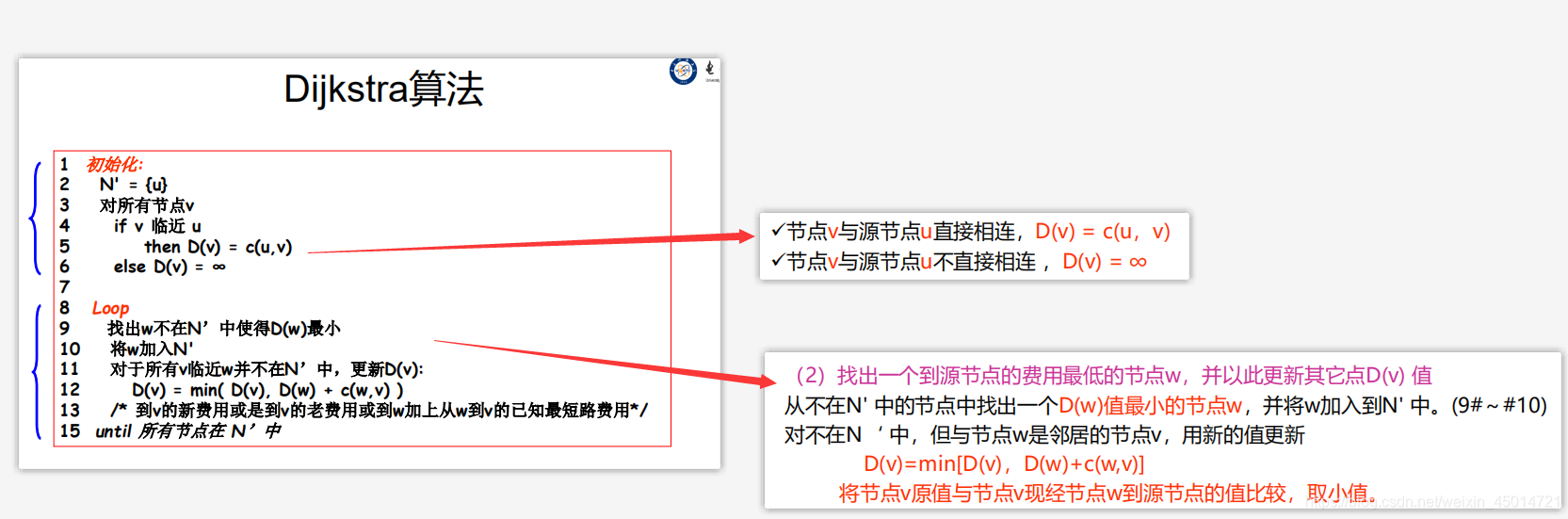

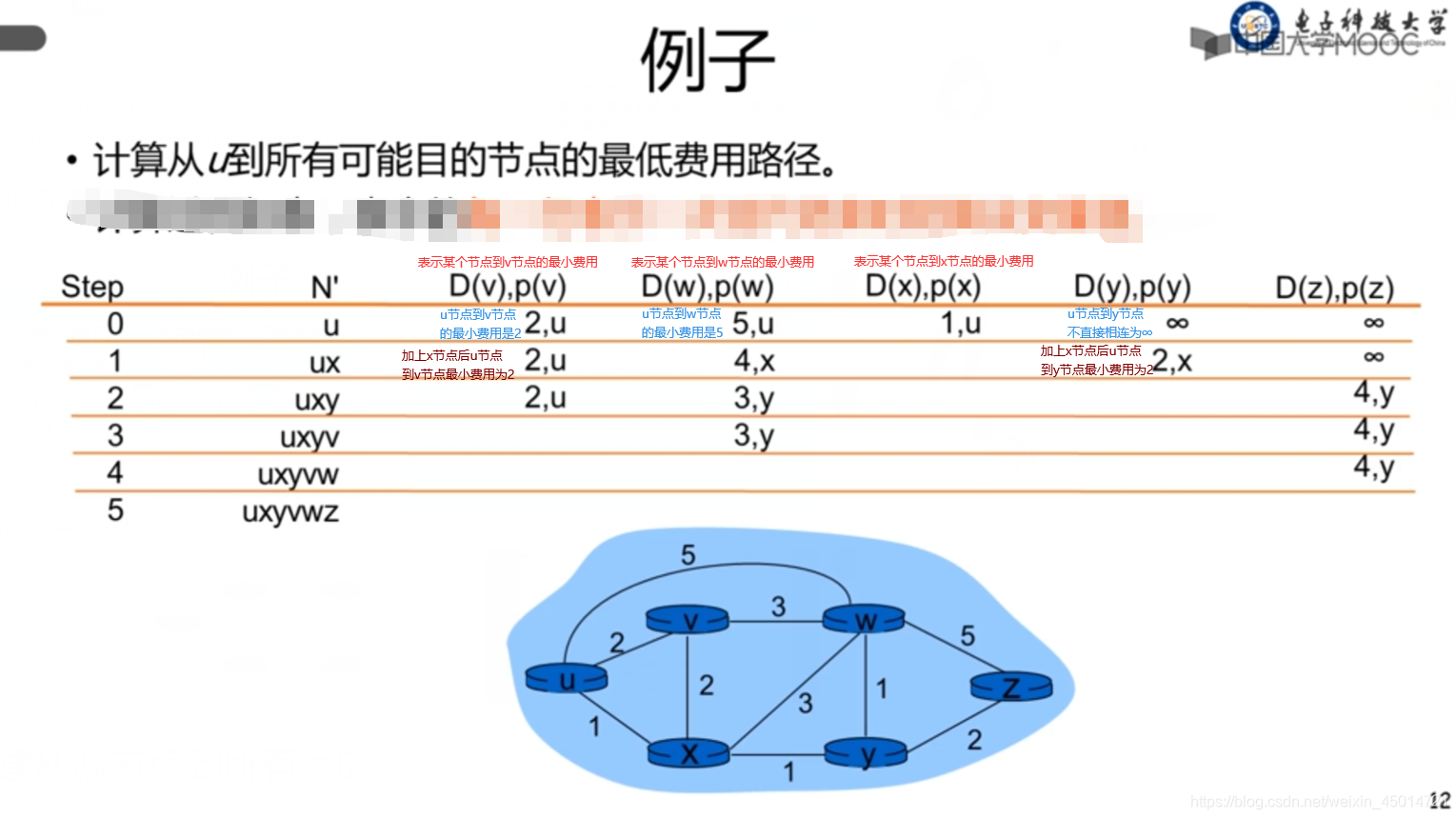

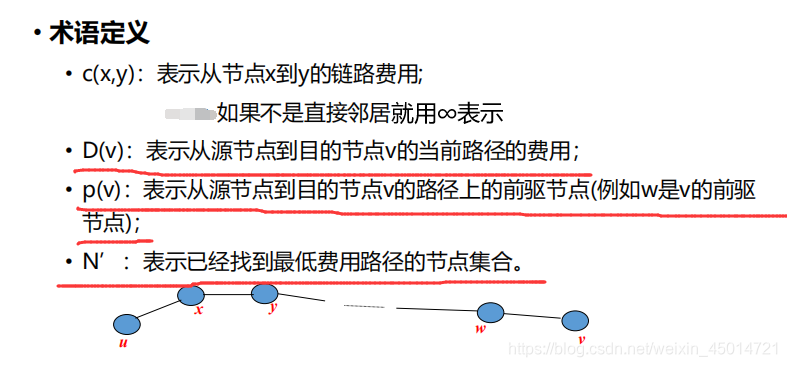

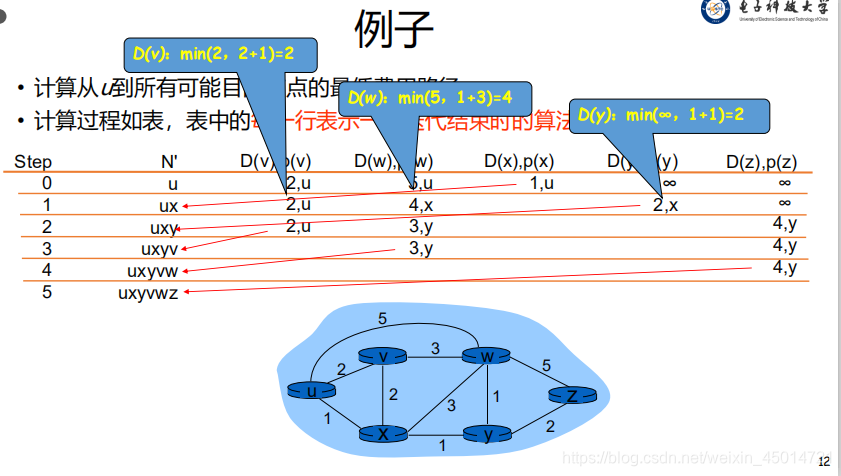

链路状态选路算法

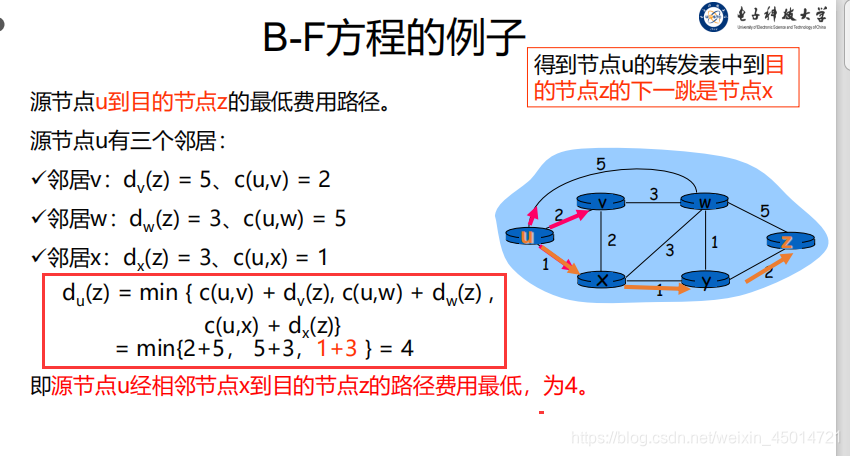

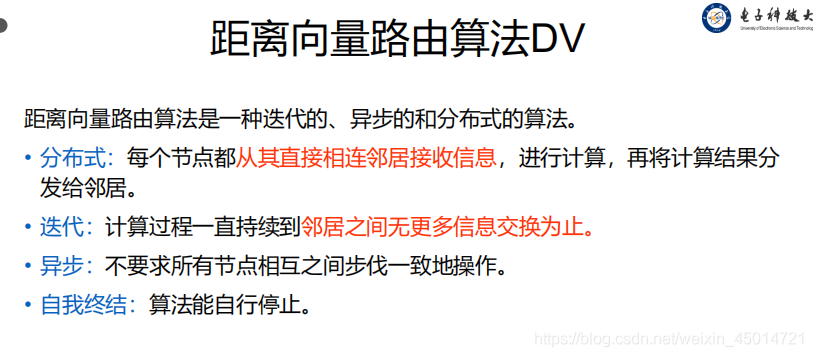

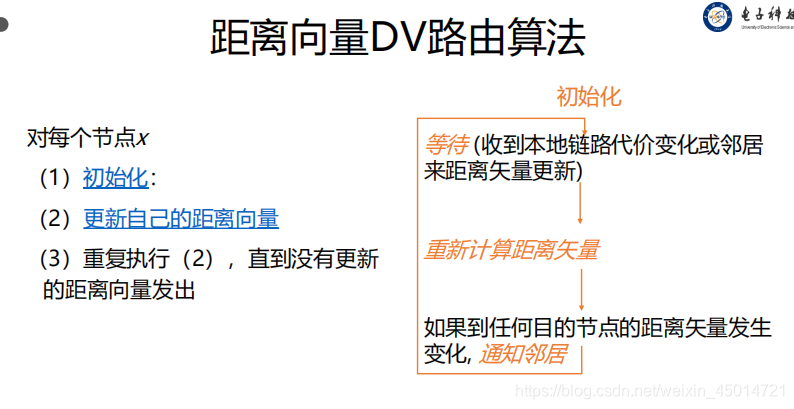

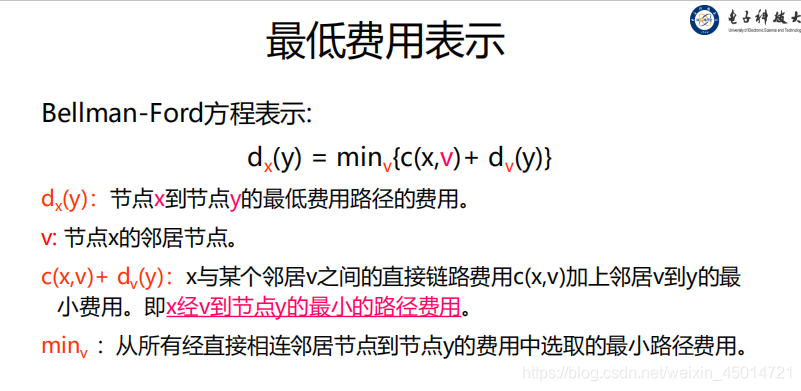

距离向量路由算法

后续的内容是具体计算过程，建议看视频
电子科技大学4.5.2距离向量路由算法
