ICMP协议分析

ICMP协议分析

1.关于ICMP：

ICMP是（Internet Control Message Protocol）Internet控制报文协议。 ICMP协议是一种面向无连接的协议，它是TCP/IP协议族的一个子协议，用于在IP主机、路由器之间传递控制消息。控制消息是指网络通不通、主机是否可达、路由是否可用等网络本身的消息。这些控制消息虽然并不传输用户数据，但是对于用户数据的传递和网络安全具有极其重要的意义。

2.为什么需要ICMP？

       IP分组传送不可靠，可能会遭遇各种问题，如丢包，发生堵塞，产生很大的延迟，抖动等。ICMP用来向源报告这些问题或者状况。也可以用来测试网络。

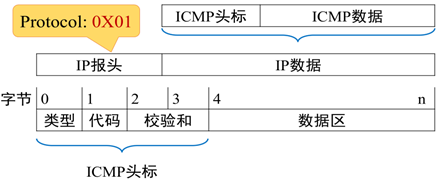

3.ICMP消息格式：

类型：占8位   代码：占8位   检验和：占16位

说明：ICMP所有报文的前4个字节都是一样的，但剩下的其他字节则互不相同。

ICMP报文的前4个字节是统一的格式，共有三个字段：即类型，代码和检验和。

8位类型和8位代码字段一起决定了ICMP报文的类型。

类型8，代码0：表示回显请求(ping请求)。

类型0，代码0：表示回显应答(ping应答)

类型11，代码0：超时

ICMP报文具体分为查询报文和差错报文(对ICMP差错报文有时需要做特殊处理，因此要对其进行区分。如：对ICMP差错报文进行响应时，永远不会生成另一份ICMP差错报文，否则会出现死循环)

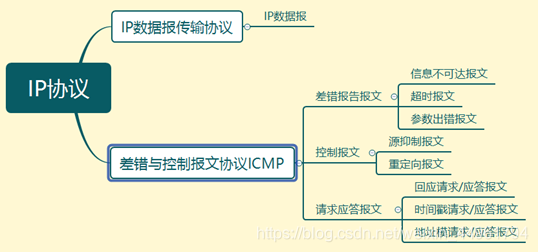

4.IP协议全貌：
