本文展示了如何使用Matlab的plot函数创建不同线型和标记样式的图形。在第一个例子中，使用了'-r'（红色实线）、'-.g'（绿色点画线）和'-b.'（蓝色实线加黑色点）来绘制随机数图形。在第二个例子中，结合了不同颜色和形状的数据点，如'-ko'（黑色线，红色填充圆圈）、'-cd'（蓝绿色线，绿色填充菱形）和'-bs'（蓝色线，蓝色填充正方形）。每个图形都配有网格线并设置了坐标轴标签。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

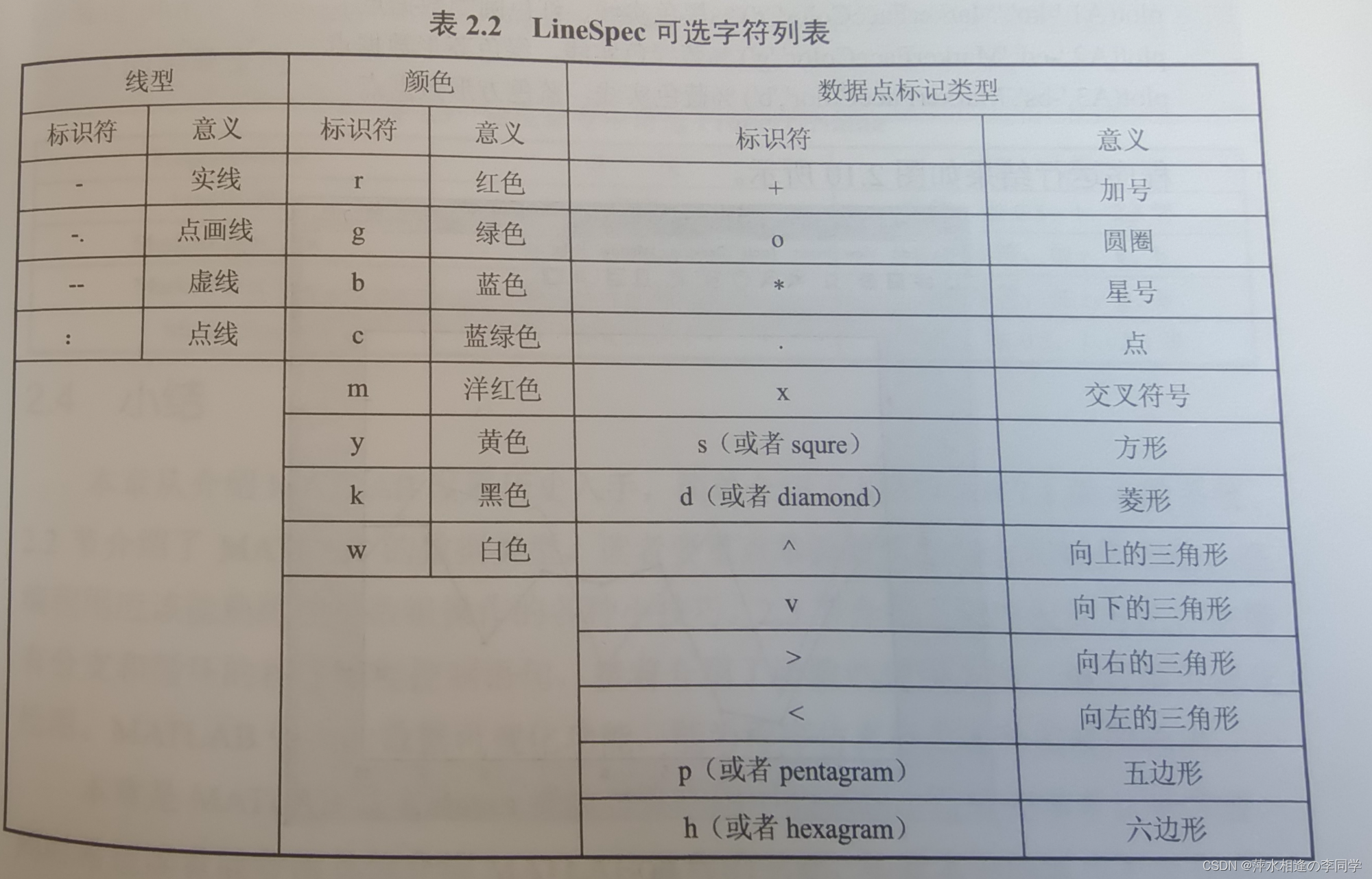

对于plot（X1,Y1,LineSpec)中LineSpec的设置有如图所示的样式设定

简单实现绘图

function main %主函数
A1 = randn(1,10);
A2 = randn(1,10);
A3 = randn(1,10);

%画图
figure
box on  %绘制网格线
hold on;%在同一个figure中需要多次调用plot，需要hold
plot(A1,'-r')%红色的实线
plot(A2,'-.g')%绿色的点画线
plot(A3,'-b.')%蓝色的实线，数据点为黑实点
xlabel('X-axis')
ylabel('Y-axis')

%画图2
figure
box on
hold on
plot(A1,'-ko','MarkerFaceColor','r')%黑色实线，红色圆圈数据点
plot(A2,'-cd','MarkerFaceColor','g')%蓝绿色实线，绿色棱形数据点
plot(A3,'-bs','MarkerFaceColor','b')%蓝色实线，蓝色方形数据点
end

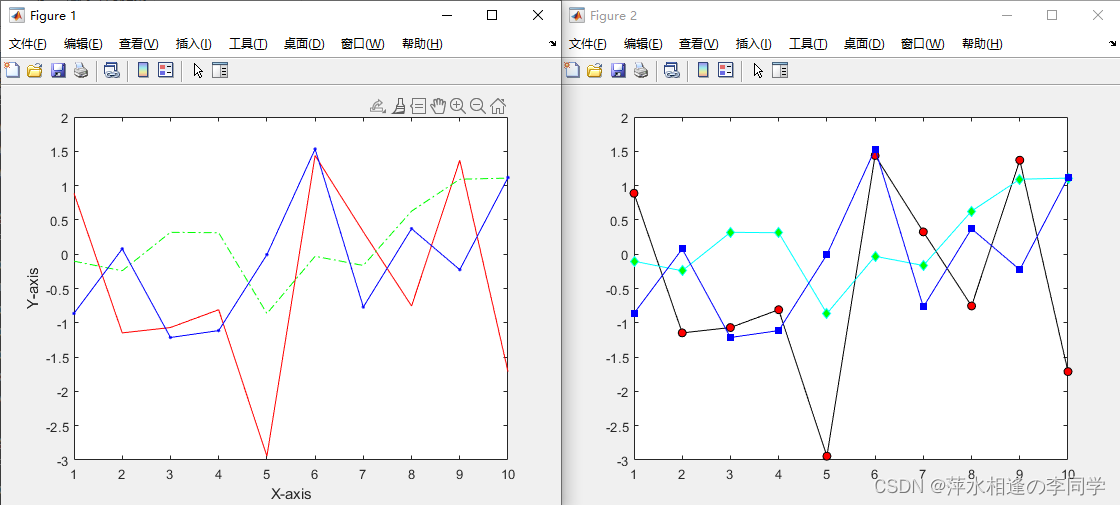

效果图
