Altium Designer 18 如何导出 3D模型的PDF

最新推荐文章于 2025-07-07 10:30:52 发布
最新推荐文章于 2025-07-07 10:30:52 发布
阅读量1.3w 收藏 8
点赞数 1
CC 4.0 BY-SA版权
分类专栏： AD
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_44880138/article/details/90734979
本文详细介绍从3D视角调整模型角度到打印的全过程，包括切换3D视角、调整模型角度、导出文件、命名及选择合适的PDF阅读器。强调使用AdobeAcrobatReaderDC的重要性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

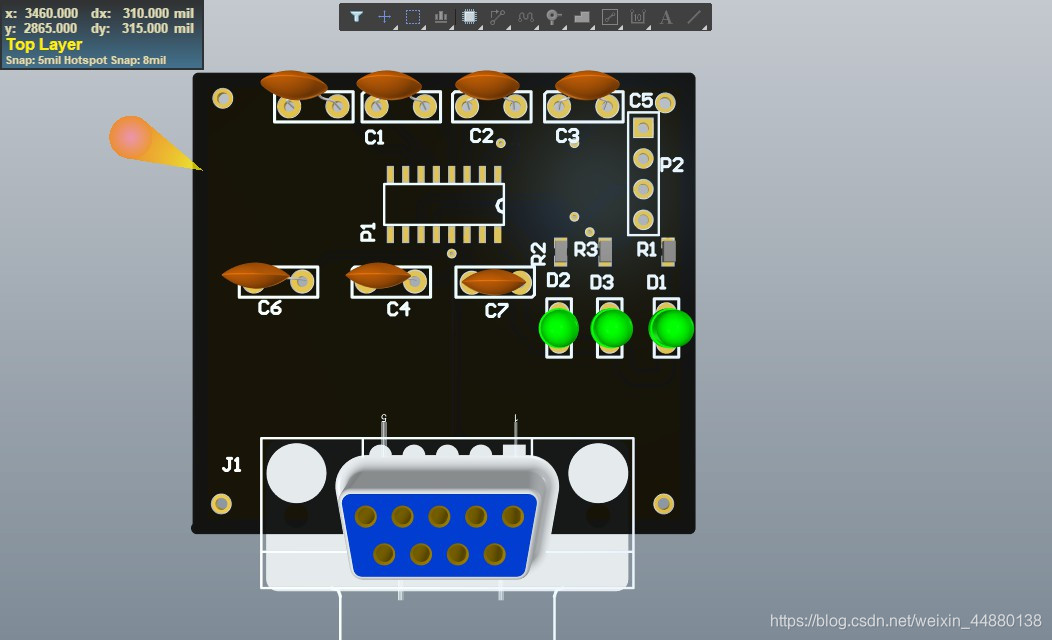

首先打开一个已经画好的项目，按快捷键3切换成3D视角，然后按住shift调整模型的角度，最终打印出来的角度就是你调整后的，下图就是我调整后的
在这里插入图片描述

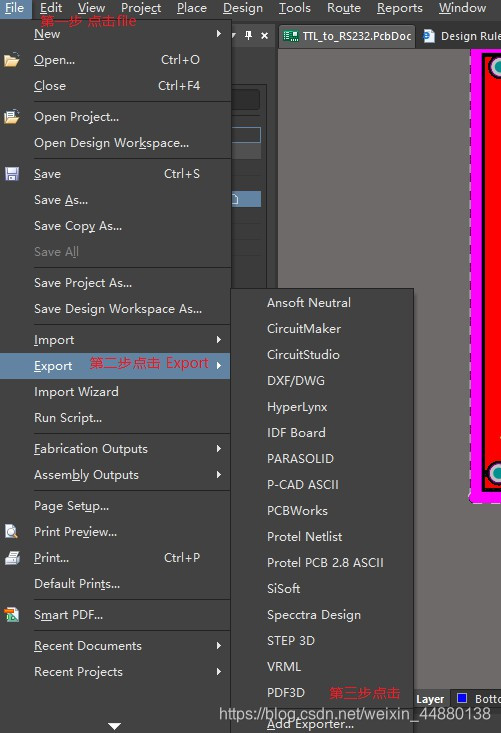

接着便是按照步骤来，请看图
在这里插入图片描述

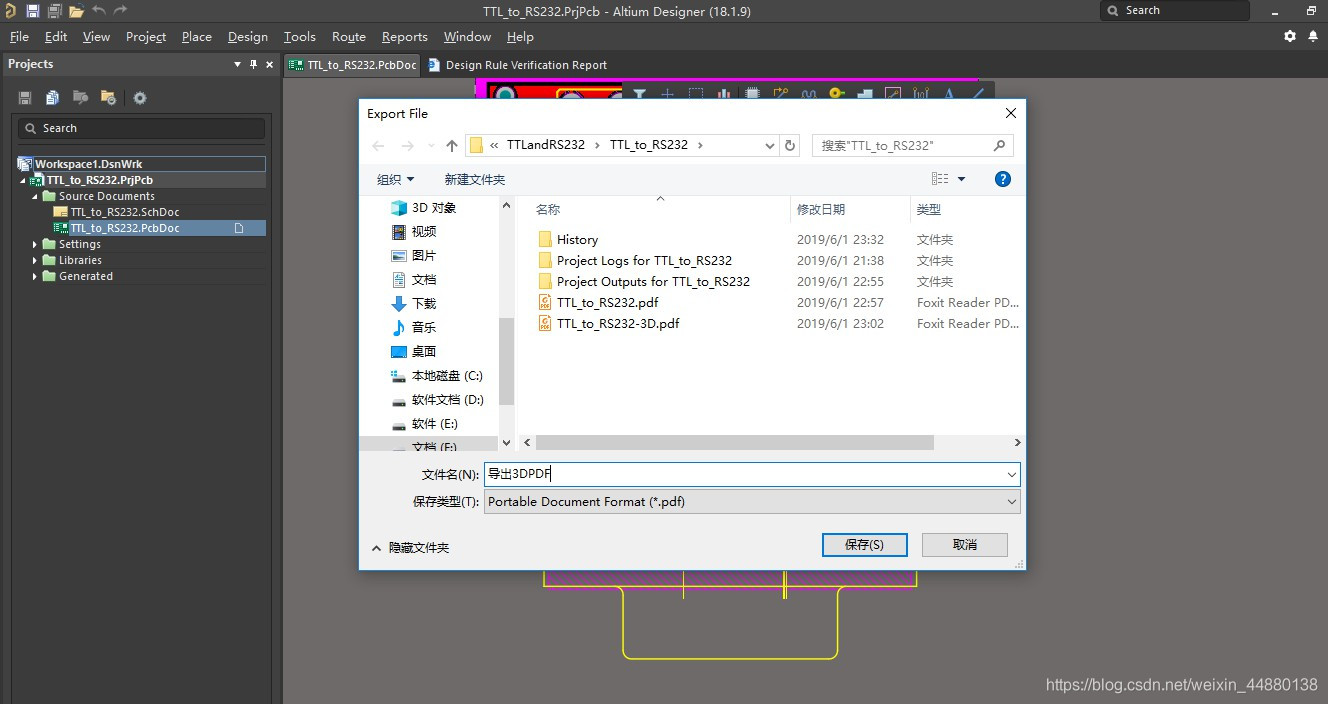

第二步，给导出的文件命名
在这里插入图片描述

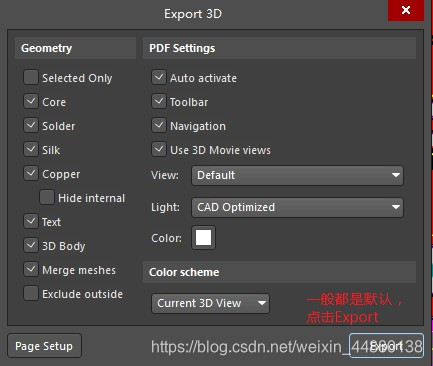

第三步，一般情况下选择默认即可
在这里插入图片描述

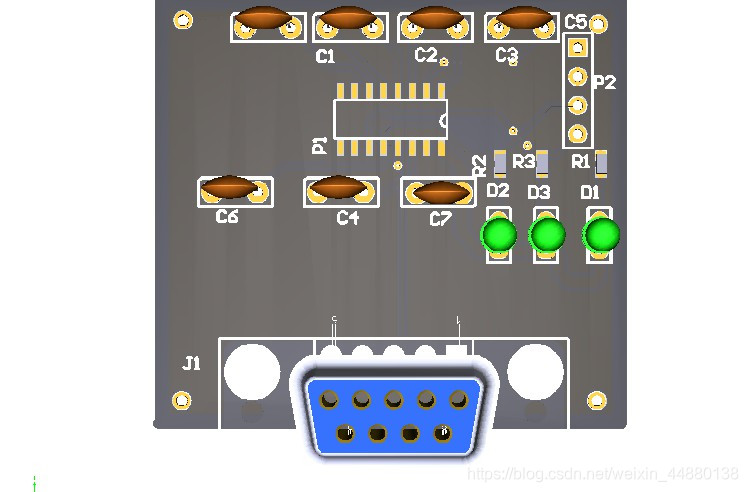

最后要注意的是打开导出的PDF文件不能用福昕阅读器，因为他没有3D功能，我选择了Adobe Acrobat Reader DC 来打开。下图是打开后的界面
在这里插入图片描述
