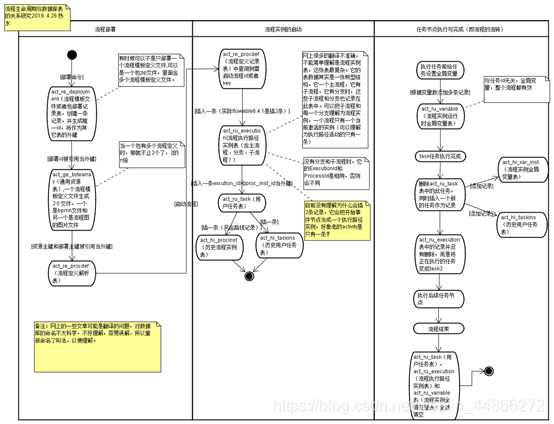

1. 流程生命周期与数据库表之间的逻辑关系
在这里插入图片描述

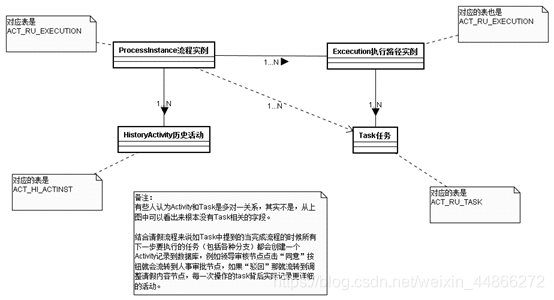

2. Flowable流程对象之间关系

在这里插入图片描述

3. act_ru_execution详解
ACTIVITI ACT_RU_EXECUTION 表

这个表是工作流程的核心表，流程的驱动都和合格表有密切的关系。

一般来讲一个流程实例都有一条主线。如果流程为直线流程，那么流程实例在这个表中只有一条记录对应。

ID_：EXECUTION主键，这个主键有可能和PROC_INST_ID_相同，相同的情况表示这条记录为主实例记录。

REV_：表示数据库表更新次数。

PROC_INST_ID_：一个流程实例不管有多少条分支实例，这个ID都是一致的。

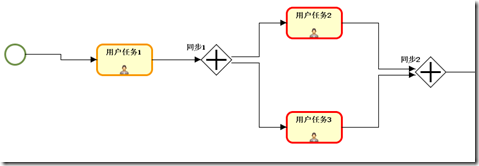

比如以下流程：
在这里插入图片描述
这个对应的EXECUTION数据为：

这个图就描述的很清楚了。
10000001020315 记录为主流程，实例ID都为10000001020315，分支流程实例的父ID为10000001020315。

BUSINESS_KEY_:这个为业务主键，主流程才会使用业务主键，另外这个业务主键字段在表中有唯一约束。

PARENT_ID_：这个记录表示父实例ID，如上图，同步节点会产生两条执行记录，这两条记录的父ID为主线的ID。

PROC_DEF_ID_ :流程定义ID

SUPER_EXEC ：这个如果存在表示这个实例记录为一个外部子流程记录，对应主流程的主键ID。

ACT_ID_：表示流程运行到的节点，如上图主实例运行到ANDGateway1 节点。

两个子实例运行到UserTask1,UserTask2节点。

IS_ACTIVE_ : 是否活动流程实例，比如上图，主流程为非活动实例，下面两个为活动实例，如果UserTask2完成，那么这个值将变为0即非活动。

IS_CONCURRENT_:是否并发。上图同步节点后为并发，如果是并发多实例也是为1。

IS_SCOPE_: 这个字段我跟踪了一下不同的流程实例，如会签，子流程，同步等情况，发现主实例的情况这个字段为1，子实例这个字段为0。

TENANT_ID_ : 这个字段表示租户ID。可以应对多租户的设计。

IS_EVENT_SCOPE: 没有使用到事件的情况下，一般都为0。

SUSPENSION_STATE_：这个表示是否暂停。

总结：
（1）如果是单例流程，执行对象ID就是流程实例ID
（2）如果一个流程有分支和聚合，那么执行对象ID和流程实例ID就不相同
（3）一个流程中，流程实例只有1个，执行对象可以存在多个。

4. Activiti业务键（businessKey）
问题：如何让业务对象和对应的流程关联？

发现ProcessInstance 有个方法getBusinessKey()可以得到一个businessKey。

ProcessInstance 对应数据库中的表act_ru_execution有个字段BUSINESS_KEY_对应类中的businessKey，这个字段在创建表时自动被设置为unique

解决：

1、保证流程的ID和业务对象的类名一致。例如：流程id为LeaveBill，我们的业务对象的类名也创建为LeaveBill。

2、在流程启动的时候获取业务对象执行方法的时候传入businessKey，workflowService.startProcess(key,businessKey,vars);（这里vars为一些变量根据实际情况可有可无）businessKey 产生规则： className+“.”+objId

    public void startProcess(Long id) {
        //1. 获取业务对象
        LeaveBill bill = this.get(id);
        if(bill!=null){
            // 修改业务对象状态
            bill.setState(1);// 请假单状态 0初始录入,1.开始审批,2为审批通过
            this.update(bill);
            //2. 添加流程变量（Map）
            Map<String,Object> vars = new HashMap<>();
            vars.put("inputUser", bill.getUser().getName());
            // 添加变量来描述业务对象的信息
            String classType =bill.getClass().getSimpleName();
            vars.put("classType", classType);
            vars.put("objId", bill.getId());
            //3. 启动流程
            // 获取流程定义key
            String key = classType;
            // 获取业务键 产生规则： className+“.”+objId
            String businessKey = classType +"." + bill.getId();
            this.workflowService.startProcess(key,businessKey,vars);
        }
    }

3、根据以下方法就可以用taskId获取业务对象id

public String getBusinessObjId(String taskId) {
        //1  获取任务对象
        Task task  =  taskService.createTaskQuery().taskId(taskId).singleResult();

        //2  通过任务对象获取流程实例
        ProcessInstance pi = runtimeService.createProcessInstanceQuery().processInstanceId(task.getProcessInstanceId()).singleResult();
        //3 通过流程实例获取“业务键”
        String businessKey = pi.getBusinessKey();
        //4 拆分业务键，拆分成“业务对象名称”和“业务对象ID”的数组
        // a=b  LeaveBill.1
        String objId = null;
        if(StringUtils.isNotBlank(businessKey)){
            objId = businessKey.split("\\.")[1];
        }
        return objId;
    }

4、根据业务键获取流程实例和任务

ProcessInstance processInstance = runtimeService.createProcessInstanceQuery().processInstanceBusinessKey("LeaveBill.1").singleResult();
List<Task> task = taskService.createTaskQuery().processInstanceBusinessKey("LeaveBill.1").list();
