一.负载均衡简单介绍
1.常见的负载均衡器
（1）根据工作的协议层可划分为：
四层负载均衡（位于内核层）：根据请求报文中的目标地址和端口进行调度
七层负载均衡（位于应用层）：根据请求报文的内容进行调度，这种调度属于“代理“的方式，如varnish
（2）根据软硬件划分为：
硬件负载均衡：
F5 的 BIG-IP；Citrix 的 NetScaler
软件负载均衡：
a.TCP 层：LVS，HaProxy，Nginx；
b.基于 HTTP协议：Haproxy，Nginx，ATS（Apache Traffic Server），squid，varnish；
c.基于 MySQL 协议：mysql-proxy
二.LVS简单介绍
1.LVS体系结构及工作模式
全称：Linux Virtual Server即Linux虚拟服务器
由我国章文嵩博士主导开发的开源负载均衡项目，目前LVS已经被集成到Linux内核模块中，在Linux内核中实现了基于IP的数据请求负载均衡方案；属于四层负载均衡（位于内核层）：根据请求报文中的目标地址和端口进行调度

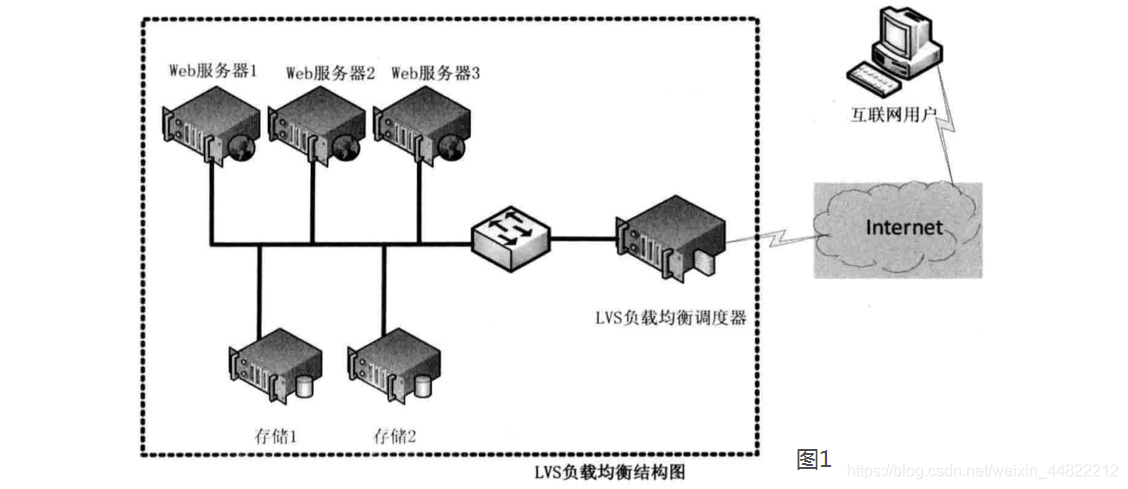

体系结构如图：
终端互联网用户从外部访问公司外部负载均衡服务器，终端用户的请求会发送给LVS调度器，调度器根据自己预设的算法决定将该请求发送给后端的某台Web服务器，比如，轮询算法可以将外部的请求平均分发给后端的所有服务器，终端用户访问LVS调度器，虽然会被转发到后端的真实服务器，但是如果真实服务器连接的是相同的存储，提供的服务也是形同的服务，最终用户不管是访问哪台真实服务端得到的服务内容是一样的，整个集群对客户而言是透明的。
根据LVS工作模式的不同，真实服务器会选择不同的方式将客户需要的数据发送给终端客户，LVS工作模式分为NAT模式、TUN模式、DR模式。
在这里插入图片描述
2.LVS负载均衡调度算法
（1）轮询调度
按依次循环的方式将请求调度到不同的服务器上，最大的特点就是简单。轮询算法是假设所有的服务器处理请求的能力是一样的，调度器会将所有的请求平均分配给每一个真实的服务器
（2）加权轮询调度
是对轮询算法的一种优化与补充，LVS会考虑每台服务器的特性，并给每台服务器添加一个权值，权值越高的服务器，处理的请求越高
（3）最小连接调度
将请求调度连接到数量最小的服务器上
（4）加权最小连接调度
给每个服务器一个权值，调度器会尽可能保持服务器连接数量与权值之间的平衡
（5）基于局部性最少的连接
（6）带复制的基于局部性的最少连接
（7）目标地址散列调度
根据目标IP地址通过散列函数将目标IP与服务器建立映射关系，出现服务器不可用或负载过高的情况下，发往该目标IP的请求会固定发送给该服务器
（8）源地址散列调度
三.LVS搭建部署
1.DR模式
（1）LVS调度器的搭建
下载LVS管理工具ipvsadm

[root@server1 ~]# yum install ipvsadm.x86_64 -y

（2）设置LVS策略
设置以轮询方式所有访问172.25.4.100的80端口的请求，最终被调度器通过NAT方式转发给172.25.4.112和172.25.4.113这两台主机的80端口

[root@server1 ~]# ipvsadm -l  ##查看ipvs调度状态
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
[root@server1 ~]# ipvsadm -A -t 172.25.4.100:80 -s rr  ##添加策略
[root@server1 ~]# ipvsadm -l
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  172.25.4.100:http rr
[root@server1 ~]# ipvsadm -a -t 172.25.4.100:80 -r 172.25.4.112:80 -g  ##添加访问的后端服务器
[root@server1 ~]# ipvsadm -a -t 172.25.4.100:80 -r 172.25.4.113:80 -g
[root@server1 ~]# ipvsadm -l
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  172.25.4.100:http rr
  -> server2:http                 Route   1      0          0
  -> server3:http                 Route   1      0          0

（3）虚拟ip的添加及后端服务器的配置
调度器

[root@server1 ~]# ip addr add 172.25.4.100/24 dev eth0
[root@server1 ~]# ip addr show eth0
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
  link/ether 52:54:00:a8:e6:55 brd ff:ff:ff:ff:ff:ff
  inet 172.25.4.111/24 brd 172.25.4.255 scope global eth0
     valid_lft forever preferred_lft forever
  inet 172.25.4.100/24 scope global secondary eth0
     valid_lft forever preferred_lft forever
  inet6 fe80::5054:ff:fea8:e655/64 scope link
     valid_lft forever preferred_lft forever

后端服务器

[root@server2 ~]# yum install httpd -y
[root@server2 ~]# systemctl start httpd
[root@server2 ~]# systemctl enable httpd
[root@server2 ~]# cd /var/www/html
[root@server2 html]# ls
[root@server2 html]# vim index.html
[root@server2 html]# cat index.html
server2
[root@server2 html]# ip addr add 172.25.4.100/24 dev eth0


[root@server3 ~]# yum install httpd -y
[root@server3 ~]# systemctl start httpd
[root@server3 ~]# systemctl enable httpd
[root@server3 ~]# cd /var/www/html
[root@server3 html]# ls
[root@server3 html]# vim index.html
[root@server3 html]# cat index.html
server3
[root@server3 html]# ip addr add 172.25.4.100/24 dev eth0

（4）物理机的访问

[root@foundation4 kiosk]# curl 172.25.4.100
server3
[root@foundation4 kiosk]# curl 172.25.4.100
server2
[root@foundation4 kiosk]# curl 172.25.4.100
server3
[root@foundation4 kiosk]# arp -an|grep 172.25.4.100
? (172.25.4.100) at 52:54:00:a8:e6:55 [ether] on br0  ##缓存的是VS的MAC地址

清除所有缓存再次访问

[root@foundation4 kiosk]# arp -d 172.25.4.100
[root@foundation4 kiosk]# curl 172.25.4.100
server2
[root@foundation4 kiosk]# curl 172.25.4.100
server2
[root@foundation4 kiosk]# curl 172.25.4.100
server2
[root@foundation4 kiosk]# curl 172.25.4.100
server2
[root@foundation4 kiosk]# arp -an|grep 172.25.4.100
? (172.25.4.100) at 52:54:00:91:da:8e [ether] on br0  ##缓存的是后端服务器的MAC地址

因为DR模式是要求调度器与后端服务器必须在一个局域网内，VIP地址需要在调度器与后端所有服务器间进行共享，因此最终的真实服务器给客户端回应的数据包时需要设置源ip为VIP地址，目标ip为客户端ip，这样客户端访问的是调度器的VIP地址，回应的源地址也应该是该VIP地址。
所以我们可以用arptables防火墙来阻止外部访问100
对后端服务器添加arptables策略

[root@server2 network-scripts]# yum install arptables.x86_64 -y
[root@server2 network-scripts]# arptables -A INPUT -d 172.25.4.100 -j DROP
[root@server2 network-scripts]# arptables -A OUTPUT -s 172.25.4.100 -j mangle --mangle-ip-s 172.25.4.112
[root@server2 network-scripts]# arptables -L
Chain INPUT (policy ACCEPT)
-j DROP -d server2

Chain OUTPUT (policy ACCEPT)
-j mangle -s 172.25.4.100 --mangle-ip-s server2

Chain FORWARD (policy ACCEPT)

[root@server3 html]# arptables -A INPUT -d 172.25.4.100 -j DROP
[root@server3 html]# arptables -A OUTPUT -s 172.25.4.100 -j mangle --mangle-ip-s 172.25.4.113
[root@server3 html]#  arptables -L
Chain INPUT (policy ACCEPT)
-j DROP -d server3

Chain OUTPUT (policy ACCEPT)
-j mangle -s server3 --mangle-ip-s server3

Chain FORWARD (policy ACCEPT)

物理机进行测试

[root@foundation4 kiosk]# curl 172.25.4.100
server3
[root@foundation4 kiosk]# curl 172.25.4.100
server2
[root@foundation4 kiosk]# curl 172.25.4.100
server3
[root@foundation4 kiosk]# curl 172.25.4.100
server2
[root@foundation4 kiosk]# curl 172.25.4.100
server3
[root@foundation4 kiosk]# arp -an|grep 172.25.4.100
? (172.25.4.100) at 52:54:00:a8:e6:55 [ether] on br0
[root@foundation4 kiosk]# arp -d 172.25.4.100
[root@foundation4 kiosk]# curl 172.25.4.100
server2
[root@foundation4 kiosk]# curl 172.25.4.100
server3
[root@foundation4 kiosk]# curl 172.25.4.100
server2
[root@foundation4 kiosk]# curl 172.25.4.100
server3
[root@foundation4 kiosk]# arp -an|grep 172.25.4.100
? (172.25.4.100) at 52:54:00:a8:e6:55 [ether] on br0

2.TUN隧道模式
（1）调度器配置
注意：删除之前实验的VIP及策略保持为空

[root@server1 ~]# modprobe ipip  ##导入隧道模块
[root@server1 ~]# ip addr add 172.25.4.100/24 dev tunl0  ##添加隧道ip
[root@server1 ~]# ip link set up tunl0  ##激活tunl0
[root@server1 ~]# ip addr show
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN qlen 1
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 52:54:00:a8:e6:55 brd ff:ff:ff:ff:ff:ff
    inet 172.25.4.111/24 brd 172.25.4.255 scope global eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::5054:ff:fea8:e655/64 scope link
       valid_lft forever preferred_lft forever
3: tunl0@NONE: <NOARP,UP,LOWER_UP> mtu 1480 qdisc noqueue state UNKNOWN qlen 1
    link/ipip 0.0.0.0 brd 0.0.0.0
    inet 172.25.4.100/24 scope global tunl0
       valid_lft forever preferred_lft forever
[root@server1 ~]# ipvsadm -A -t 172.25.4.100:80 -s rr  ##添加策略
[root@server1 ~]# ipvsadm -a -t 172.25.4.100:80 -r 172.25.4.112:80 -i  ##添加访问的后端服务器
[root@server1 ~]# ipvsadm -a -t 172.25.4.100:80 -r 172.25.4.113:80 -i
[root@server1 ~]# ipvsadm -l
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  server1:http rr
  -> server2:http                 Tunnel  1      0          0
  -> server3:http                 Tunnel  1      0          0

（2）后端服务器配置
注意：两个后端服务器均需要删除之前的策略及VIP
后端服务器ip设置
a.server2

[root@server2 ~]# modprobe ipip
[root@server2 ~]# ip addr add 172.25.4.100/24 dev tunl0
[root@server2 ~]# ip link set up tunl0
[root@server2 ~]# ip addr show
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN qlen 1
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 52:54:00:f6:35:64 brd ff:ff:ff:ff:ff:ff
    inet 172.25.4.112/24 brd 172.25.4.255 scope global eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::5054:ff:fef6:3564/64 scope link
       valid_lft forever preferred_lft forever
3: tunl0@NONE: <NOARP,UP,LOWER_UP> mtu 1480 qdisc noqueue state UNKNOWN qlen 1
    link/ipip 0.0.0.0 brd 0.0.0.0
    inet 172.25.4.100/24 scope global tunl0
       valid_lft forever preferred_lft forever

b.server3

[root@server3 ~]# modprobe ipip
[root@server3 ~]# ip addr add 172.25.4.100/24 dev tunl0
[root@server3 ~]# ip link set up tunl0
[root@server3 ~]# ip addr show
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN qlen 1
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 52:54:00:39:ba:1b brd ff:ff:ff:ff:ff:ff
    inet 172.25.4.113/24 brd 172.25.4.255 scope global eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::5054:ff:fe39:ba1b/64 scope link
       valid_lft forever preferred_lft forever
3: tunl0@NONE: <NOARP,UP,LOWER_UP> mtu 1480 qdisc noqueue state UNKNOWN qlen 1
    link/ipip 0.0.0.0 brd 0.0.0.0
    inet 172.25.4.100/24 scope global tunl0
       valid_lft forever preferred_lft forever

后端服务器反向机制关闭
a.server2

[root@server2 ~]# sysctl -a|grep rp_filter
net.ipv4.conf.all.arp_filter = 0
net.ipv4.conf.all.rp_filter = 1
net.ipv4.conf.default.arp_filter = 0
net.ipv4.conf.default.rp_filter = 1
net.ipv4.conf.eth0.arp_filter = 0
net.ipv4.conf.eth0.rp_filter = 1
net.ipv4.conf.lo.arp_filter = 0
net.ipv4.conf.lo.rp_filter = 0
net.ipv4.conf.tunl0.arp_filter = 0
net.ipv4.conf.tunl0.rp_filter = 1
[root@server2 ~]# sysctl -w net.ipv4.conf.all.rp_filter=0
net.ipv4.conf.all.rp_filter = 0
[root@server2 ~]# sysctl -w net.ipv4.conf.default.rp_filter=0
net.ipv4.conf.default.rp_filter = 0
[root@server2 ~]# sysctl -w net.ipv4.conf.eth0.rp_filter=0
net.ipv4.conf.eth0.rp_filter = 0
[root@server2 ~]# sysctl -w net.ipv4.conf.tunl0.rp_filter=0
net.ipv4.conf.tunl0.rp_filter = 0
[root@server2 ~]# sysctl -a|grep rp_filter
net.ipv4.conf.all.arp_filter = 0
net.ipv4.conf.all.rp_filter = 0
net.ipv4.conf.default.arp_filter = 0
net.ipv4.conf.default.rp_filter = 0
net.ipv4.conf.eth0.arp_filter = 0
net.ipv4.conf.eth0.rp_filter = 0
net.ipv4.conf.lo.arp_filter = 0
net.ipv4.conf.lo.rp_filter = 0
net.ipv4.conf.tunl0.arp_filter = 0
net.ipv4.conf.tunl0.rp_filter = 0
[root@server2 ~]# sysctl -p

b.server3

[root@server3 ~]# sysctl -a|grep rp_filter
net.ipv4.conf.all.arp_filter = 0
net.ipv4.conf.all.rp_filter = 1
net.ipv4.conf.default.arp_filter = 0
net.ipv4.conf.default.rp_filter = 1
net.ipv4.conf.eth0.arp_filter = 0
net.ipv4.conf.eth0.rp_filter = 1
net.ipv4.conf.lo.arp_filter = 0
net.ipv4.conf.lo.rp_filter = 0
net.ipv4.conf.tunl0.arp_filter = 0
net.ipv4.conf.tunl0.rp_filter = 1
[root@server3 ~]# sysctl -w net.ipv4.conf.all.rp_filter=0
net.ipv4.conf.all.rp_filter = 0
[root@server3 ~]# sysctl -w net.ipv4.conf.default.rp_filter=0
net.ipv4.conf.default.rp_filter = 0
[root@server3 ~]# sysctl -w net.ipv4.conf.eth0.rp_filter=0
net.ipv4.conf.eth0.rp_filter = 0
[root@server3 ~]# sysctl -w net.ipv4.conf.tunl0.rp_filter=0
net.ipv4.conf.tunl0.rp_filter = 0
[root@server3 ~]# sysctl -a|grep rp_filter
net.ipv4.conf.all.arp_filter = 0
net.ipv4.conf.all.rp_filter = 0
net.ipv4.conf.default.arp_filter = 0
net.ipv4.conf.default.rp_filter = 0
net.ipv4.conf.eth0.arp_filter = 0
net.ipv4.conf.eth0.rp_filter = 0
net.ipv4.conf.lo.arp_filter = 0
net.ipv4.conf.lo.rp_filter = 0
net.ipv4.conf.tunl0.arp_filter = 0
net.ipv4.conf.tunl0.rp_filter = 0
[root@server3 ~]# sysctl -p

（3）物理机测试

[root@foundation4 kiosk]# curl 172.25.4.100
server3
[root@foundation4 kiosk]# curl 172.25.4.100
server2
[root@foundation4 kiosk]# curl 172.25.4.100
server3
[root@foundation4 kiosk]# curl 172.25.4.100
server2
[root@foundation4 kiosk]# curl 172.25.4.100
server3
[root@foundation4 kiosk]# curl 172.25.4.100
server2
[root@foundation4 kiosk]# curl 172.25.4.100
server3
[root@foundation4 kiosk]# curl 172.25.4.100
server2

（4）查看调度器策略

[root@server1 ~]# ipvsadm -l
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  server1:http rr
  -> server2:http                 Tunnel  1      0          4
  -> server3:http                 Tunnel  1      0          4

3.NAT模式
（1）作用
即网络地址转换，作用是通过数据报头的修改，使位于企业内部的私有IP可以访问外网，以及外部的的用户可以访问位于公司内部的私有IP主机
（2）原理
第一步是用户通过访问LVS的VIP即外网来和真实主机进行连接，但客户并不知道自己访问的vip仅是一个调度器，用户并不清除后端服务器的真实详细信息
第二步是用户将请求发送给调度器，此时LVS会根据预设的算法选择后端的服务器，将数据请求包转发给真实服务器，并且在转发前会修改数据包的目的地址及目标端口，目标地址及端口会修改为后端被选出的真实服务器IP地址及相应的端口
第三步真实的服务器将响应数据包返回给LVS调度器，调度器在得到响应的数据包后会将源地址和源端口修改为VIP及调度器相应的端口，修改完成后，由调度器将响应数据包发送回终端用户，另外，由于LVS调度器有一个连接Hash表，该表中会记录连接请求及转发信息，当同一个连接的下一个数据包发送给调度器时，从该Hash表中可以直接找到之前的连接记录，并根据记录信息选出相同的真实服务器及端口信息

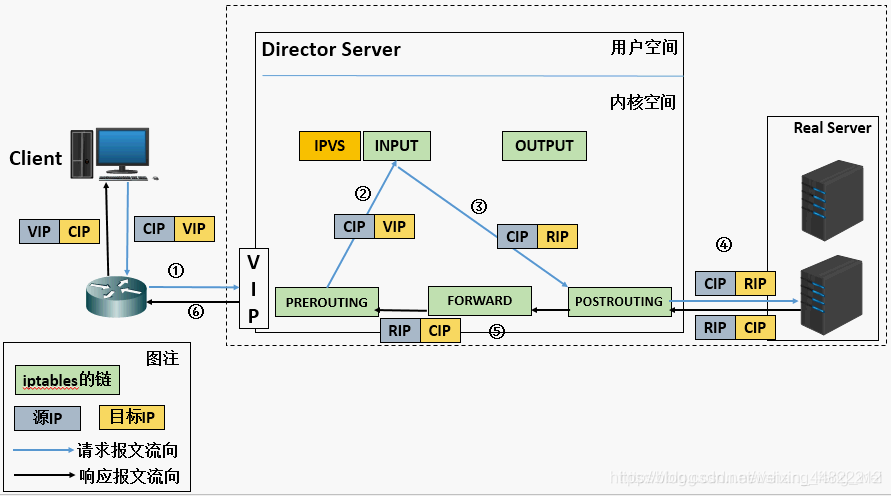

在这里插入图片描述
（3）LVS的NAT模式的实现
LVS调度器设置
添加vip

[root@server1 ~]# ip addr add 172.25.254.100/24 dev eth0  ##vip与内网ip不在同一网段，与客户端在同一网段
[root@server1 ~]# ip addr show eth0
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 52:54:00:ea:2b:be brd ff:ff:ff:ff:ff:ff
    inet 172.25.4.111/24 brd 172.25.4.255 scope global eth0
       valid_lft forever preferred_lft forever
    inet 172.25.254.100/24 scope global secondary eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::5054:ff:feea:2bbe/64 scope link
       valid_lft forever preferred_lft forever

安装LVS管理工具

[root@server1 ~]# yum install ipvsadm -y

添加策略及后端服务器

[root@server1 ~]# ipvsadm -A -t 172.25.254.100:80 -s rr
[root@server1 ~]# ipvsadm -a -t 172.25.254.100:80 -r 172.25.4.112:80 -m
[root@server1 ~]# ipvsadm -a -t 172.25.254.100:80 -r 172.25.4.113:80 -m
[root@server1 ~]# ipvsadm
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  server1:http rr
  -> server2:http                 Masq    1      0          0
  -> server3:http                 Masq    1      0          0

开启调度器的内核路由功能

[root@server1 ~]# sysctl -a | grep ip_forward
net.ipv4.ip_forward = 0
net.ipv4.ip_forward_use_pmtu = 0
[root@server1 ~]# sysctl -w net.ipv4.ip_forward=1
net.ipv4.ip_forward = 1
[root@server1 ~]# sysctl -a | grep ip_forward
net.ipv4.ip_forward = 1
net.ipv4.ip_forward_use_pmtu = 0
[root@server1 ~]# modprobe iptable_nat

加载模块
目的：让第一次访问时回应时间变短

[root@server1 ~]# modprobe iptable_nat

两台后端服务器的设置
均安装httpd服务和设置网关为调度器的内网IP

[root@server2 ~]# yum install httpd -y
[root@server2 ~]# vim /var/www/html/index.html
[root@server2 ~]# cat /var/www/html/index.html
server2
[root@server2 ~]# systemctl start httpd
[root@server2 ~]# systemctl enable httpd
Created symlink from /etc/systemd/system/multi-user.target.wants/httpd.service to /usr/lib/systemd/system/httpd.service.
[root@server2 ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth0
[root@server2 ~]# systemctl restart network
[root@server2 ~]# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         172.25.4.111    0.0.0.0         UG    0      0        0 eth0
169.254.0.0     0.0.0.0         255.255.0.0     U     1002   0        0 eth0
172.25.4.0      0.0.0.0         255.255.255.0   U     0      0        0 eth0

实验测试

[root@foundation4 kiosk]# curl 172.25.254.100
server3
[root@foundation4 kiosk]# curl 172.25.254.100
server2
[root@foundation4 kiosk]# curl 172.25.254.100
server3
[root@foundation4 kiosk]# curl 172.25.254.100
server2
[root@foundation4 kiosk]# curl 172.25.254.100
server3

此时调度器状态

[root@server1 ~]# ipvsadm -L
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  server1:http rr
  -> server2:http                 Masq    1      0          2
  -> server3:http                 Masq    1      0          3

四.LVS负载集群的实现
LVS+heartbeat+ldirectord实现集群负载
1.heartbeat
提供了心跳检测及资源接管两个核心功能，心跳监测可以通过网络链路和串口进行，而且支持冗余链路，安装了 Heartbeat 的两台机器会通过心跳检测互相检测对方的状态，当检测到对方失效的时候会调用资源接管来做接管服务器，保证高可靠性。
2.ldirectord
用来监控lvs架构中后端服务器的状态，运行在 IPVS 节点上，用于监控后端服务器接收到请求后的状态，如果服务器没有响应 ldirectord 的请求，那么ldirectord 认为该服务器不可用， ldirectord 会运行 ipvsadm 对 IPVS表中该服务器进行删除，如果等下次再次检测有相应则通过ipvsadm 进行添加。
3.DR模式下进行实验
（1）调度器yum源的配置添加高可用

[root@server1 yum.repos.d]# vim westos.repo
[root@server1 yum.repos.d]# cat westos.repo
[rhel7.3]
name=rhel7.3
baseurl=http://172.25.4.250/westos
gpgcheck=0

[HighAvailability]
name=HighAvailability
baseurl=http://172.25.4.250/westos/addons/HighAvailability
gpgcheck=0

[root@server1 yum.repos.d]# yum clean all
Loaded plugins: product-id, search-disabled-repos, subscription-manager
This system is not registered to Red Hat Subscription Management. You can use subscription-manager to register.
Cleaning repos: HighAvailability rhel7.3
Cleaning up everything
[root@server1 yum.repos.d]# yum repolist
Loaded plugins: product-id, search-disabled-repos, subscription-manager
This system is not registered to Red Hat Subscription Management. You can use subscription-manager to register.
HighAvailability                                         | 4.1 kB     00:00
rhel7.3                                                  | 4.1 kB     00:00
(1/4): HighAvailability/group_gz                           | 3.4 kB   00:00
(2/4): HighAvailability/primary_db                         |  27 kB   00:00
(3/4): rhel7.3/group_gz                                    | 136 kB   00:00
(4/4): rhel7.3/primary_db                                  | 3.9 MB   00:00
repo id                              repo name                            status
HighAvailability                     HighAvailability                        37
rhel7.3                              rhel7.3                              4,751
repolist: 4,788  ##可安装软件数增多,之前为4751

（2）ldirectord的安装及依赖性解决

[root@server1 mnt]# ls
ldirectord-3.9.5-3.1.x86_64.rpm
[root@server1 mnt]# yum install -y ldirectord-3.9.5-3.1.x86_64.rpm
[root@server1 mnt]# rpm -qpl ldirectord-3.9.5-3.1.x86_64.rpm
warning: ldirectord-3.9.5-3.1.x86_64.rpm: Header V3 DSA/SHA1 Signature, key ID 7b709911: NOKEY
/etc/ha.d
/etc/ha.d/resource.d
/etc/ha.d/resource.d/ldirectord
/etc/init.d/ldirectord
/etc/logrotate.d/ldirectord
/usr/lib/ocf/resource.d/heartbeat/ldirectord
/usr/sbin/ldirectord
/usr/share/doc/ldirectord-3.9.5
/usr/share/doc/ldirectord-3.9.5/COPYING
/usr/share/doc/ldirectord-3.9.5/ldirectord.cf
/usr/share/man/man8/ldirectord.8.gz

（3）配置文件的修改

[root@server1 mnt]# cd /etc/ha.d
[root@server1 ha.d]# ls
resource.d  shellfuncs
[root@server1 ha.d]# cp /usr/share/doc/ldirectord-3.9.5/ldirectord.cf /etc/ha.d/
[root@server1 ha.d]# ls
ldirectord.cf  resource.d  shellfuncs
[root@server1 ha.d]# vim ldirectord.cf
 checktimeout=3   #后端服务器健康检查等待时间
checkinterval=1   #两次检查间隔时间
autoreload=yes  #自动添加或者移除真实服务器
quiescent=no  #故障时移除服务器的时候中断所有连接

virtual=172.25.4.100:80   ## VIP
        real=172.25.4.112:80 gate  # 添加真实服务器
        real=172.25.4.113:80 gate  # 添加真实服务器
        fallback=127.0.0.1:80 gate   # 添加本机作为备用，当所有的真实服务器异常时候使用
        service=http  # 指定服务
        scheduler=rr  # 指定调度算法
        protocol=tcp  # 端口
        checktype=negotiate  # 健康检查方式
        checkport=80  # 检查的端口
        request="index.html"
[root@server1 ha.d]# systemctl restart ldirectord

（4）物理机的测试
模拟1：server2的http服务关闭

[root@foundation4 mnt]# curl 172.25.4.100
server3
[root@foundation4 mnt]# curl 172.25.4.100
server3
[root@foundation4 mnt]# curl 172.25.4.100
server3
[root@foundation4 mnt]# curl 172.25.4.100
server3
[root@foundation4 mnt]# curl 172.25.4.100
server3

调度器显示

[root@server1 ha.d]# ipvsadm -l
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  server1:http rr
  -> server3:http                 Route   1      0          5

模拟2：server3的http服务关闭

[root@foundation4 mnt]# curl 172.25.4.100
server2
[root@foundation4 mnt]# curl 172.25.4.100
server2
[root@foundation4 mnt]# curl 172.25.4.100
server2
[root@foundation4 mnt]# curl 172.25.4.100
server2

调度器显示

[root@server1 ha.d]# ipvsadm -l
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  server1:http rr
  -> server2:http                 Route   1      0          4
