本文介绍了OPC（Open Packaging Conventions）文件包装格式，它是Open XML标准的第二个文件，用于存储组合XML和非XML文件，可减小文件体积，提高文档兼容性和可扩展性。还阐述了OPC中的重要概念，如byte、stream、abstract package等。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

opc简介

OPC（Open Packaging Conventions）定义于“ISO/IEC 29500-2”¹。“ISO/IEC 29500” 包含4个文件，构成了Office Open XML标准，OPC是Open XML 标准的第二个文件。
OPC是一种文件包装格式，由微软创建，用于存储组合XML和非XML文件，这些文件共同组成一个单一实体Package，也可称为“包”。这种格式保留了独立文件实体，使得文件体积相较于正常使用XML的情况大大减小。
OPC主要用于Microsoft Office系统中的文档格式，它将文档内容、样式和配置信息分开存储，从而实现了文档的模块化。有助于提高文档的兼容性和可扩展性，使得不同应用程序和平台之间能够方便地共享和处理文档。
OPC遵循ZIP压缩格式，将文档分解为多个部分（Parts），每个部分包含特定的信息或对象。例如，在一个演示文稿中，每个幻灯片都作为一个部分存储。部分之间通过关系（Relationships）相互关联。
OPC中最重要的三个概念abstract package， part， relationship。

重要概念

byte

sequence of 8 bits treated as a unit

Byte是字节，Bit是计算机二进制基本单位，Byte字节由8个Bits组成。

stream

linearly ordered sequence of bytes

线性有序的字节流。

abstract package

logical entity that holds a collection of parts and relationships.

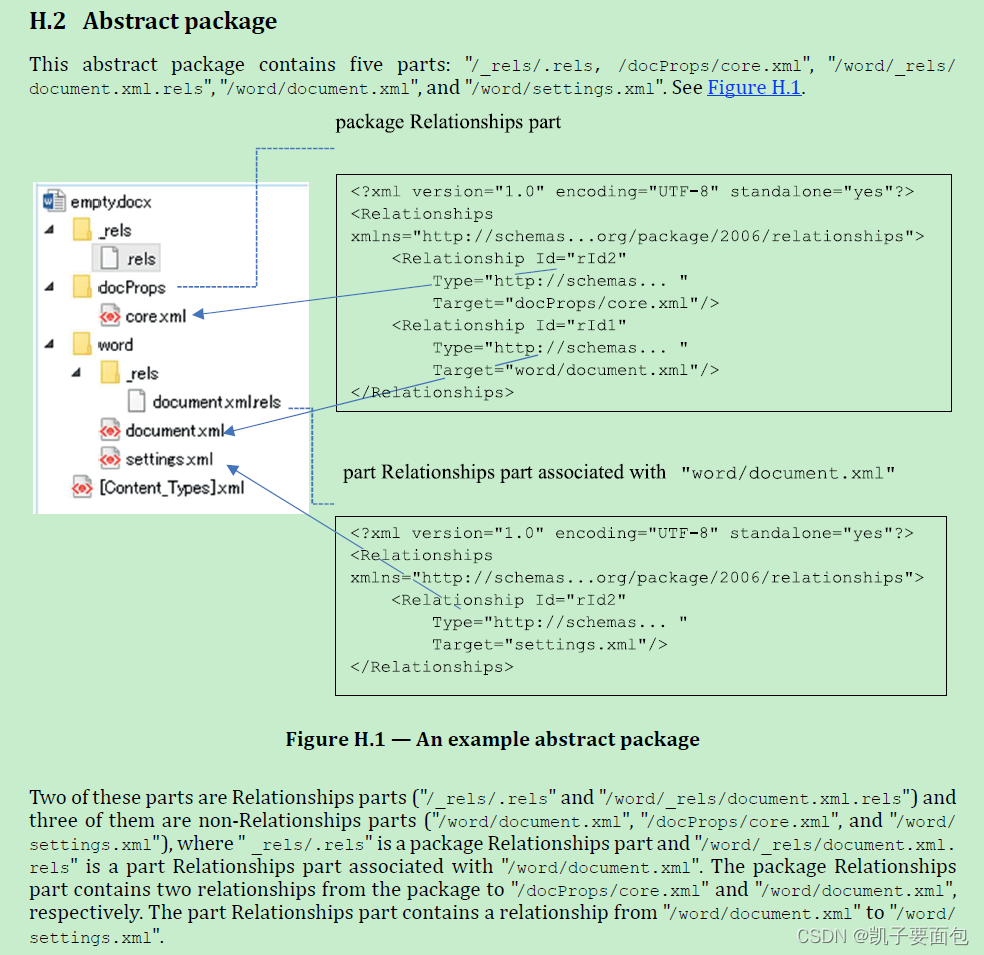

可以将part看成抽象包（abstrat package）中的一个节点， relationship作为节点之间的一条边，abstract package作为一个虚拟的根节点。整个abstract package类似一个图数据结构。官方文档给出了一个生动的抽象包图例：

part

stream with a name, a MIME media type and associated common properties.

包节点²需要指定在包范围内唯一的名称，MIME类型——以便告知程序如何处理该节点包含的字节流，字节流，以及与该节点关联的关系边集合。简单点理解，将包节点看做是包内一个独立的XML文件或者非XML文件。

relationship

package relationship or part relationship. package relationship is that connection from a package to a specific part in the same package, or to an external resource. part relationship is that connection from a part in a package to another part in the same package, or to an external resource.

关系分类包级别（package-level）的关系与节点级别（part-level）的关系。
关系边将包节点连接起来，使得用户可以通过虚拟根节点访问任意包节点。

source

part or package from which a connection is established by a relationship.

关系边的起始端节点。该节点可以是包内节点或者包根节点。

target

part or external resource to which a connection is established by a relationship.

关系边的终止端节点。该节点可以是包内节点或者外部资源。

relationship type

absolute IRI for specifying the role of a relationship.

关系类型指明该关系的“校色”。

Relationships part

part containing an XML representation of relationships.

记录关系边集合的XML文件，一般定义于rels格式文件。例如包级别的关系信息记录于“_rels/.rels”文件。注意一个rels格式文件一般记录多条关系边信息，因此在OPC中通常使用Relationships容器来封装Relationship元素。以下是一个简单的示例：

<?xml version="1.0" encoding="UTF-8" standalone="yes"?>
<Relationships xmlns="http://schemas.openxmlformats.org/package/2006/relationships">
 <Relationship Id="rId1" Type="http://schemas.openxmlformats.org/package/2006/relationships" Target="word/document.xml"/>
 <!-- 更多关系定义 -->
</Relationships>

在这个示例中，属性值Id等于"rId1"的Relationship元素是Relationships的一个子元素，Type属性值为"http://schemas.openxmlformats.org/package/2006/relationships"，表示这是一个包级别关系。Target属性值"word/document.xml"表示该关系的目标部分为"word/document.xml"。

physical package

physical package is result of mapping an abstract package to a physical format.

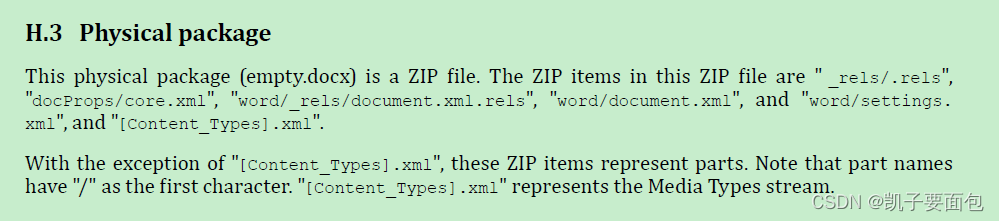

physical package 是将abstract package存储为指定格式的结果文件。如zip、docx、xlsx、pptx等格式文件。官方给出了一个物理包图例说明：

Media Types stream

stream in a physical package representing an XML document that specifies the media type
of each part in the package.

part的MIME类型，一般定义于"/[Content_Types].xml”文件中。

ISO/IEC 29500-2:《Document description and processing languages — Office Open XML file formats》Part2 ↩︎
后续的系列文章中，统一将abstract package称为“抽象包”。physical package称为“物理包”。part称为“包节点”——可以是包根节点、或者包内子节点。relationship称为“关系边”，其中package-level称为包级别关系，part-level称为节点级别关系。 ↩︎
