linux应用开发基础6-文字显示

一、字符的编码方式

我们在显示字体时，需要关注两方面的内容，一显示我们要什么字符，二这些字符是要显示什么格式

ASCII编码，一个字符使用到一个字节来表示，2的7次方可以表示128个字符，最高位bit7为永远为0。

ANSI编码，是一个扩展的ASCII表，最高位bit7为1则是非ASCII码，要用两个字节来表示；ANSI对于更多的字符使用到两个字节来表示；ANSI编码在不同的字符集（ISO8859,GB2312,BIG5）下面会显示出不同的字符，在ANSI下面数值和字符是一对多的关系。

unicode统一编码，也包含了ascii码一个数值对应一个字符，unicode的数值范围是0x0000至0x10FFFF，有100多万个字符。

编码实现

使用三个字节来表示，这样过于浪费。使用两个字节，这样只能算将就使用，2的16次方可以表示65536个字符，也足够使用了。

对于A字符使用0x41 0x00或者0x00 0x41两种不同的字节序来表示，称为大字节序和小字节序。UTF-16 LE小字节序，使用小字节序保存文件时，文件开头会保存ff，fe来表示这是一个小字节序的数据，A保存为41 00 权重小的放在前面，权重大的放在后面，组合起来就是0041；UTF-16 BE大字节序 ，文件开头有fe ff来表示这是一个大字节序的数据，A保存为00 41组合起来就是0x0041。

缺点是容错率比较差，1、如果丢失一个字节，就会导致全文乱码；2、ASCII字符有空间浪费；3、无法表示出全部的字符数据。

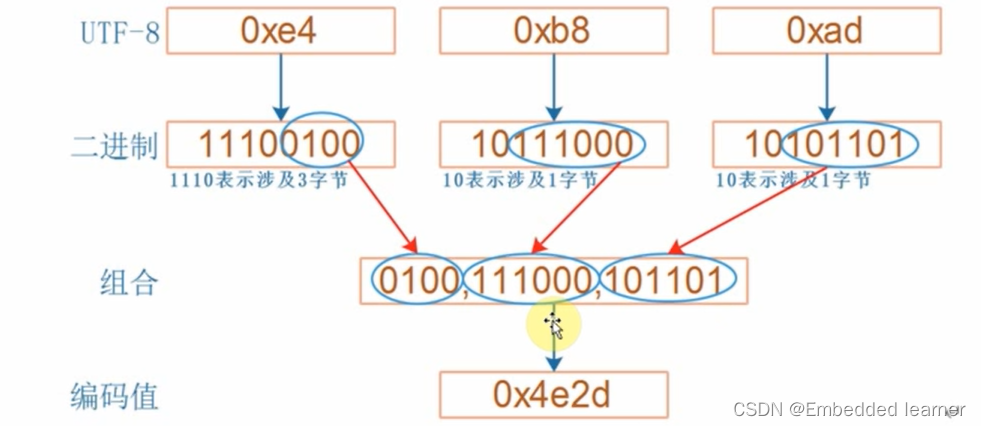

UTF8编码

使用UTF8可以解决上面的问题；有两种表示，一个有头部，一个没有头部，头部内容是ef bb bf。

二、ASCII码的点阵显示

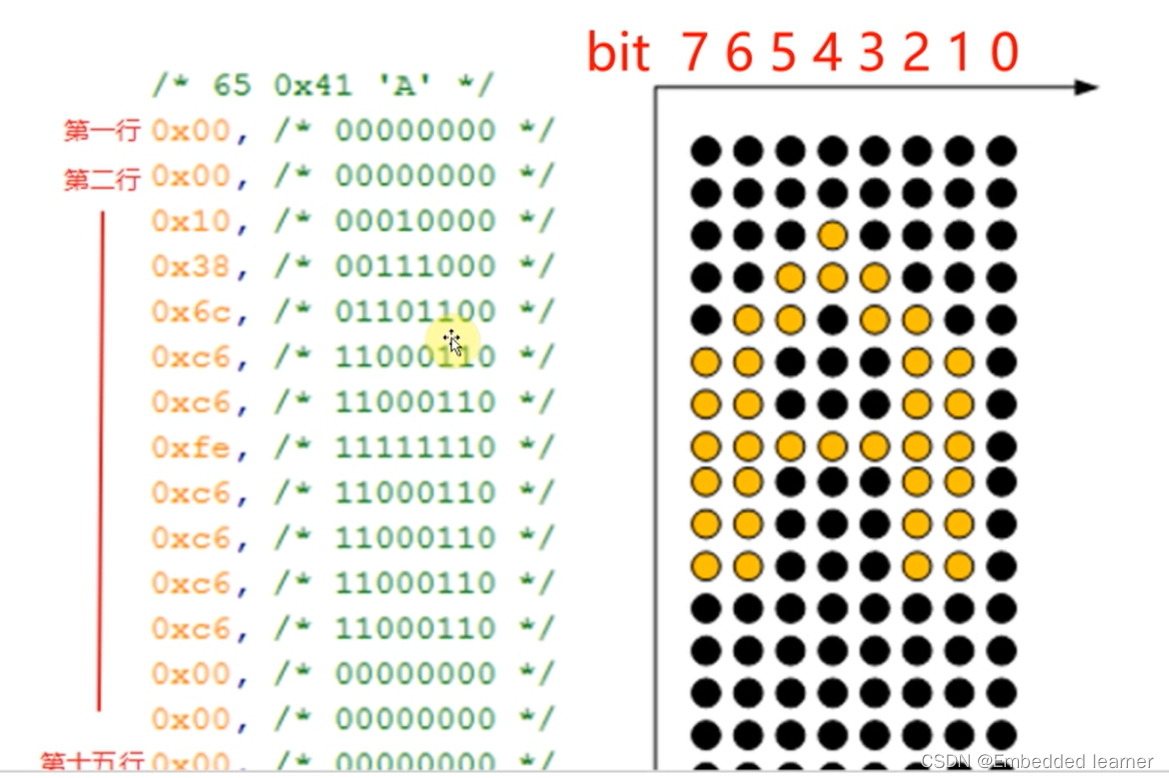

我们要在lcd上面显示一个ASCII字符，要找到字符对应的点阵，在linux内核源码中已经包括了点阵文件例如lib\fonts\font_8*16.c，这里以数组的形式保存各个字符的点阵。下图的左边使用一个字节代表一行的信息，bit0到bit7依次对应了右边的每一个像素，如果bit的值是1则显示为白色，0显示为黑色。

假如我们要显示一个字符A，根据它的ASCII码在fontdata_8x16数组中找到它的点阵，然后取出这16个字节去描画16行像素，字符A的ASCII值是0x41，那么从fontdata_8x16[0x41*16]开始取其点阵数据。那么我们需要循环16*8次，在每一个对应的X,Y坐标上面选择白色或者是黑色。

实验成功，我们将看到屏幕中间会显示出一个白色的字母‘A’。

三、中文字符的点阵显示

对于同一套程序，在保存时使用不同的编码格式，存储在内存中的数值是不一样的，程序执行的效果也就是不一样的。当然，可以指定源文件的保存格式，也可以指定编译出来的可执行程序里面的字符以什么方式编码。

gcc -finput-charset=GB2312 -fexec-charset=UTF-8 -o test_charset_ansi test_charset_ansi.c

（把源文件里面的gb2312转换为可执行文件的utf-8）

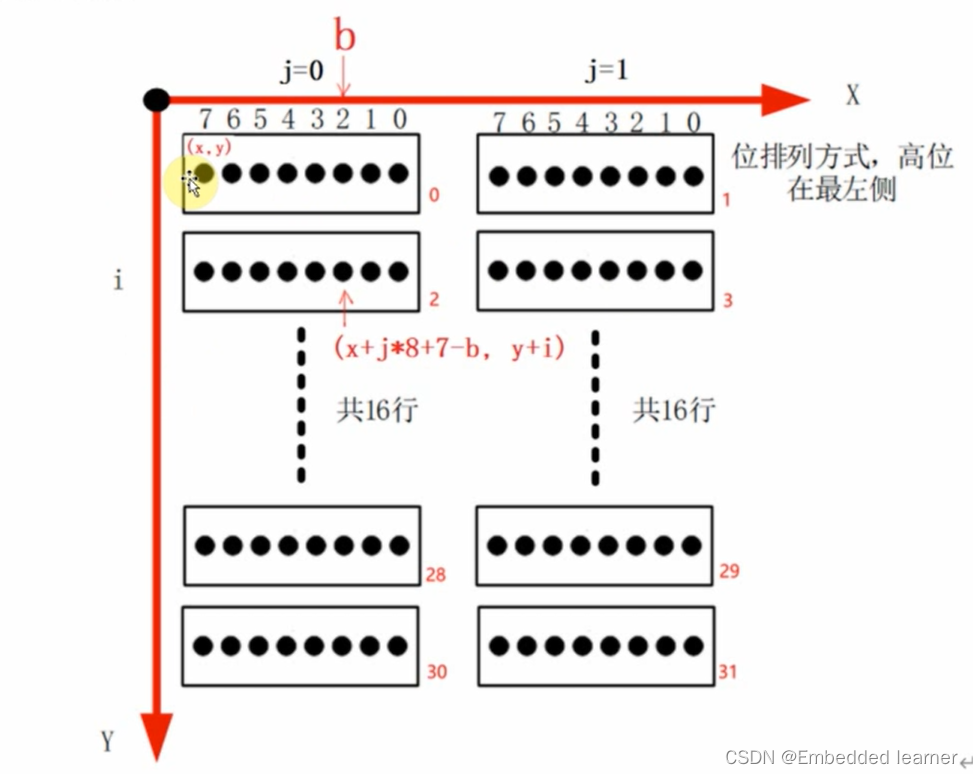

hzk16库，它包括了常用汉字的16*16点阵字库,使用了32个字节表示一个汉字，它是以GB2312的编码值来查找点阵的。比如汉字‘中’，他的gb2312编码为0xd6，0xd0，这里的0xd6表示区码，表示在哪一个区：第0xd0 - 0xa1区；0xd0表示位码，表示它是这个区里的那个字符：第0xd0 - 0xa1个。每一个区有94个汉字。区位码从0xa1而不是从0开始，是为了兼容ASCII码。所以汉字‘中’是HZK16里第“（0xd6-0xa1）*94+（0xd0-0xa1）”个字符，最后在乘以32就可以得到‘中’在库中的那个位置。

四、交叉编译程序-freetype

freetype库是开源的字体引擎库，它提供统一的接口来访问多种字体格式文件，从而实现矢量字体显示，我们使用手工交叉编译freetype，这种方法在编译、安装一些小程序时很有用。

1、编译程序时去哪找头文件？

系统目录：就是交叉编译工具链里的某个include目录；自己指定：链接时用“-I（大写i） dir”选项指定。

2、链接时去哪找库文件？

系统目录：就是交叉编译工具链里的某个lib目录；自己指定：链接时用“-L dir”选项指定。

3、运行时去哪找库文件？

系统目录：就是板子上的/lib、/usr/lib目录；自己指定：运行程序用环境变量LD_LIBRARY_PATH指定。

export  LD_LIBRARY_PATH=/xxx_dir  ;  ./test
或
LD_LIBRARY_PATH=/xxx_dir   ./test

4、运行时不需要头文件，所以头文件不用放到开发板上。

5、编译时怎么确定系统目录？

echo 'main(){}'| arm-buildroot-linux-gnueabihf-gcc -E -v - （gcc的前缀可以更改成别的）

它会列出头文件目录、库目录(LIBRARY_PATH)。我们只需要在头文件目录中确定有没有这个文件，或是自己指定头文件目录。

6、万能编译命令？

如果交叉编辑工具链的前缀是arm-buildroot-linux-gnueabihf-，比如arm-buildroot-linux-gnueabihf-gcc，交叉编译开源软件时，文件目录里面有configure，就可以使用万能命令进行编译，如下：

./configure  --host=arm-buildroot-linux-gnueabihf   --prefix=$PWD/tmp
make
make install

五、使用freetype显示一个文字

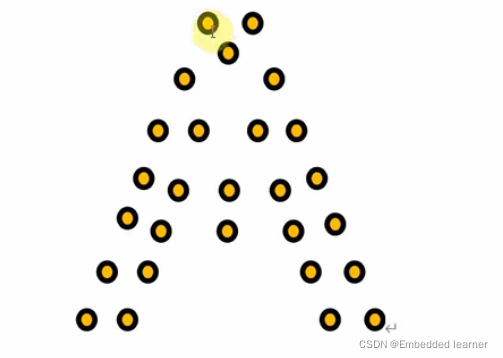

矢量字体首先需要确定关键点，确定好关键点之后，使用数学曲线将他们连接起来，然后在空隙里面填充各种颜色，也就是填充闭合曲线内部空间，使用矢量字体避免了显示出现锯齿的情况。

一个文字的显示过程可以概括如下：

1、 给定一个字符可以确定它的编码值(ASCII、UNICODE、GB2312)；

2、 设置字体大小；

3、根据编码值，从文件头部中通过charmap找到对应的关键点(glyph)，它会根据字体大小调整关键点；

4、 把关键点转换为位图点阵；

5、在LCD上显示出来

程序code不贴出。

使用FT_Load_Char函数加载某个字符的位图，然后把这个位图在屏幕上面显示出来

备注：对于GB2312编译的c文件，编译时不指定 -finput-charset，就会使用默认的utf-8来解析c文件，并试图转换为wchar_t，就会出错，对于这样的c文件使用这个命令进行编译，gcc -finput-charset=GB2312 -o test_wchar test_wchar.c 。

最后执行命令，指定字体文件，指定字体大小 ./freetype_show_font  ./simsun.ttc   300，就可以在屏幕上面看见一个“繁”字。

六、使用freetype显示一行文字

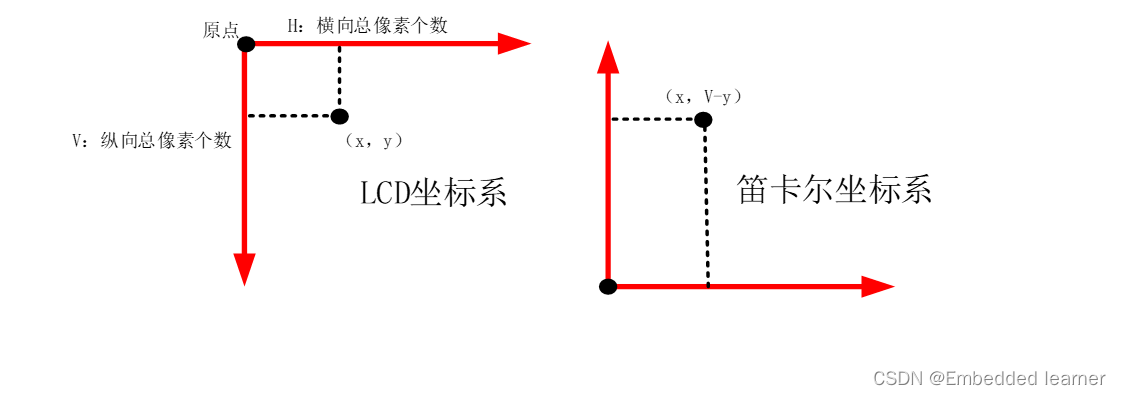

在LCD的坐标系中，原点在屏幕的左上角。对于笛卡尔坐标系，原点在左下角。freetype使用笛卡尔坐标系，在显示时需要转换为LCD坐标系。

从下图可知，X方向坐标值是一样的。

假设LCD的高度是V，在LCD坐标系中坐标是(x, y)，那么它在笛卡尔坐标系中的坐标值为(x, V-y)。

反过来，在笛卡尔坐标系中坐标是(x, y)，那么它在LCD坐标系中坐标值为(x, V-y)。

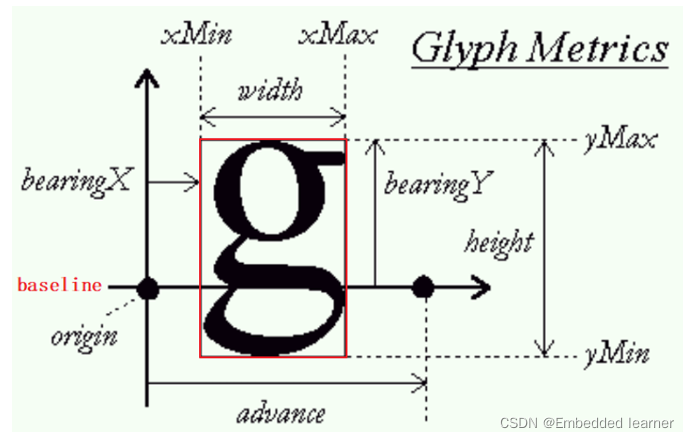

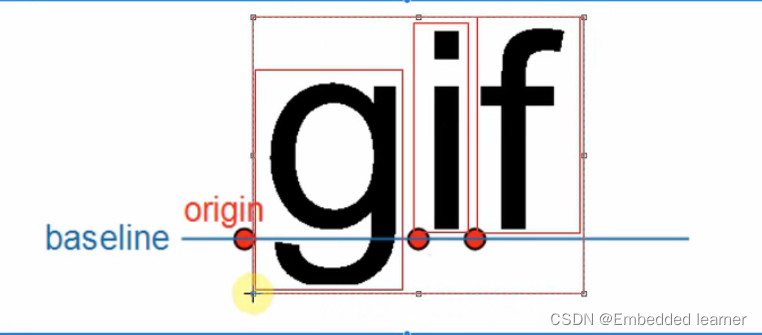

使用矢量字体进行显示时，字符之间的位置彼此依赖，我们需要指定原点origin，有了原点之后加上当前字符的advance就可以得到下一个字符的原点，原点和原点相连就可以组成一条基线baseline， 通过确定每个字符的外框就可以确定整行字符的外框了。我们可以假设原点为（0，0）坐标，整行字符左上角坐标是（x1,y1）这个可以计算得到，如果我们想指定这行字的显示位置（x，y）那么新的原点位置就是（x-x1，y-y1）。

 freetype的几个数据结构

FT_Library  library; /* 对应freetype库 */
error = FT_Init_FreeType( &library ); /* 初始化freetype库 */
error = FT_New_Face(library, font_file, 0, &face ); /* 加载字体文件 */
FT_GlyphSlot  slot = face->glyph; /* 插槽: 字体的处理结果保存在这里 */
error = FT_Get_Glyph(slot , &glyph);/* 取出glyph */
FT_Glyph_Get_CBox(glyph, FT_GLYPH_BBOX_TRUNCATE, &bbox ); /* 从glyph得到外框: bbox */

 备注：外框的左上角坐标是（xMin,yMax);所以新origin坐标是（x-xMin,y-yMax);之所以乘以64，是因为FT_Set_Transform要求坐标的单位是1/64像素
