本文详细介绍了如何通过blockdiagram软件新建原理图，包括元器件调用、管脚连接，以及如何利用仿真功能观察死区效果，并说明了调整时钟频率和D触发器数量来修改延时的方法。
1、file > block diagram/schematic file (也就是新建原理图文件)

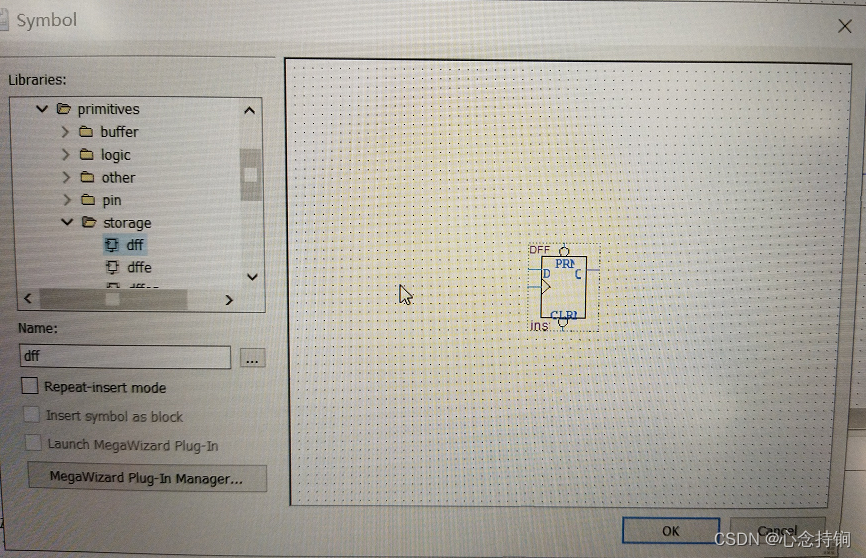

2、双击原理图空白处，直接调用元器件

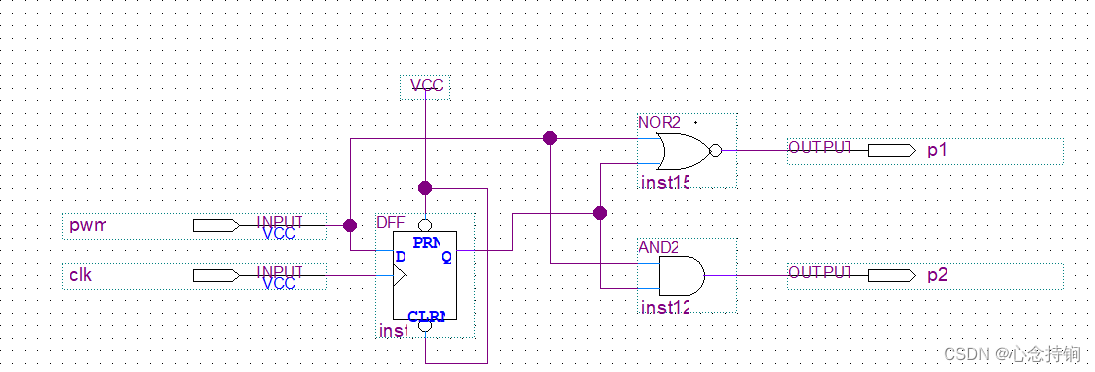

3、同样操作，调用输入输出管脚，并连线。

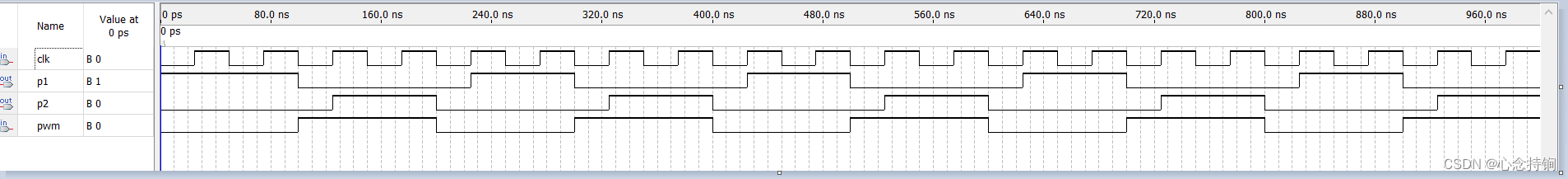

4、仿真波形
5、死区就这么出来了，如果想要改变延时，可以调整时钟频率和增减D触发器个数！
