阿里云网络产品常见架构场景及问题

阿里云的网络和弹性计算类产品很多，使用场景也多种多样，本文是一些使用场景的集锦。主要思路是从使用特定场景中发生的典型问题出发，总结网络产品使用中的关键点。

场景1: 使用VPN打通多个数据中心

架构

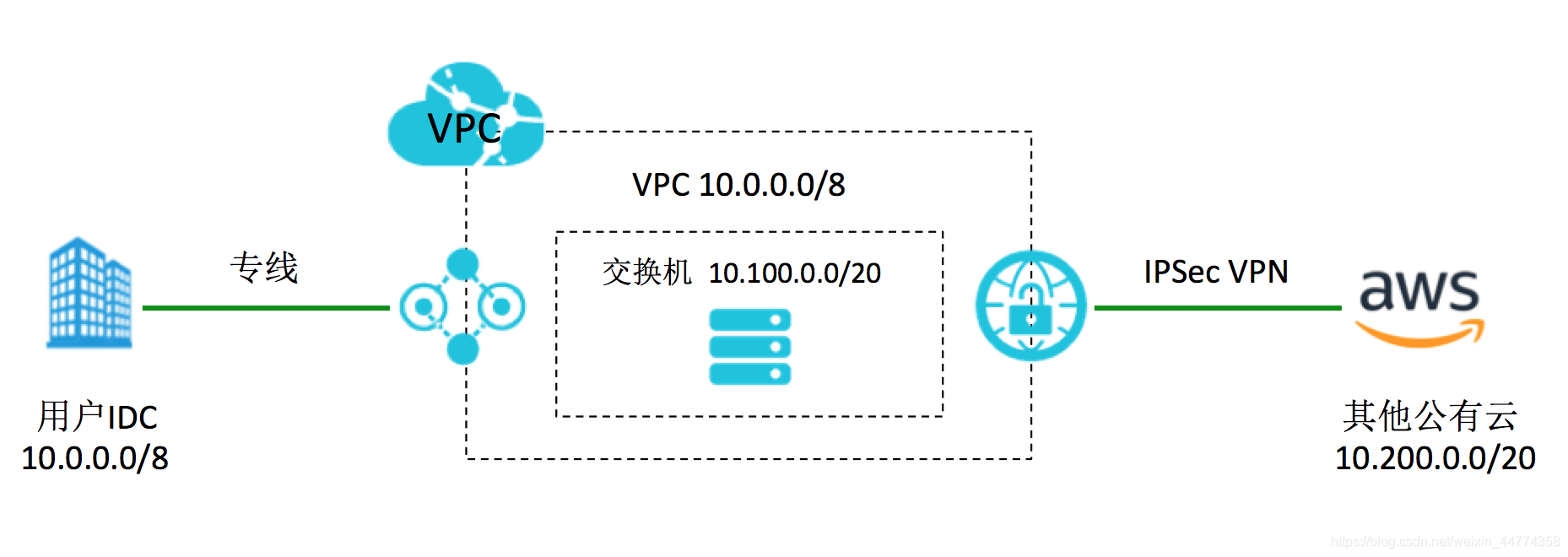

用户自己的数据中心通过专线和阿里云相连，同时用户使用了其他公有云的资源，利用阿里云VPN网关和其他公有云厂商打通IPsec VPN。架构和网段如下：

问题现象

参考文档“VPN网关配合云企业网搭建高速全球网络”，基本架构是可行的。这个场景和文档中的场景很类似，是阿里云VPN网关支持的场景之一。

但问题来了，用户在IDC机器上ping其他云上的资源10.200.1.15时，出现了如下报错信息，表示报文超过了TTL：

From 10.100.1.18 icmp_seq=1 Time to live exceeded

继续用 traceroute探测到目的地址的路径，可以看到在中间某节点出现了环路：

# traceroute 10.200.1.15
traceroute to 10.200.1.15 (10.200.1.15), 30 hops max, 60 byte packets
 1  10.200.1.254 (10.102.81.254)  0.924 ms  1.249 ms  2.431 ms
 2  172.17.0.3 (172.17.0.3)  0.544 ms  0.522 ms  0.673 ms
 // 省略
 7  10.100.1.18 (10.100.1.18)  2.641 ms  2.268 ms  2.156 ms
 8  * * 10.100.1.18 (10.100.1.18)  2.136 ms
 9  10.100.
