uboot ,s5pv210, start.S分析

1 uboot 的版本的选择。

疑问： uboot 的社区会有代码，这里也会有一些 板卡的代码合入 社区， 但是 有时候 cpu 厂商也会 单独拉出一份 开源代码 来维护。

也就是说， 你有两种下载方式，一种是下载uboot 社区的代码，还有一种是下载cpu 厂商的 维护的uboot 的代码，这两种方式的 代码下载的地址是不一样的。

总结： 我觉得他们是有交集的。

这是 arm 设计的  目录是 arch/arm/cpu .

这是 三星设计的，目录是 /board/sumsang/

接下来是关于 spl 的 内容。

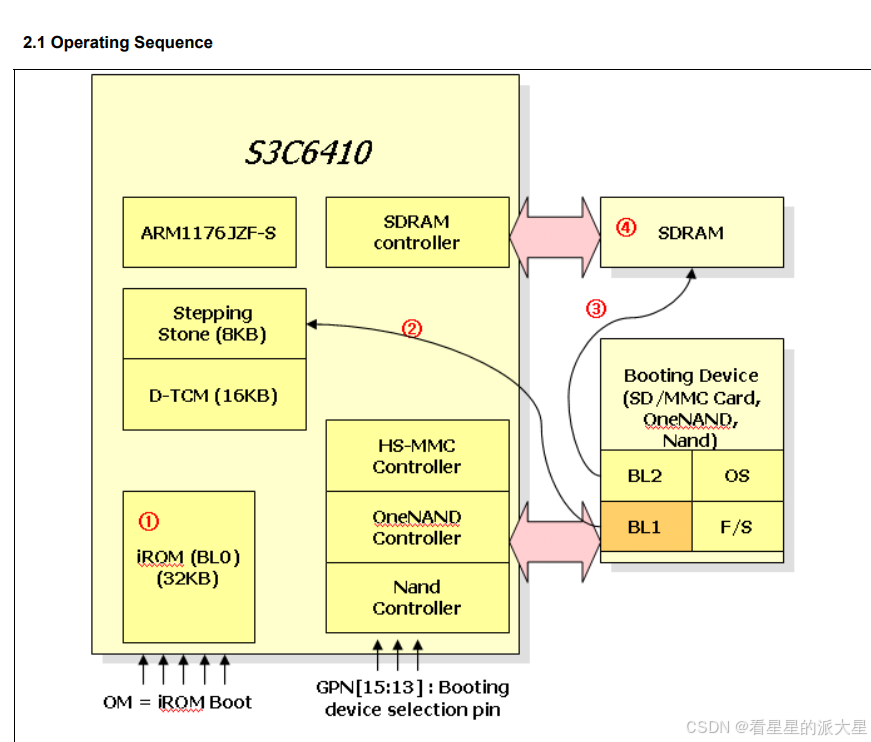

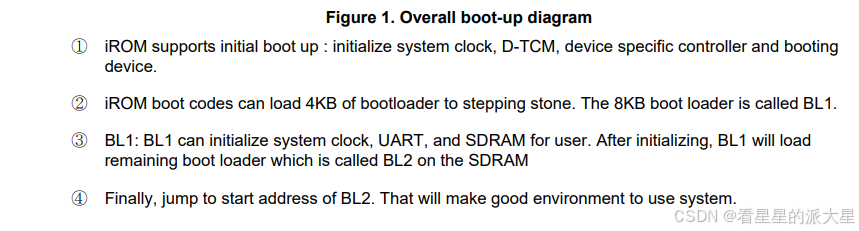

先来看一下 关于 6410 的手册。

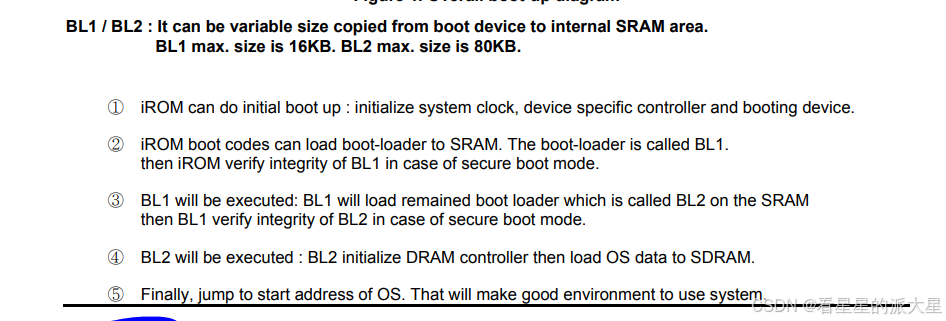

注意： 这里 看上去 bl1 与 bl2 是两个东西，实际上 bl2= bl1+xxxx= uboot.

bl1 是 Uboot 的前 8K，

首先加载到sram , 然后初始化 内存。

然后加载 整个uboot 到内存。

然后跳转到 内存，然后判断试一下 如果在内存，就跳转到 8K之后运行。

这里的os 指的是 kernel。

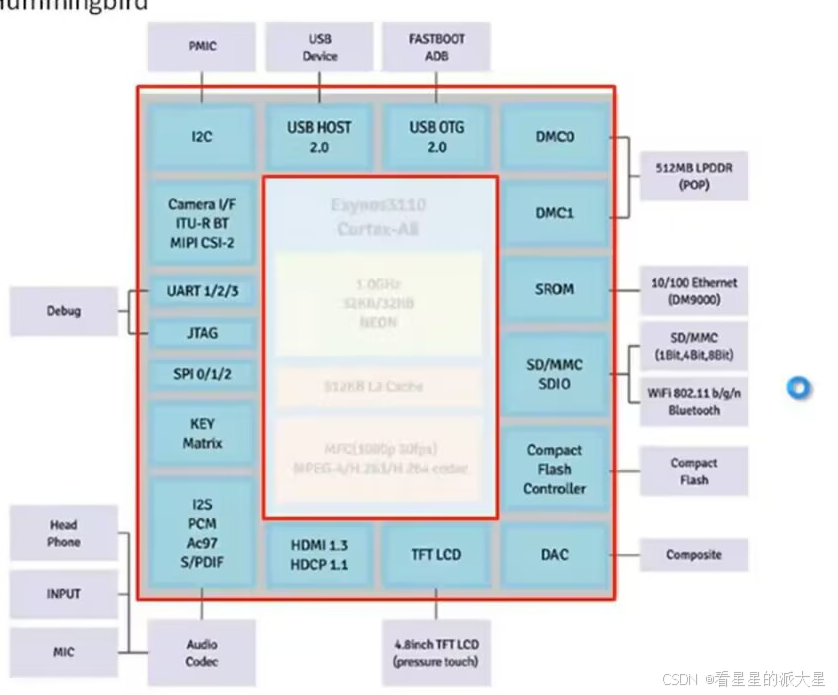

我觉得 他后面讲的 goni 开发板就是这种方式。

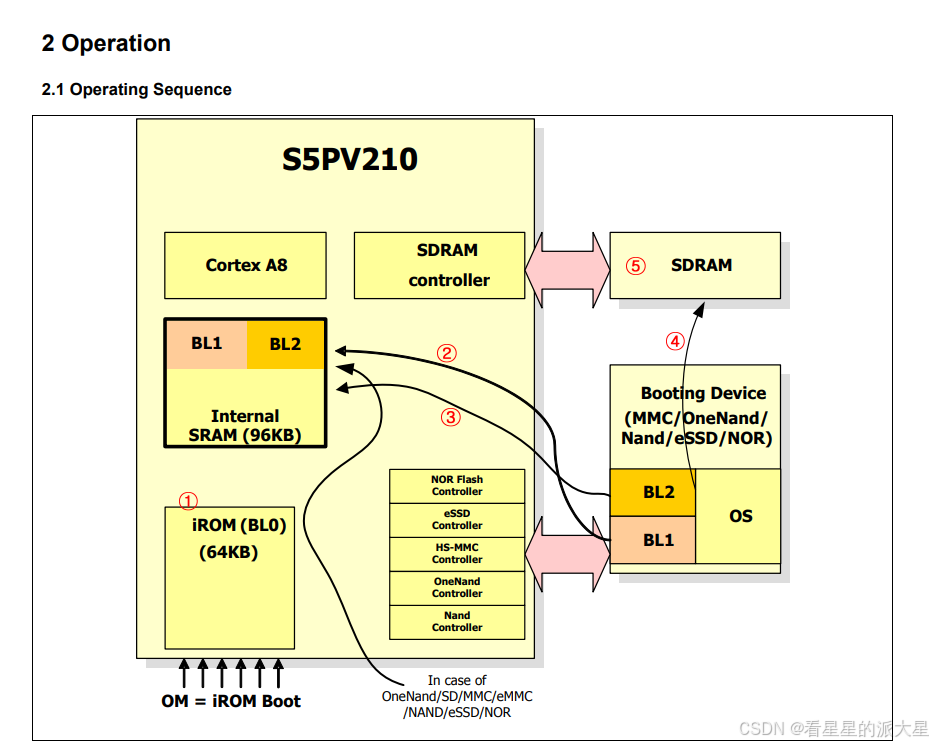

然后来看一下 V210 的。

注意： 这个时候 实际上 ，uboot 出现了 spl.bin ， 此时 ， bl2 就不等于 bl1+xxx .了， bl1 与 bl2 通过宏定义成了两个不同的东西。

uboot 还是采用的 6410 的加载方式，只不过镜像不一样了。

接下来是 异常向量 + 地址映射问题。

在 sram  中 三星自己 在 内存中 有开辟一段区域 专门用于存放 中断向量表。

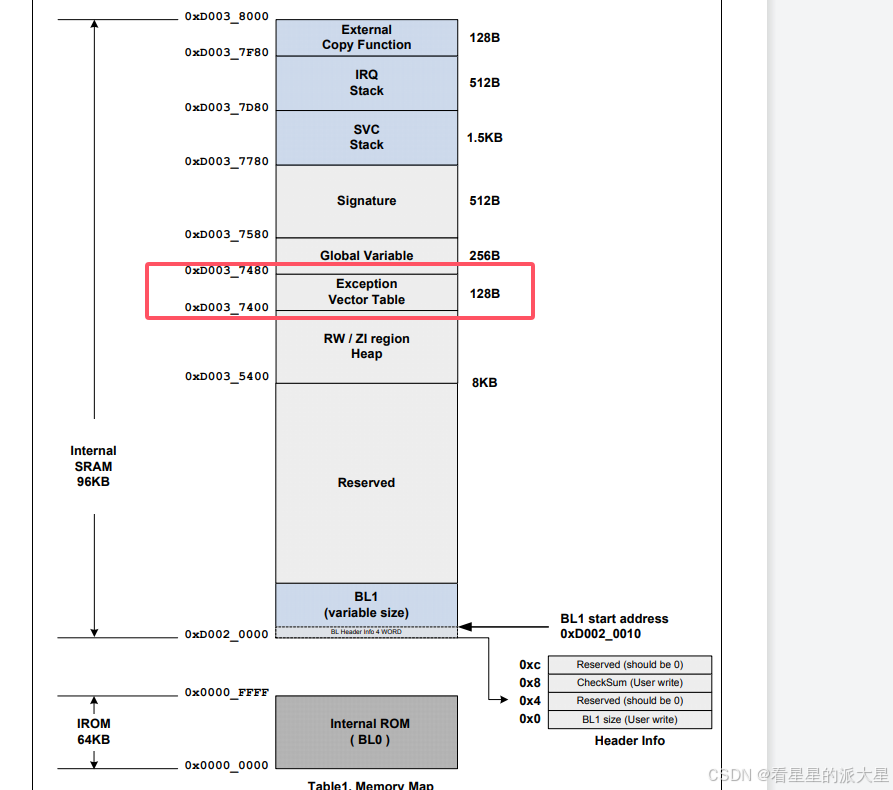

如下图：

当ｂｌ１　在运行过程中，如果　出现异常了。

那么　ｃｐｕ　会自动到 0xD003_7400 去寻找 异常向量表。

这个是 硬件自动完成了，不需要设置。

我们需要做的就是 将异常向量表 拷贝到这个地方。

疑问： 但是程序中有 拷贝的动作吗？

那么如果 要是在 DRAM 中呢？

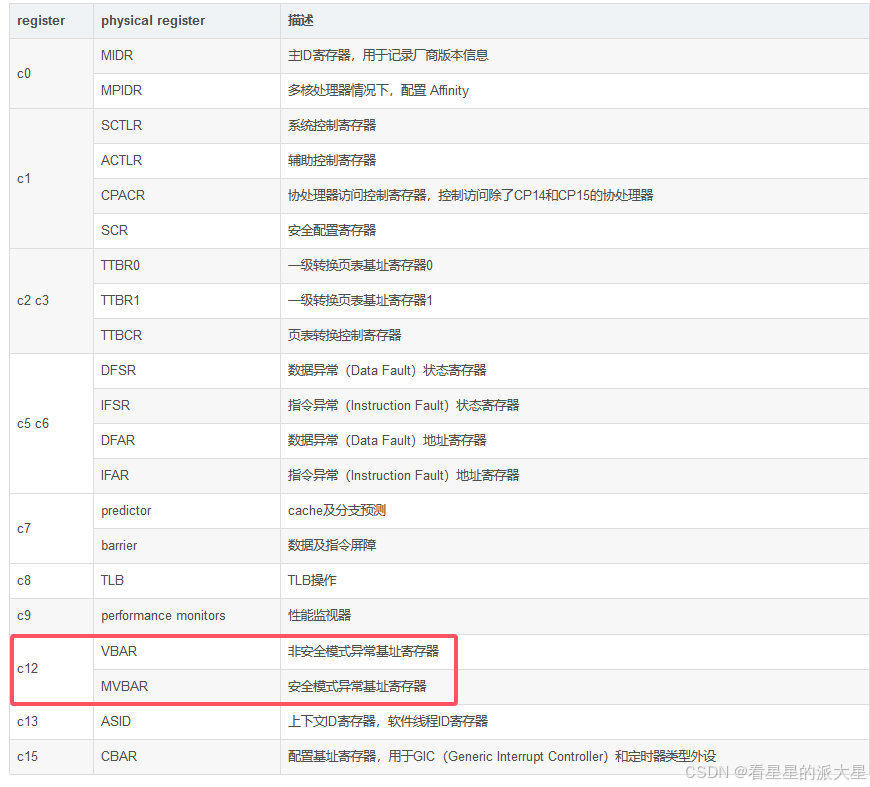

cp15 协处理器  的 VBAR  专门用于设置 dram 的 中断向量表地址。

 也就是说 我只要 把 异常向量表的地址 ，写入掉 VBAR 寄存器就可以了。

然后是关于ENTRY 的展开。

u-boot.lds 中的 ENTRY 的定义是在。

include/linux/linkage.h

  64  #define ENTRY(name) \
    1 ▎   .globl SYMBOL_NAME(name); \
    2 ▎   LENTRY(name)
    3 ▎

然后  SYMBOL_NAME(name)  的定义是。

 #define SYMBOL_NAME(X)      X

然后 LENTRY(name) 的定义是。

    6 #define LENTRY(name) \
    5 ▎   ALIGN; \
    4 ▎   SYMBOL_NAME_LABEL(name)

ALIGN 的定义如下：

#define ALIGN           __ALIGN

__ALIGN 的定义如下：

   10 #ifndef __ALIGN
    9 #define __ALIGN .align      4
    8 #endif

SYMBOL_NAME_LABEL(name) 的定义如下：

   21 #ifdef __STDC__
   20 #define SYMBOL_NAME_LABEL(X)    X##:
   19 #else
   18 #define SYMBOL_NAME_LABEL(X)    X:
   17 #endif

这里没有定义 __STDC__

所以是 后面的内容。

最终 的代码 展开就是这样的。

#define ENTRY(name)
    .globl (name);
    .align      4;
    (name)：

总结： 就是定义了一个段，并且把这个段导出到全局变量了。

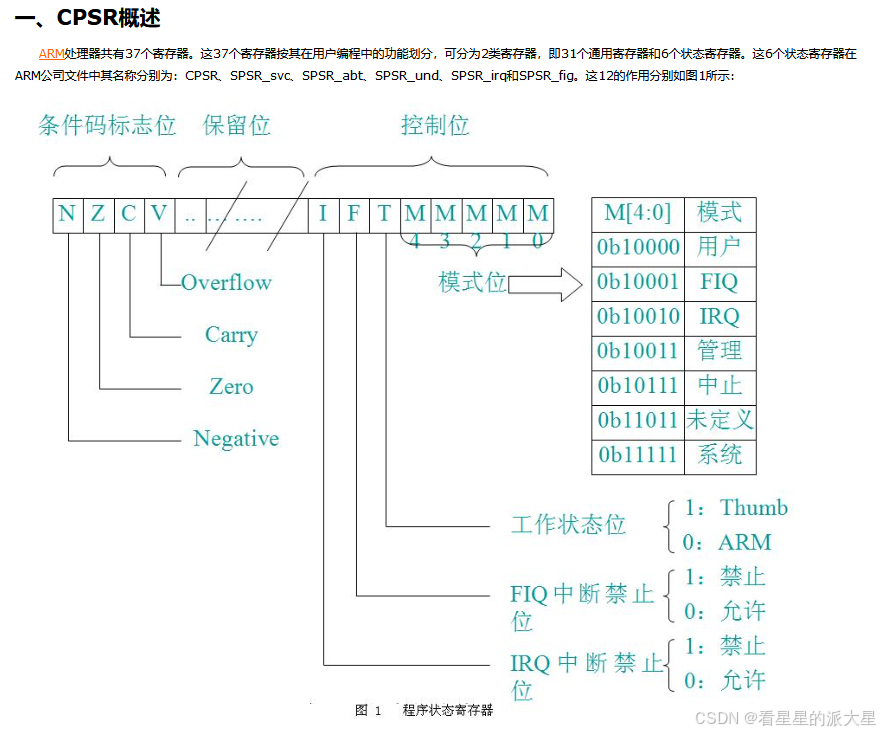

然后是关于CPSR寄存器的说明。

总结： 这个寄存器的主要作用就是 ， 开关中断，并且设置 程序的 运行模式。

它的东西可以保存到 SPSR中。

然后是关于 CP15 协处理器的说明。

总结一下：

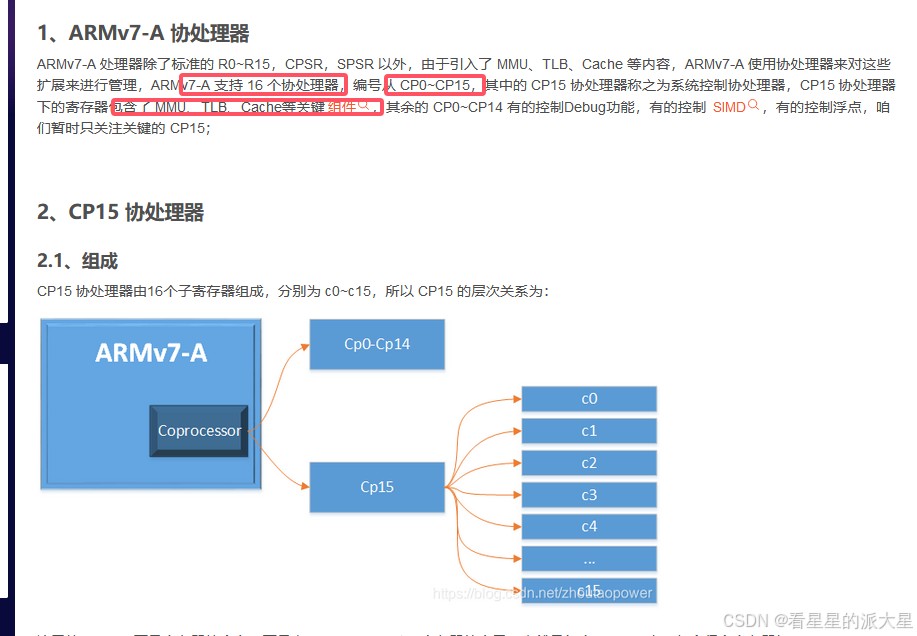

1 cp 是一组 协处理器。

2 cp15 自己就是很多个寄存器的集合。

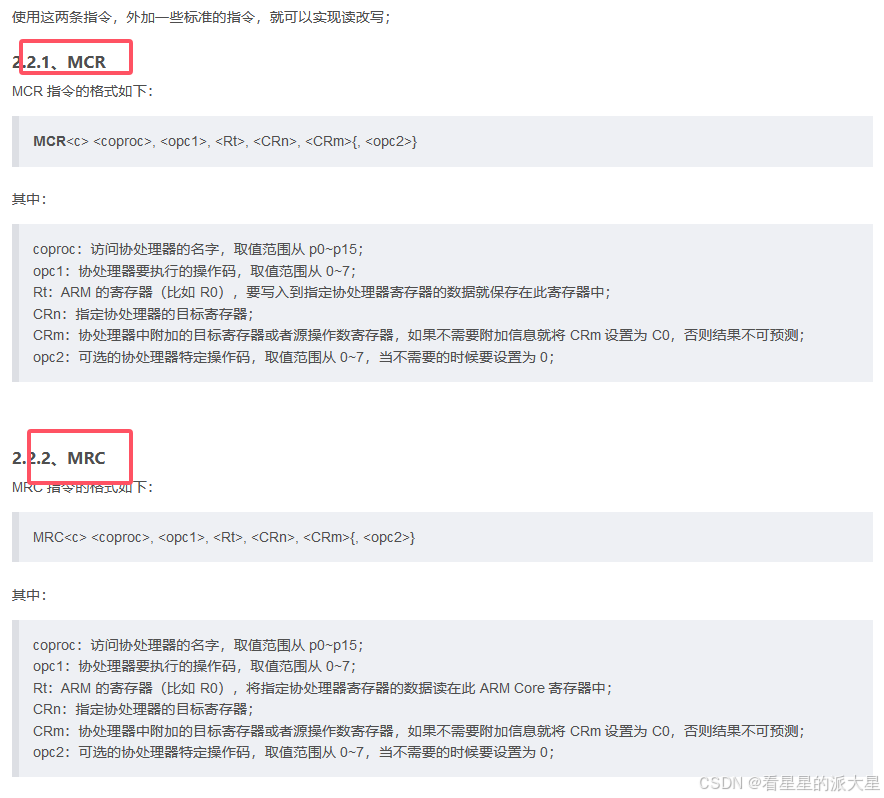

3 操作 cp15 使用的是 MRC 与MCR。

对于 cp15 以  s5pv210 的 uboot 的这段代码 为例。

   12 /*
   11 ▎* Setup vector:
   10 ▎* (OMAP4 spl TEXT_BASE is not 32 byte aligned.
