DDR3 MIG IP核

定义

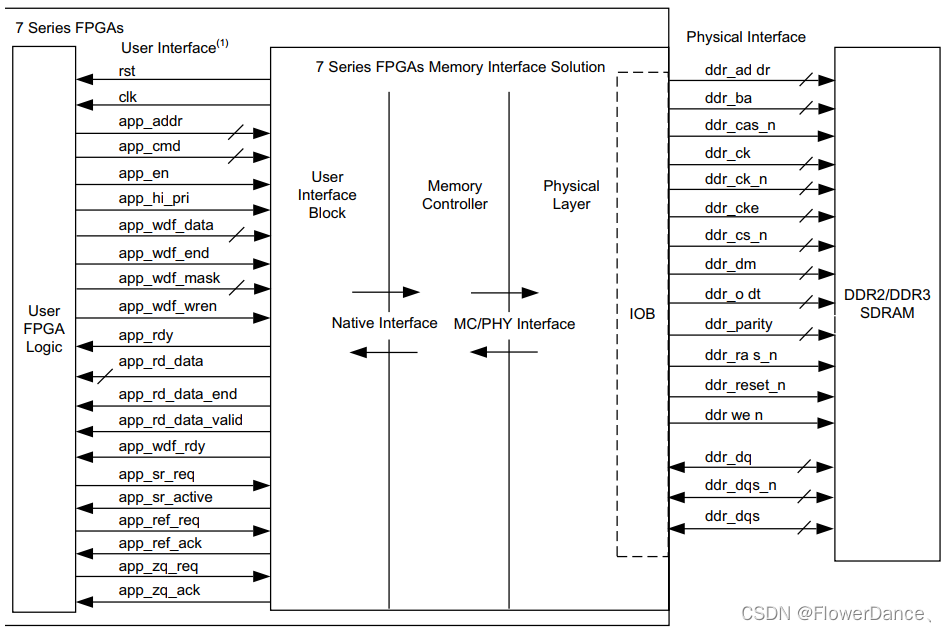

MIG IP 核是 Xilinx 公司针对 DDR 存储器开发的 IP，里面集成存储器控制模块，实现 DDR 读写操作的控制流程，下图是 7 系列的 MIG IP 核结构框图。 MIG IP 核对外分出了两组接口。左侧是用户接口，就是用户（ FPGA）同 MIG 交互的接口，用户只有充分掌握了这些接口才能操作 MIG。右侧为 DDR 物理芯片接口，负责产生具体的操作时序，并直接操作芯片管脚。这一侧用户只负责分配正确的管脚，其他不用关心。表中标明的信号的方向是以 MIG IP 核作为参照的。

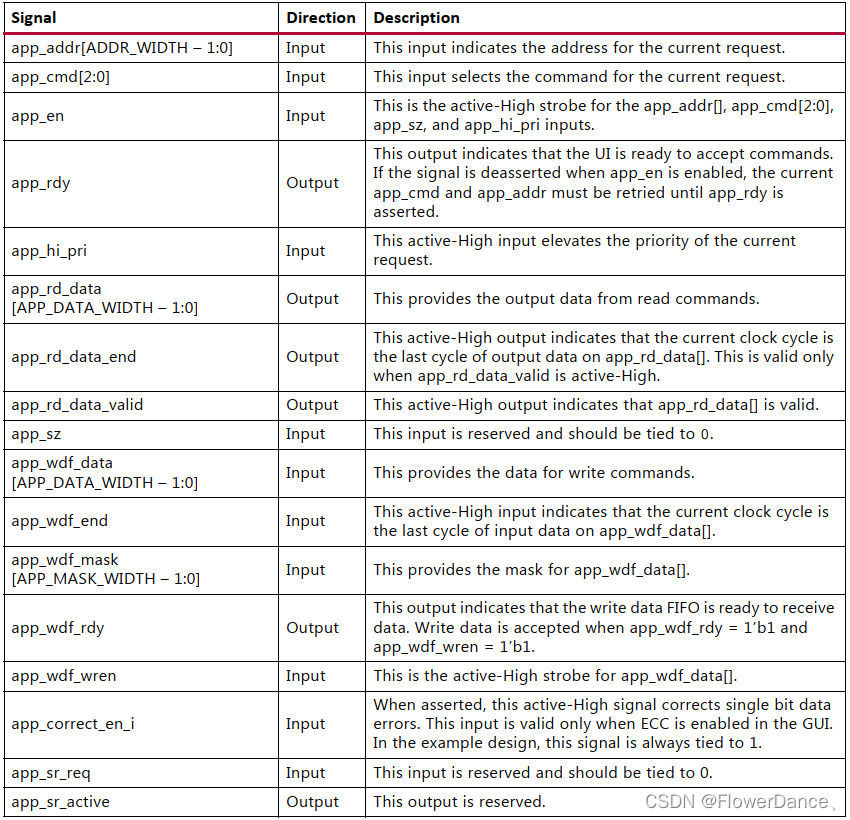

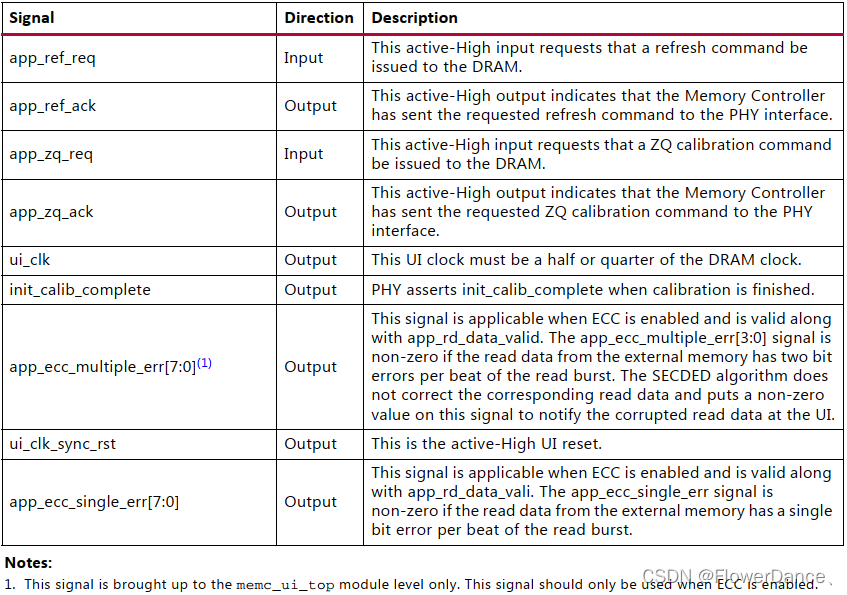

用户接口

信号名	方向	端口说明
ui_clk	output	用户时钟，由MIG IP核输出，必须是DRAM时钟的四分之一
ui_clk_sync_rst	output	复位，由MIG IP核提供，高电平有效
app_addr[ADDR_WIDTH–1:0]	input	用户地址输入，这是MIG IP核根据具体的物理芯片，整合给用户使用的地址空间，这个地址和芯片的地址是对应的，地址的位宽ADDR_WIDTH等于BANK位宽+ ROW位宽 + COL位宽
app_cmd[2:0]	input	读写控制命令。读： 001；写： 000。其他值保留
app_en	input	MIG IP核命令写入使能，高有效。写命令时需要拉高该信号
app_rdy	output	表示UI已经准备好接收命令，高电平有效。如果当app_en使能时，该信号未拉高，那么当前的app_amd和app_addr信号必须保持直到app_rdy拉高
app_hi_pri	input	表明当前请求具有高优先级
app_rd_data[APP_DATA_WIDTH–1:0]	output	该信号用于用户读取IP核发来的数据，位宽同样设置为128。
app_rd_data_end	output	高电平有效，表明当前时钟周期是app_rd_data输出数据的最后一个周期。只有当app_rd_data拉高时该信号才有效
app_rd_data_valid	output	读数据有效信号，高电平有效。
app_wdf_data[APP_DATA_WIDTH-1:0]	input	该信号为用户写数据输入
app_wdf_end	input	当前时钟是突发写过程的最后一个时钟，高电平有效。
app_wdf_mask[APP_MASK_WIDTH-1:0]	input	为app_wdf_data提供掩码
app_wdf_rdy	output	MIG IP核数据接收准备完成，高电平有效。写数据只有当app_wdf_rdy和app_wdf_wren同时拉高时才会被接收
app_wdf_wren	input	MIG IP核数据写使能，高电平有效。写数据时需要拉高该信号。
init_calib_complete	output	高电平有效，表明校准完成
app_sz	input	此输入是保留的，应绑定到0。
app_correct_en_i	input	当拉高时，该有效的高信号校正单比特数据错误。只有当在GUI中启用ECC时，此输入才有效。在示例设计中，该信号总是与1绑定。
app_sr_req	input	该信号被保留并且应绑定到0
