pipeline 事件传播的过程

本文详细解析了Netty中Pipeline的事件传播机制,包括inBound事件和outBound事件的传播过程,以及异常处理。介绍了fireXXX方法如何在ChannelHandlerContext和ChannelHandler之间传递事件,特别讨论了inBound事件的channelRead方法从HeadHandler传播到TailHandler,以及outBound事件的反向传播。同时,异常传播遵循handler添加的顺序,最终由TailHandler捕获并处理未被捕获的异常。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

简介

pipeline 和 ChannelHandlerContext, ChannelHandler三者之间的关系

pipeline 通过维持一个链表结构,链表节点是 ChannelHandlerContext,该节点持有 ChannelHandler。部分对 ChannelHandler 的操作直接暴露给 ChannelHandlerContext,因此我们可以直接操作 ChannelHandlerContext来间接操作 ChannelHandler

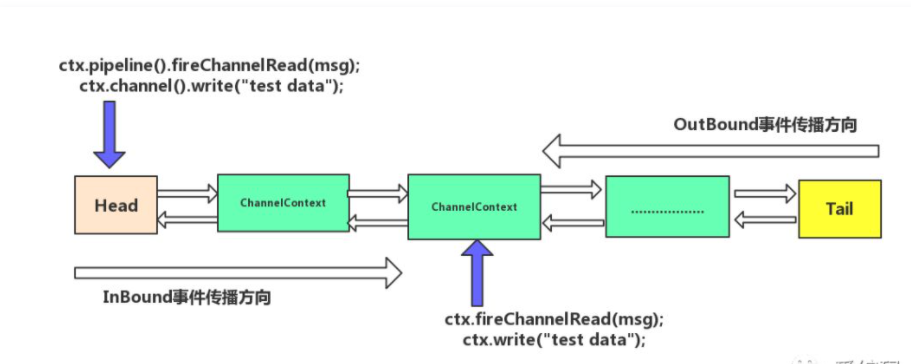

channelRead 事件为例,描述 inBoundoutBound 的传播过程。总体如下图:

inBound事件

当发生某个IO事件的时候,例如链路建立链路关闭读取操作完成(register,read,active) 等,都会产生一个事件,事件在pipeline中传播和处理

pipeline中以fireXXX命名的方法都是从IO线程向用户业务Handler的inBound事件,它们的实现因功能而异,但是处理步骤类似。如下:

  • 调用HeadHandler对应的fireXXX方法;
  • 执行事件相关的逻辑操作。

当调用ChannelHandlerContext.fireXXX方法 (例如: fireChannelRead()) 的时候,事件会从当前节点向下进行传播,就是找到下一个ChannelInBoundHandler,然后调用ChannelInBoundHandler的channelXXX方法。

如果不覆盖channelXXX方法的话,默认会将这个消息在pipeline上从头到尾进行传播,最后会调用到Tail节点的channelXXX方法,如果说有消息一直调用到Tail节点的channelXXX方法,说明前面的channelHandler没有处理消息,使得消息一直到了尾节点,尾节点需要进行一定的释放,防止内存泄漏。

SimpleChannelInBoundHandler#channelRead0方法会帮助自动释放ByteBuf,它的channelRead方法调用channelRead0()并且释放ByteBuf。

outBound事件

由用户线程或者代码发起的IO操作被称做outBound事件。

ChannelOutBoundHandler的添加顺序和事件传播的顺序是相反的。而outBound事件是寻找下一个ChannelOutBoundHandler,调用该handler的方法,最终会从Tail节点传播到Head节点。

总结:每次使用pipeline传播调用方法时,是从头结点或者尾节点开始传播,而使用ChannelHandlerContext则是从当前节点开始传播。

异常传播

异常的传播并不区分是inBoundHandler还是outBoundHandler,异常都会在上面进行传播。

异常的传播顺序: 是和handler添加的顺序相关(一样)。默认情况下异常的传播是直接拿到当前节点的下一个节点,最终会传播到Tail节点exceptionCaught(),Tail节点最终会打印这个exception,通知这个异常并没有被处理。如果说我们需要对异常做一个处理的话,最好在pipeline最后添加一个异常处理器,最终可以对异常进行一个统一的处理。

inBound事件的传播

handler之间的传播信息通过 fireXXX方法:其区别是从哪个节点开始传播。

ctx.pipeline().fireChannelRead(msg); 从头节点HeadContext开始传播
ctx.fireChannelRead(msg); 从当前节点往下传播事件

@Override
public void channelRead(ChannelHandlerContext ctx,  Object msg)throws Exception {



    //调用通道的fireChannelRead方法是从头节点HeadContext开始传播
    ctx.pipeline(). fireChannelRead(msg);

    //调用数据节点的传播方法是从当前节点往下传播事件
    ctx.fireChannelRead (msg);
}

分析 ctx.fireChannelRead(msg);

pipeline 默认是DefaultC
