树莓派4B串口配置

环境：

树莓派4B，ubuntu mate20

1.外设串口简介

1.1 硬件串口（/dev/ttyAMA0）

该串口由硬件实现，有单独的波特率时钟源，性能高、可靠。

1.2 mini串口（/dev/ttyS0）

该串口性能低，功能也简单，并且没有波特率专用的时钟源，而是由CPU内核时钟提供。因此mini串口有个致命的弱点是：波特率受到内核时钟的影响。

也就是说，和CPU共用同一时钟，当CPU处理较多任务时，或者低功耗时，你的串口波特率不是稳定的，数据误传、传丢就会成为常态。

1.3 外设串口的默认分配和改进方案

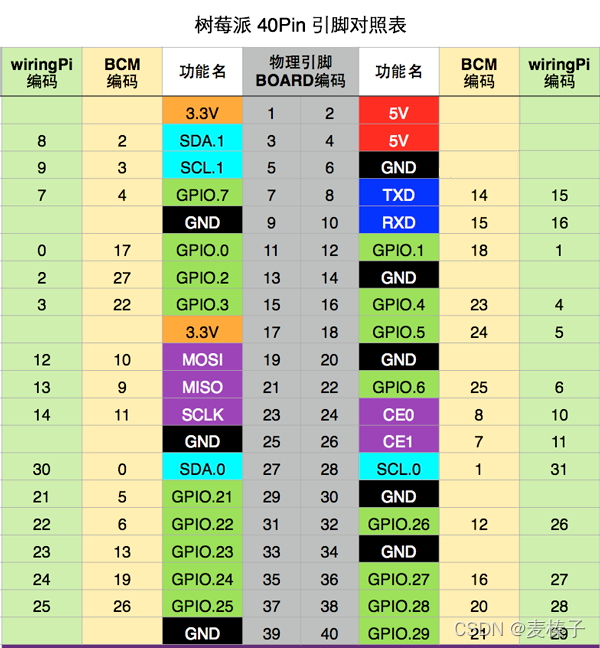

树莓派（3/4代）板载蓝牙模块，默认的硬件串口是分配给蓝牙模块使用的，而性能较差的mini串口是分配给GPIO串口 TXD0、RXD0。

serial0即GPIO映射的串口（TXD0、RXD0），默认是ttyS0，即mini串口。
serial1即板载蓝牙映射的串口，默认是ttyAMA0，即硬件串口。
我们要做的工作是将两者映射互相交换——serial0映射成ttyAMA0，serial1映射成ttyS0。

1.4 补充

树莓派IO引出的串口默认是用来做控制台使用的（使用串口登录树莓派，类似SSH登录那种），
它的初衷是为了在没有网络接口时，通过串口对树莓派进行相关的配置。

2. 串口配置步骤

运行以下命令可以查看到默认的串口分配方式：

ls /dev -al

 由于硬件串口分配给板载蓝牙使用，所以我们要释放掉,并且设置硬件串口分配给GPIO串口。

2.1 修改串口配置

sudo raspi-config

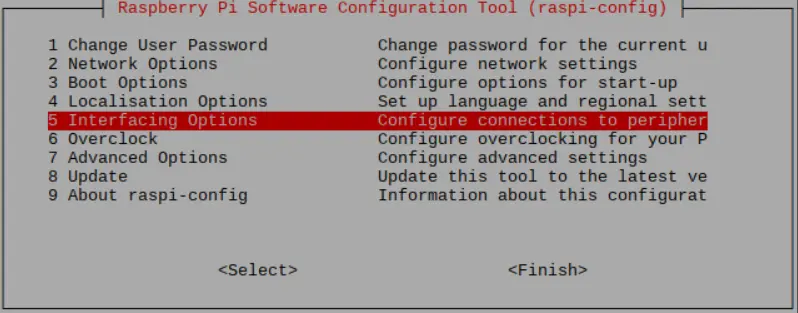

进入树莓派系统配置界面,选择第五个Interfacing Options

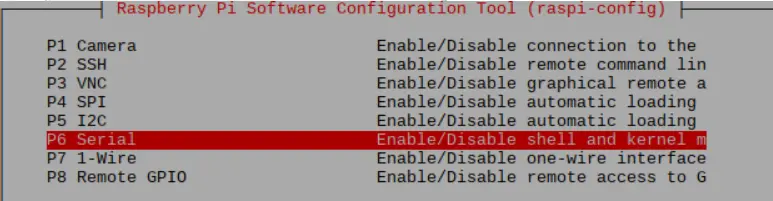

进入P6 Serial

选择关闭串口登录功能，打开硬件串口调试功能。

终端键入：

sudo reboot

 2.2 设置硬件串口为GPIO串口（调换serial0和serial1的映射）

尝试了很多教程都没有成功，直到看到了这位大佬的文章：树莓派4B没有serial0或ttyS0，serial0没有映射到ttyS0，serial0和serial1调换映射_红衰绿老的博客-优快云博客_ttys0 树莓派

如果各位是树莓派4B的话，我自己反正是/boot下没有overlays文件夹的，手动创建然后下载dtb文件改config也没用，只有用以下方法才成功！

编辑: （注意是firmware里的config不是boot下的）

cd /boot/firmware
sudo gedit config.txt

在config.txt的结尾加上

dtoverlay=disable-bt

 保存，在终端输入以下命令禁用掉和蓝牙有关的开机启动项

sudo systemctl disable bluetooth

 重启树莓派，应该没有蓝牙标志了，serial0和serial1也调换为：

3. minicom串口助手测试

3.1 安装minicom

sudo apt-get install minicom

3.2 安装完成后启动minicom

minicom -D /dev/ttyAMA0 -b 115200

其中-D表示选择串口**/dev/ttyAMA0**，-b 设置波特率为115200，此参数可以不用设置，默认115200。

但是提示报错permission denied：

解决方法：使用命令

sudo chmod 777 /dev/ttyAMA0

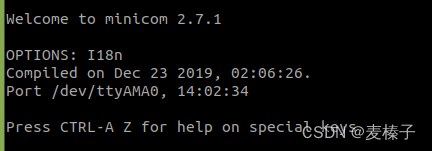

然后重新调用命令，不会报错：

 3.3 电脑发送数据给树莓派
