PCIe Gen6典型应用平台与差分晶体振荡器参数对照

随着PCIe Gen6协议的商用推进(64 GT/s,PAM4调制),对系统时钟的抖动性能、输出形式、温度稳定性提出了极高要求。差分输出晶体振荡器作为高性能平台的关键时钟源,需要同时满足低抖动、差分信号输出、宽温度工作、封装灵活等指标,才能支撑下一代数据中心、AI运算、CXL扩展与高性能存储等应用。

应用平台与参数对照表

模块类型平台 / 芯片推荐型号推荐频率输出形式抖动性能温度范围封装尺寸
主板 / 服务器Intel Eagle Stream / AMD SP5FCO‑5L‑HCSL‑100M100 MHzHCSL≤ 80 fs RMS−40°C ~ +85°C5.0×3.2 mm
前沿 GPU 显卡NVIDIA H100 / AMD MI300FCO‑7L‑LVDS‑100M100 MHzLVDS≤ 80 fs RMS−40°C ~ +85°C7.0×5.0 mm
CXL 内存模块CXL Type 3 / Smart NICFCO‑3L‑LVPECL‑200M200 MHzLVPECL≤ 100 fs RMS−40°C ~ +85°C3.2×2.5 mm
存储控制器 / SSDPCIe Gen5/Gen6 RAID 卡FCO‑2L‑HCSL‑100M100 MHzHCSL≤ 100 fs RMS−40°C ~ +85°C2.5×2.0 mm
AI 加速模块PCIe Gen6 AI FPGA卡FCO‑5L‑LVDS‑100M100 MHzLVDS≤ 80 fs RMS−40°C ~ +85°C5.0×3.2 mm

选型建议与应用搭配

  • 100 MHz HCSL:适用于PCIe主链路(主板、服务器、RAID卡)

  • 100 MHz LVDS:适用于GPU模块、AI加速卡、FPGA平台

  • 200 MHz LVPECL:适用于CXL高速数据链路与SerDes接口

  • 供电支持:2.5V / 3.3V 兼容主流控制器

  • 抖动控制:建议选用 ≤100 fs RMS 规格,推荐 ≤80 fs

  • 封装选择:空间紧凑应用推荐使用2520或3225小型封装

相关产品

  • FCO‑2L小尺寸差分晶振,适用于SSD/RAID卡

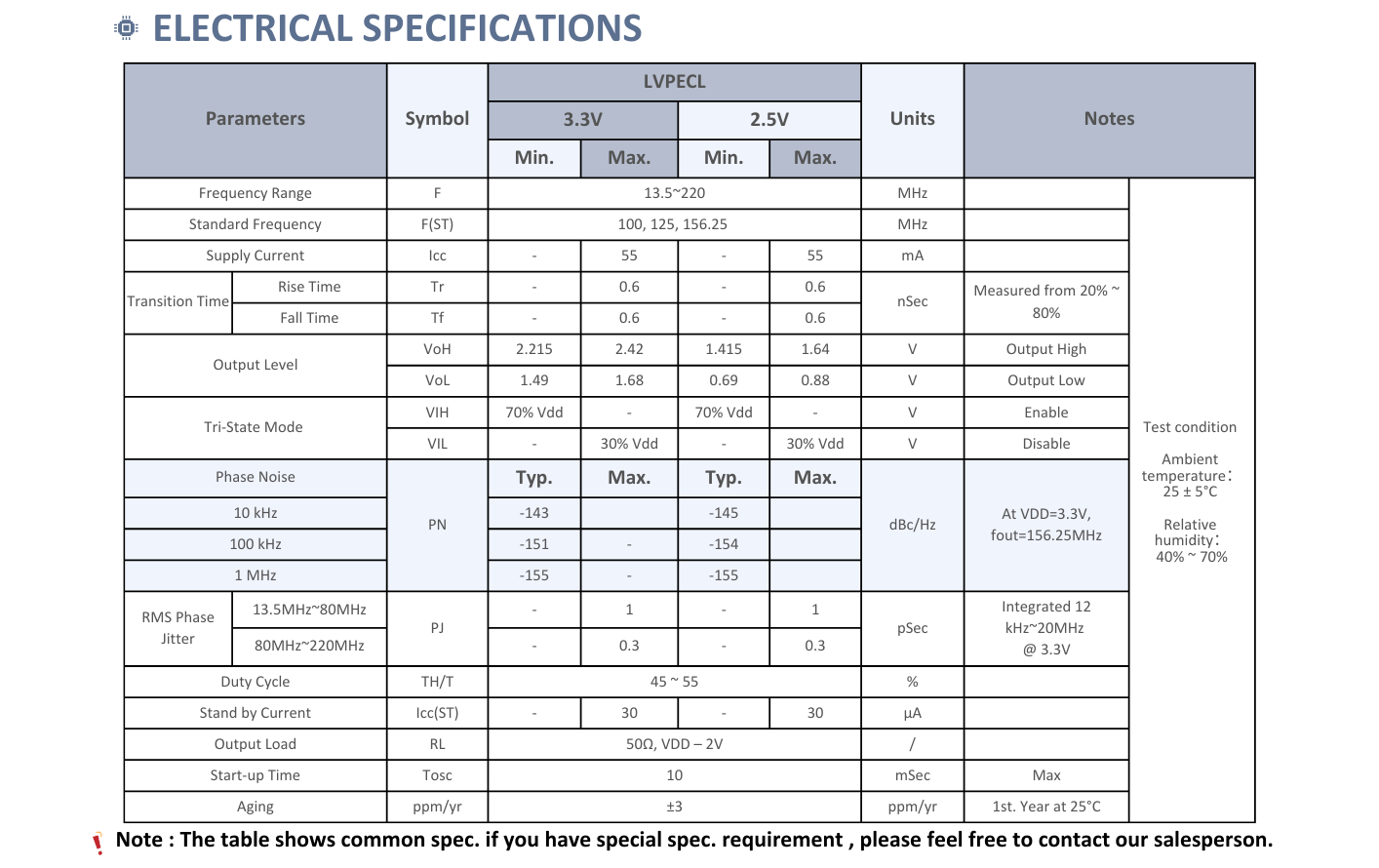

差分晶体振荡器FCO-2L参数数据表

  • FCO‑3L主流平台应用,兼容LVPECL/LVDS输出

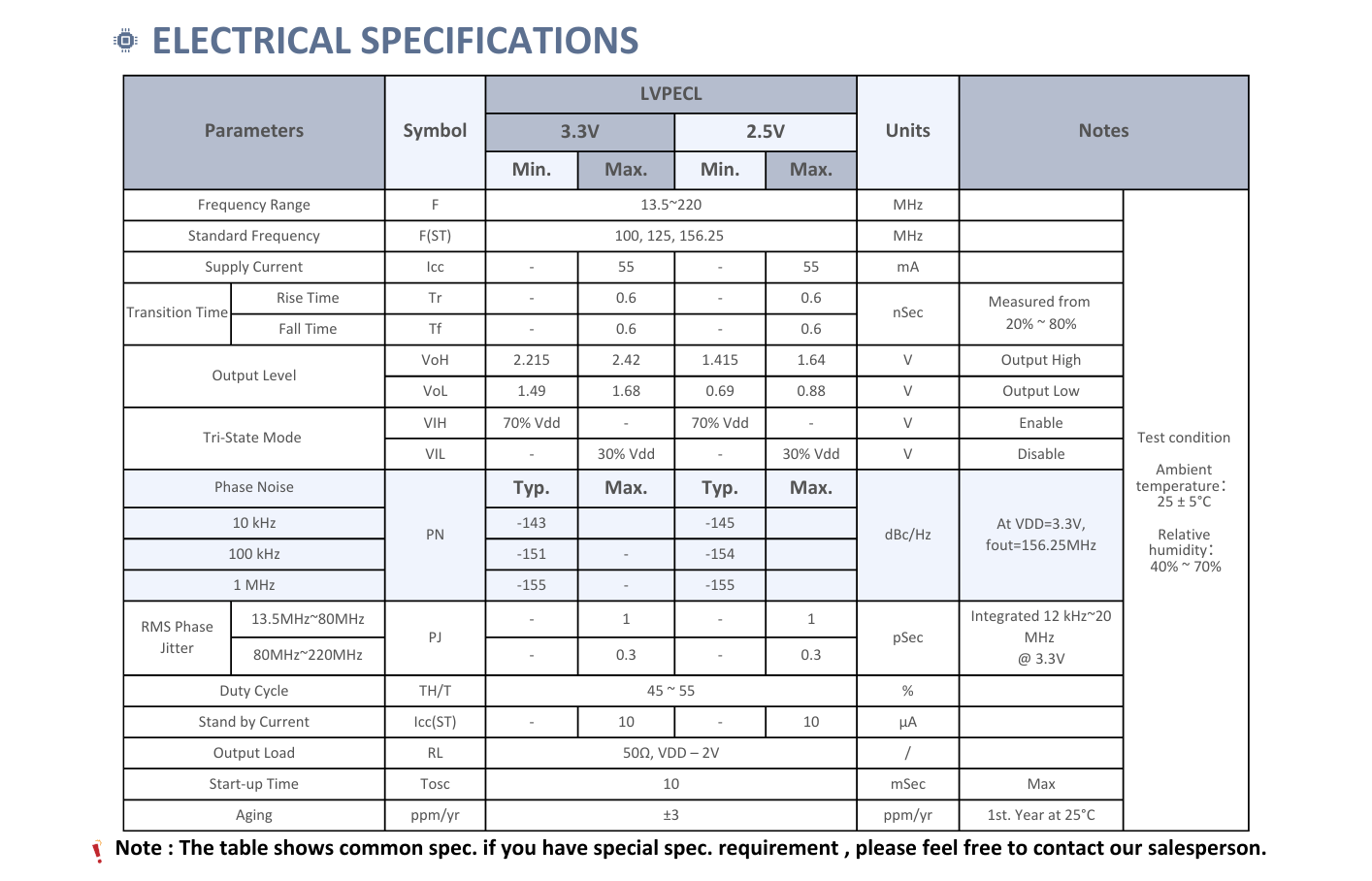

  • 差分晶体振荡器FCO-3L参数数据表

  • FCO‑5L高可靠性平台首要之选,支持高速网络接口

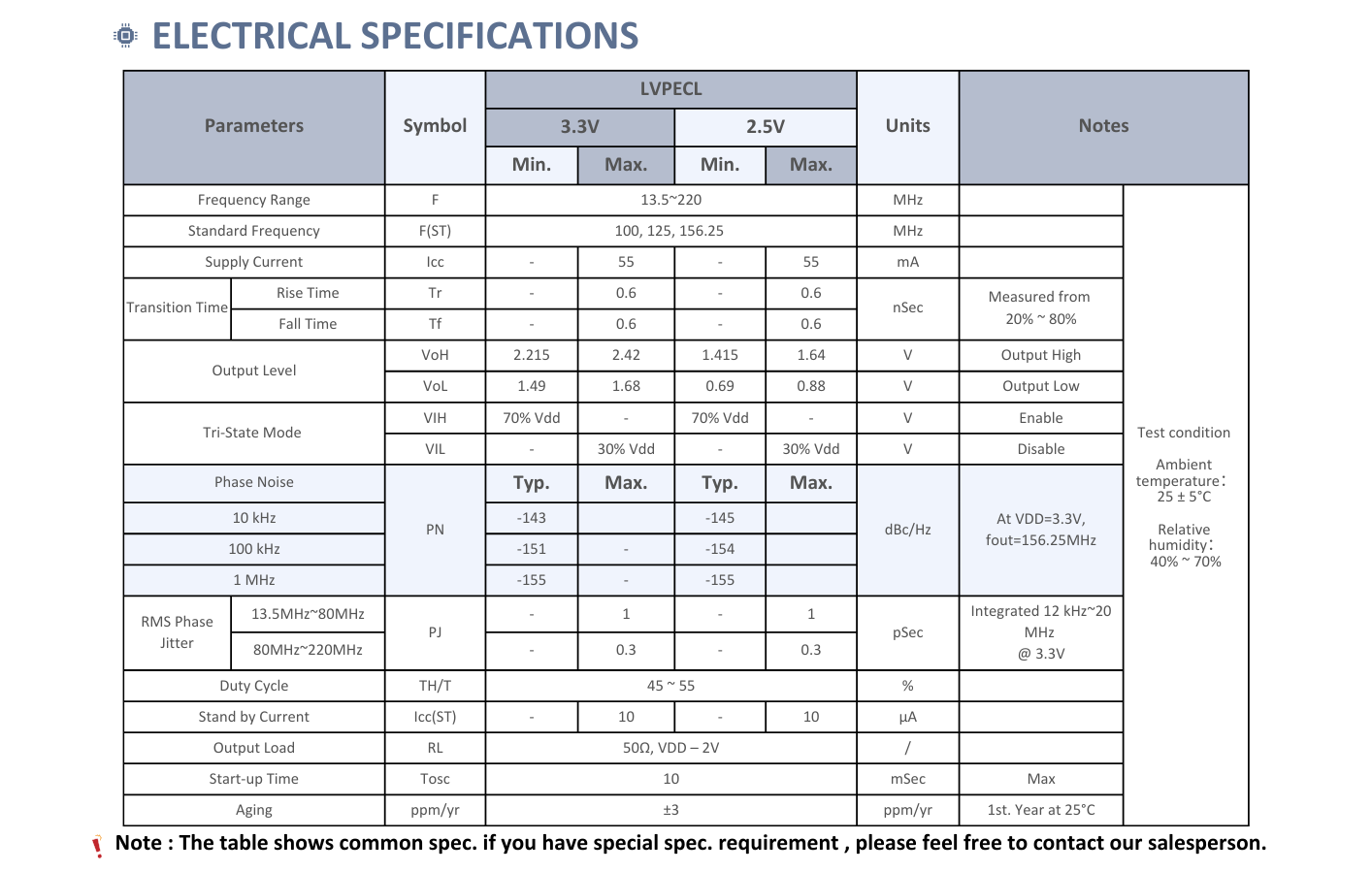

  • 差分晶体振荡器FCO-5L参数数据表

  • FCO‑7L适配高功耗平台,如AI GPU服务器

  • 差分晶体振荡器FCO-7L参数数据表

推荐典型应用场景

  1. 服务器主板中提供PCIe主时钟支持

  2. 用于GPU加速卡的差分同步链路

  3. CXL内存模块与主控芯片之间的高精度同步

  4. 与TI/ADI Jitter Cleaner组合用于RAID存储系统

  5. FPGA平台中的SerDes、PLL等提供稳定时钟

总结

FCom富士晶振FCO-L系列差分晶体振荡器,在满足PCIe Gen6高速传输平台对抖动、输出、电压、温度等多方面严苛要求的同时,提供多样化封装与接口支持,是高性能系统设计中的关键时钟解决方案。联系我们
