0x1、使用COM 串口调试线，进行windows双机内核调试

在很多情况下我们不得不使用COM串口线进行内核调试，这个也是一种比较古老的方式。使用串口线调试要求Target机器必须要有原生的

COM口，其他的PCI/PCIE/USB转串口均不行，然而对于Host端使用PCI/PCIE/USB转串口则是没有问题的

串口调试线可以在淘宝购买，链接https://item.taobao.com/item.htm?ft=t&id=634739384094

0x2、目标计算机设置

使用bcdedit更改引导信息之前，您可能需要暂时挂起Windows PC安全功能，例如关闭BitLocker和secure boot

在目标计算机上，以管理员身份打开“命令提示符(cmd.exe)”窗口，然后输入以下命令，其中n是用于在目标计算机上进行调试的COM端口号，而rate是用于调试的波特率：
bcdedit /debug on
bcdedit /dbgsettings serial debugport:nbaudrate:rate
注意 波特率在主机计算机和目标计算机上必须相同。推荐的速率是115200。
这里也可以使用msconfig.exe进行图形化的配置

然后重启目标机

0x3、使用调试串口线链接Target端和Host端

将零调制解调器电缆连接到在主机和目标计算机上选择用于调试的COM端口。调试线可以在淘宝购买，链接https://item.taobao.com/item.htm?ft=t&id=634739384094

我们会拿到两根线，一根是USB转串口，另外一根是COM串口线，线序要求完全符合微软的要求。在插入USB转COM的线到Host端的主机后，Host端会多出一个串口设备。

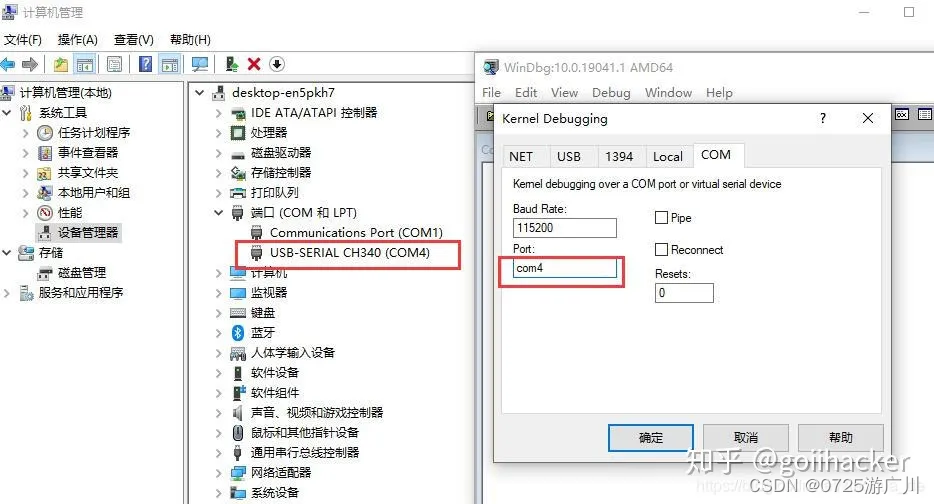

在设备管理器中的端口COM和LPT中TAB页面中，我们可以看到当前多出来的串口号。

0x4、在Host端配置WinDbg

在主机上，打开WinDbg。在文件菜单上，选择内核调试。在“内核调试”对话框中，打开“ COM”选项卡。在“波特率”框中，输入您选择用于调试的速率。在“端口”框中，输入COM n，其中n是为主机上的调试选择的COM端口号。选择确定

您还可以通过在“命令提示符”窗口中输入以下命令来启动与WinDbg的会话；n是用于主机上调试的COM端口号，rate是用于调试的波特率：

windbg -k com：port = COM n ，baud = rate

在主机上，打开“命令提示符”窗口，然后输入以下命令，其中n是用于主机上调试的COM端口号，而rate是用于调试的波特率：

kd -k com：port = COM n ，baud = rate

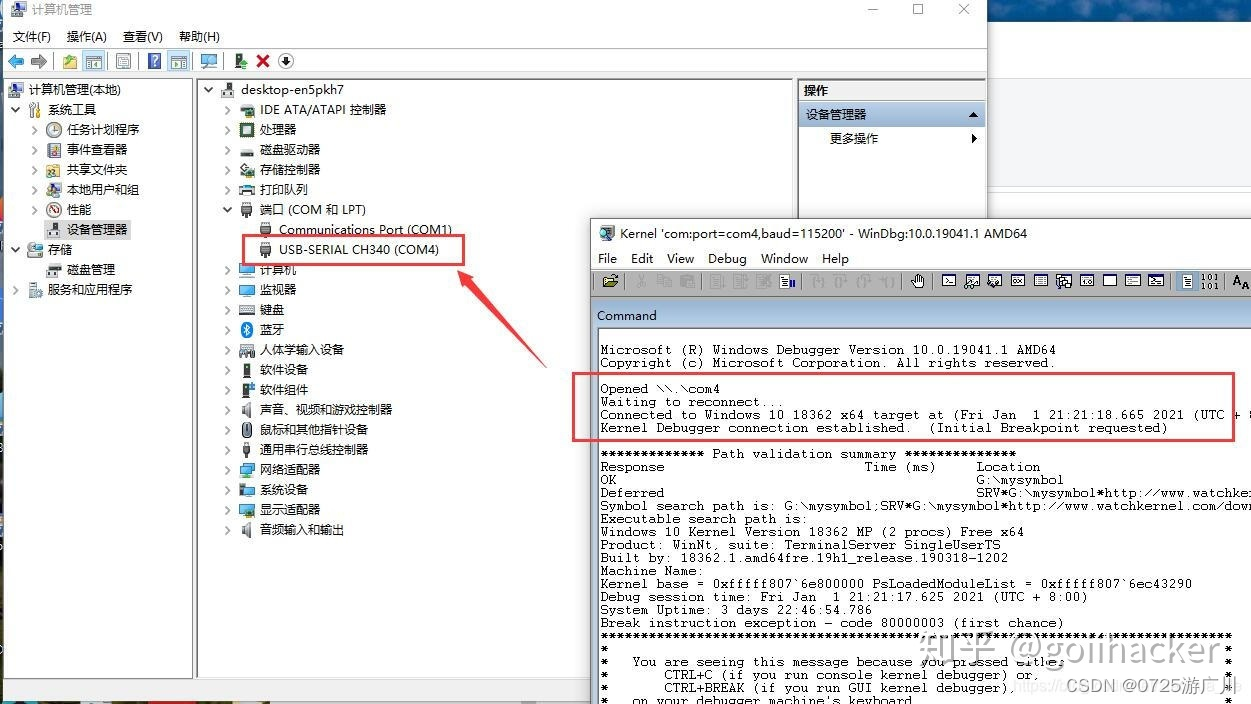

0x5、确的配置后，我们可以成功的调试了

0x6 通过串行电缆进行调试的故障排除提示

0x6.1在主机和目标上均指定正确的COM端口

0x6.2主机和目标上的波特率必须相同

在主机和目标计算机上，用于通过串行电缆进行调试的波特率必须设置为相同的值。例如，假设您选择的波特率为115200。

在目标计算机上，以管理员身份打开“命令提示符”窗口，然后输入bcdedit / dbgsettings。bcdedit的输出应显示为baudrate 115200。
