ADC的使用

ADC的初始化

void ADC_INIT(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	ADC_InitTypeDef ADC_InitStructure;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB | RCC_APB2Periph_ADC1,ENABLE);
	RCC_ADCCLKConfig( RCC_PCLK2_Div6 );

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
	GPIO_Init( GPIOB,&GPIO_InitStructure );//注意这里选择对PB引脚初始化

	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;
	ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;
	ADC_InitStructure.ADC_NbrOfChannel = 1; //比赛只需用一个通道
	ADC_Init( ADC1,&ADC_InitStructure);

	ADC_Cmd(ADC1,ENABLE);

	ADC_ResetCalibration(ADC1);//复位
	while(ADC_GetResetCalibrationStatus(ADC1));
	ADC_StartCalibration(ADC1);//校准
	while(ADC_GetCalibrationStatus(ADC1));
}

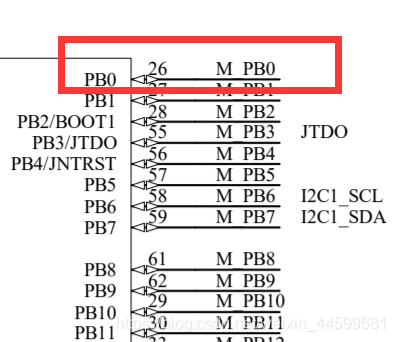

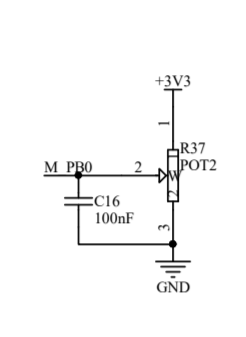

下面是数模转换模块的外围电路以及芯片，可以看到是对应的GPIOB口的Pin0引脚所以需要对RCC_APB2Periph_GPIOB进行时钟使能；这里使用的是ADC1，所以需要对ADC1进行使能(APB1与APB2与ADC的关系请参考：RCC_APB2PeriphClockCmd与镜像函数RCC_APB1PeriphClockCmd函数 https://blog.youkuaiyun.com/weixin_44599681/article/details/114853571)：

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB | RCC_APB2Periph_ADC1,ENABLE);

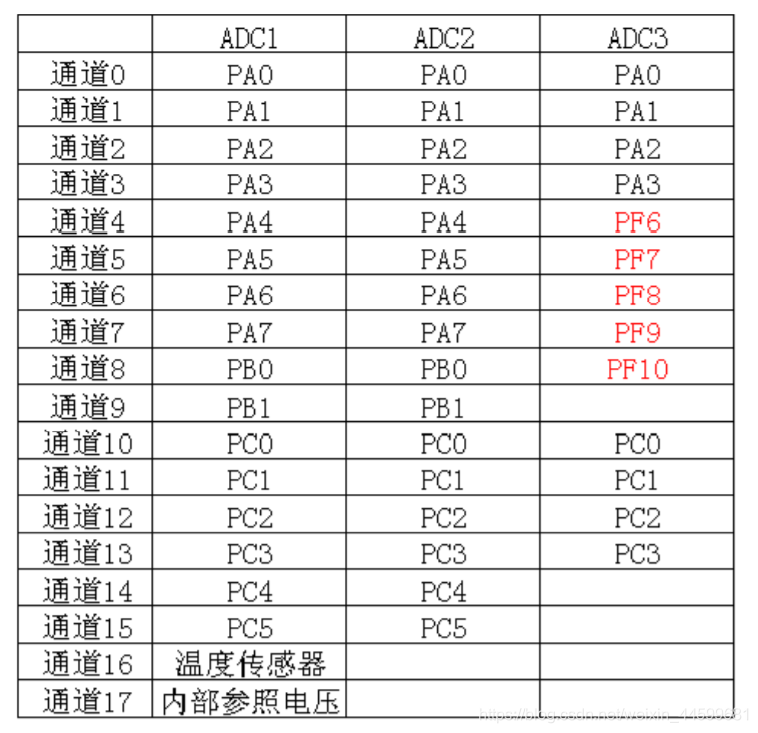

但是由于芯片内部有ADC1、ADC2、ADC3，根据下面的表，我们可以看出ADC1和ADC2的前面0-15的通道的功能使用都一样的，所以根据上面的初始化代码，用ADC1还是ADC2都是一样的。

分频因子要确保 ADC1 的时钟（ADCCLK）不要超过 14Mhz。这个我们设置分频因子位 6，时钟为 72/6=12MHz,库函数的实现方法是:

	RCC_ADCCLKConfig( RCC_PCLK2_Div6 );

在对GPIO的初始化结构体进行初始化时，需要注意的是使用的时ADC，且是信号的输入，所以GPIO_Mode用GPIO_Mode_AIN(模拟输入)

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;//模拟输入

以下代码是配置ADC的初始化结构体：

	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;
	ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;
	ADC_InitStructure.ADC_NbrOfChannel = 1; //比赛只需用一个通道
	ADC_Init( ADC1,&ADC_InitStructure);

对于STM32，在使用ADC的时候需要配置几个参数：

1.第一个参数是ADC_Mode，这里设置为独立模式：
	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;
在这个模式下，双ADC不能同步，每个ADC接口独立工作。所以如果不需要ADC同步或者只是用了一个ADC的时候，就应该设成独立模式了

2.第二个参数是ADC_ScanConvMode，这里设置为DISABLE。
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;
如果只是用了一个通道的话，DISABLE就可以了，如果使用了多个通道的话，则必须将其设置为ENABLE。

3.第三个参数是ADC_ContinuousConvMode，这里设置为ENABLE，即连续转换。如果设置为DISABLE，则是单次转换。两者的区别在于连续转换直到所有的数据转换完成后才停止转换，而单次转换则只转换一次数据就停止，要再次触发转换才可以。所以如果需要一次性采集1024个数据或者更多，则采用连续转换。

4.第四个参数是ADC_ExternalTrigConv，即选择外部触发模式。这里只讲三种：

第一种是最简单的软件触发，参数为ADC_ExternalTrigConv_None。设置好后还要记得调用库函数：
	ADC_SoftwareStartConvCmd(ADC1, ENABLE);
后面的用法就不介绍了，详情请看引用结尾的连接。

5.第五个参数是ADC_DataAlign,这里设置为ADC_DataAlign_Right右对齐方式。建议采用右对齐方式，因为这样处理数据会比较方便。当然如果要从高位开始传输数据，那么采用左对齐优势就明显了。

6.第六个参数是ADC_NbrOfChannel，顾名思义：通道的数量。要是到多个通道采集数据的话就得设置一下这个参数。此外在规则通道组的配置函数中也许将各个通道的顺序定义一下，如：
      ADC_RegularChannelConfig(ADC1,ADC_Channel_13,1,ADC_SampleTime_13Cycles5);
      ADC_RegularChannelConfig(ADC1,ADC_Channel_14,2,ADC_SampleTime_13Cycles5);
多通道数据传输时有一点还要注意：若一个数组为ADC_ValueTab[4]，且设置了两个通道：通道1和通道2，则转换结束后，ADC_ValueTab[0]和ADC_ValueTab[2]存储的是通道1的数据，而ADC_ValueTab[1]和ADC_ValueTab[3]存储的是通道2的数据。如果数组容量大则依次类推

详情请看：STM32之ADC配置，ADC_Mode模式理解 https://blog.youkuaiyun.com/qwq1503/article/details/96108617

ADC的一些基本控制方法

下面用以下函数来学习用ADC模块获取电压值对应的ADC的值：

u16 Get_ADC_Value(void)
{
	u16 temp;
	ADC_RegularChannelConfig(ADC1,ADC_Channel_8,1,ADC_SampleTime_239Cycles5);
	ADC_SoftwareStartConvCmd(ADC1,ENABLE);
	while(ADC_GetFlagStatus(ADC1,ADC_FLAG_EOC) == 0);
	temp = ADC_GetConversionValue(ADC1);
	ADC_SoftwareStartConvCmd(ADC1,DISABLE);
	return temp;
}
