骁龙820A汽车车载环视camera方案介绍

本文介绍使用高通骁龙820A外接多个摄像头达到车载环视的实现思路。
概念介绍

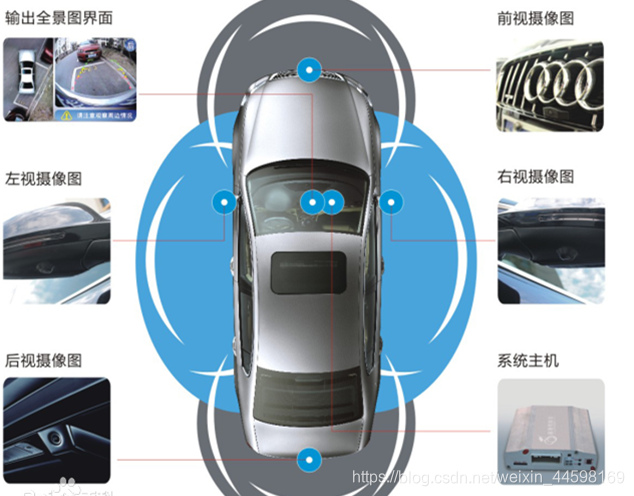

什么是车载环视camera？如下图所示。简单来说，车载环视体统需要4颗摄像头分别安装在汽车的前后左右采集图像，再将采集的图像传输到系统主机，主机通过算法对4路图像进行同步、合成、拼接等，最终将处理好的图像送到汽车中控的液晶上。让驾驶者可以在行进或者倒车过程中无盲区的观察周围情况，避免事故发生。车载环视让驾驶员清楚查看车辆周边是否存在障碍物并了解障碍物的相对方位与距离，帮助驾驶员轻松停泊车辆。不仅非常直观，而且不存在任何盲点，可以提高驾驶员从容操控车辆泊车入位或通过复杂路面，有效减少刮蹭、碰撞、陷落等事故的发生。

方案介绍
为了让高通骁龙820A支持接入多个摄像头，必须使用一种类似于hub的工具，将多个摄像头接到hub上，然后，将hub接到骁龙820A上，本文将通过TI的长距离视频传输芯片实现这一功能。
本文使用的方案为：

1. ti96x解串芯片x2
2. (ti913Q串口编码芯片 + OV10635摄像头) 1
3. (ti913A串口编码芯片+ISX016摄像头) 4
   方案说明
4. ti96x、ti913是TI开发的一套配套使用的，用于长距离视频数据传输的芯片。有过camera调试经验的都知道不管是dvp接口还是mipi接口。传输距离只限于板载的距离，并且还不能太长，否则受到干扰。该套片就是为车载设计的，使用该套片在汽车内部布线传输视频是没有问题的。
5. ti96x类似于hub，支持同时4 channel camera
