STM32+ESP8266点灯点灯（1）

原创 已于 2023-04-11 22:24:25 修改 · 1.9k 阅读 · 18 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32 #单片机 #嵌入式硬件

于 2023-04-11 21:07:02 首次发布
本文介绍了如何使用ESP8266-01s模块与STM32F103C8T6单片机通过AP+STA模式进行通信，包括硬件连接、AT指令测试、波特率配置、入网设置、查询IP地址、网络助手配置、连接服务器以及开启和退出网络透传模式的过程。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

1、简介

2、硬件连接

3、AT指令测试

4、波特率配置

5、入网设置

6、以设备模式接入家中路由器配置

7、查询IP地址

8、网络助手配置

9、连接服务器

10、开启透传

11、退出透传模式

1、简介

ESP8266有三种模式：

    1、AP模式（ESP8266作为路由器，其他设备（调试助手、手机等）进行连接）；

    2、Station模式 （ESP8266作为设备需要连接路由器、手机热点等）；

    3、 AP+STA 模式。

本次设计基于STM32F103C8T6单片机通过ESP8266-01s通过AP+STA 模式进行点灯，具体步骤如下所示：

2、硬件连接

ESP8266模块与USB转TTL串口接线示意图如下：

3.3V-----3.3V

GND----GND

TXD-----RX

RXD-----TX

3、AT指令测试

AT

OK

4、波特率配置

AT+UART=115200,8,1,0,0

5、入网设置

AT+CWMODE=3 //1. 是station（设备）模式 2.是AP（路由）模式 3.是双模

OK

6、以设备模式接入家中路由器配置

AT+CWJAP="名称","密码" //名称密码输入当前WIFI或者手机热点账户密码
WIFI CONNECTED //结果
WIFI GOT IP //结果

7、查询IP地址

AT+CIFSR //指令
+CIFSR:APIP,"192.168.4.1"
+CIFSR:APMAC,"4e:75:25:0d:ae:2f"
+CIFSR:STAIP,"192.168.218.245"
+CIFSR:STAMAC,"4c:75:25:0d:ae:2f"
OK

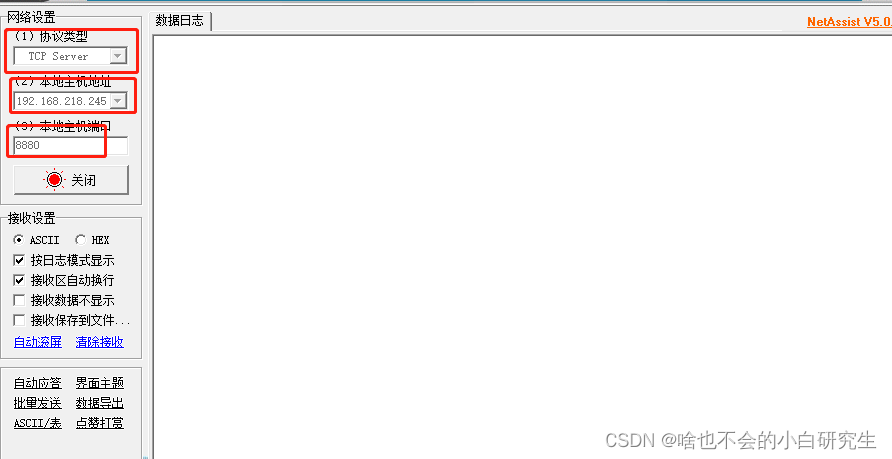

8、网络助手配置

开关网络助手，设立TCP服务器

9、连接服务器

AT+CIPSTART="TCP","192.168.218.245",8880 //指令，注意双引号逗号都要半角(英文)输入
CONNECT //结果：成功
OK //结果：成功

10、开启透传

AT+CIPMODE=1 //开启透传模式
Response :O
AT+CIPSEND //带回车
Response: > //这个时候随意发送接收数据咯

可以在串口调试助手和网络调试助手之间互发消息。

11、退出透传模式

//+++，退出透传发送
