WPF可视树和逻辑树

最新推荐文章于 2025-06-16 16:00:51 发布
原创 最新推荐文章于 2025-06-16 16:00:51 发布 · 309 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文介绍了WPF的逻辑树和可视树的概念。逻辑树反映UI元素的编程构造，由XAML中的控件如Window、Grid等组成。可视树包含界面上可见的元素，基于Visual或Visual3D类。遍历逻辑树可利用LogicalTreeHelper，遍历可视树则用VisualTreeHelper。示例代码展示了如何遍历并展示这两棵树。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

什么是逻辑树，逻辑树就是描述WPF界面元素的实际构成，它是由程序在XAML中所有的UI元素组成,最显著的特点就是由布局控件、或者其他常用的控件组成

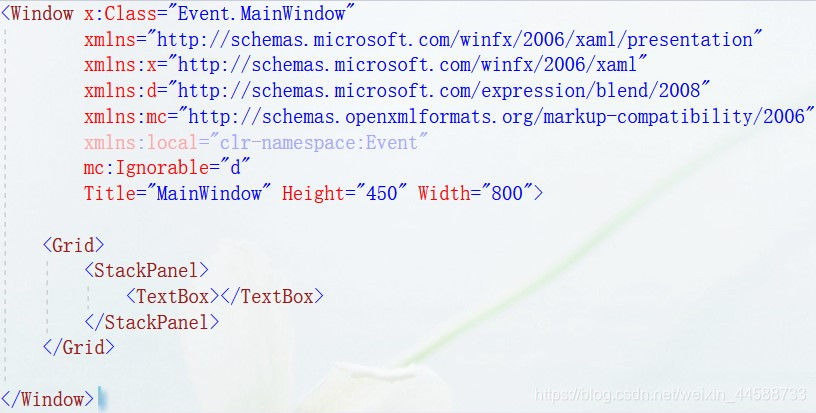

在这里插入图片描述
从上面的代码中可以看出，Window、Grid、StackPanel、TextBox其实就是XAML界面的逻辑树

什么是可视树，可视树是由界面上可见的元素构成的，这些元素主要是由从Visual或者Visual3D类中派生出来的类，上面代码中的Window、Grid、StackPanel、TextBox它们本身就包含一些由Visual或者Visual3D类派生出的一些可视树的元素来组成的
逻辑树遍历使用LogicalTreeHelper类，而可视树遍历使用VisualTreeHelper类

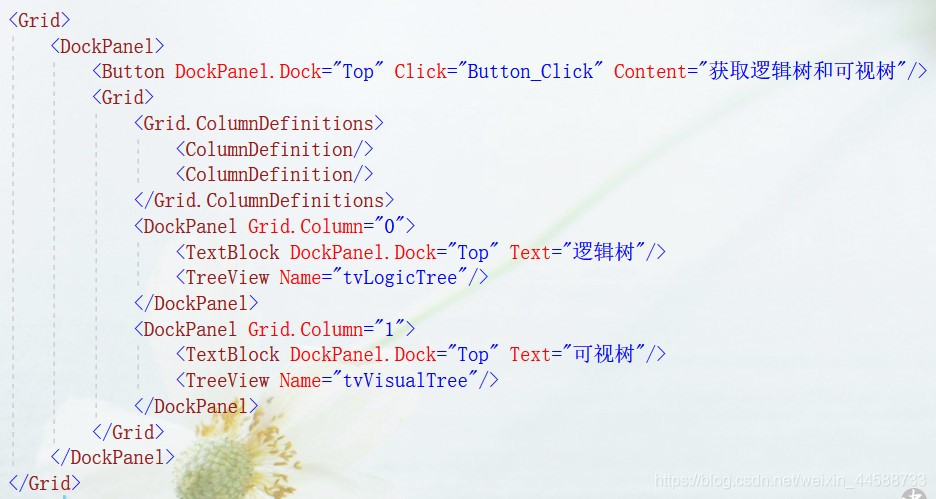

在这里插入图片描述

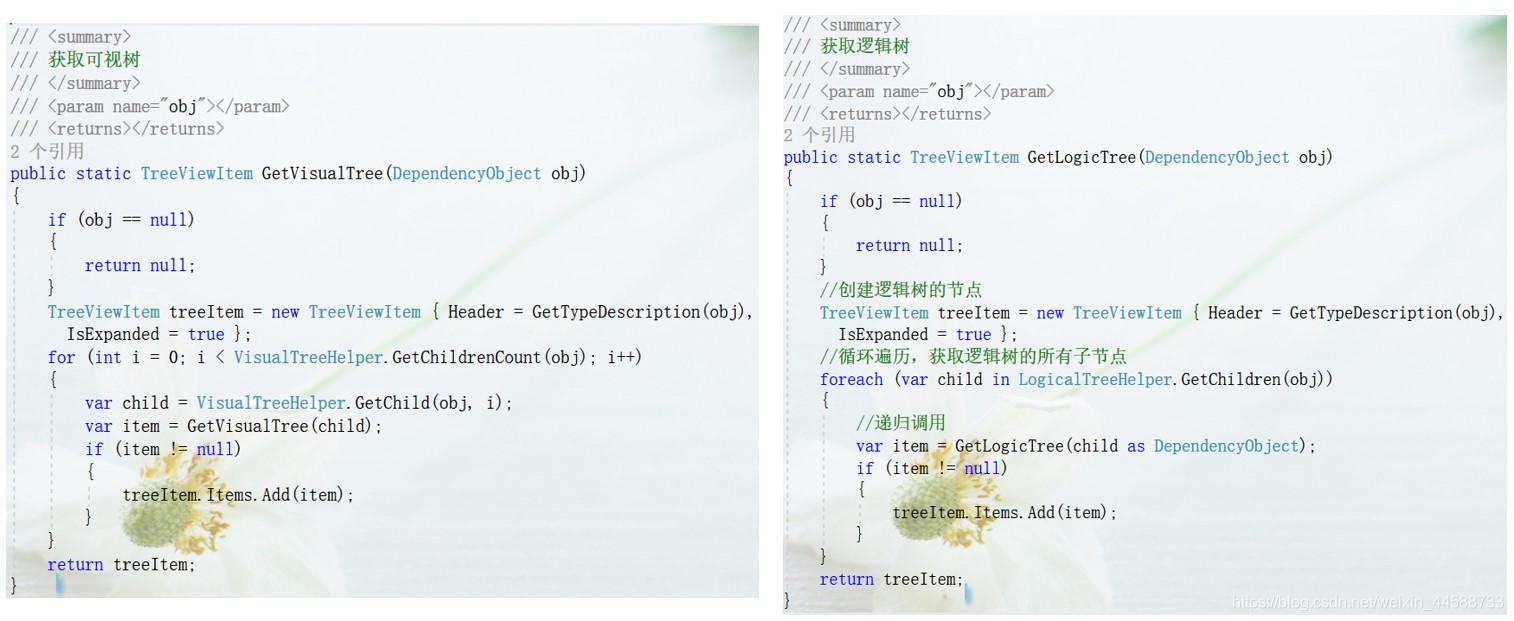

添加可视树和逻辑树的类，用于遍历整个XAML界面的可视树和逻辑树
在这里插入图片描述

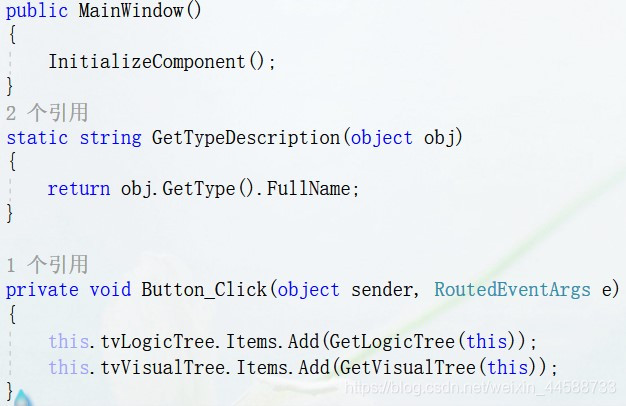

在按钮的点击事件中将获取的逻辑树和可视树添加到XAML界面中
在这里插入图片描述

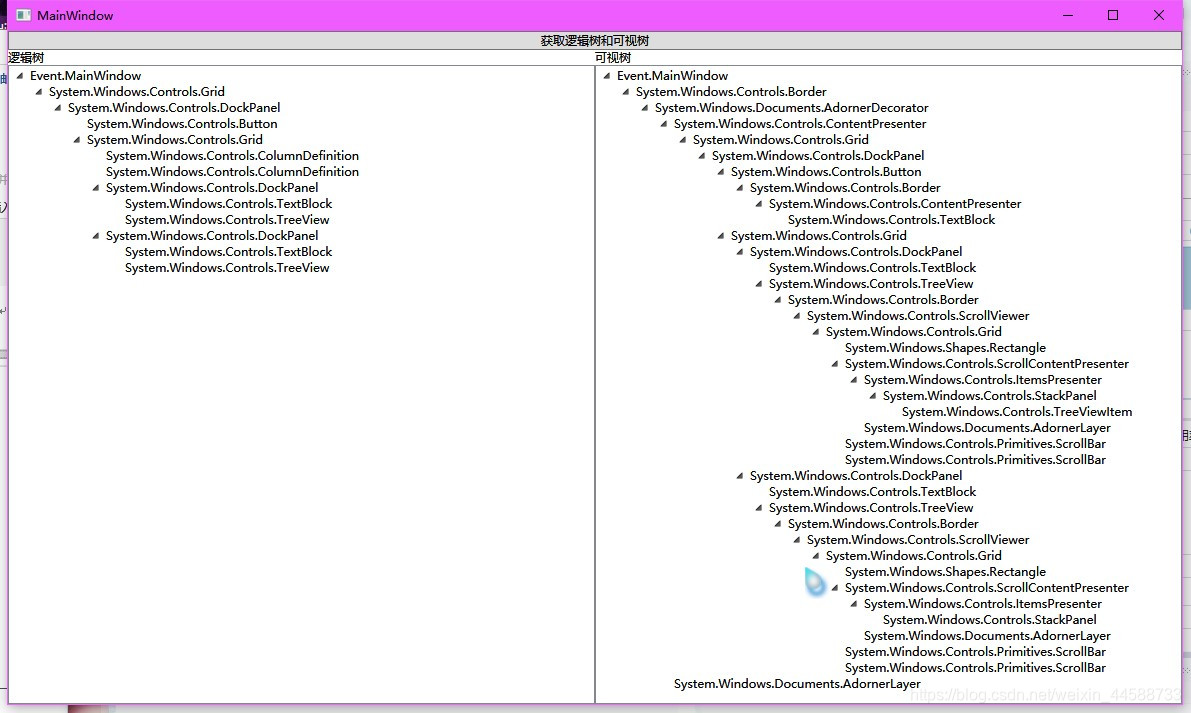

界面运行效果
在这里插入图片描述
