用户态网络缓冲区的设计

一、网络缓冲区

• 在内核中也是有网络缓冲区的，比如使用 read 读取数据（read 是一种系统调用，第一个参数为 fd），当陷入到内核态的时候，会通过 fd 指定 socket，socket 会找到对应的接收缓冲区。
• 在应用程序中设计缓冲区，通过一定的算法来组织好我们的网络数据，方便应用程序在处理业务逻辑的时候从缓冲区中获取数据，进行解析，展开相对应的业务逻辑。

---

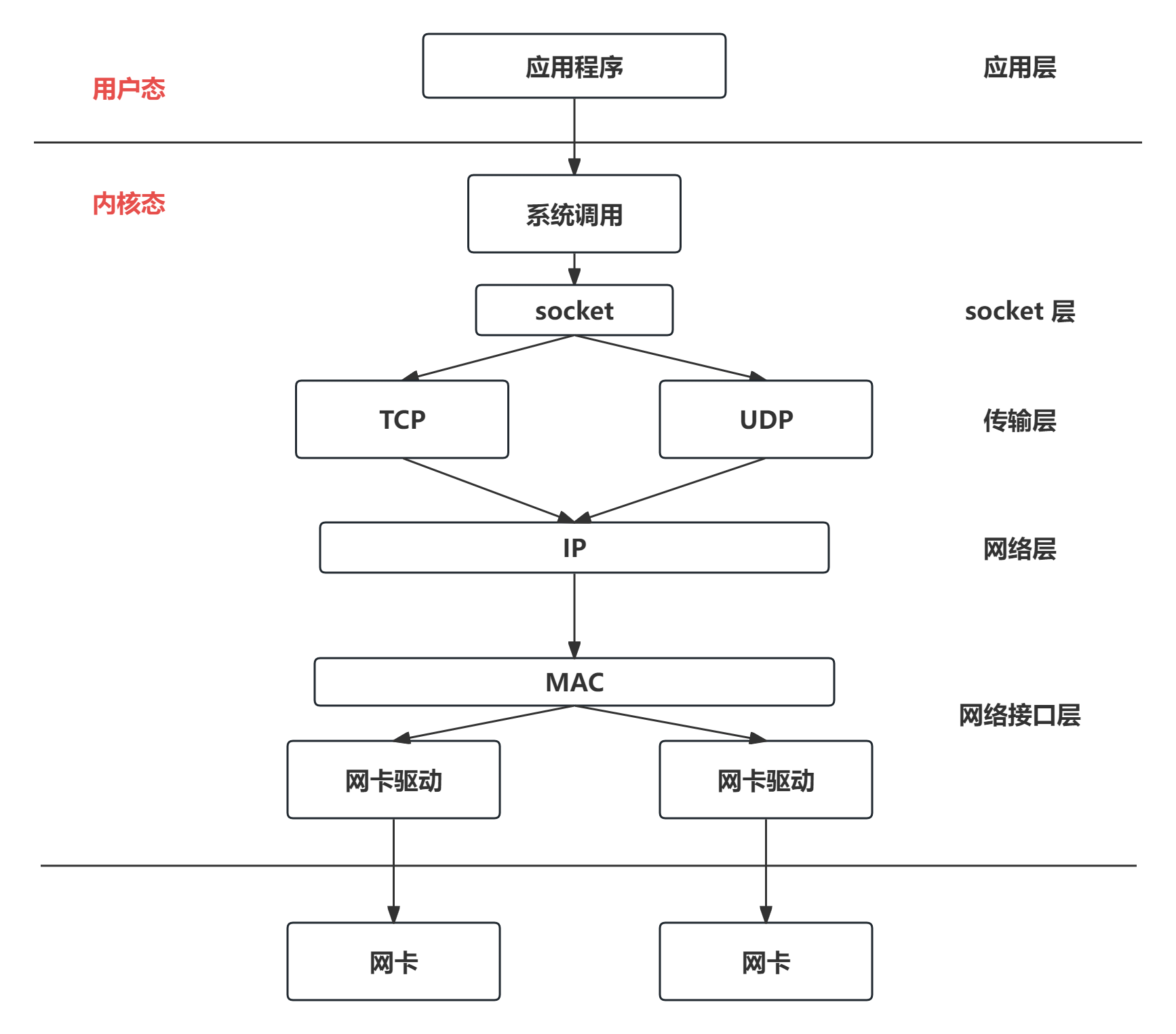

二、Linux 如何接收发送网络数据

• 应用程序通过系统调用，由用户态陷入到内核态，在内核态中找到对应的 socket。
  • socket 层有对应的接收缓冲区和发送缓冲区。
• 根据具体的接口判断是 TCP 还是 UDP，如果是 TCP，就加上一些 TCP 的处理，比如说加上 TCP 头。
• 进入 IP 层。
• 进入 MAC 层，会加上一个 MAC 头部信息（帧头帧尾）。
• 经过网卡驱动把数据写到一个环形缓冲区中，便于网卡从环形缓冲区中读取数据，然后把数据发送到网络中。

---

• 内核中读取数据是独立运行的，应用程序读取数据也是独立运行的。
• 如果应用层需要拿对端发送的数据，先需要通过系统调用陷入到内核态，然后把在 socket 层中的已经准备好的接收缓冲区中的数据拷贝到应用程序中。
• 两个流程：
  • 网络协议栈从网络中把数据写到 socket 对应的的接收缓冲区。
  • 应用程序通过系统调用从接收缓冲区中拷贝数据到应用层去处理。

---

• 网络数据
  1. 数据帧 frame → 网卡驱动、MAC 层。
  2. 数据包 packet → IP 层。
  3. 数据段 segment → TCP / UDP 层。
  4. data → 应用层。

---

• 接收网络数据包的流程：
  • 网卡接收到数据包，然后把数据写到 DMA 区域（ringbuffer 结构）。
    • DMA：Direct Memory Access，直接内存操作，不需要 CPU 参与。
  • 网卡向 CPU 发起硬件中断，CPU 收到中断请求，根据中断表查找中断处理函数，调用中断处理函数。
    • 为什么需要硬件中断 ?
      • 因为需要使用 CPU 将数据拷贝出来，然后在内核中进行处理。
  • 中断处理函数将屏蔽硬件中断，发起软件中断 → 让 CPU 参与将 DMA 区域中的数据拷贝到网卡驱动，然后经过网络协议栈进行处理。
    • 为什么需要先屏蔽硬件中断 ?
      • 避免 CPU 频繁被网卡中断。
    • 为什么需要软件中断 ?
      • 使用软件中断处理耗时操作，避免执行时间过长，导致 CPU 没法响应其他硬件中断。
  • 内核 ksoftirqd 线程负责软中断处理，该线程从 ringbuffer 中逐个取出数据帧到 sk_buff。
  • 从帧头取出 IP 协议，判断是 IPv4 还是 IPv6，去掉帧头帧尾。
  • 从 IP 头看上一层协议是 TCP 还是 UDP ，根据五元组找到 socket，并将数据提取出来放到 socket 的接收缓冲区
