本文介绍了如何在Quartus中关联仿真软件Modelsim。首先，在Assignments-Settings选择Modelsim；其次，配置Modelsim的路径；接着，添加仿真文件test_bench；最后，可以在Assignments-Settings新建并编写仿真文件，按照参考链接进行详细仿真实践。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

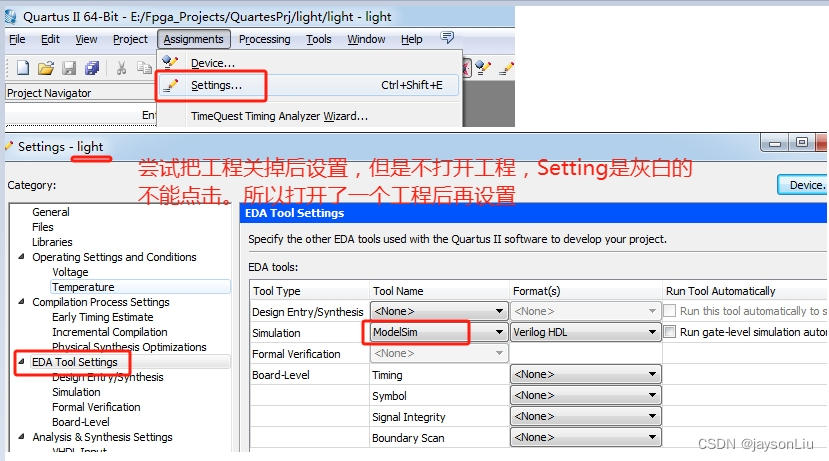

第一步，先在Assignments-Settings,选取软件modelsim，点击OK。

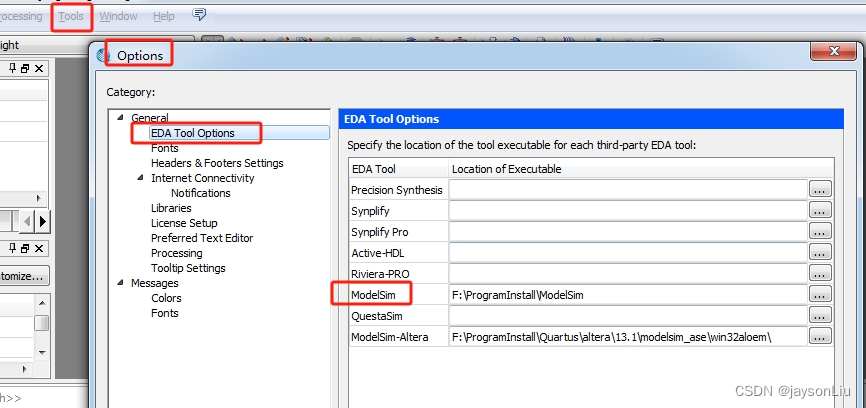

第二步，设置modelsim软件路径

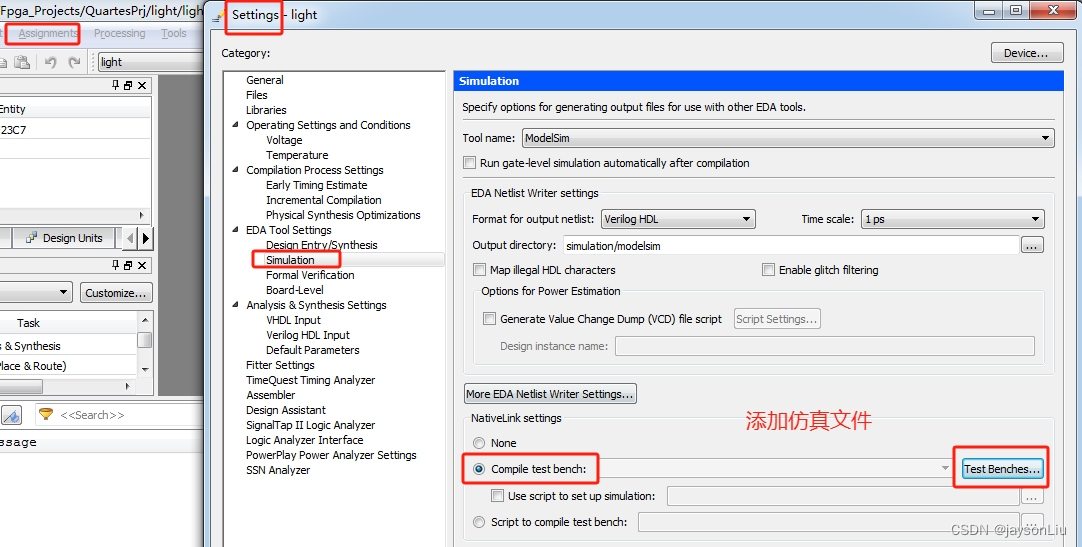

第三步 添加仿真文件（test_bench）

Assignments-Settings

(如果还没有编写仿真文件，也可以在这个步骤里面完成仿真文件的新建、编写等工作.)

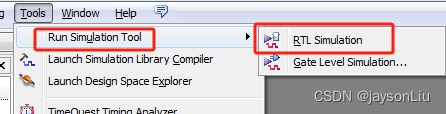

第四步 仿真

参考链接:quartus和modelsim联合仿真详细教程_quartus和modesim-优快云博客
