Memory forensic analysis of a programmable logic controller in industrial control systems（PLC内存取证分析）

---

一、摘要

在工业控制系统中，PLC已经成为了主要的网络攻击对象。对PLC进行内存分析，有助于了解攻击手段。但是，仅仅为了内存取证去逆向PLC的固件是不明智的，因为逆向是一个耗时耗力的过程，且针对某一款PLC的逆向过程往往只能适用于该PLC。为此，本文从PLC的功能层入手，以Allen-Bradley ControlLogix 1756-L61为例，分析了该PLC内存中有用的取证条目（forensic artifacts）。作者使用Differential Analysis（差异分析法），通过观察PLC运行不同的测试用例时内存的变化，确定了各forensic artifact的内存位置、结构和解析规则。

二、介绍

PLC内存取证的主要难点在于PLC的硬件、固件以及工程软件是专有的。目前，现有的PLC取证技术集中在PLC固件的解析与逆向，没有哪种取证方法能够全面覆盖PLC的内存。在本文中，作者使用差异分析法去解析、分析Allen-Bradley ControlLogix 1756-L61的内存，成功解析出了固件、控制逻辑程序、I/O数据、配置数据以及日志数据。通过使用一系列精心设计的测试用例和分析相应的内存，作者生成了一个profile，该profile包含一系列规则，可以用于解析forensic artifact。

三、实验部署

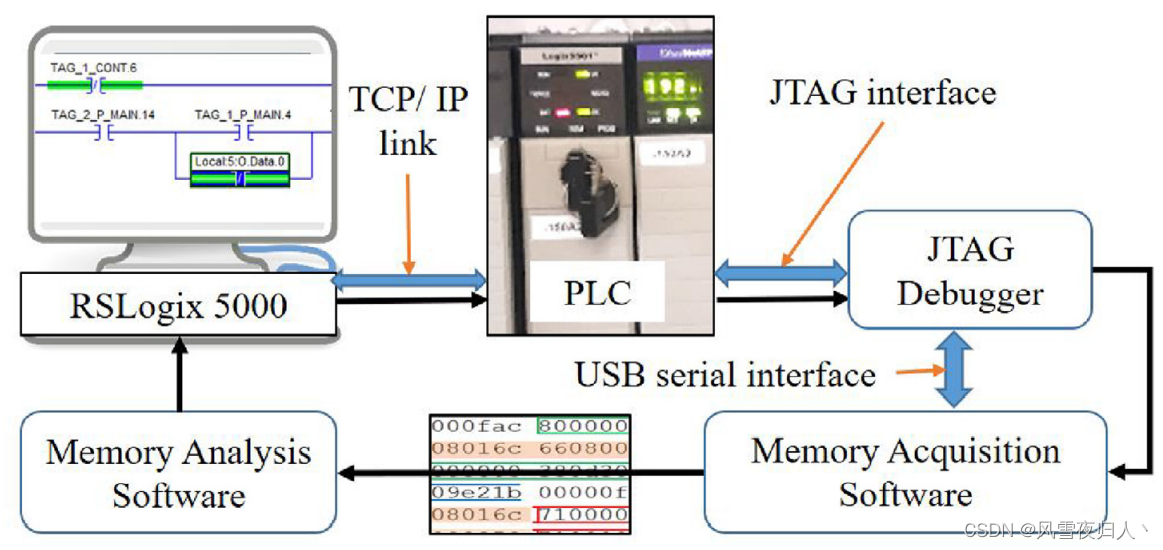

实验装置如下图所示，主要由Allen-Bradley ControlLogix 1756-L61 PLC、工程软件、基于JTAG的内存获取装置以及内存分析软件组成。

四、PLC内存分析方法

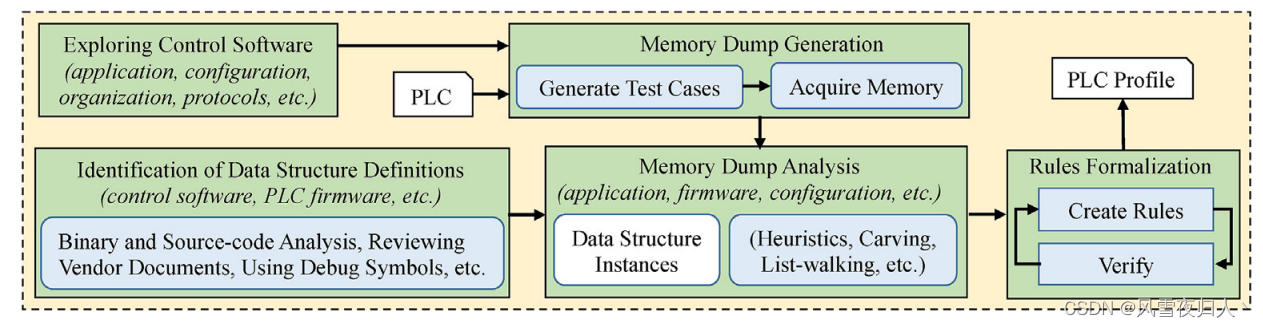

下图是指作者提出的PLC内存分析方法。

（一）研究工程软件

研究工程软件的目的：(1)从工程软件的project组织以及配置中可以获得有用的forensic artifact。以Allen-Bradley为例，该PLC的project由tasks、programs以及routines组成，说明内存中也有相应的组织。(2)由于需要构建、配置不同的project作为测试用例研究PLC的内存，因此研究工程软件必不可少。

（二）获取内存

生成不同的测试用例，并使用JTAG等内存获取工具，获取PLC的内存。

（三）确定forensic artifact的数据结构

确定forensic artifact的数据结构有两种途径：一是通过查阅厂商的用户手册来获取相关的forensic artifact的数据结构。二是通过不同的测试用例结合差异分析法分析内存，从而确定数据的结构。

（四）确定forensic artifact的实例

根据确定的forensic artifact的数据结构，从获得的内存之中解析出forensic artifact的实例。

（五）形成规则

根据之前对不同测试用例下内存的分析步骤和分析结果，为各forensic artifact生成解析规则，便于重复使用。

五、Digital artifacts in ControlLogix 1756-L61

作者在这一节展示了获得的数据结构以及可以从内存中解析得到的forensic artifacts，主要有固件的基地址、project的备份、控制逻辑程序、I/O数据、配置参数以及日志。
