DDS的FPGA实现

一、原理的理解

当频率控制字为1时，给出下列公式:

     上式中的N为把一个周期取2^N个点，即把正弦信号在相位上的精度定义为N位，其分辨率为1/2^N。

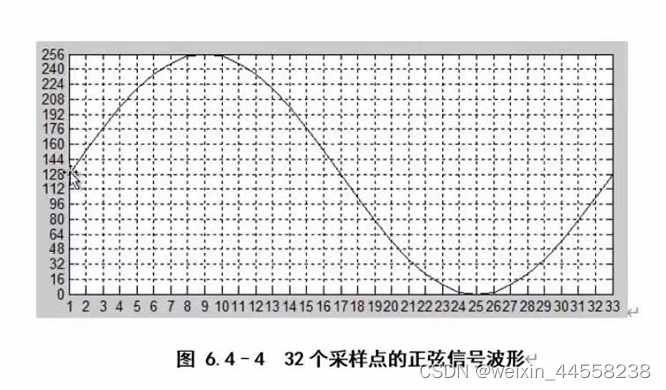

       图片1给出的是在一个正弦周期内，采样了32个点。假设要求1ms输出一个数值，那么输出一个完整的正弦信号需要32个点，则输出一个正弦信号需要32ms,可知输出信号的频率f为1000ms/32ms。

那么问题来了：如何通过上述的32个点产生频率2f的正弦信号呢？

答案：在第1ms的时候取1上面的值，在第2ms的时候取3上面的值，在第3ms的时候取5上面的值，即取1、3、5、7上面的值。F（out）= 1000ms/(2^5/2)

如何通过上述的32个点产生频率f/2的正弦信号呢？

答案：在第3ms的时候取2上面案：在第1ms的时候取1上面的值，在第2ms的时候依然取1上面的值，在第4ms的时候依然取2上面的值........此时F（out）= 1000ms/(2^5/0.5))

倘若一个正弦周期有2^32个点，要输出32个点来形成正弦信号。要怎么做呢？

有2^32/32=2^27，即每隔2^27个点就输出一次。此时F（out）= 1000ms/(2^32/2^27),2^27称为频率控制字B，也称为步进。而1ms就是工作时钟。

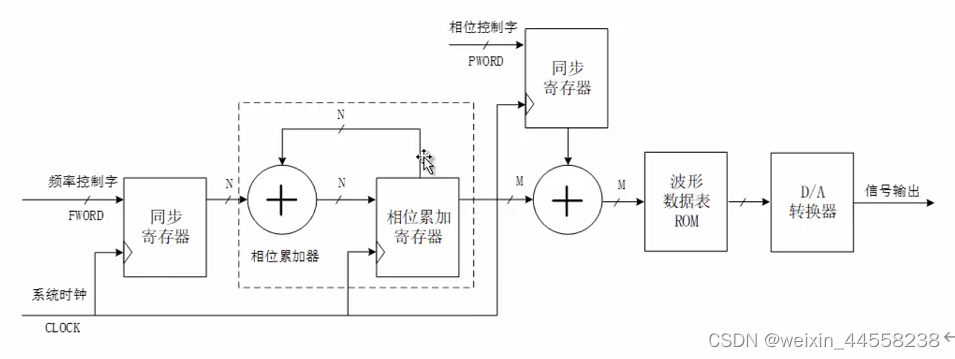

DDS的基本结构图如图所示：
