写一个操作系统 gnix OS（二）：CPU读写外设和boot的交接过程验证

一、背景和目的

在（一）中的boot程序通过使用BIOS提供的0x10中断实现了清屏和打印字符。但：

• BIOS最终要交接出去，CPU的工作方式要从实模式切换到保护模式，而保护模式下是没有中断向量表的；
• CPU是高速设备，外部IO一般都是低速设备。若通过增加CPU等待时间来向下兼容IO是得不偿失的；
• CPU使用TTL电平，而不同外设的电气属性不同，无法和CPU很好兼容；
• CPU内部的数据是并行的传输方式，而IO的数据串并行方式都有存在；

基于以上原因，在CPU和外设之间加了一层IO接口层。显卡、网卡、声卡、硬盘控制器等都属于IO接口。CPU可通过主板上的硬件接口和各IO控制器内部的寄存器（端口）直接相连。通过对这些控制器端口的读写操作，进而达到驱动外设工作，进行数据交互的目的。

本文的写作目的是将CPU与显卡、硬盘控制器这两种IO接口之间进行交互，进而实现在显示器中显示信息和读写IDE硬盘数据的过程进行描述和实现。

二、理论说明

1 显卡

• 无论是液晶显示器还是CRT显示器，它们都是由显卡进行驱动和控制显示；而无论是哪种显卡，它都提供了两种可编程接口：IO端口和显存。
• 显存——是显卡内部的一块内存。显卡的工作就是不断地读取显存中地内容并将其发送到显示器。
• 实模式下的CPU的寻址能力是1MB，显存的用于文本模式显示的部分被映射到了0xB800~0xBFFFF这32KB的空间。也就说，我们对这块地址进行读写操作，便可以将数据读出或写入显存，进而在显示器中进行显示。
• 显示器上的每个字符占两个字节：低字节是字符的ASCII码，高字节为前景色和背景色设置。

2 机械硬盘

• 机械硬盘IDE——盘片存储数据，磁头读取数据；一方面盘片自转，另一方面磁头的摆动，这两种动作的配合实现了磁头读取盘片任意位置的数据；
• 为便于管理，将整个盘面划分为多个同心的圆环，这个同心圆环就被成为磁道；而一个磁道又被划分为若干个小扇形，这个扇形就被成为扇区（扇区是硬盘存储的最基本单位，每个扇区的大小为512字节）
• 扇区的定位方式有两种：
  • CHS模式——即通过柱面-磁头-扇区的方式定位；
  • LBA模式——规定扇区从0开始依次递增编号，而不必考虑实际的物理结构；（boot程序放在0扇区，loader程序放在2扇区及之后）
• 硬盘控制器集成在了硬盘内部（这也是IDE的由来-Integrated Driver Electronics）。硬盘控制器的主要端口寄存器如下表所示：

IO端口的primary通道	端口用途
0x1F0	数据的读取或写入
0x1F1	写操作时，用于写命令的参数；读操作时，存储读取失败状态的信息
0x1F2	要读取或写入的扇区个数
0x1F3	LBA的低8位 0~7bit
0x1F4	LBA的中低8位 8~15bit
0x1F5	LBA的中高8位 16~24bit
0x1F6	低4位：LBA的高4位 25~27bit； 第4位：0–主盘，1–从盘； 第6位：1–LBA模式 0–CHS模式； 第5、7位：固定为1
0x1F7	写操作时，写0xEC–硬盘识别，写0x20–读扇区， 写0x30–写扇区；读操作时，第3位：1–硬盘已准备好数据，第7位：1–硬盘正忙

三、boot程序实现写显示器和读IDE硬盘扇区

MBR只有512字节，这么小的空间无法为内核准备好环境，因此boot程序的作用是要将位于2扇区及之后的几个扇区中的loader程序读入到内存，完成初始化环境和加载内核的任务。
因为此时还未实现loader程序，但还要验证正确性。因此我们将0扇区的boot程序读入到内存的0x900区域，通过bochs的GUI调试功能，验证读硬盘操作是否成功。

• boot汇编代码的编写

        org 0x7c00
;-------------------------------------
;主函数
;-------------------------------------
main:   mov ax, 3
        int 0x10

        mov ax, cs
        mov ss, ax
        mov ds, ax
        mov ax, 0xb800
        mov es, ax
        mov sp, 0x7c00

        mov si, info
        mov di, 0
        call print
xchg bx, bx				;bochs的魔数断点

        mov ecx, 0x0    ;要读取的LBA扇区地址（源地址）
        mov edi, 0x900  ;读取到内存的地址（目标地址）
        mov bx, 1       ;读取的扇区个数
        call rd_disk
xchg bx, bx
        jmp $


;--------------------------------------------------
;print子函数——通过将数据写入显存的方式，在显示器中显示字符
;--------------------------------------------------
print:
    .next:
        mov al, [ss:si]
        cmp al, 0       ;将1byte数据写入到al
        jz .done
        mov ah, 0x0f    ;字符的显示属性设置：黑底白字
        mov [es:di], ax
        inc si
        add di, 2
        loop .next
    .done:
    ret


;--------------------------------------------------
;读取硬盘数据子函数——读取某位置的n个扇区数据
;--------------------------------------------------
rd_disk:
        ;第一步：确定要读取的扇区个数
        mov dx, 0x1f2
        mov ax, bx
        out dx, al
        ;第二步：确定要读取扇区的LBA首地址
        mov dx, 0x1f3
        mov al, cl
        out dx, al

        mov dx, 0x1f4
        shr ecx, 8
        mov al, cl
        out dx, al

        mov dx, 0x1f5
        shr ecx, 8
        mov al, cl
        out dx, al

        ;第三步：确定LBA的高4位地址和配置相关模式
        mov dx, 0x1f6
        shr ecx, 8
        and cl, 0x0f    ;低四位有效
        mov al, 0b1110_0000 ;LBA模式--主盘--LBA的24～27位地址
        or al, cl
        out dx, al

        ;第四步：设置读硬盘命令
        mov dx, 0x1f7
        mov al, 0x20
        out dx, al

        ;第五步：确定硬盘的当前状态（是否忙碌）
    .busy:
        mov dx, 0x1f7
        in al, dx
        nop
        nop
        nop     ;短暂延时
        and al, 0b1000_1000
        cmp al, 0b0000_1000
        jnz .busy

        ;第六步：若硬盘空闲，则读取n个扇区数据
        mov ax, bx
        mov dx, 256
        mul dx      ; ax = bx * dx
        mov cx, ax
        mov dx, 0x1f0
    .read_s:
        in ax, dx
        mov [ds:edi], ax
        add edi, 2
        loop .read_s

    ret

info: db "HELLO WORLD! I am gnix!", 0
times 510-($-$$) db 0
dw 0xaa55

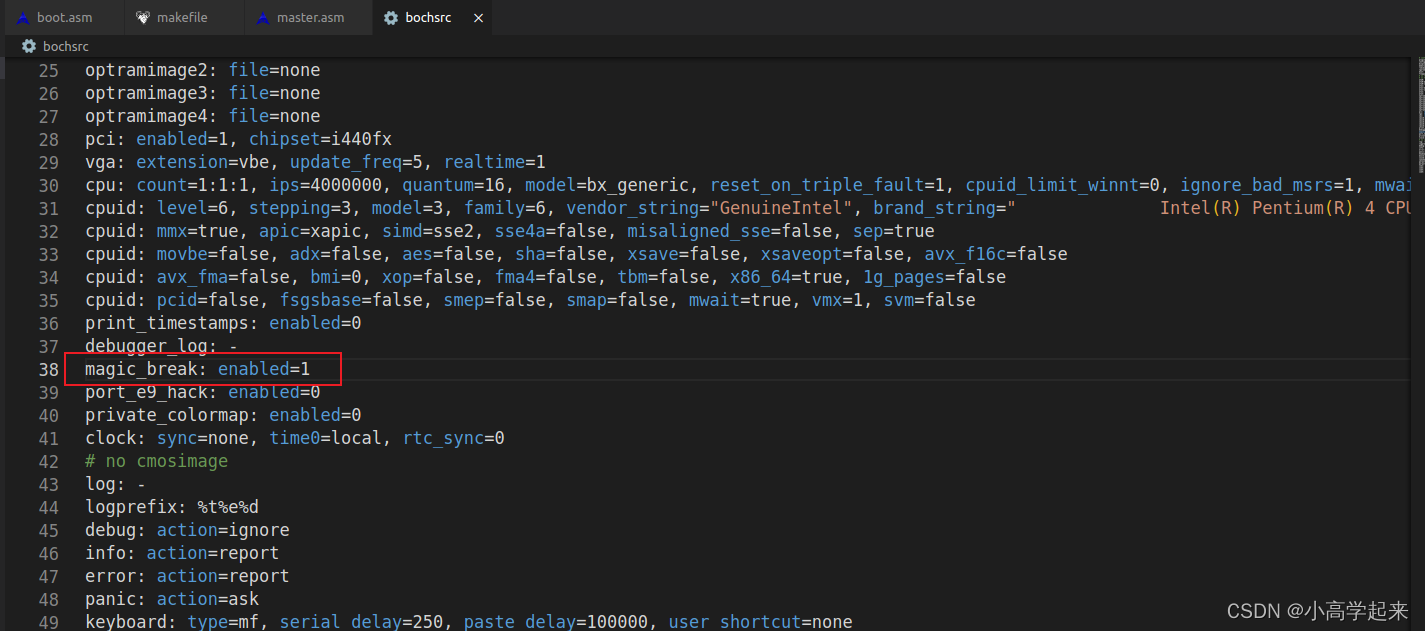

• 在bochs的配置文件bochsrc中开启魔数断点功能

• 我们在print函数之后和rd_disk函数之后添加断点。可预见的结果是：
• 当执行到第一次断点时，0x7c00为起始地址的512字节存放着boot程序代码，同时bochs显示器中显示字符；
• 当执行到第二次断点时，0x900为起始地址的512字节也存放boot程序（我们在代码中设置的是将0扇区，即boot程序加载到此处）。

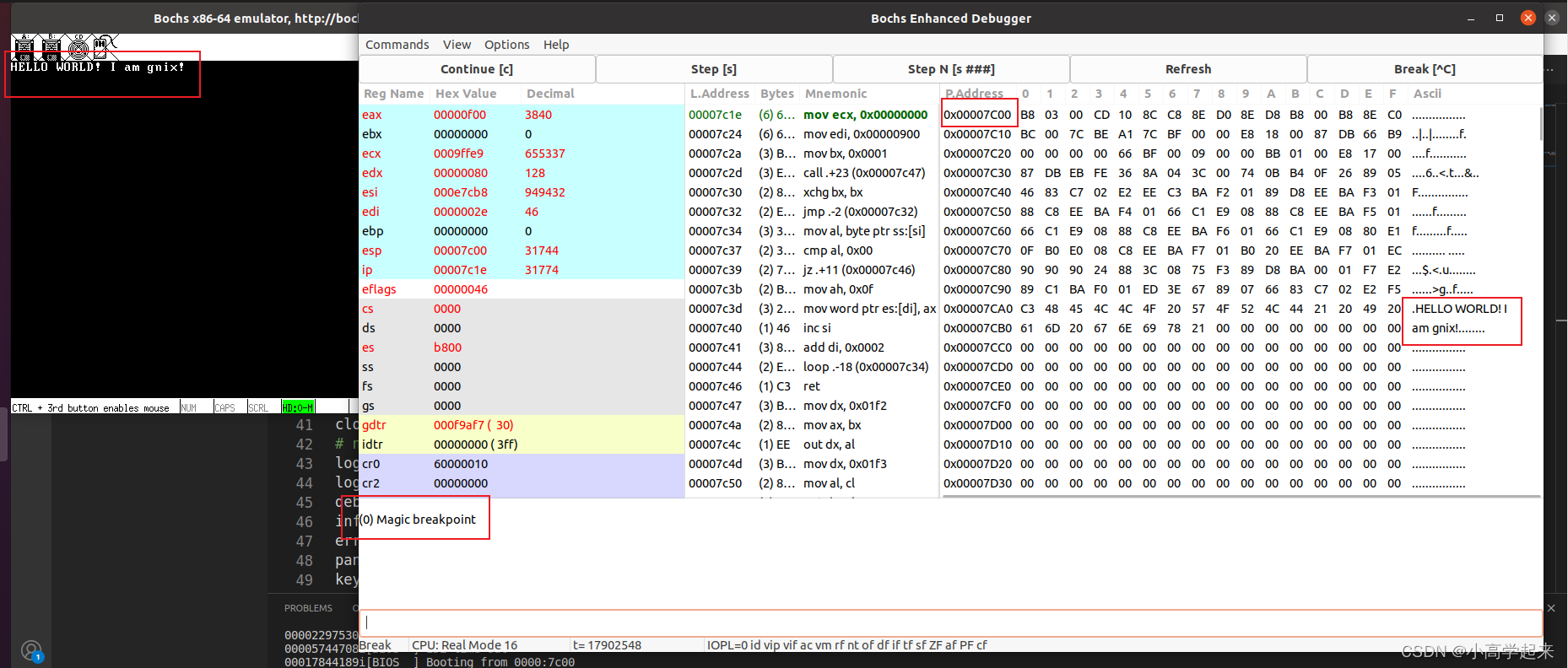

  上图为第一次断点的执行结果，与猜想一相符。

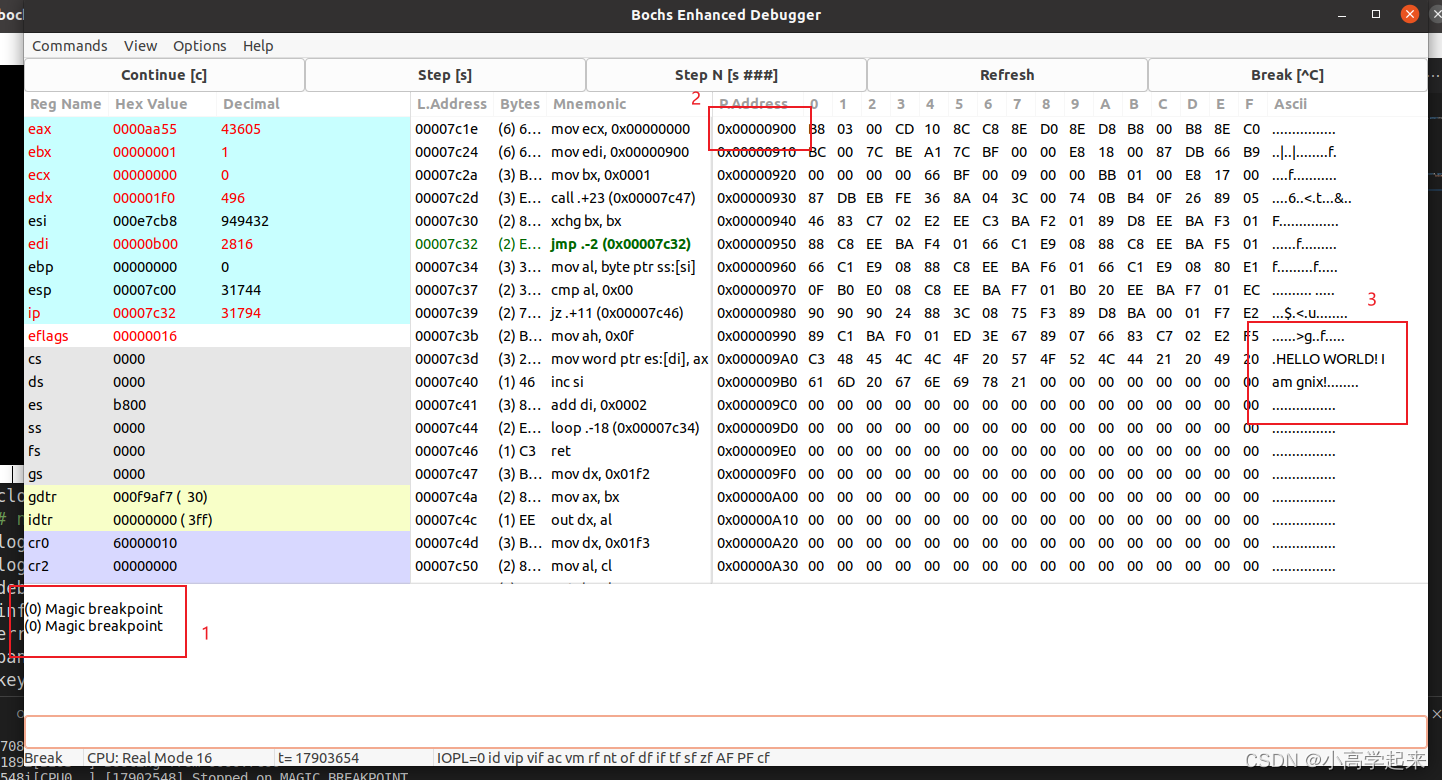

上图为第二次断点的执行结果1，显示的初始地址为0x9002，其之后的512字节内存有显示字符3，说明boot代码已成功从硬盘的0扇区加载到内存。
